2016/12/29

パソコンと USBで接続して使用する USB 8ch 24MHzロジック アナライザ パソコンと USBで接続して使用する USB 8ch 24MHzロジック アナライザ

(Cypress EZ-USB FX2LP CY7C68013A使用で内部のバッファ ICに LVC245Aを使用のチョイ性能アップ版)

Tags: [海外通販], [通信販売], [電子工作], [Raspberry Pi]





● USB 8ch 24MHz Logic Analyzer USBee AX pro clone

 パソコンと USBで接続して使用する USB 8ch 24MHzロジック アナライザを買いました。

 USBee AX pro cloneで S@le@eと互換の様です。

 このパッケージ(筐体シールデザイン)の物は内部のバッファ ICに LVC245Aを使用している事がわかっているのでこれを選びました。(標準的な互換品は HC245を使用している)
 ※ LVC245Aの方が HC245よりも高速信号的に有利です。

 Cypress EZ-USB FX2LP CY7C68013A
 バッファ IC 74LVC245A

 入力信号は 100kΩでプルアップされているので、未入力時は "H"レベルになります。
 また、CH1の所には LEDが有り入力信号が "H"の時に光ります。(未入力時はプルアップされているので光ります)
 CLK端子は 48MHzのクロック信号が出ています。(出力端子なので注意)

Saleae Logic. The logic analyzer you'll love to use.

The sigrok project - Windows

VKTECH saleae clone

・USB 8ch 24MHz Logic Analyzer
USB 8ch 24MHz Logic Analyzer
 USB 8ch 24MHz Logic Analyzer一式。

USB 8ch 24MHz Logic Analyzer

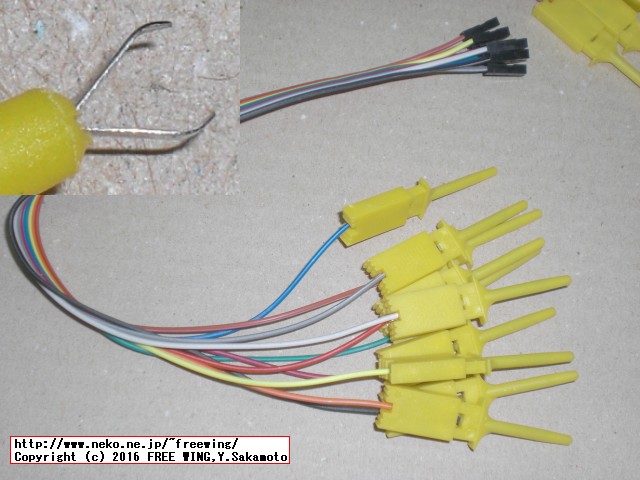

 ICクリップ式のプローブも購入しました。

USB 8ch 24MHz Logic Analyzer

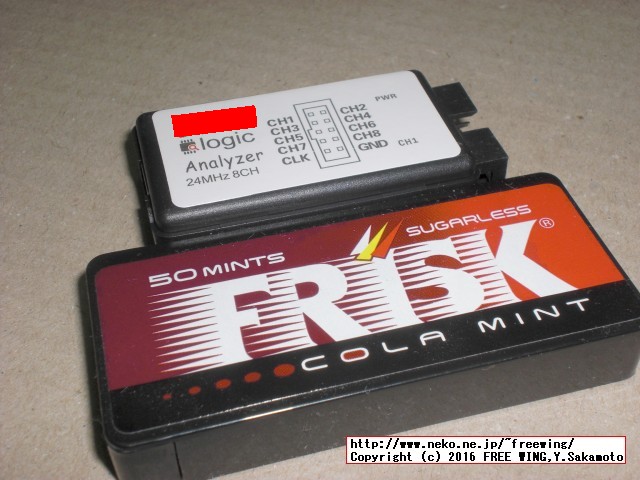

 Frisk フリスクとの大きさ比較。

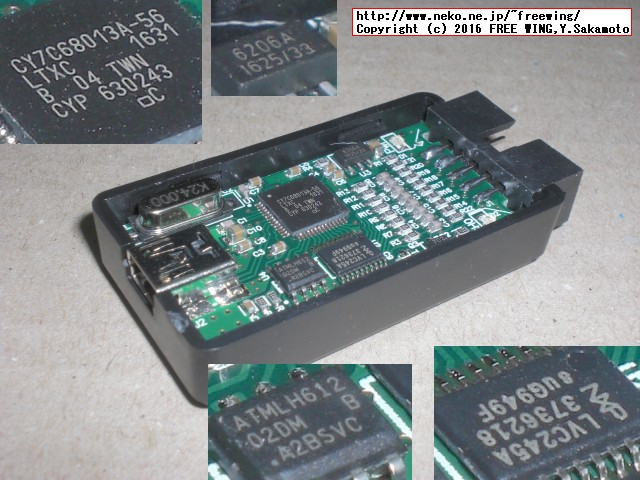

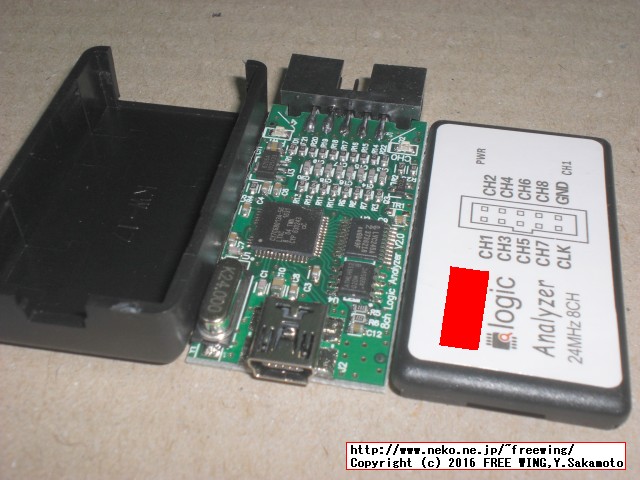

USB 8ch 24MHz Logic Analyzer
 このパッケージ(筐体シールデザイン)の物は内部のバッファ ICに LVC245Aを使用している。
 ICのデートコード 1625から 2016年25周以降の製造とわかります。

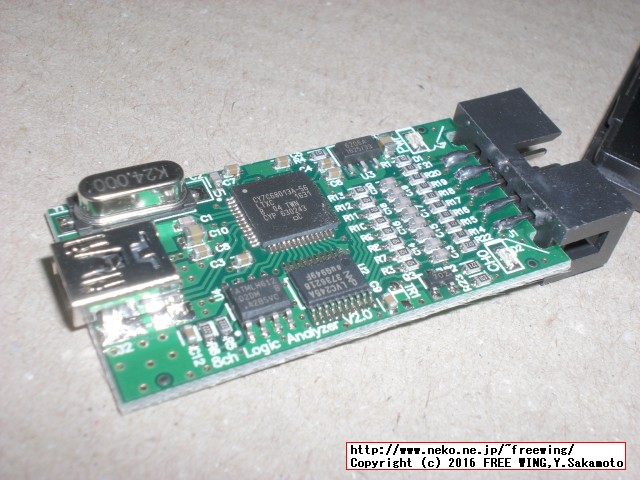

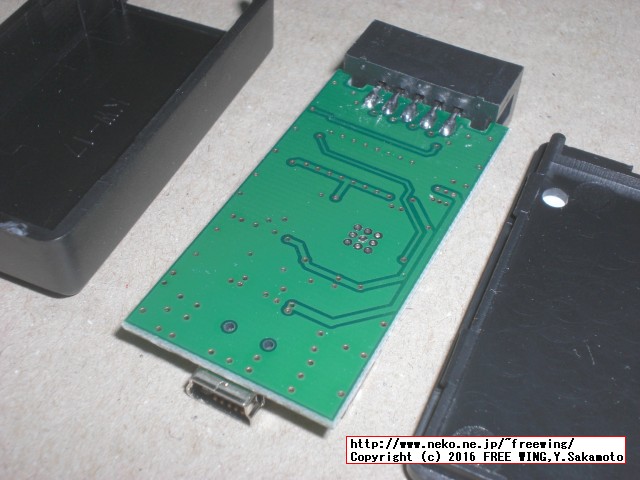

USB 8ch 24MHz Logic Analyzer
 基板設計が美しいです。
 8ch Logic Analyzer V2.0

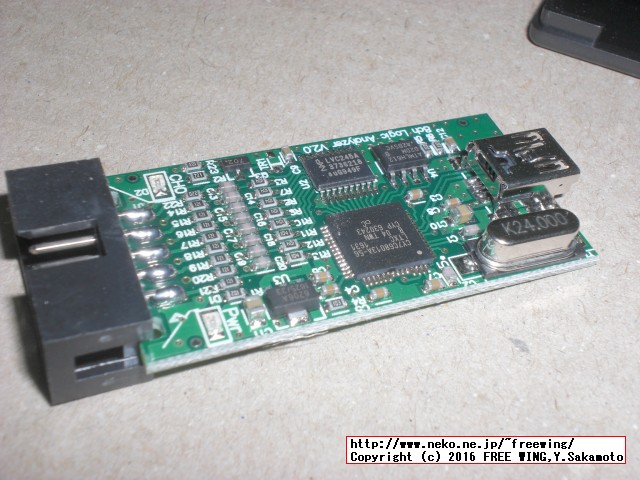

USB 8ch 24MHz Logic Analyzer
 基板設計が美しいです。

USB 8ch 24MHz Logic Analyzer
 測定信号入力端子の保護回路もしっかりされています。
 (デフォルトで 100kΩでプルアップされています。)

USB 8ch 24MHz Logic Analyzer




Ren He 24MHz 8チャンネル 8CHロジックアナライザ サポート USBロジックアナライザ MCU FPGA ARM対応
ASIN: B07M8RQMTS

KeeYees USBロジックアナライザ 24MHz 8チャンネル テストフッククリップ付き USBケーブル付き 8CH UART IIC SPI ARMに対応 FPGAに対応 M100 SCMに対応
ASIN: B07RKLKQ4B

InnoMaker LA5016 USB Logic Analyzer 16Channels 500M Max Sample Rate 10GB Samples MCU/ARM/FPGA Debug Tool English Software Support Windows (32bit/64bit)、Mac OS、Linux
ASIN: B07TFR4T16

Logic 8(ブラック)- Saleae 8チャンネルロジックアナライザ
ASIN: B0749G85W2


● sigrokの使い方

 ・上記の USBロジックアナライザを購入する
 ・下記の Saleae Logicのデバイスドライバをダウンロードする
 ・パソコンの USBに USB 8ch 24MHz Logic Analyzerを接続する
 ・「不明なデバイス」に成ったら Saleae Logicのデバイスドライバを適用する
 ・Zadigを使用してデバイスドライバをインストールする。
 ・sigrokをダウンロードする
 ・sigrokを起動する(自動的に Saleae Logicを検出するはず)
 ・sigrokの画面左上の Runをクリックする
 ・信号がキャプチャされて sigrokの画面に表示される


● Device specific USB driver

https://sigrok.org/wiki/Windows#Device_specific_USB_driver

Zadig - USB driver installation made easy
 Updated 2023.03.01: Zadig 2.8 (5.0 MB)



● USB 8ch 24MHz Logic Analyzer USBee AX pro cloneのデバイスドライバ

USB\VID_0925&PID_3881

 Saleae Logicのデバイスドライバが使えます。

 2022年追記:最新の Logic Setup 2.3.56-master.exeで使えました。

Saleae Logic - Driver Install
Logic Setup 2.3.56-master.exe

Logic 1.x Download



● Altera FPGA USB Blaster

 Altera FPGA用の USB-Blasterアダプタ
 上記のロジックアナライザと同じ筐体と思われます。
 (ロジックアナライザとは)内部の制御回路は全く異なります。

 いわゆる USB-Blasterもどき、USB-Blasterクローンとなります。

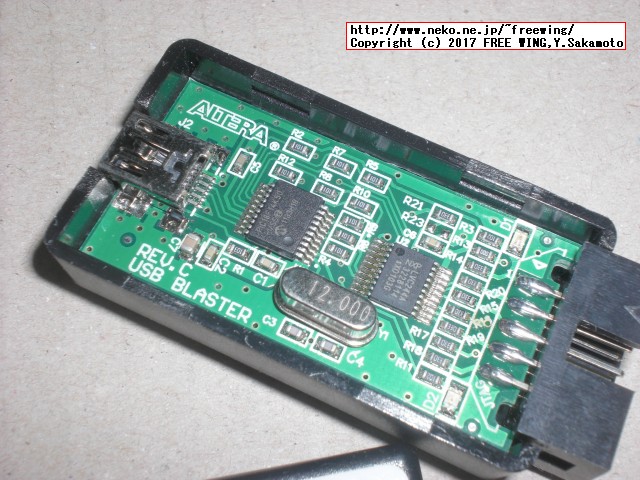

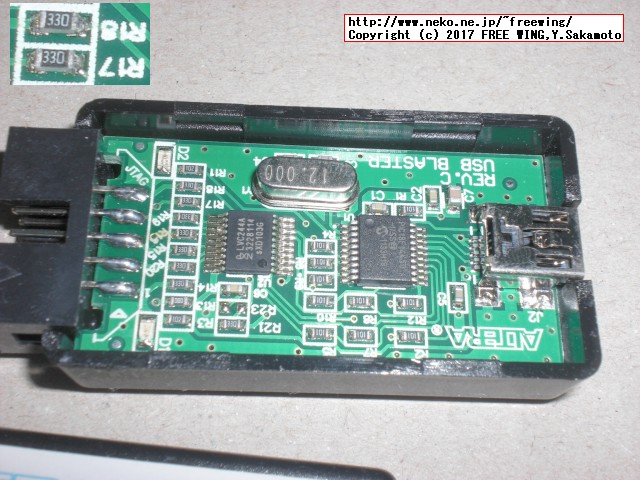

 33Ωの保護抵抗が入っており、ちゃんとした作りになっています。

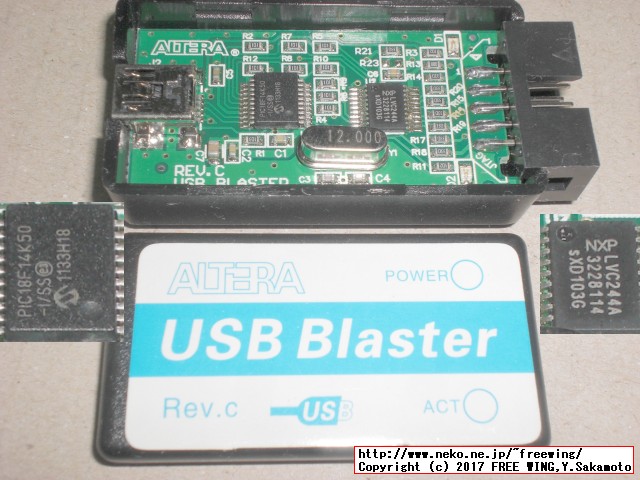

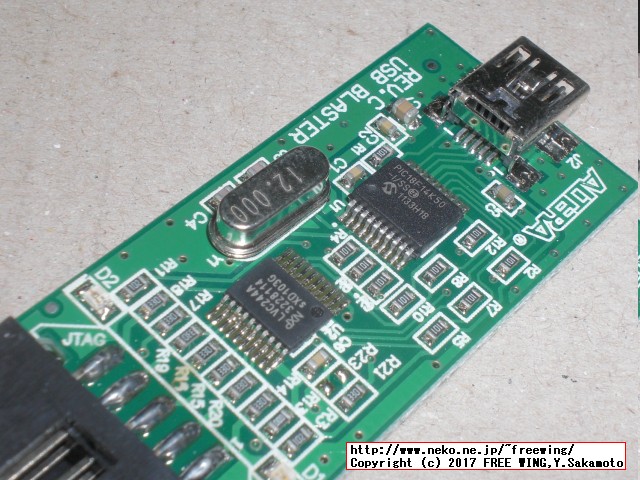

 PIC18F14K50
 LVC244A


【ノーブランド品】USB ブラスター ケーブル CPLD FPGA JTAG プログラマ アルテラ
ASIN: B008D8QSMU

ALTERA USB Blaster ByteBlaster II CPLD FPGAダウンロードケーブルJTAGチェーンデバッガ
ASIN: B08GLNLXCP

ALTERA USB Blaster互換JTagケーブル [並行輸入品]
ASIN: B00VUWNN74

Altera USB-Blasterダウンロード ケーブル PL-USB-BLASTER-RCN
ASIN: B0113J8J2M

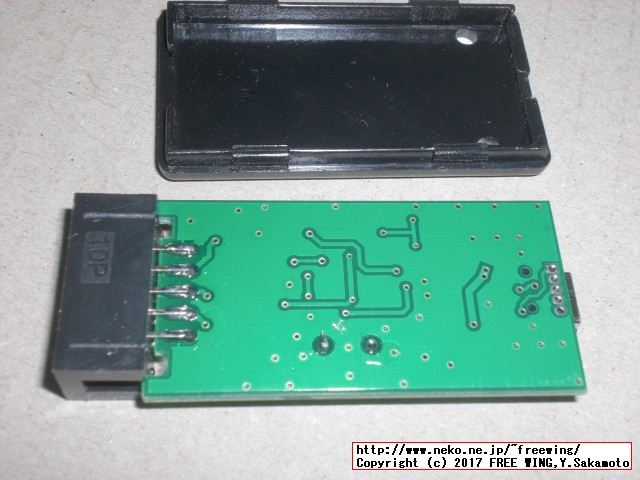

・Altera FPGA USB Blaster
Altera FPGA USB Blaster


Altera FPGA USB Blaster


Altera FPGA USB Blaster


Altera FPGA USB Blaster


Altera FPGA USB Blaster
