Lenovo ThinkCentre M75s Small Gen2に NVMe SSDを増設する時の注意点

(Caution Trap When Add M.2 NVMe SSD to Lenovo ThinkCentre M75s Small Gen2)

Tags: [ベアボーン], [Windows PC], [Hackintosh]

● Lenovo ThinkCentre M75s Small Gen2に NVMe SSDを増設する時の注意点

　M75s Small Gen2には M.2 NVMe SSD専用のスロットの他に汎用の PCIe x1と PCIe x16のスロットが有り、そこに変換基板を経由して M.2の NVMe SSDを取り付けができます。

ThinkCentre M75s Small Gen2 製品仕様書

　しかし、M.2の起動ドライブとして認識するのはその内の 1箇所だけで、汎用の PCIe x1に NVMe SSDを取り付けた場合、他の場所（専用スロットと PCIe x16のスロット）の NVMe SSDを起動ドライブとして認識しなくなります。

　つまり、OSの起動ドライブが PCIe x1の「遅い」転送速度に成ってしまいます。
　Lenovoよ、お前は馬鹿だろう！（起動ドライブの認識を専用スロット固定にするか、任意のドライブを選べる様にしておけ）

M.2 NVMe SSD専用のスロット	有り	無し	有り	無し	有り	無し	有り
汎用の PCIe x1のスロット	無し	有り	有り	無し	無し	有り	有り
汎用の PCIe x16のスロット	無し	無し	無し	有り	有り	有り	有り
起動可能なドライブ	専用	PCIe x1	PCIe x1	PCIe x16	専用	PCIe x1	PCIe x1

　ちなみに、3ポート有る SATAはどのドライブも起動ドライブとして設定できます。

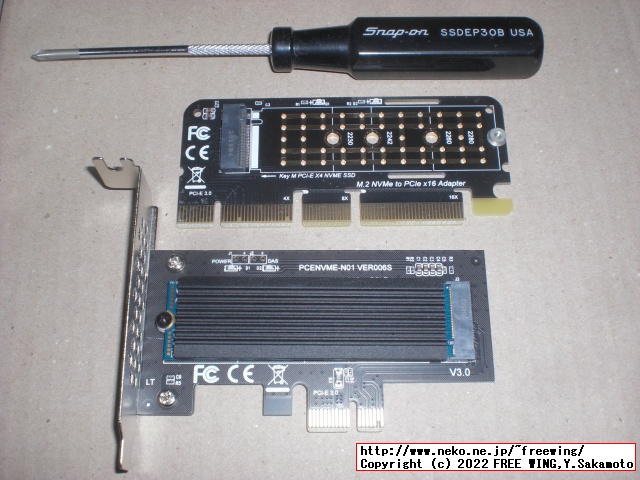

・M75s Smallには PCIe x1と PCIe x16のスロットの両方に変換基板で M.2 NVMeの SSDを増設可能です

　上が PCIe x4（基板の物理形状は PCIe x16ですが NVMeの転送自体は PCIe x4。なお、x8と x16の端子部分の基板はミシン目を折って取れます）
　下が PCIe x1

今回購入

Magi-0252 M.2 NVMe to PCIe x16 x8 x4 変換アダプタ/拡張カードサポートM.2キー 2280/2260/2242/2230

ASIN: B08R2RVZ7J

※ PCIe x4

GLOTRENDS M.2 PCIe NVMe 4.0/3.0 変換アダプター、M.2ヒートシンク（3mm厚み）付き、M.2用 PCI-express 4.0/3.0 x4変換ボード、M.2 スロット、M.2 PCIE SSD（NVMeとAHCI）、PCI-E GEN4フルスピード、デスクトップPC用インストール（PA09-HS）

ASIN: B07FN3YZ8P

※ PCIe x4

EZDIY-FAB NVME M.2 PCIe 拡張カード変換アダプター増設インターフェースボード、PCI-Express 4.0 X4対応 M.2 スロットインターフェースボード M.2 SSD 変換アダプタデスクトップ PC用 PCIEボード 22110、2280、2260、2242対応

ASIN: B01J36B75S

※ PCIe x4

GLOTRENDS M.2 PCIe X1変換アダプターカード、M.2 PCIe NVMe SSD用M.2ネジ付き、 PCIe X1帯域幅だけ、PCIe 4.0/3.0/2.0 レーンに対応、デスクトップＰＣインストール (PA09-X1)

ASIN: B09P3HY3P3

※ PCIe x1

● PCIeスロットに NVMe SSDを増設する方法は下記の記事を参照してください

・2021/03/05

Lenovo M75sに M.2 の NVMe SSDを増設する為に PCIeスロットに差す変換基板を買ってみた
PCIe x1用 M.2 NVMe SSD増設カード、PCIe x16用 M.2 NVMe SSD、M.2 SATA SSD、mSATA、SATA変換基板

・2021/03/05

PCIeスロットに NVMe SSDを増設する変換カードは PCIe x1と PCIe x4で性能に違いが有ります
PCIe x1用 M.2 NVMe SSD増設カードと PCIe x4用 M.2 NVMe SSD増設カードの性能比較

● Lenovo ThinkCentre M75s Small Gen2に NVMe SSDを増設する時の注意点その２

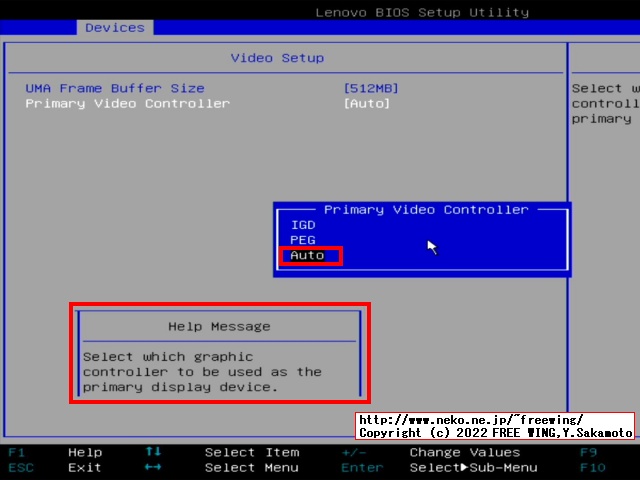

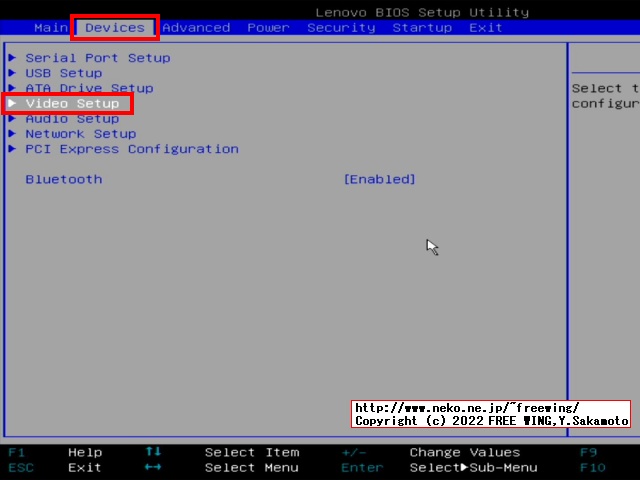

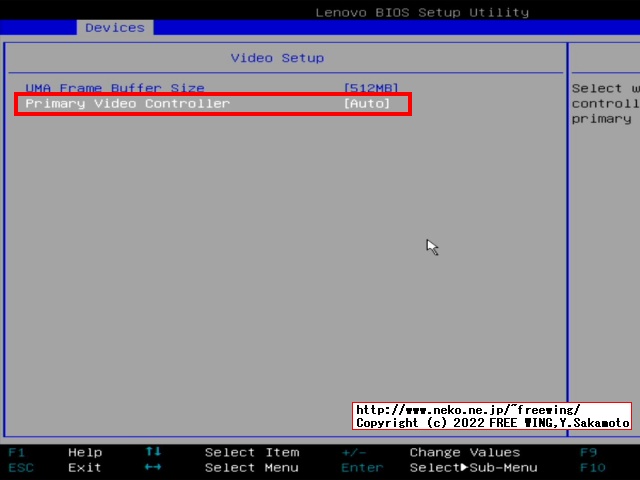

　PCIe x16スロットに NVMeを取り付ける場合の注意点として、BIOSの Video Setupの Primary Video Controllerの項目を AUTOにしておく必要があります。

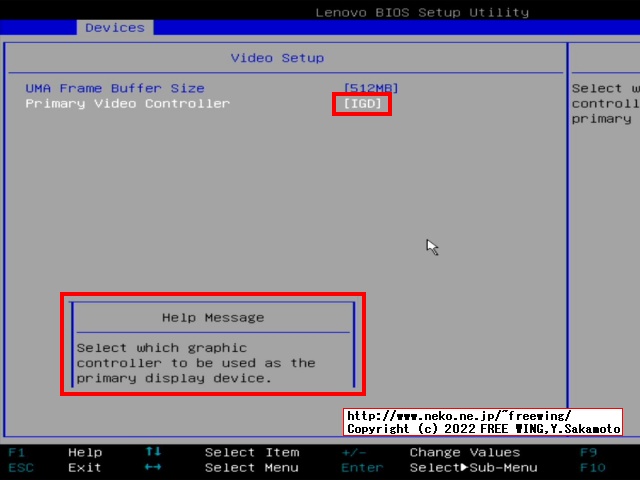

　IGDや PEG（グラフィックカードを差していないので PEGは意味が有りませんが）の場合は NVME自体を認識しません。

・Lenovo ThinkCentre M75s Small Gen2に NVMe SSDを増設する時の注意点

　BIOSの Video Setupの Primary Video Controllerの項目を AUTOにしておく必要があります。
