・2023/01/05

HDMIの仮想ディスプレイアダプタを改造して自分好みの解像度の EDIDエミュレータを作成する方法

(HDMIダミーアダプタ内の I2Cメモリの EDID情報を書き換えて好きな解像度に改造する方法)

Tags: [パソコン周辺機器], [通信販売]

● HDMIの仮想ディスプレイアダプタを改造して自分好みの解像度の EDIDエミュレータを作成する方法

　HDMIダミーアダプタ内の I2Cメモリの EDID情報を書き換えて好きな解像度に改造する方法

　パソコンの操作画面を録画する場合 1920x1080等では解像度が高すぎて文字が読み難いので 1280x720の低解像度になる様に HDMIの仮想ディスプレイアダプタを改造します。

・2019/02/01

HDMIディスプレイが接続されていると騙す HDMIアダプタを購入、EDID保持で画面解像度も固定で認識、NVIDIAのマイニング制限を解除
HDMI切り換え器で画面を切り替えると解像度の認識が変になるので EDID保持機能のダミーの HDMIアダプタを購入

●非貫通型

SWEETECH HDMI仮想ディスプレイ【1個入り】 HDMIダミープラグ DDC EDIDエミュレーターリモートワーク HDMI UHD 4K@60HZ 1個/4個/12個…

ASIN: B07SLHPYYQ

１個

DTECH 2 - Pack HDMIバーチャル・ディスプレイ HDMI virtual display HDMI グラフィックカード表示 GPU 検出監視ダミープラグアダプタ高解像度 4K@60HZ

ASIN: B07BKQBKJS

２個

HDMI Display Emulator 仮想コネクタ幻影ディスプレイエミュレーターDDC EDIDエミュレーター、偽エミュレータ（fit Headless 2K @ 60Hz）-3Pack

ASIN: B06Y5586N6

３個

FUERAN DP - DisplayPort拡張表示標識データエミュレータープラグを表示する（無プラグ2560x1600 @ 60Hzに適合する）

ASIN: B0719CFTDF

DP DisplayPort用

●貫通型

FUERAN HDMI拡張表示標識データエミュレーターを通す、ビデオスプリッタ、スイッチとストレッチャーに用いられる 1920 * 1080@59Hz

ASIN: B07C7SSWTS

FUERAN HDMI拡張表示標識データエミュレーターを通す、ビデオスプリッタ、スイッチとストレッチャーに用いられる

ASIN: B0711LLSFM

EVanlak(イヴァンラック) HDMI EDIDエミュレーターパススルー第3世代プレミアムアルミニウムエミュレーターアダプター不要 Mac ThunderboltからHDMIスイッチ/エクステンダー/AVレシーバーに対応 4k 3840x2160@60hz

ASIN: B07YMTMMH5

EVanlak(イヴァンラック) 第3世代 HDMI EDIDエミュレーターパススルーエミュレーターアダプター不要 Mac ThunderboltからHDMIスイッチ/エクステンダー/AVレシーバー/ビデオスプリッターに対応 4K 3840x2160@60Hz 2パック

ASIN: B07YMS5V7B

●今回は非貫通型を改造します

　非貫通型の外装を取り外して HDMIの仮想ディスプレイアダプタを分解します。

　外装の金属部分はスライドすれば外れます。

　黒いモールドが基板を覆っているのでカッターナイフで中の基板と部品を傷つけない様に黒いモールド部分を開腹します。

　搭載している I2Cメモリは 256バイトの 24C02でした。
24C02C 5V 2Kb I2C compatible 2-wire Serial EEPROM

　CH341を使って基板上の I2Cメモリを書き換えます。

　WP端子（ライトプロテクト）は GNDに接続しているので HDMIダミーアダプタをバラバラに分解しなくても HDMIの端子から I2Cメモリの書き換えが可能です。

　当初は HDMI端子からの書き換え方法が不明だったので HDMIダミーアダプタを分解しましたが、その後の調査で Windowsパソコンや Raspberry Pi等の HDMI端子に差した状態で EDID情報を書き込む方法が判明しました。

　なお、I2C EEPROM emulationを Arduino（AVR）や STM32等に実装すればスイッチ切り替えで複数の解像度を切り替えするアダプタが自作可能です。

　スイッチ切り換え式で解像度を変更できる中華の格安品は US$ 10（約 1500円）とかで売っているので手間を考えると微妙ですが、同様の製品が日本国内の取扱いでは 2～4万円で売っているので自作のメリットは有ると思います。（日本の人件費、商社経由の利益、数が出ないからとは思いますが、物凄い値段差！！）

VBESTLIFE HDMI EDIDエミュレータ、16 EDIDモード、HDMIディスプレイ、4Kをサポート、安定、信号ソースとディスプレイの互換性、インストールが簡単、追加の電源は不要

ASIN: B083J8CDPR

※ 出荷元 Amazonで 2000円なら許容範囲と思います

StarTech.com HDMIディスプレイ対応EDIDエミュレータ/信号保持機 1080p VSEDIDHD

ASIN: B01FJYUEC0

ATEN VC080 HDMI EDID保持器

ASIN: B00D4B4GNE

ATEN HDMI EDID保持器（4K60p、HDCP2.2対応） VC081A

ASIN: B095JXDM84

● Windowsや Raspberry Pi等の HDMI端子に差した状態で EDID情報を書き込む方法

　ホスト（パソコンやラズパイ）から EDID情報を書き込む方法

　下記の方法を使うと HDMIの仮想ディスプレイアダプタを分解する必要が無くなります。

・2023/01/07

【取扱注意】Windowsや Raspberry Pi等の HDMI端子に差した状態で EDID情報を書き込む方法
How to Update HDMI Monitor EDID info via Windows or Raspberry Pi HDMI connector

● Windowsで HDMIの EDID情報をダンプする方法

・2023/01/06

Windowsで HDMIの EDID情報をダンプする方法
How to Dump EDID info direct from Monitor

● EDIDの参考資料

EDID Extended Display Identification Data

how to get the recommend resolution (native resolution)?

How to fetch the NATIVE resolution of attached monitor from EDID file through VB6.0?

EDID Repository
　既製品の液晶モニタの EDID情報が沢山

● EDID情報を生成できるツール

edid-generator
　Hackerswork to generate an EDID binary file from given Xorg Modelines

Index of /doc/Documentation/EDID/

● EDIDじゃ無いけどラズパイで CECの制御

Pulse-Eight / libcec
　libcec と cec-client

https://www.raspberrypi.com/documentation/computers/config_txt.html#hdmi_ignore_cec_init

# Setting hdmi_ignore_cec_init to 1 will stop the initial active source message being sent during bootup .
/boot/config.txt
hdmi_ignore_cec_init=1

sudo apt-get -y install cec-utils

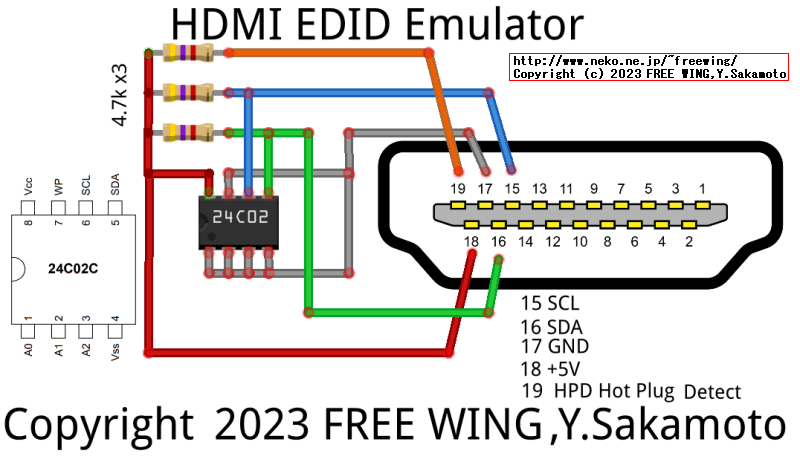

● HDMIの仮想ディスプレイアダプタの EDIDエミュレータの回路図

・HDMIの仮想ディスプレイアダプタの EDIDエミュレータの回路図

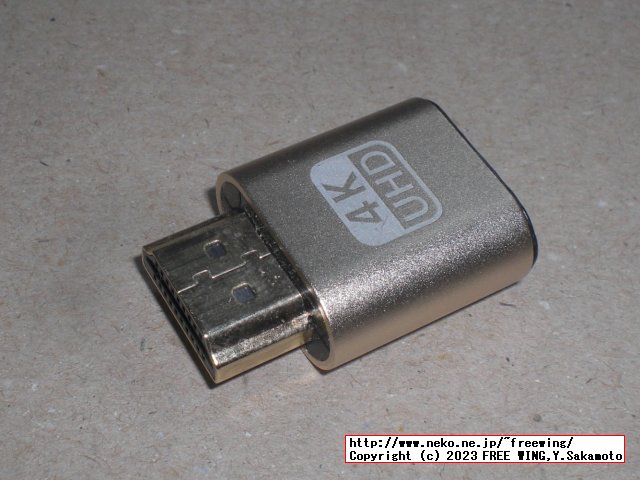

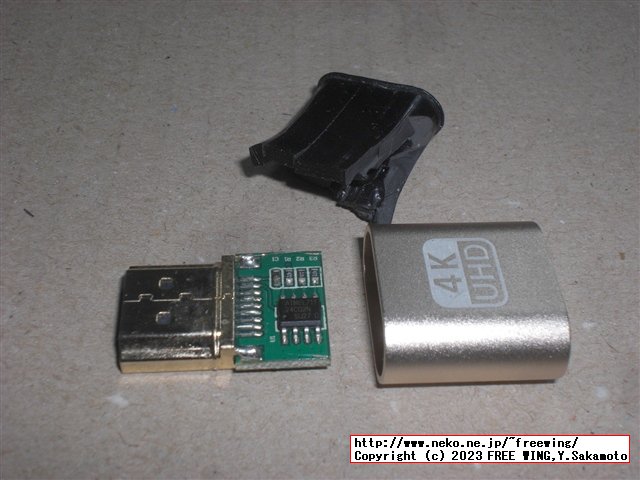

●非貫通型の外装を取り外して HDMIの仮想ディスプレイアダプタを分解します

・HDMIの仮想ディスプレイアダプタを改造して自分好みの解像度の EDIDエミュレータを作成する方法

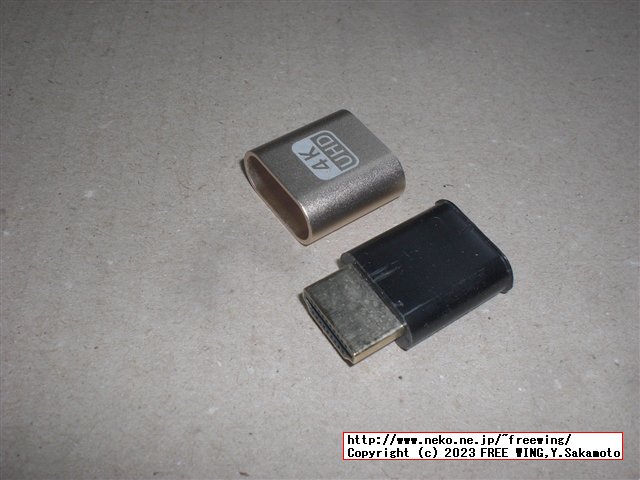

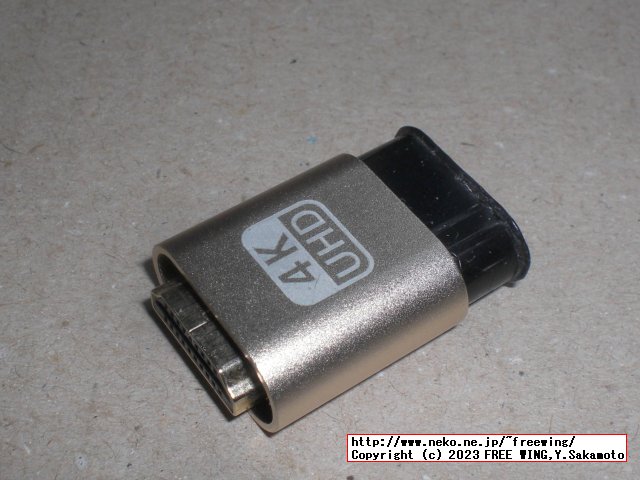

　非貫通型の外装を取り外して HDMIの仮想ディスプレイアダプタを分解します。

　外装の金属部分はスライドすれば外れます。

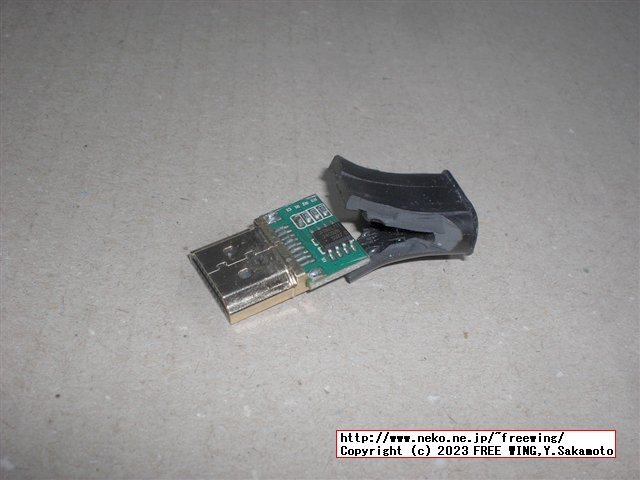

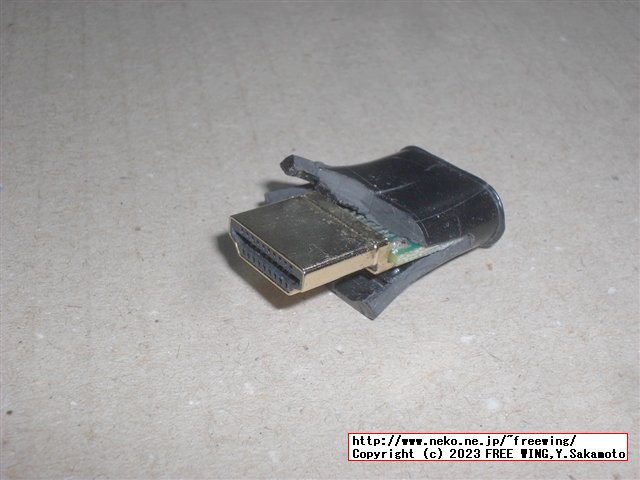

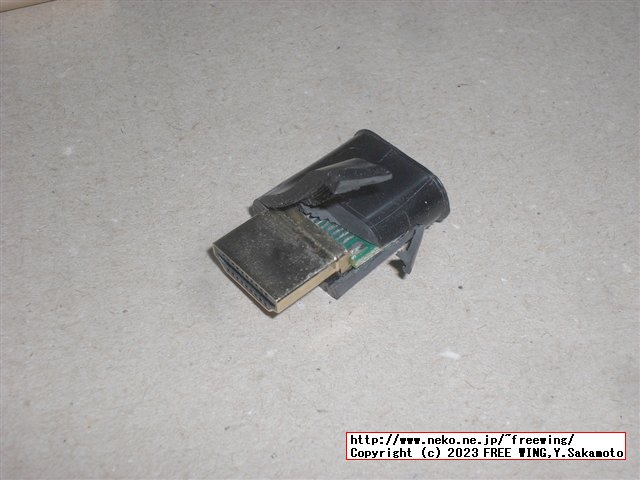

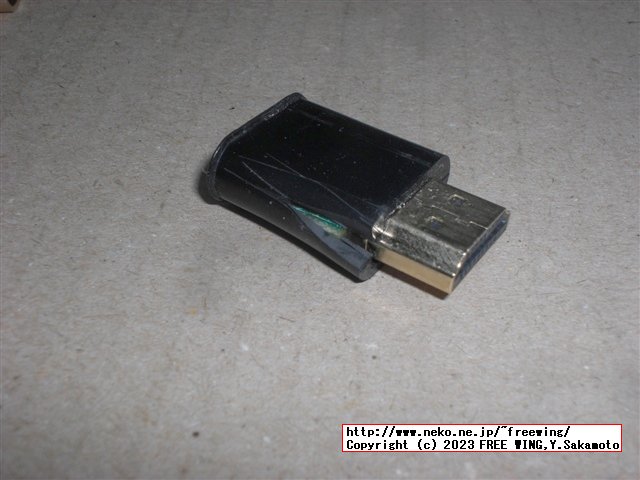

　黒いモールドが基板を覆っているのでカッターナイフで中の基板と部品を傷つけない様に黒いモールド部分を開腹します。

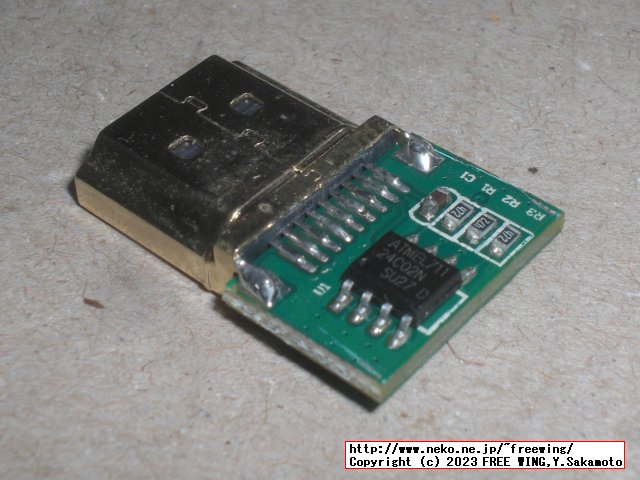

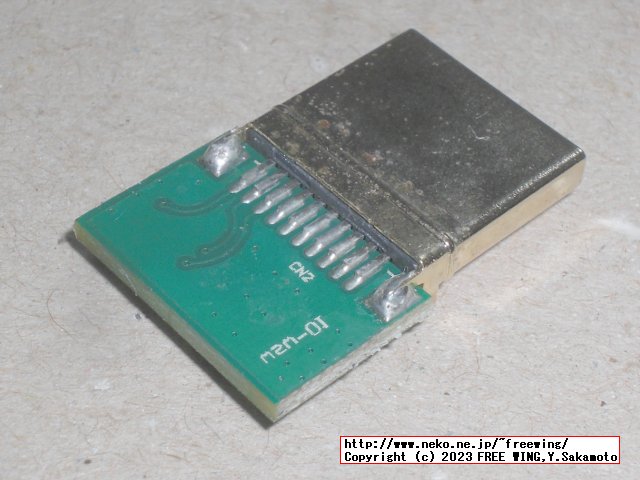

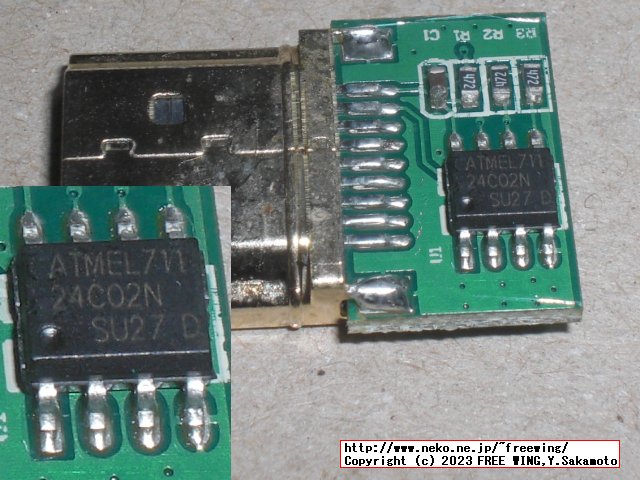

● HDMI仮想ディスプレイアダプタの EDIDエミュレータ基板

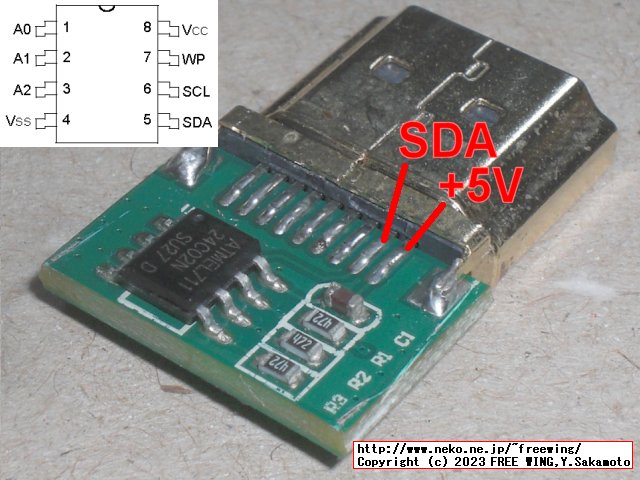

　搭載している I2Cメモリは 256バイトの 24C02でした。

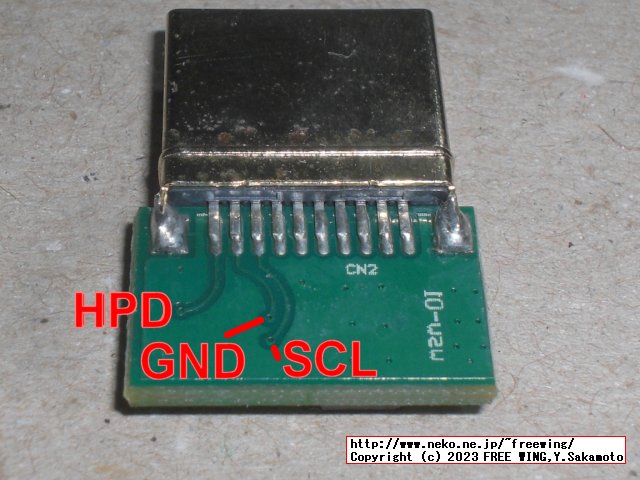

　WP端子（ライトプロテクト）は GNDに接続しているので HDMIダミーアダプタをバラバラに分解しなくても HDMIの端子から I2Cメモリの書き換えが可能です。

● CH341を使って基板上の I2Cメモリを書き換えます

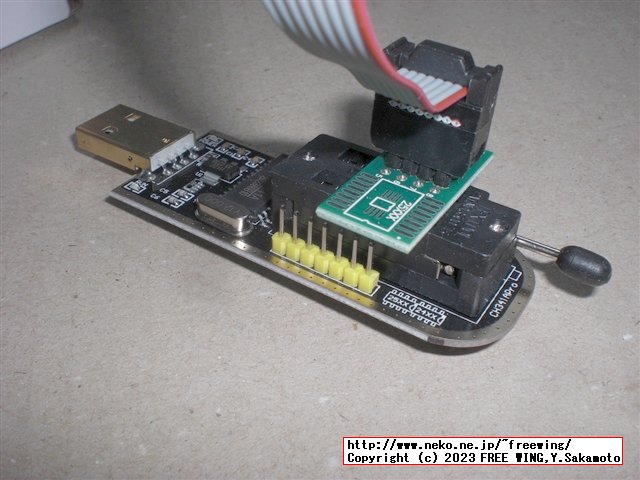

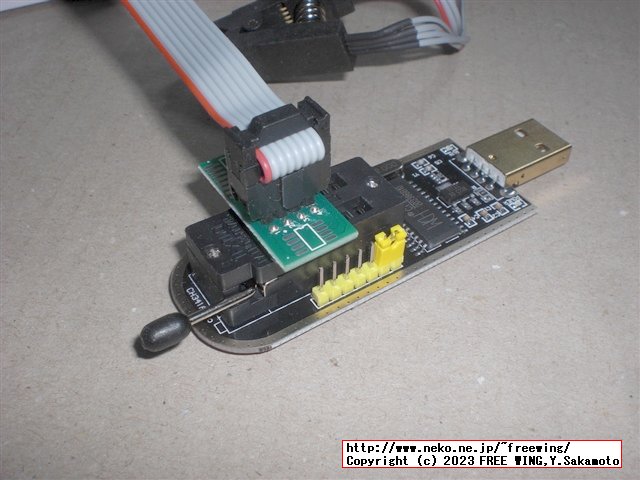

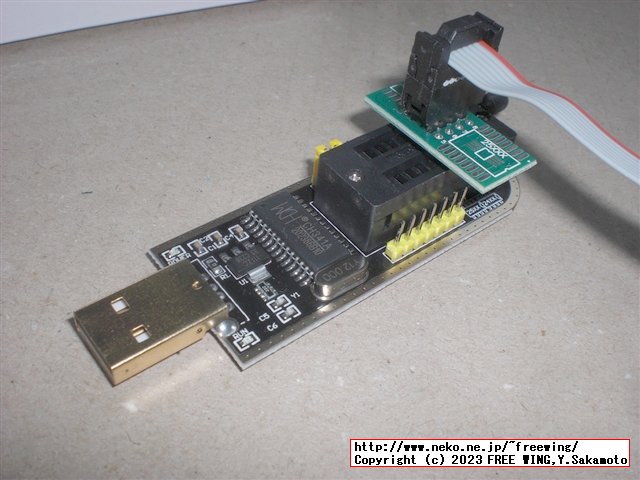

　CH341 EEPROMアダプタと SOP8クリップ基板との接続方法。
　24XXの位置に 1ピン（赤線）の位置を合わせて差し込みます。

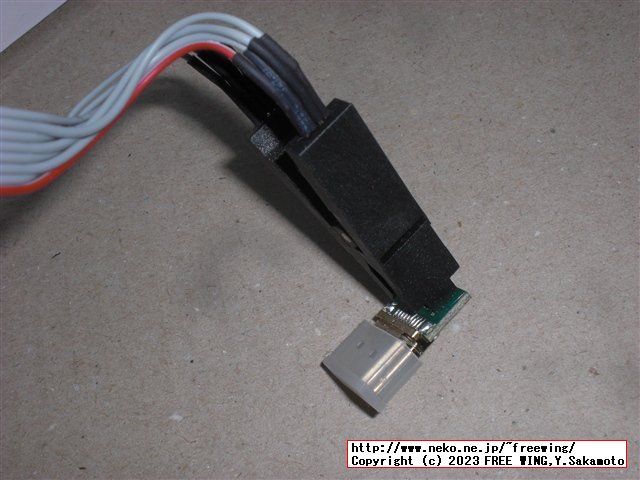

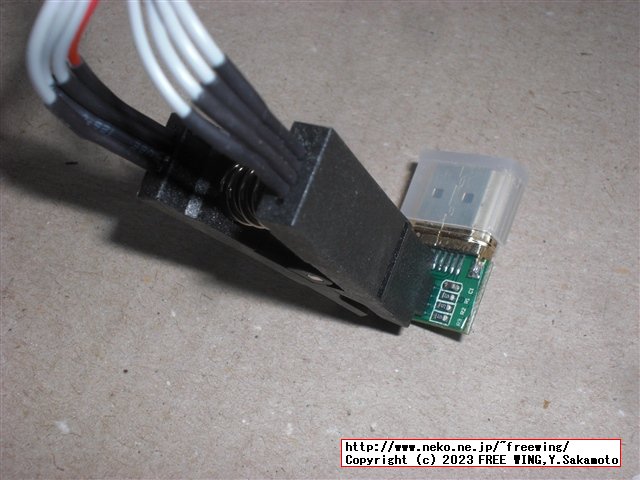

　I2Cメモリの 1ピンと SOP8クリップの赤線の位置を合わせて挟みます。

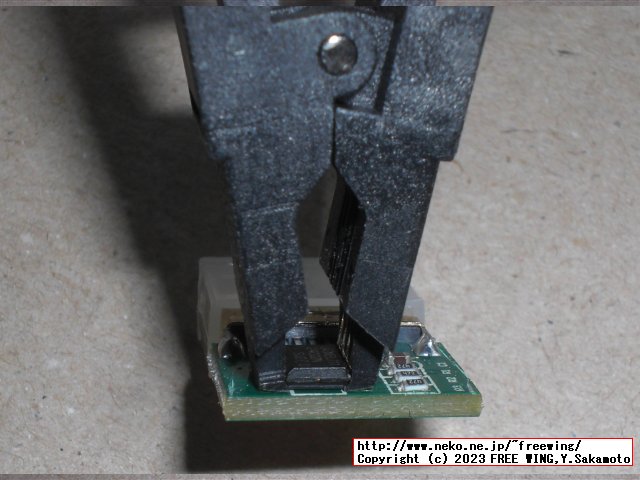

　SOP8クリップを ICにシッカリと挟みます。
　クリップの接触が悪いと読み書きに失敗します。

● 1920x1280の設定を 1280x720に書き換えます

AW EDID Editor - Analog Way
　Powerful solution to create and edit EDID files for an optimal compatibility between your sources and displays .

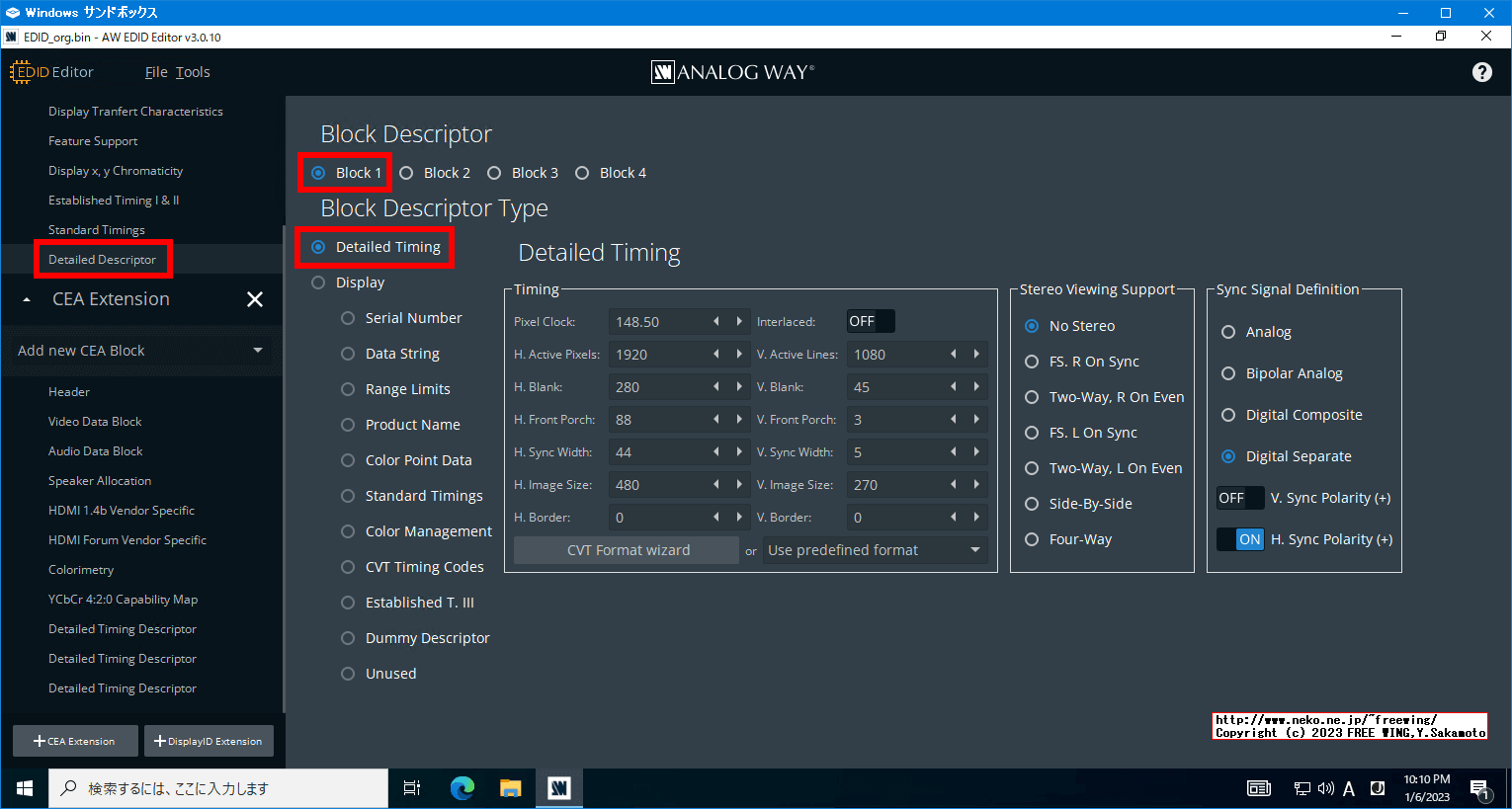

　EDID情報の編集には AW EDID Editorと言うアプリを使いました。

・HDMIの仮想ディスプレイアダプタを改造して自分好みの解像度の EDIDエミュレータを作成する方法

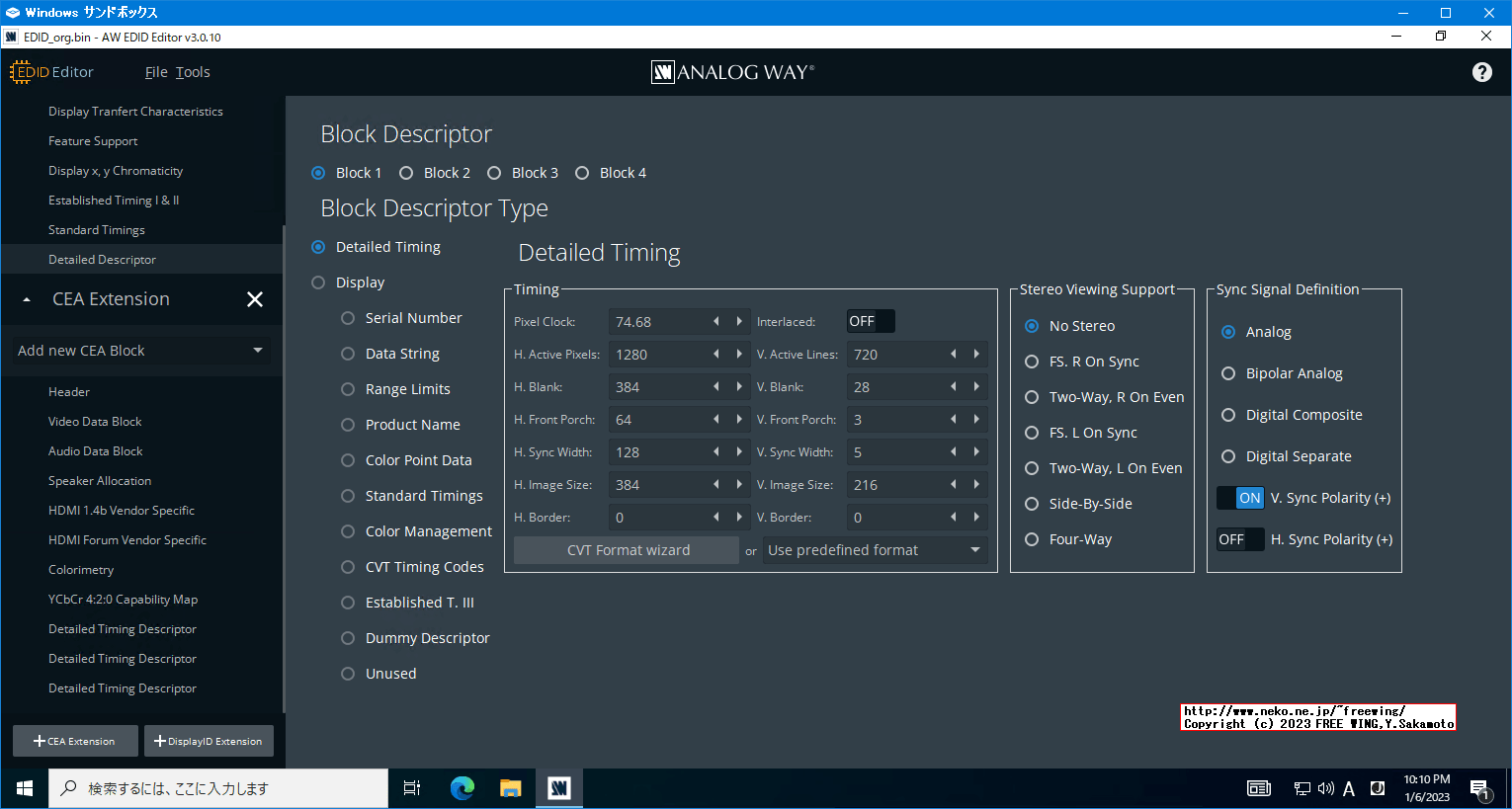

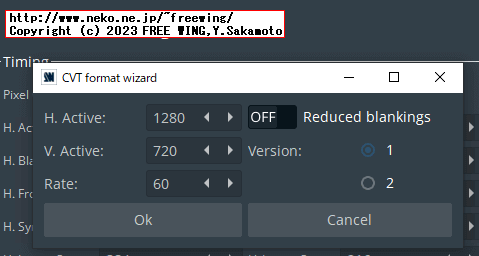

　1280x720 60fpsを設定します。

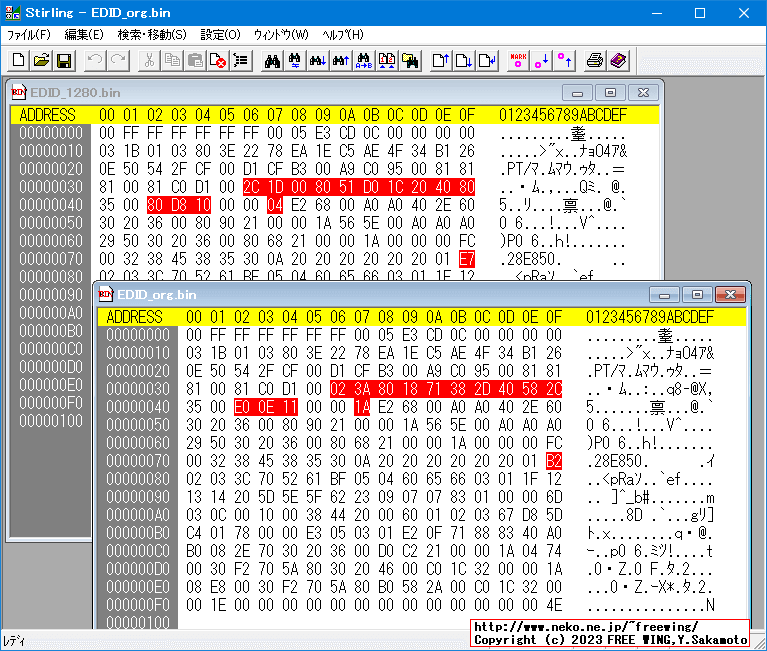

　1920x1280の設定を 1280x720に書き換えた時のオリジナルとの EDID情報の差分。

●その他の Windows用の EDID編集アプリ

E-EDID Editor - Deltacast
　The DELTACAST E-EDID Editor is a free Windows application for reading, writing and editing EDID files.
　EDID authoring application
　EDID V1.3 and V1.4 support

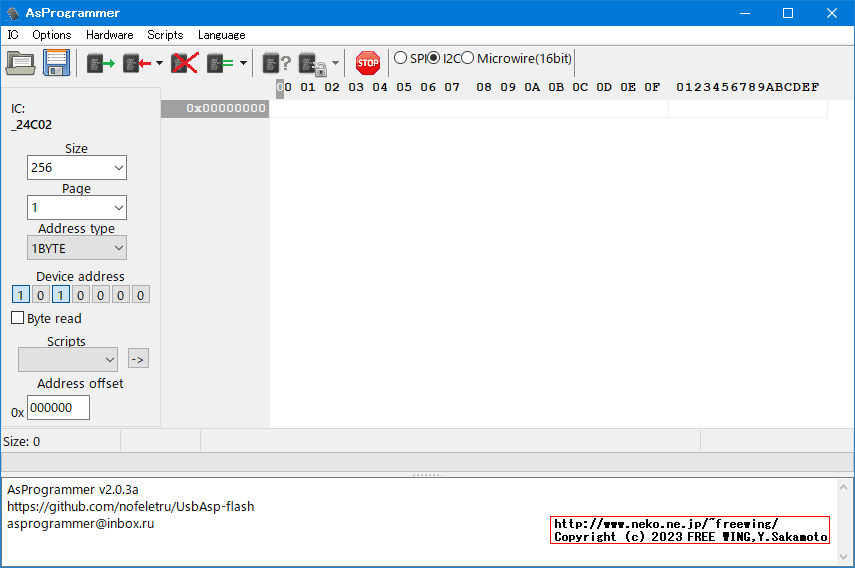

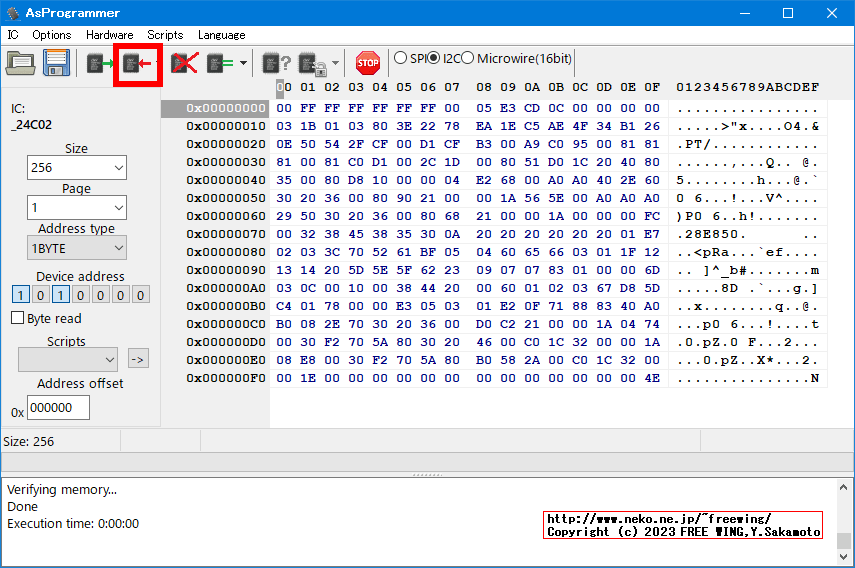

● WCH341で AsProgrammerを使って I2Cメモリを書き換えます

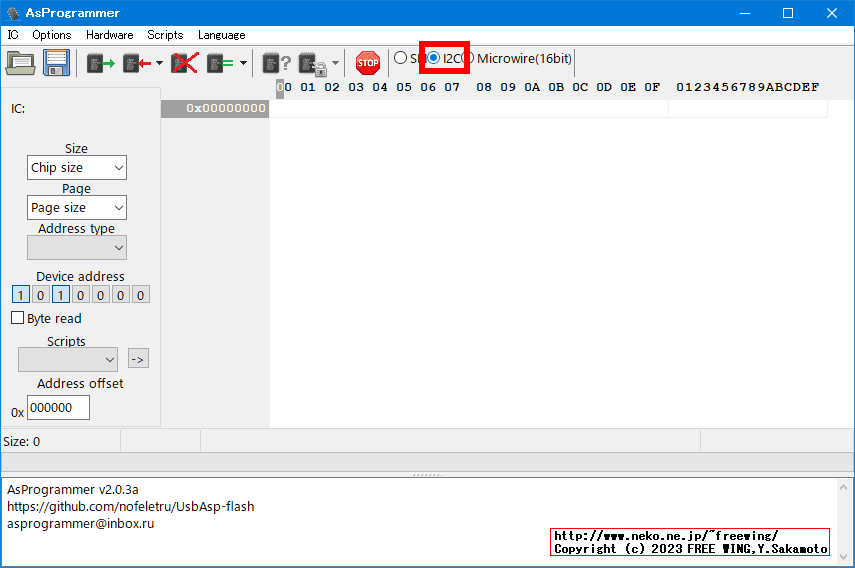

　I2Cを選択します。

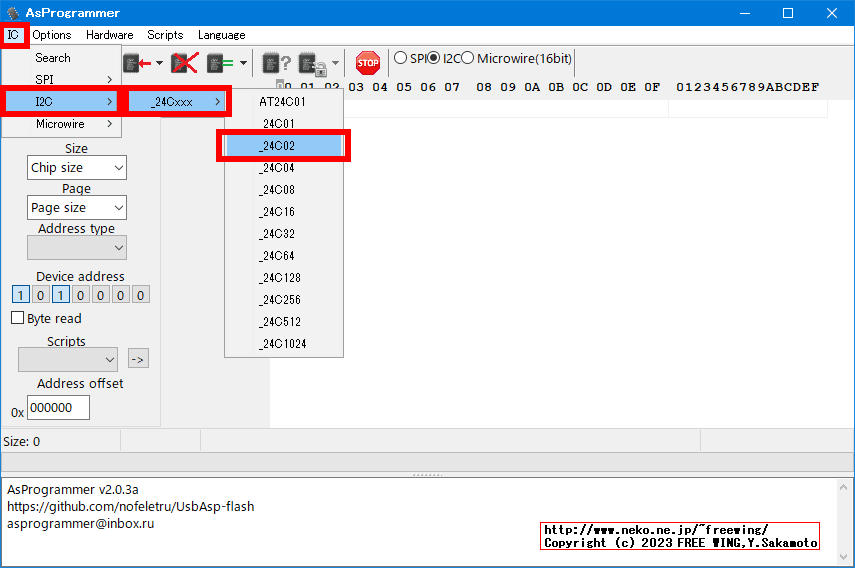

　IC ＞ I2C ＞ _24Cxxx ＞ _24C02を選択します。

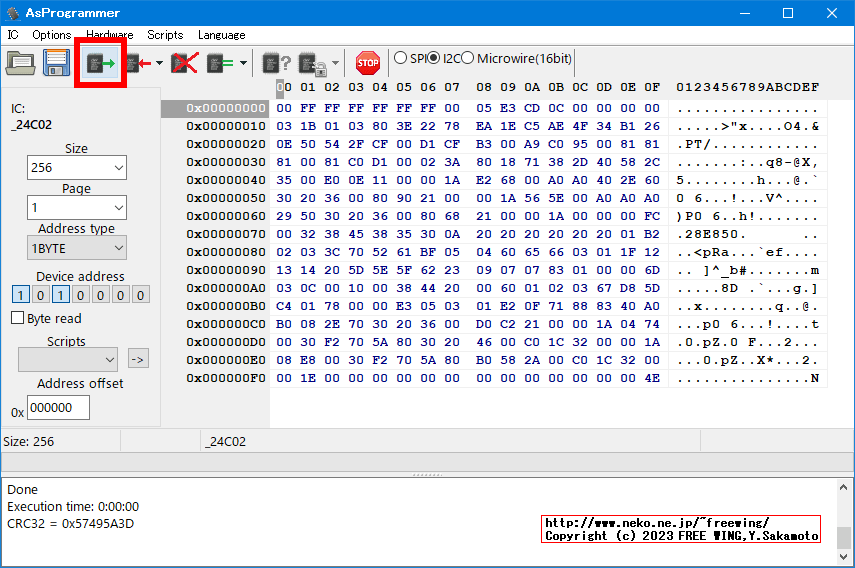

　Readで読み込んだ所。
　クリップの接触が悪いと読み書きに失敗します。

　Programmで ICに改造した EDID情報を書き込みます。
　書き換え成功！実際に動作確認もして OK！

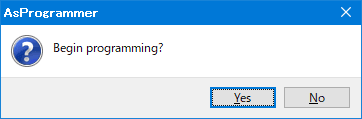

　Programm時の書き込み確認ダイアログ。
