カメラ無しドローンにカメラ録画機能を DIYで追加する カメラ無しドローンにカメラ録画機能を DIYで追加する

(カメラモジュール基板を使用してカメラ機能を自作する方法、ラジコン模型等にも応用可能)

Tags: [海外通販], [通信販売]





●ラジコンの空撮ドローンに挑戦してみるテスト

 世間を賑わせているドローン(ラジコンの空飛ぶ無人機)が欲しくなり購入してみました。
 ドローンと言えば空中撮影!空撮!と言う事でカメラ機能が付いている物を探してみました。


2015/06/14
超小型のトイクアッド Cheerson CX-10Aを買ってみた
超小型のトイクアッド Cheerson CX-10Aを買ってみた

  超小型で格安のトイクアッド CX-10Aの写真紹介、ヘッドレスモード付き

2015/06/14
空撮可能のカメラ付き FPV機能付きの Cheerson CX-30Wを買ってみた
空撮可能のカメラ付き FPV機能付きの Cheerson CX-30Wを買ってみた

  高性能で格安のトイクアッド CX-30Wの写真紹介、スマホで操縦

●カメラ無しドローンにカメラ録画機能を DIYで追加する

 カメラモジュール基板を使用してカメラ無し RCドローンに自作でカメラ機能を追加します。
 モジュール基板は独立しているのでその他のラジコン模型等にも応用可能です。

 HongTai HT F803C用のカメラモジュール基板が安いので購入し、これを CX-10Aに搭載してみます。


● カメラ無しのドローンにカメラ機能を搭載する時の DIY用に丁度良い。
 電源と押しボタンを追加すれば録画モジュールになる。

 100万画素なら HongTai HT F803C用のカメラモジュール基板が安い。
 HT F803C RC Quadcopter CCD Board Camera with 5mm Lens Spare Parts
 Gearbest.com US$ 8.00、日本への配送料無料、配送オプション(追跡番号 $1.99、保険 $1.16)

 HT F803C CCD Board Camera with 5mm Lens RC Quadcopter Spare Parts 117737201
 Dealsmachine.com US$ 8.20、日本への配送料無料、配送オプション(追跡番号 $1.99、保険 $1.16)

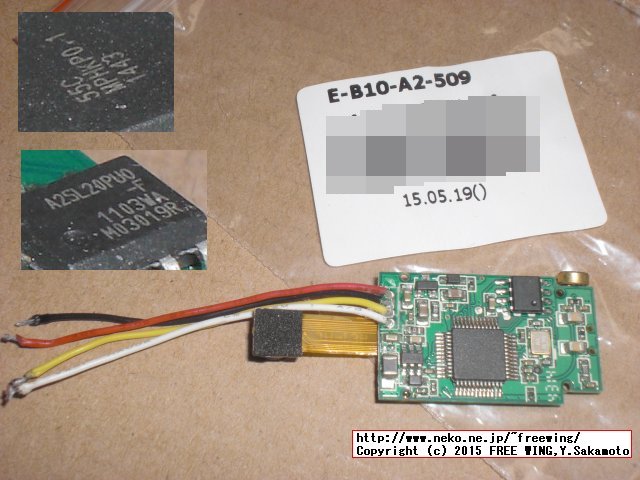

・How to DIY DRONE Camera with HT F803C CCD Board
How to DIY DRONE Camera with HT F803C CCD Board

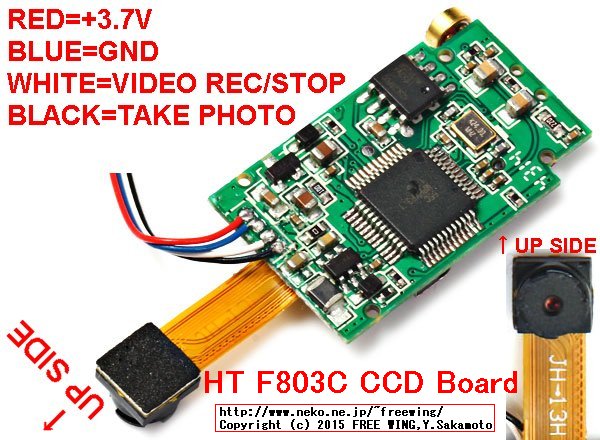

 (私の購入した物は配線色が基板端から赤黒黄白でした。赤=電源プラス +3.7V、黒=電源マイナス、黄=動画録画開始・録画停止スイッチ、白=写真撮影スイッチ、スイッチの片方は電源マイナスに繋ぐ)
 音声付き動画録画と写真撮影に対応しているのでカメラ無しドローンの DIY用カメラモジュールとして使用出来ます。
 ・電源を入れていると青LEDが点灯する
 ・録画中は赤LEDが点灯する
 ・写真撮影時は赤LEDがチカ点灯する
 ・SDカードエラー時は赤LEDがチカチカ点滅する
 ・2GBと 4GBの microSDカードで動作を確認

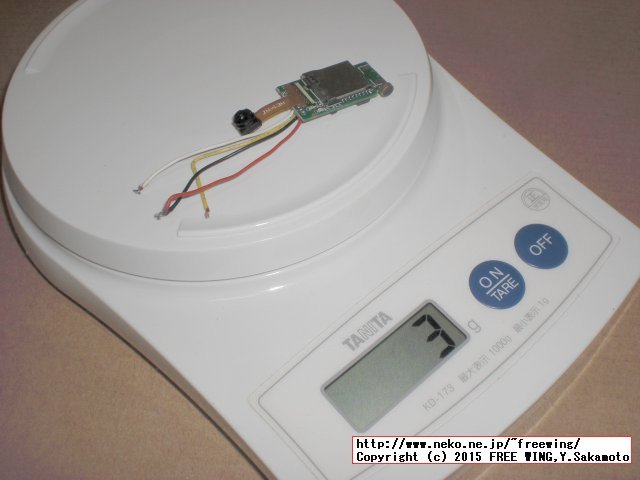

 ・カメラモジュール基板は重量 3g、Weight 3g

動画は VIDEOフォルダに MOVI0000.avi、MOVI0001.aviのファイル名で生成される。
 録画フォーマット
 640x480 24Bit Motion JPEG(MJPG) 30.00fps 168f 3622.37kb/s
 PCM 22.05kHz 16Bit 1ch 352.80kb/s
 [RIFF(AVI1.0)] 00:00:05.599 (5.599sec) / 2,818,048Bytes

写真は PHOTOフォルダに PICT0000.jpg、PICT0001.aviのファイル名で生成される。
 1280 x 960 x 24Bit color

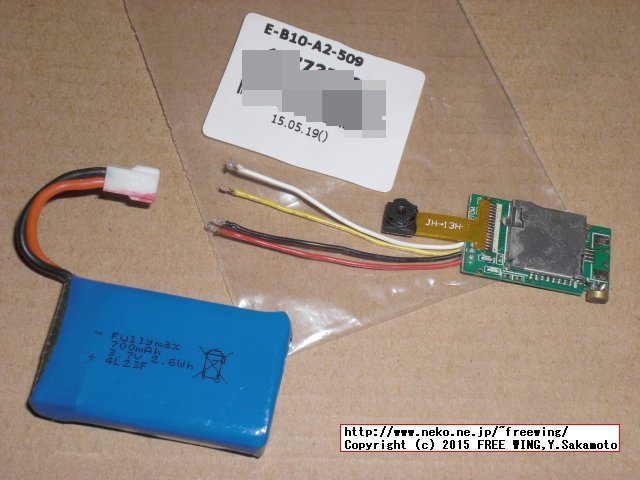

・How to DIY Drone Camera with HT F803C CCD Board
How to DIY Drone Camera with HT F803C CCD Board


・How to DIY Drone Camera with HT F803C CCD Board
How to DIY Drone Camera with HT F803C CCD Board


・How to DIY Drone Camera with HT F803C CCD Board
How to DIY Drone Camera with HT F803C CCD Board





 CX-10Aの改造がまだなのにカメラ機能付き CX-10Cが発表されました。

● CX-10ベースでカメラ搭載のミニクアッド機 CX-10C

The smallest video ready quad ever!

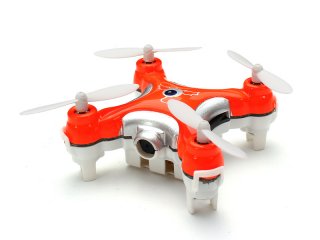

SKU271419 Cheerson CX-10C CX10C Mini 2.4G 4CH 6 Axis RC Quadcopter with Camera RTF
SKU271419 Cheerson CX-10C CX10C Mini 2.4G 4CH 6 Axis RC Quadcopter with Camera RTF

販売価格:US$ 27.99 日本への配送料無料
 30万画素カメラ搭載
 Headless mode: No
 Available on Pre-Order Stock due to arrive on September 21 2015

 ※次回予想は CX-10Dで FPV対応のクアッド機


●カメラ無しドローンにカメラ録画機能を DIYで追加する

 カメラモジュール基板を自作で RCドローンに追加、ラジコン模型等にも応用可能

 HongTai HT F803C用のカメラモジュール基板が安いので購入し、これを CX-10Aに搭載してみます。


●その他のカメラモジュール

 電源と押しボタンを追加すれば録画モジュールになる。

 「H6C用のカメラモジュール」

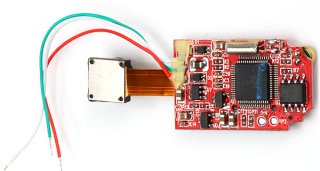

SKU187333 JJRC H6C Quadcopter Spare parts 2MP Camera Board
SKU187333 JJRC H6C Quadcopter Spare parts 2MP Camera Board

販売価格:US$ 13.50 日本への配送料無料
 重量 4g、マイク付き
 (赤=電源プラス、白=電源マイナス、緑=スイッチ、スイッチの片方は電源マイナスに繋ぐ)

 「Syma X5C H5C用のカメラモジュール」

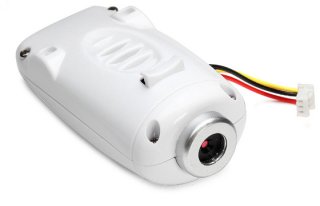

SKU137988 Syma X5C H5C Camera Spare Part
SKU137988 Syma X5C H5C Camera Spare Part

販売価格:US$ 17.89 日本への配送料無料

SKU178255 JJRC H8C RC Quadcopter Spare Part 2MP Camera
販売価格:US$ 15.99 日本への配送料無料
 (赤=電源プラス、黒=電源マイナス、黄=スイッチ、スイッチの片方は電源マイナスに繋ぐ)
