・2019/07/10

マークオーディオ製スピーカーユニット用にコスパの高い 8cm対応エンクロージャーキットを購入した

(2019年版マークオーディオフルレンジスピーカー OM-MF519用にダブルバスレフのエンクロージャーキットを購入した)

Tags: [電子工作]

●オーディオ雑誌に付録のマークオーディオ製スピーカーユニット OM-MF519用にエンクロージャーキットを購入

　これならできる特選スピーカーユニット 2019年版マークオーディオ編: 特別付録:マークオーディオ製8cmフルレンジ・スピーカーユニット OM-MF519はスピーカー単体で、箱が有りません、なのでスピーカーボックス（エンクロージャーキット）を購入しました。

　組み立て完成済みの「スピーカーターミナル（金属製ジャック）」の物を購入しました。
　まあ、この位の値段なら馬鹿高くないので許容範囲かな。と思いました。

●コスパの良い（安い）エンクロージャー（スピーカーの箱）

【2本1組スピーカーボックス】木製ユニット：3インチ～3.5インチのユニット対応 H20cm×W12cm×D13cmのコンパクトサイズ！【スピーカーターミナル(樹脂製ジャック)×2個付属】 Bセット

ASIN: B00W1IQHUG

ダブルバスレフ型（変形バスレフ型）
スピーカーターミナルが樹脂製
注文 1個で箱が 2個

【2本1組スピーカーボックス】木製ユニット：3インチ～3.5インチのユニット対応 H20cm×W12cm×D13cmのコンパクトサイズ！【スピーカーターミナル(金属製ジャック)×2個付属】 Cセット

ASIN: B00W1IQN96

ダブルバスレフ型（変形バスレフ型）
スピーカーターミナルが金属製
注文 1個で箱が 2個

今回購入

FOSTEX スピーカーボックス P800-E

ASIN: B00570CFM4

バスレフ型
注文 1個で箱が 1個なのでステレオの場合は 2個注文が必要

●マークオーディオ製スピーカーユニット OM-MF519用にエンクロージャーキットを購入

　結論：丁度、マークオーディオ製スピーカーユニット OM-MF519を違和感無く装着できます。
　　　まるで、これの為に作られた箱の様な位にピッタリです。
　　　箱の大きさもバランス的に丁度良い感じです。
　　　表面の塩化ビニル製？の木目調の化粧シールが気泡やズレ等が全く無く、綺麗に貼り付けて有ります。また、レビューに有る通り貼り合わせ面が底面なのでバッチリです。

　　　吸音シートが足りない場合は金魚の水槽用のろ過マット・ろ過フィルターが安くて良いそうです。実際、このエンクロージャーキットの物もそんな感じの材質でした。

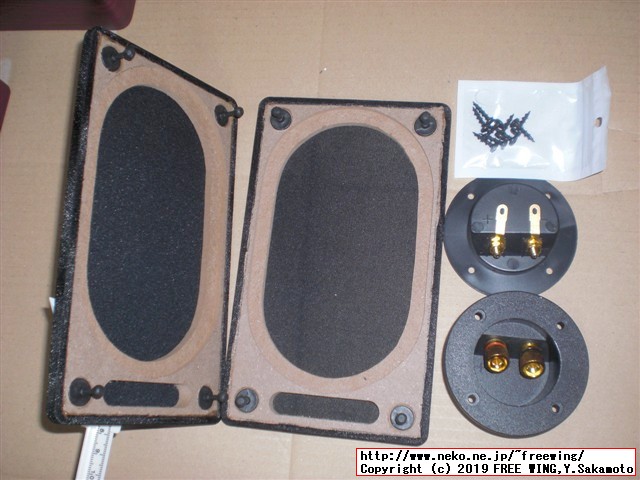

・上記のスピーカーボックスの付属品
　・エンクロージャー（箱２個）（組み立て済み）
　・吸音シート（２枚）
　・前面グリル（２個）（MDF材で補強フレーム）
　・背面端子盤（２個）（金属製）（バナナプラグ対応、穴あき）
　・背面端子盤用の取り付けネジ（８個）（木ネジ）

・別途必要な物
　・端子盤とスピーカーを接続する内部配線用の電線
　・スピーカーを固定する為の取り付けネジ

・このエンクロージャーキットの特徴
　・レビューに因ると「変形バスレフ型」「ダブルバスレフ型」

・このエンクロージャーキットの残念な所
　・内部のバスレフの組み立てが雑でスキマが有る感じ
　　光源を使って目視確認をしてみる
　　光源を使って光の漏れ具合を目視確認をしたら、実際に片側の側面と後面側にスキマが有りました。
　　木工用ボンド、もしくは防水シリコン等で目地止めをしてスキマを埋めるのが良いと思います。

　臭いについて：MDF材（木質繊維原料の成型板）の通常の臭いがします。有機溶剤等のその他の不快になる様な臭いは有りませんでした。
　　私の場合は「気休め」ですが、屋外に陰干しで 2日程度放置して脱臭をします。（直射日光だと塩ビの化粧シールの接着等に影響が有ると思います）
　　カラーボックス等を購入した時も同様に脱臭目的で数日間屋外放置します。

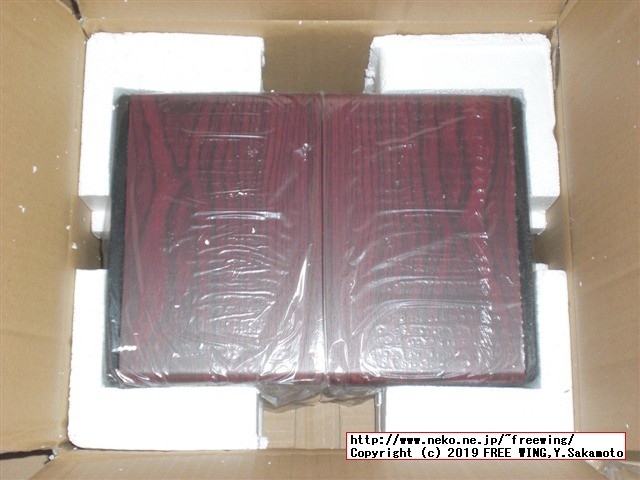

● 8cmスピーカー用中華製エンクロージャーキットの写真レビュー

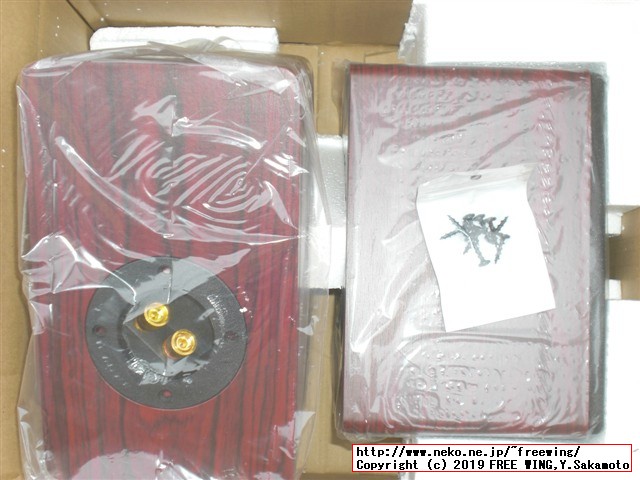

　B00W1IQN96 【2本1組スピーカーボックス】木製ユニット～～【スピーカーターミナル(金属製ジャック)×2個付属】Cセットの品物です。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

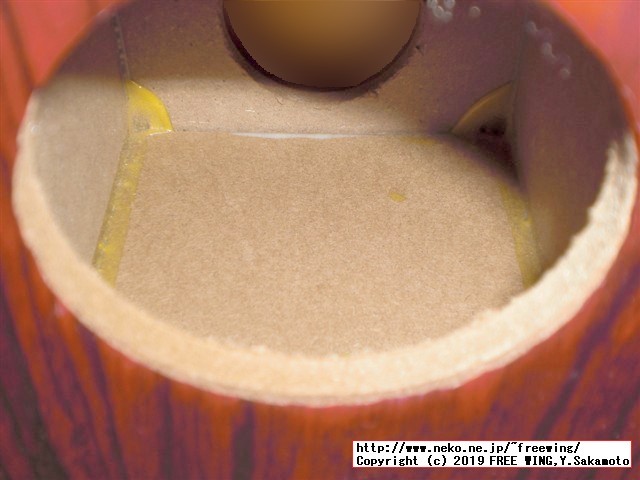

　背面の接続端子盤から見たバスレフの空気の通り道。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

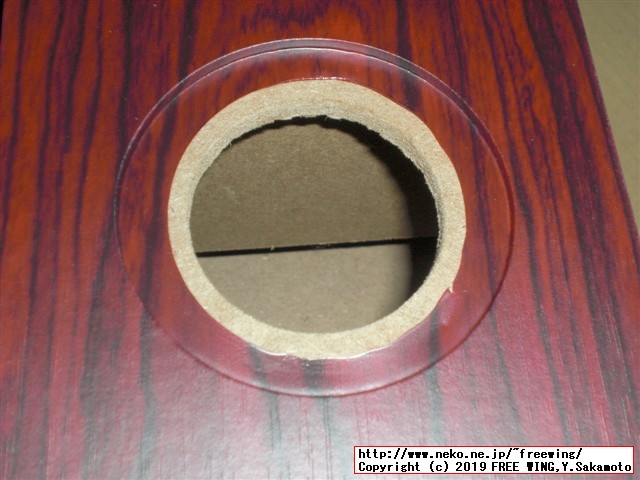

　背面の端子盤の取り付け穴はザグリ（段付け）が有るのでツラいちで取り付けできます。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

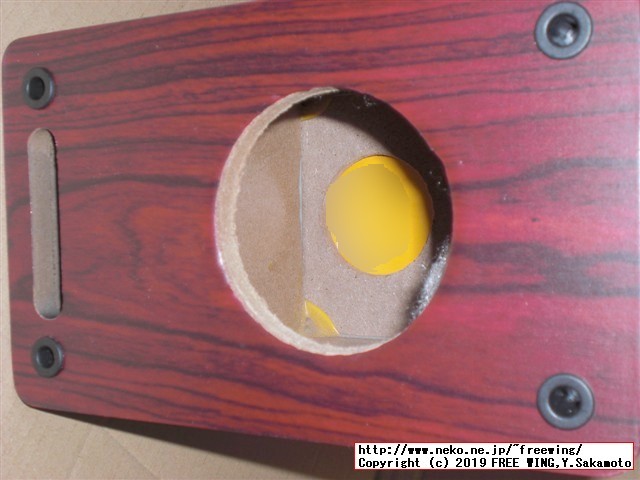

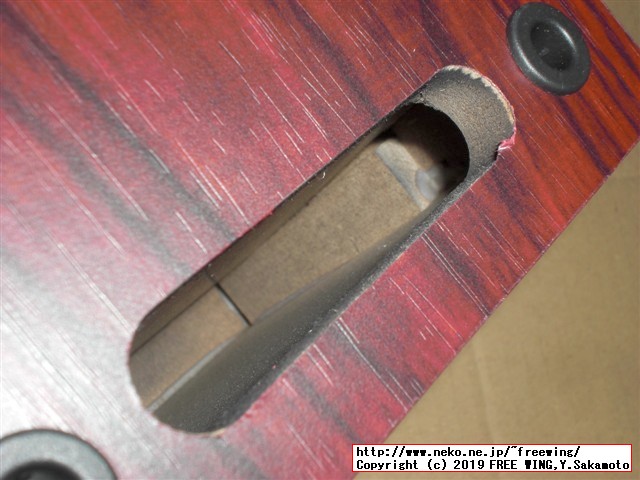

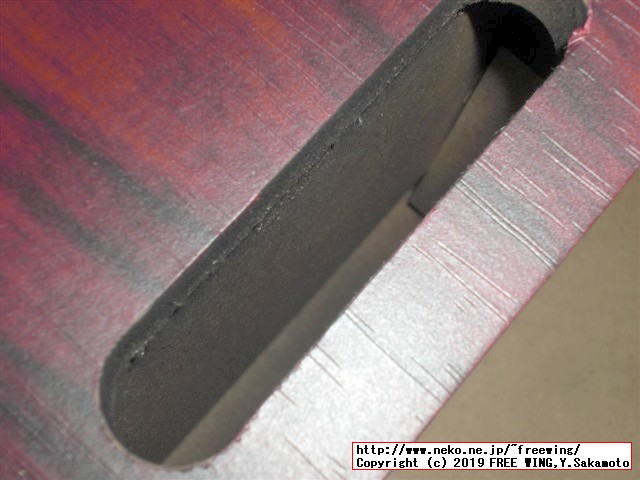

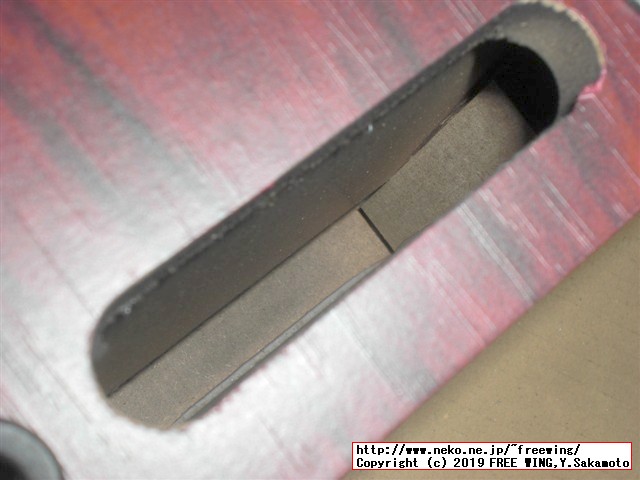

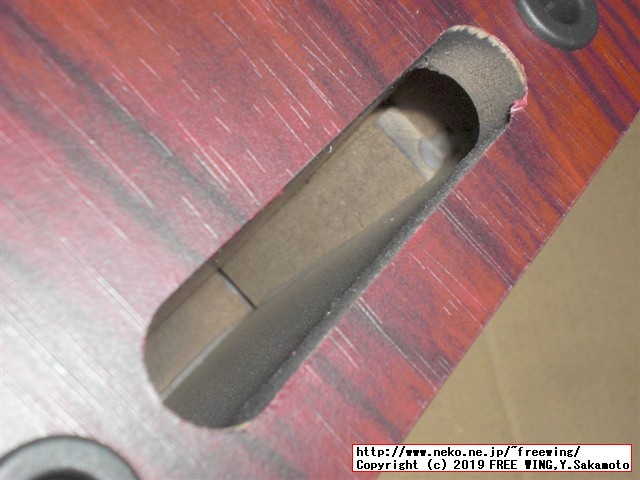

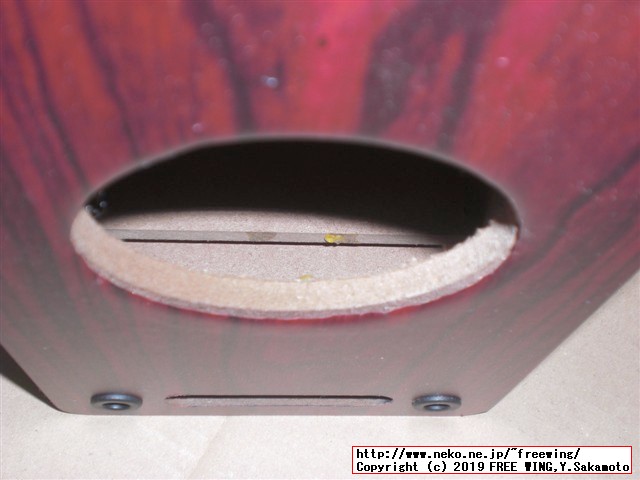

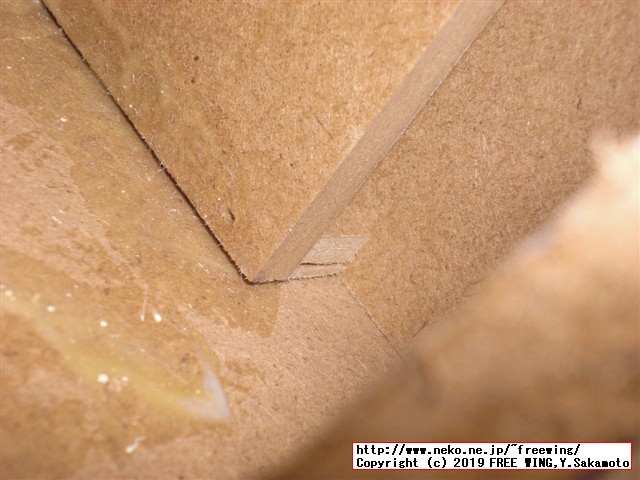

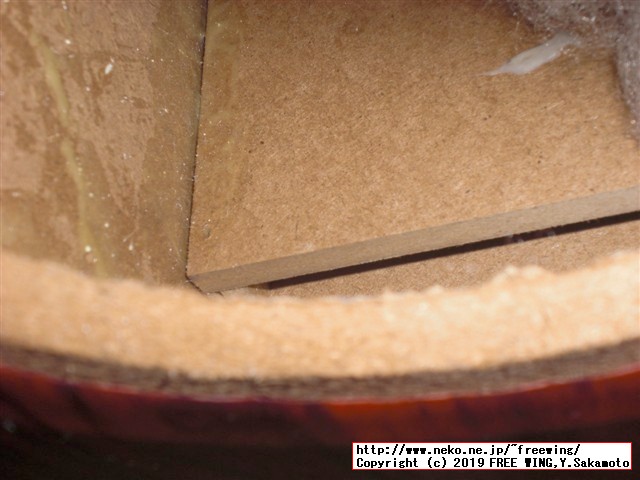

　バスレフ板の接合部分がスキマっぽい。
　光源を使って光の漏れ具合を目視確認をしたら、実際に片側の側面と後面側にスキマが有りました。
　木工用ボンド、もしくは防水シリコン等で目地止めをしてスキマを埋めるのが良いと思います。
　木の粉（MDFの粉）と木工用ボンドを練り合わせて粘土状のペーストを作り埋めるのが良いかと思います。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

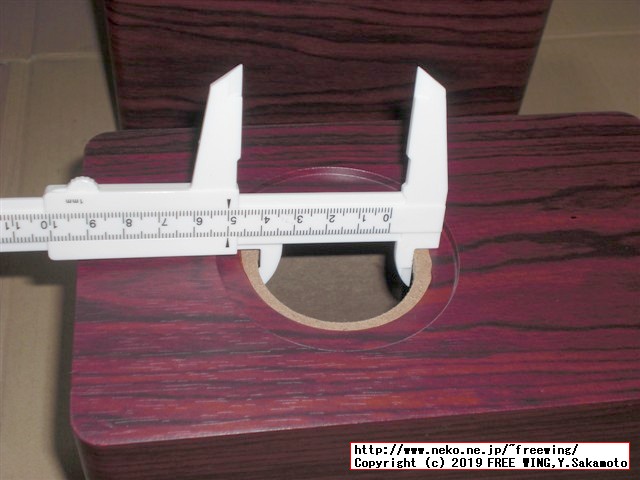

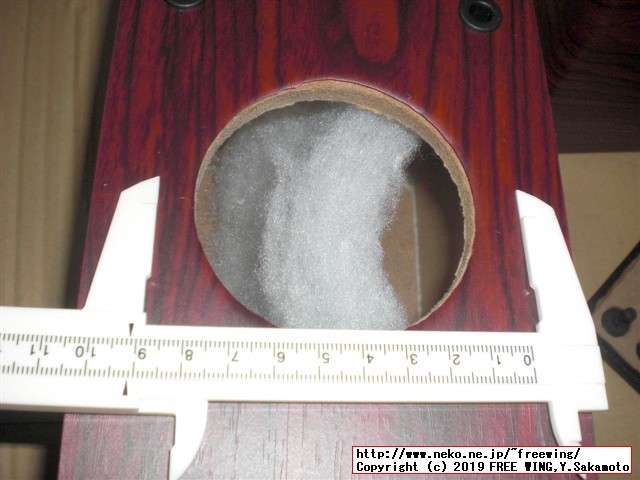

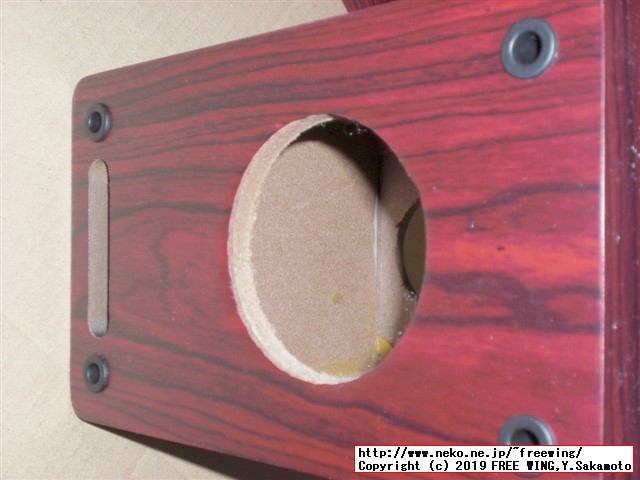

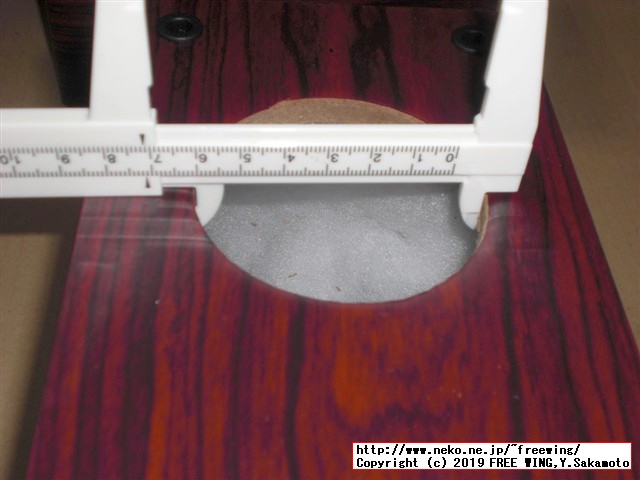

　前面のスピーカー取り付け穴の直径（約７cm）

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

　前面のスピーカー取り付けのザグリの直径（約９cm）よりもマークオーディオスピーカーユニット OM-MF519のフロントの直径（１０．３cm）が大きいです。
　※ザグリ部分は化粧シールに隠れている。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

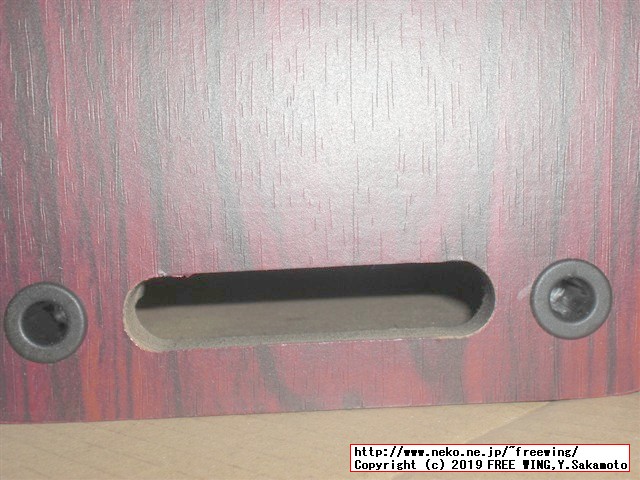

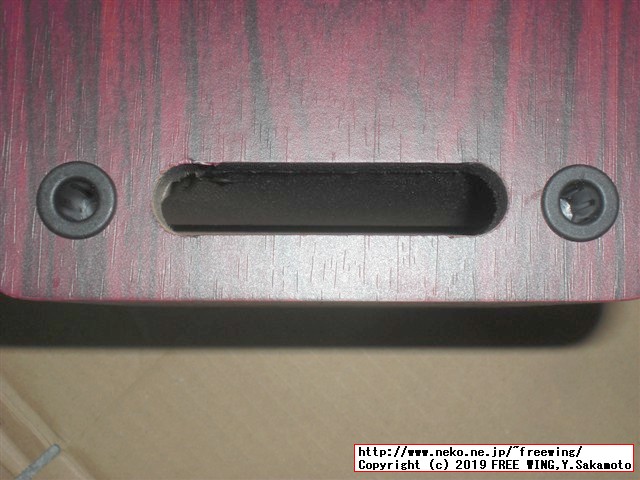

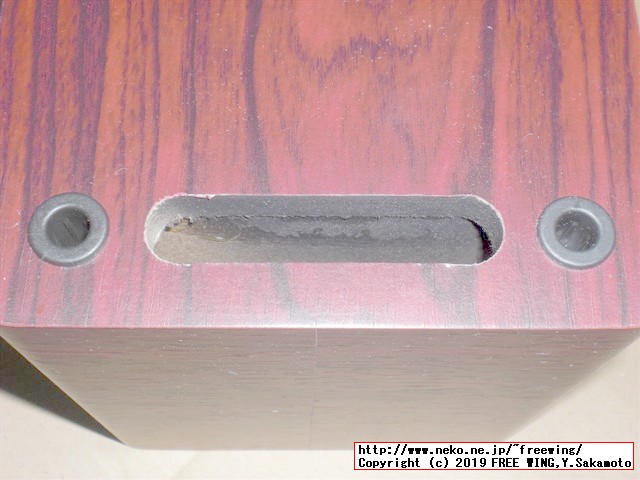

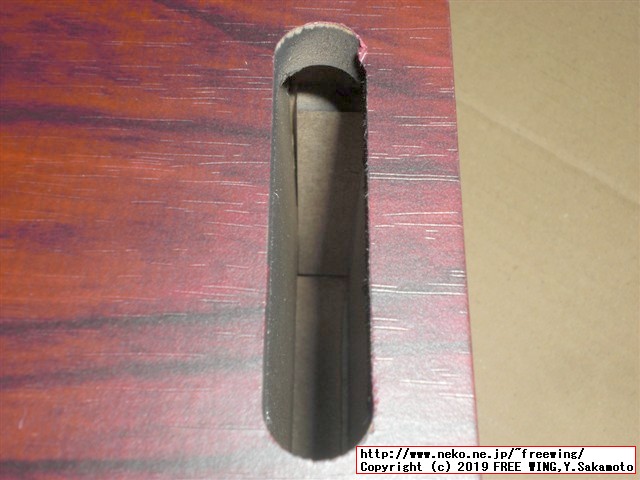

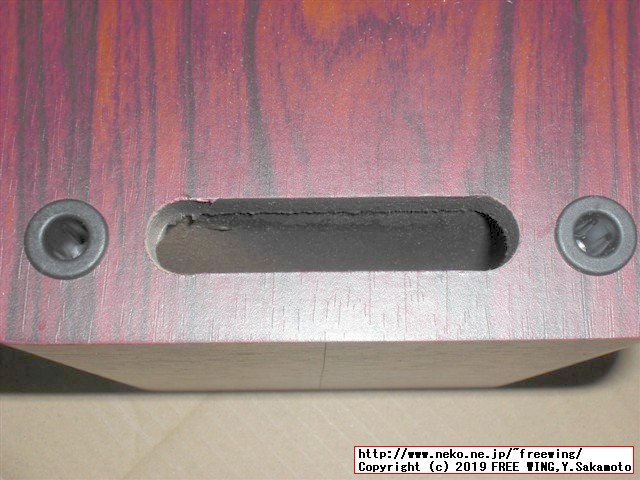

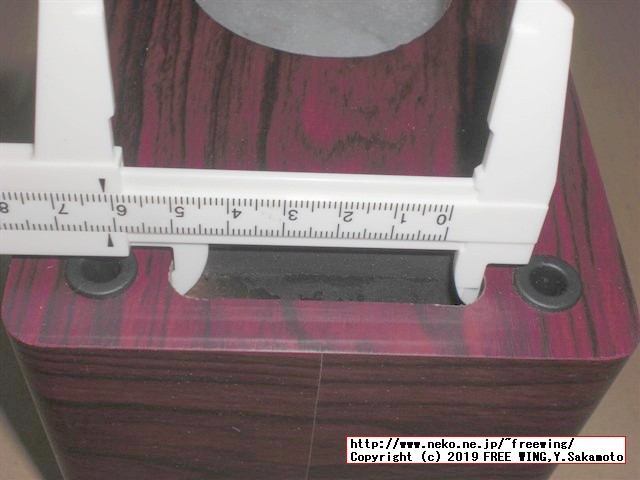

　フロントのバスレフ用のダクトの穴の横幅約７cm

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

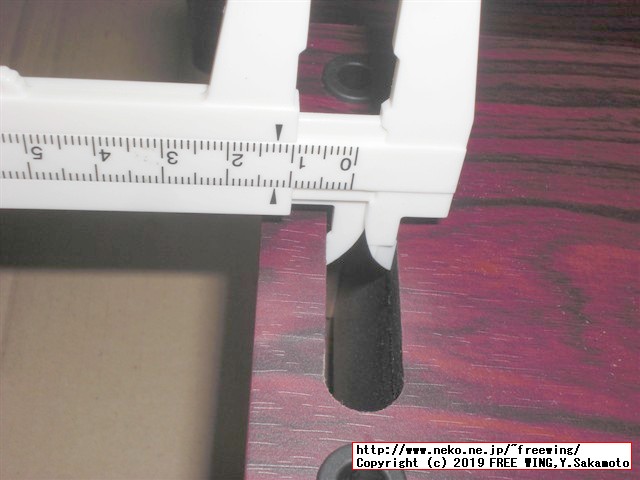

　フロントのバスレフ用のダクトの穴の縦幅約１．２cm

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

　背面の端子盤の取り付け穴の直径５cm

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

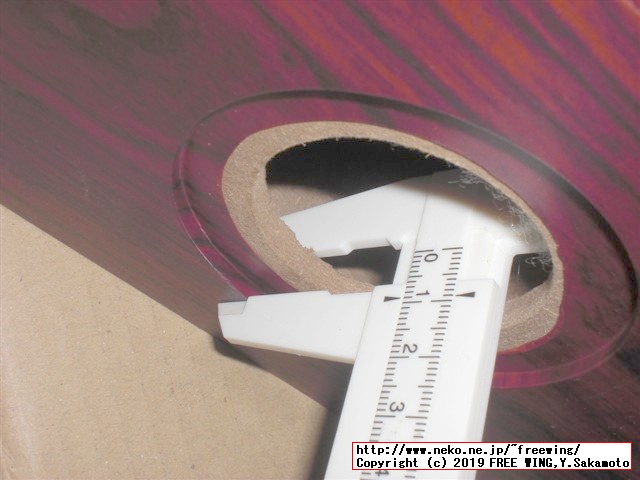

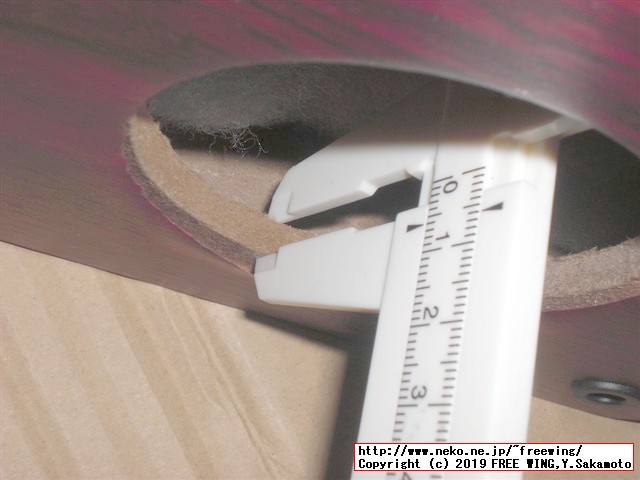

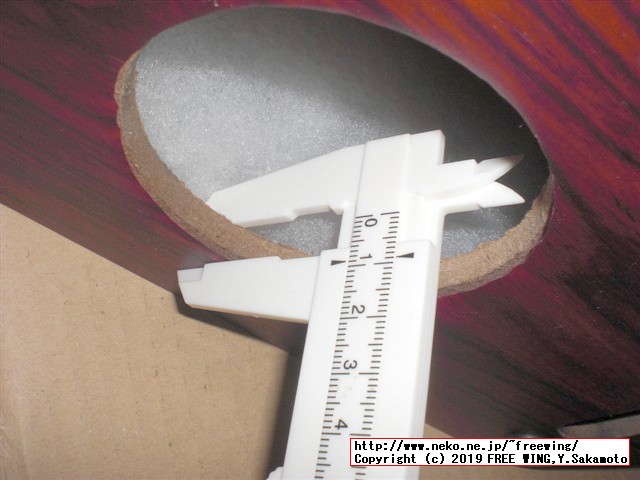

　前面の板厚９mm

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

　前面のザグリ部分の板厚６mm

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

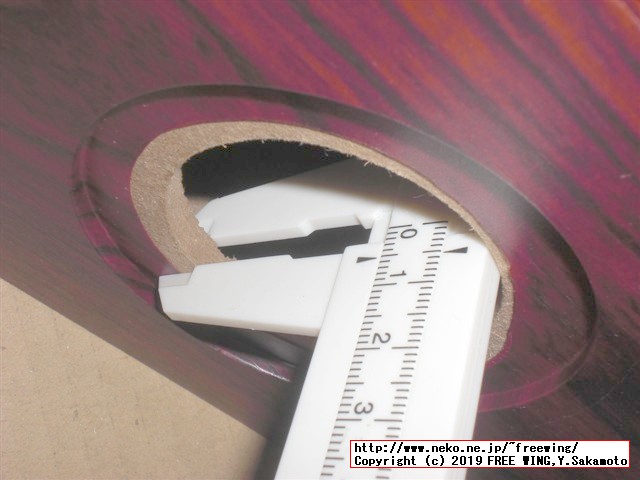

　背面の板厚９mm

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

　背面のザグリ部分の板厚６mm
　背面の端子盤の取り付け穴はザグリ（段付け）が有るのでツラいちで取り付けできます。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

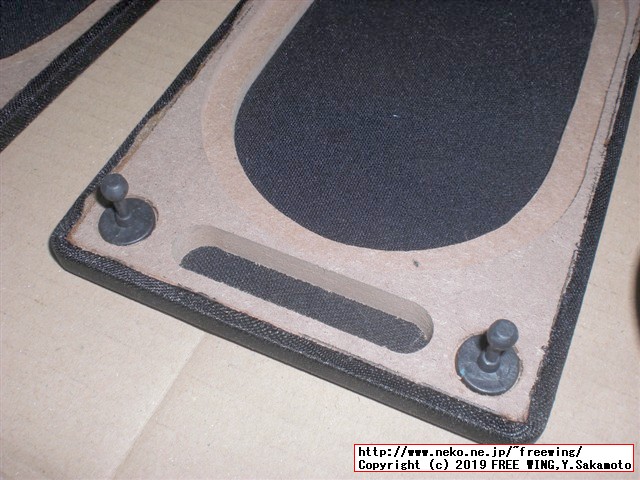

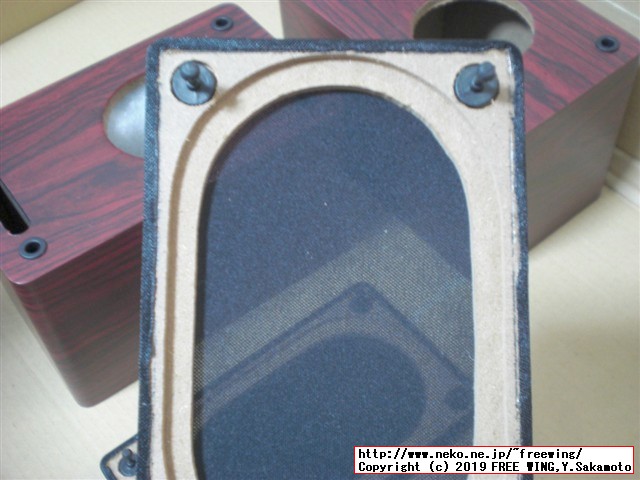

　フロントのスピーカーネット

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

　フロントのスピーカーネットの透け具合

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

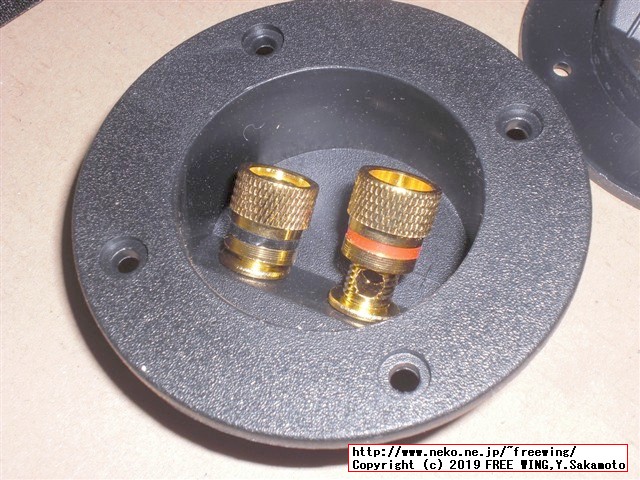

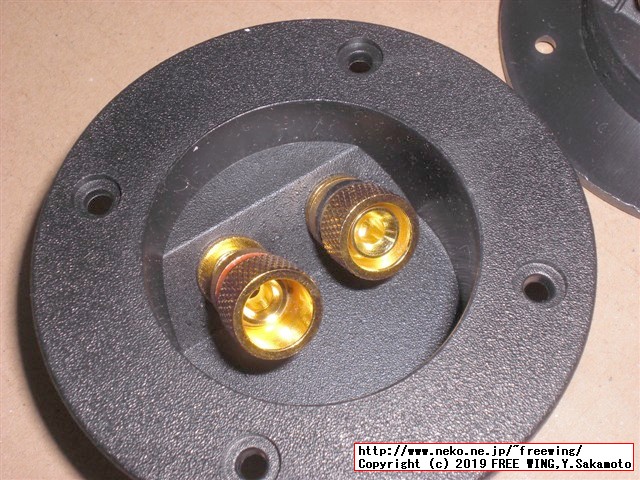

　端子盤の端子。穴あきなので配線を通せます。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

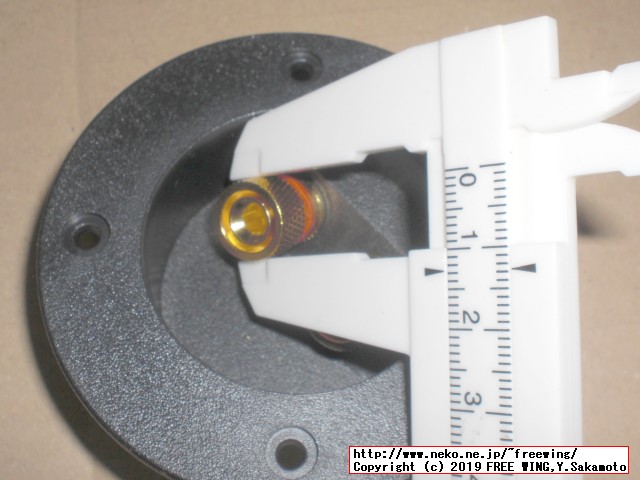

　端子盤の端子。もちろんバナナプラグにも対応。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

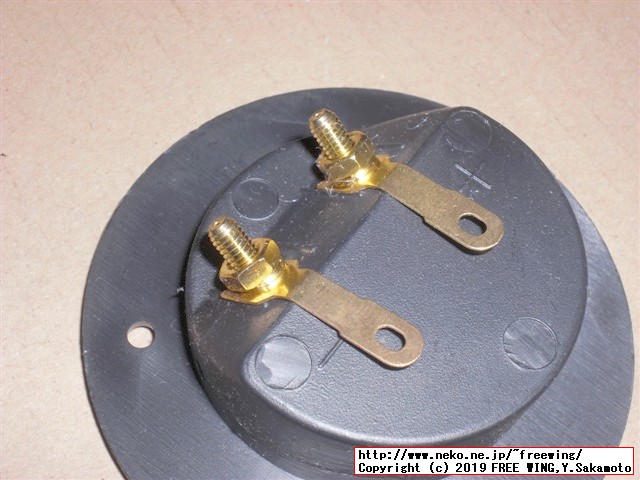

　端子盤の配線側の端子。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

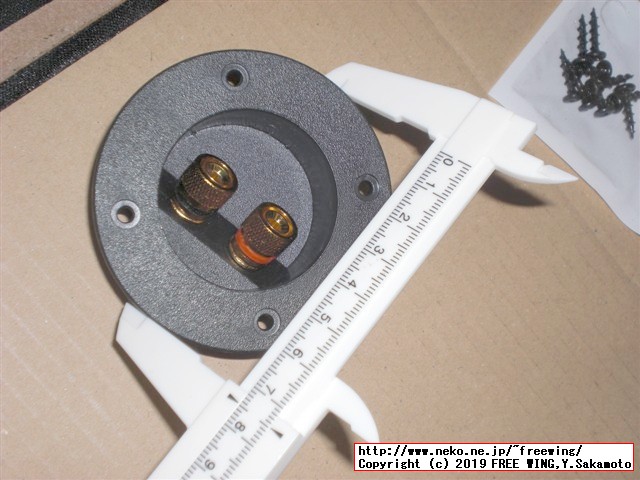

　端子盤の直径は７．５cm

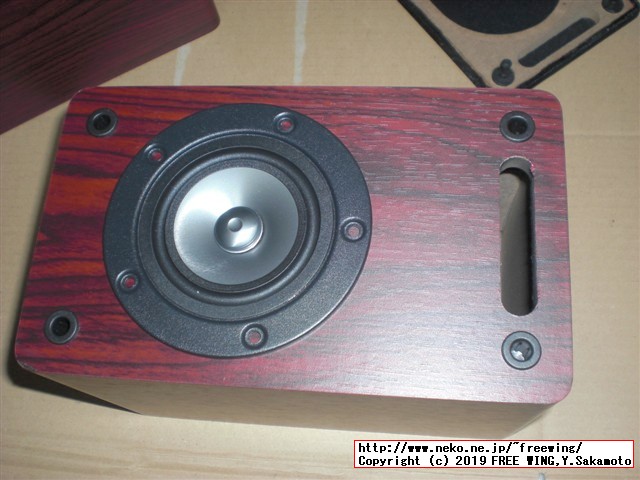

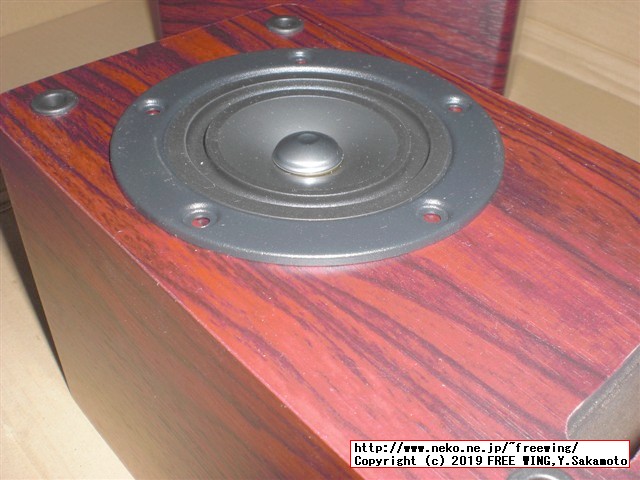

●マークオーディオスピーカーユニット OM-MF519を取り付けた所

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

　前面のスピーカー取り付け穴のザグリの直径（約９cm）よりもマークオーディオスピーカーユニット OM-MF519のフロントの直径（１０．３cm）が大きいです。

・8cmスピーカー用中華製エンクロージャーキットマークオーディオスピーカーユニット OM-MF519用に購入

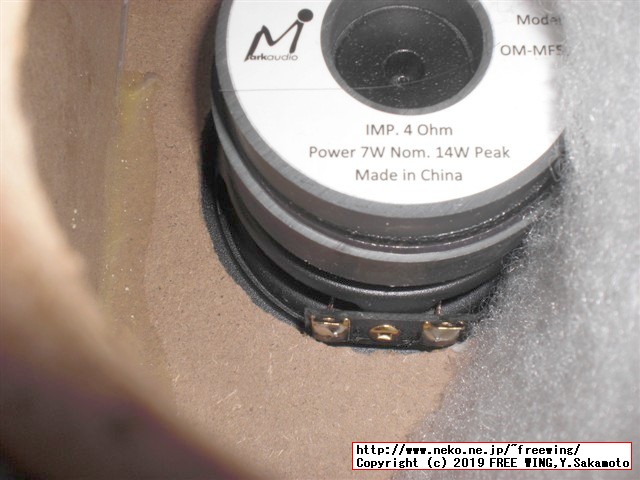

　マークオーディオスピーカーユニット OM-MF519を取り付けた箱の内部の様子。

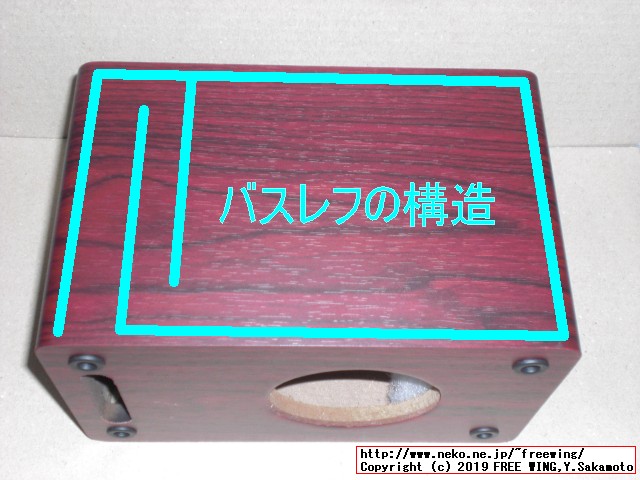

・8cmスピーカー用中華製エンクロージャーキットのバスレフの構造マークオーディオスピーカーユニット OM-MF519用に購入

　中華製エンクロージャーキットのバスレフの構造。

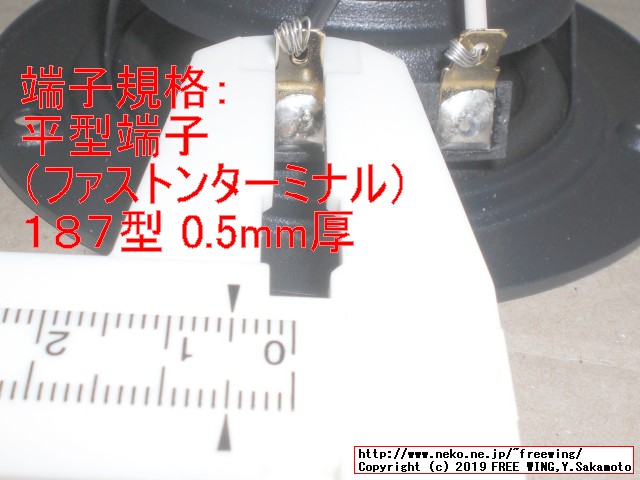

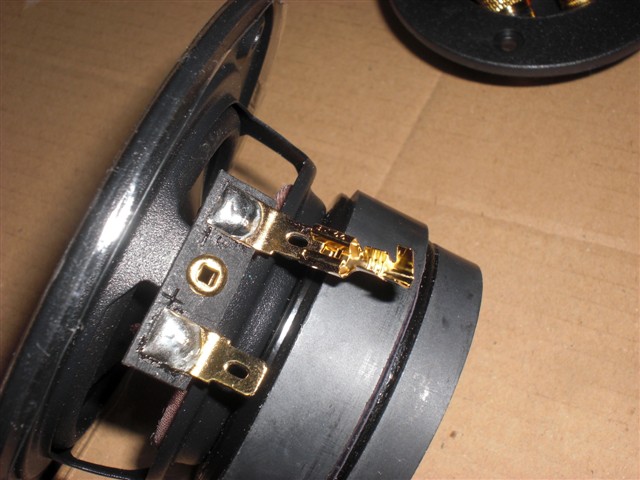

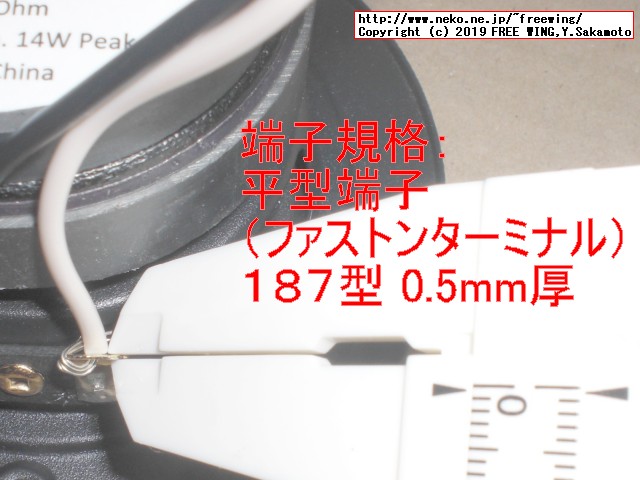

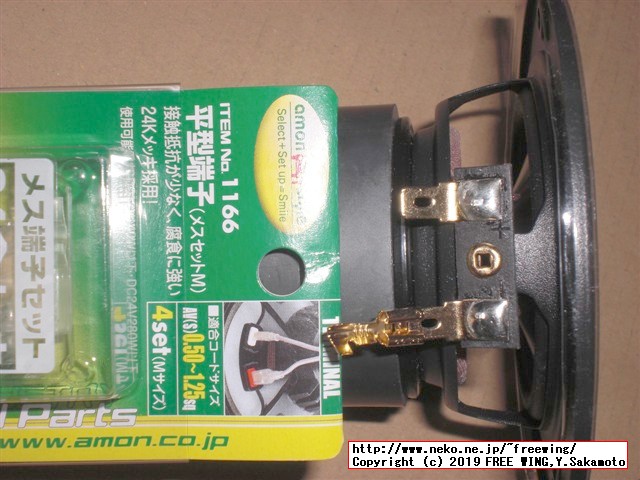

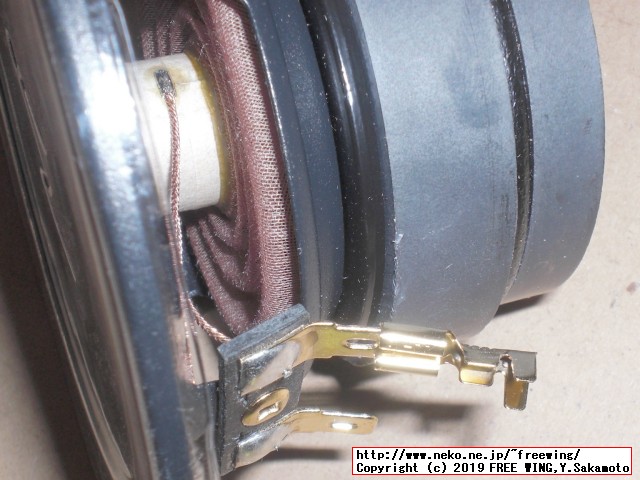

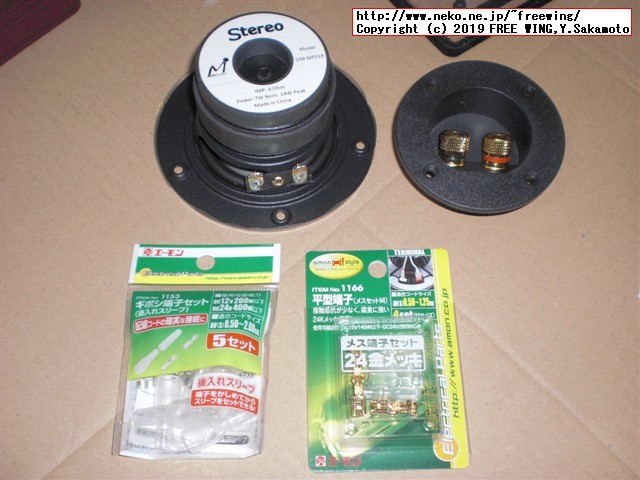

● OM-MF519 スピーカーの接続端子の規格：ファストン（平型）端子 187型（タブ厚は 0.5mm）

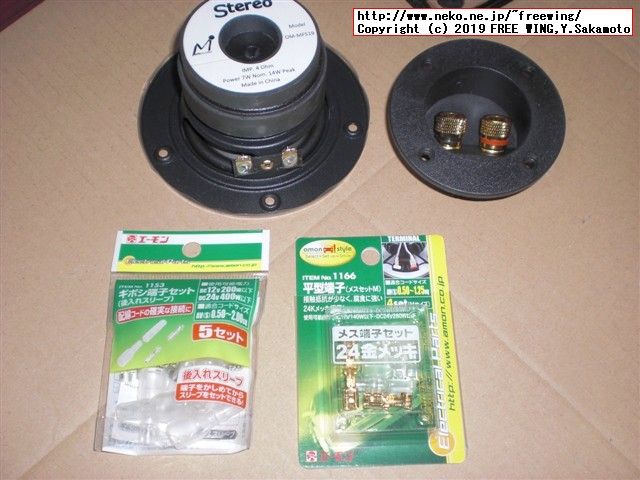

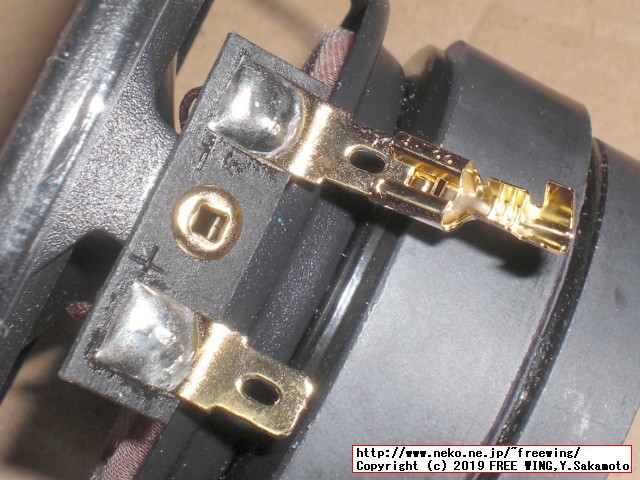

　マークオーディオ製 8cmフルレンジ・スピーカーユニット OM-MF519 スピーカーの接続端子の規格はファストン（平型）端子 187型（タブ厚は 0.5mm）。

エーモン平型端子(スピーカー用メスセット) 110型・187型各4セット 1158

ASIN: B001VNY7CC

コスパ高い！

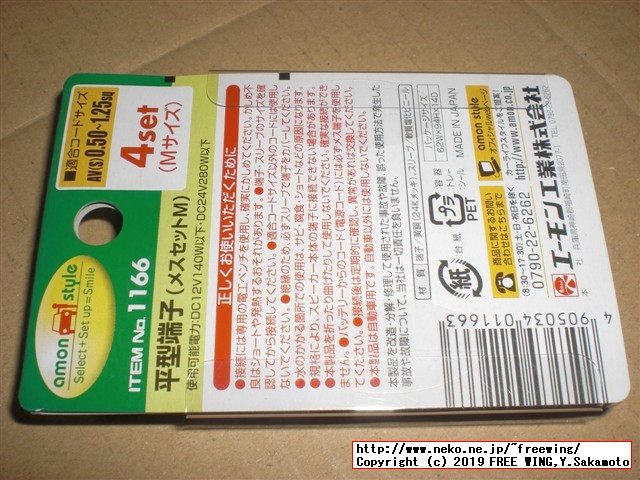

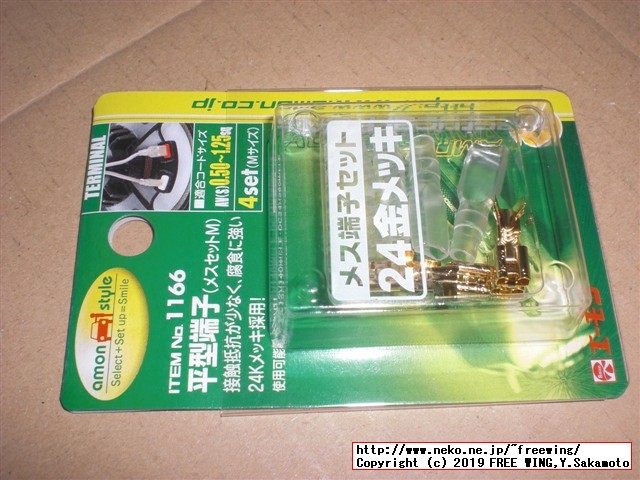

エーモン平型端子(メスセット・M) 187型 24Kメッキ 4セット 1166

ASIN: B003CIRAJ6

金メッキ！！

今回購入

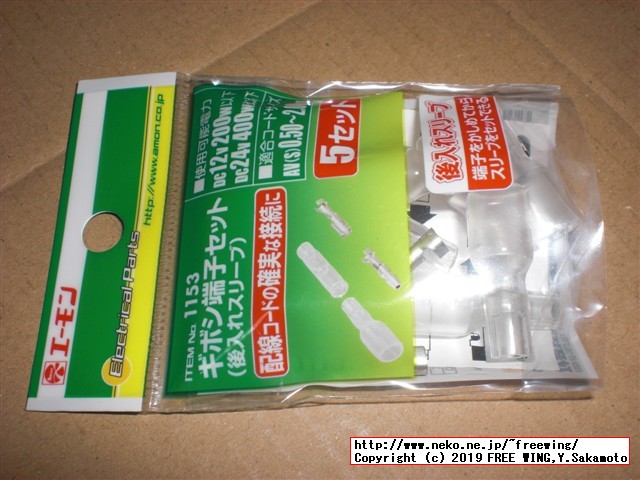

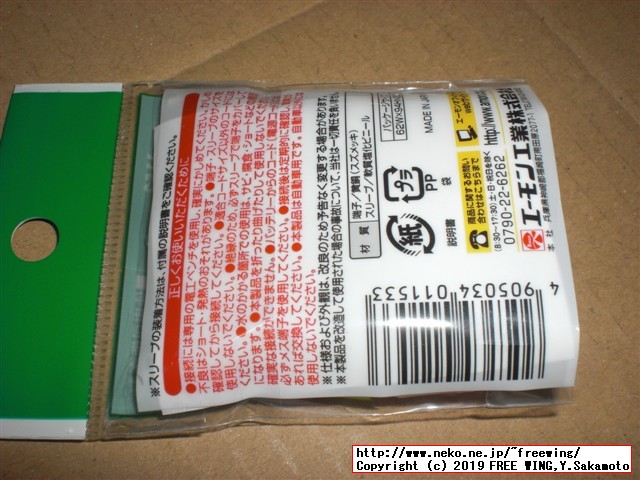

エーモン平型端子セット(スピーカー用) 187型 5セット 1134

ASIN: B001VO0DMO

・マークオーディオ製スピーカーユニット OM-MF519の接続端子の規格は平型端子 187型
