・2023/09/20

新型 Arduino UNO R4 Minimaのクローンを買った！！

(Renesas RA4M1 Arduino UNO R4 Minima clone 无名科技Nologo Tech)

Tags: [電子工作]

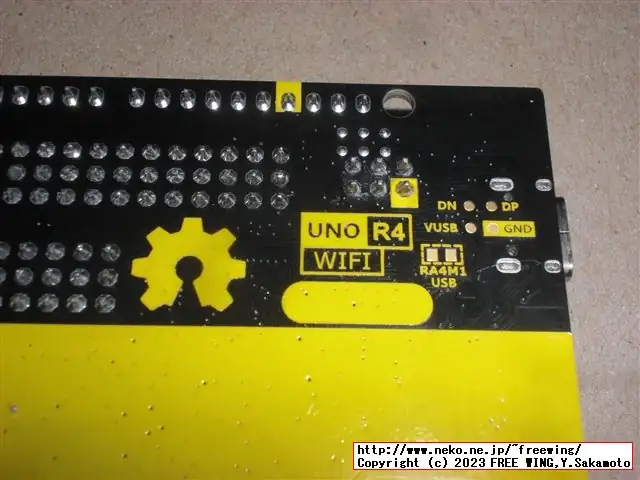

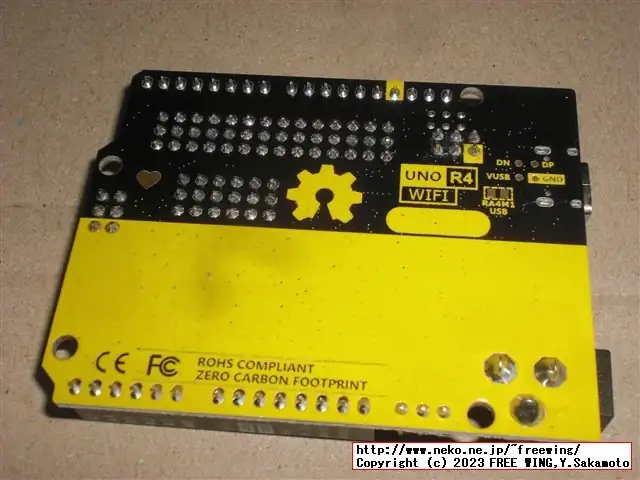

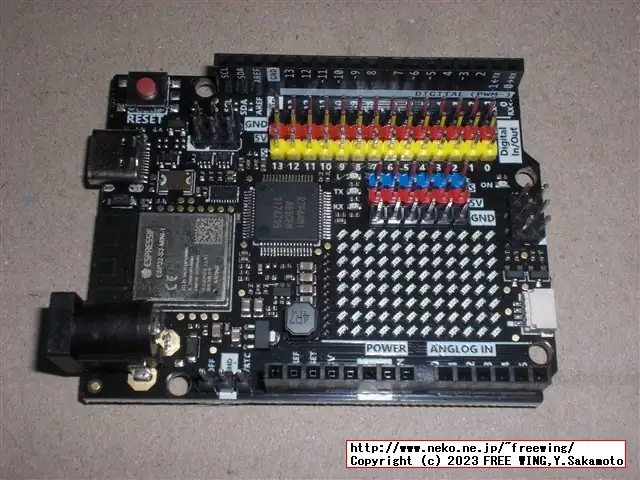

●新型 Arduino UNO R4 WiFiのクローンを買った！！

　WiFi版のクローンも買いました。
　値段は日本円でオリジナルの半額程度（US$ 18＋送料 US$ 3）
　（円高ならもっと安くなるのに！！円安めー！！！）

新型 Arduino UNO R4 WiFiのクローンを買った！！【音声無し、BGM無し】

　ちなみに、本家風の青色基板の UNO R4クローンも出回っています。

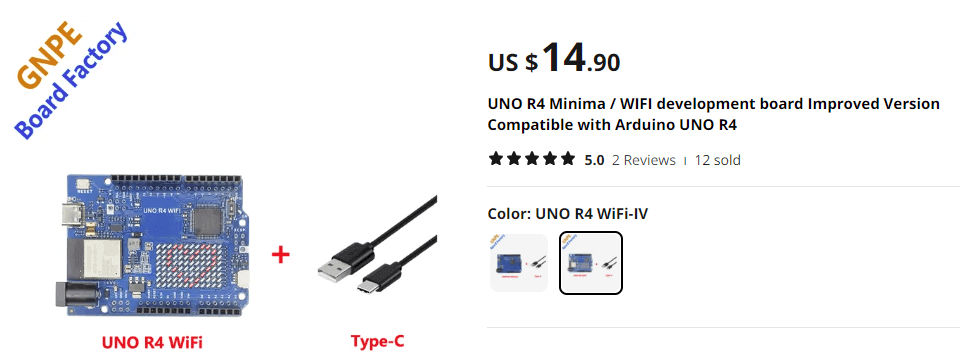

・青色基板の UNO R4クローン

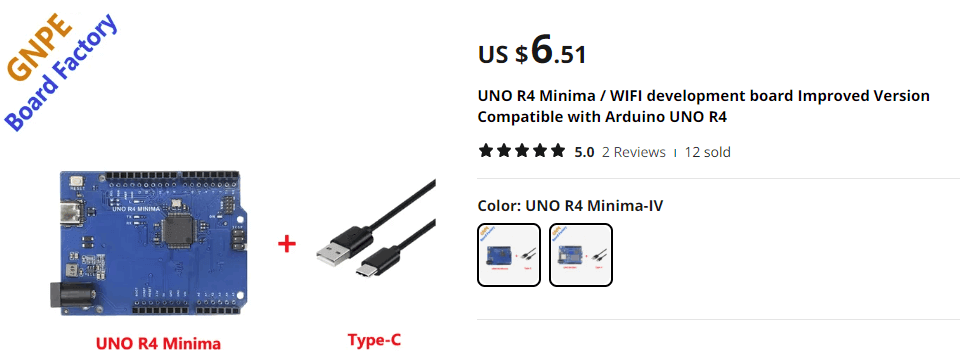

・青色基板の UNO R4クローン

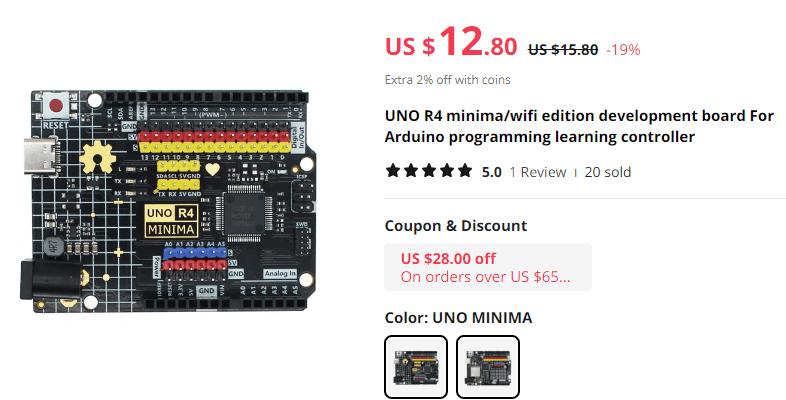

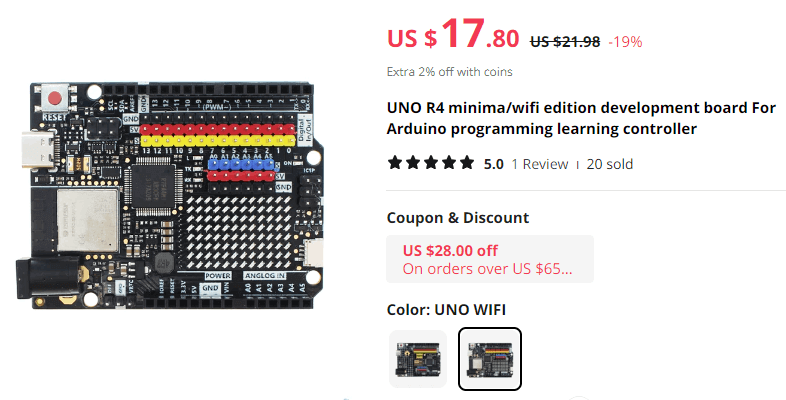

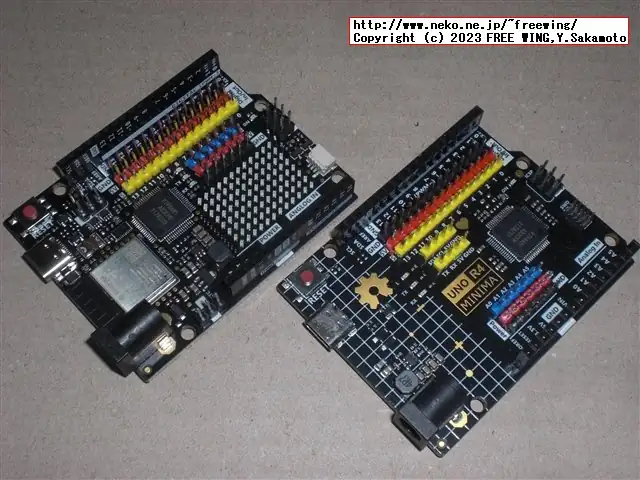

今回購入の黒基板の UNO R4クローン

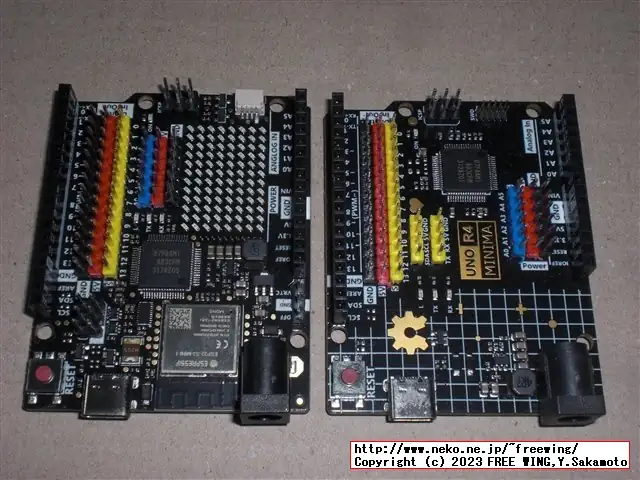

・今回購入の黒基板の UNO R4クローン

・今回購入の黒基板の UNO R4クローン

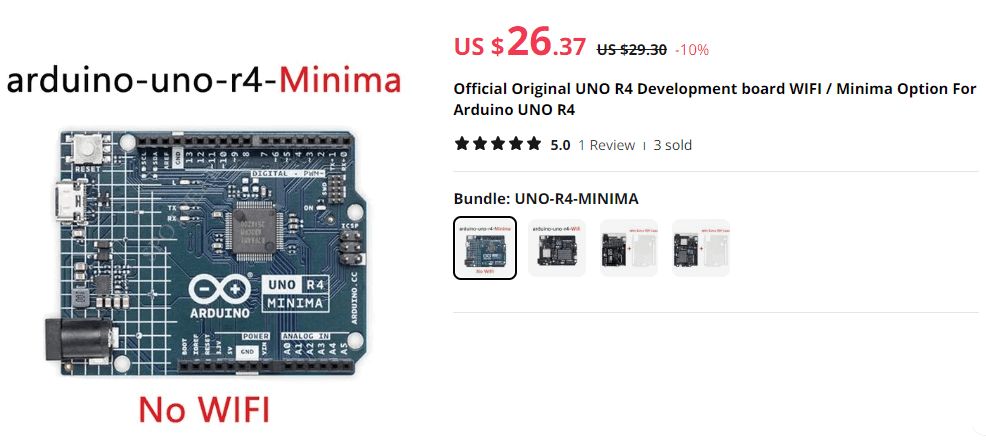

●ちゃんとした本物の Arduino UNO R4も売っています、が、日本で買う方が安い

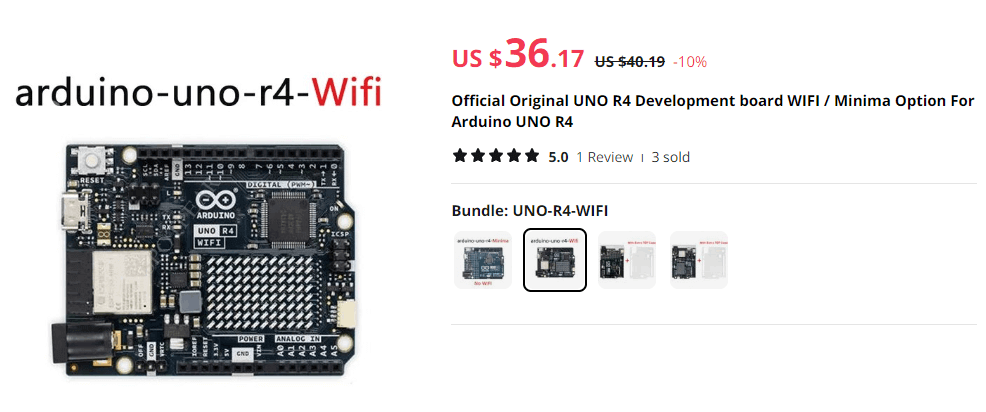

・ちゃんとした本物の Arduino UNO R4

・ちゃんとした本物の Arduino UNO R4

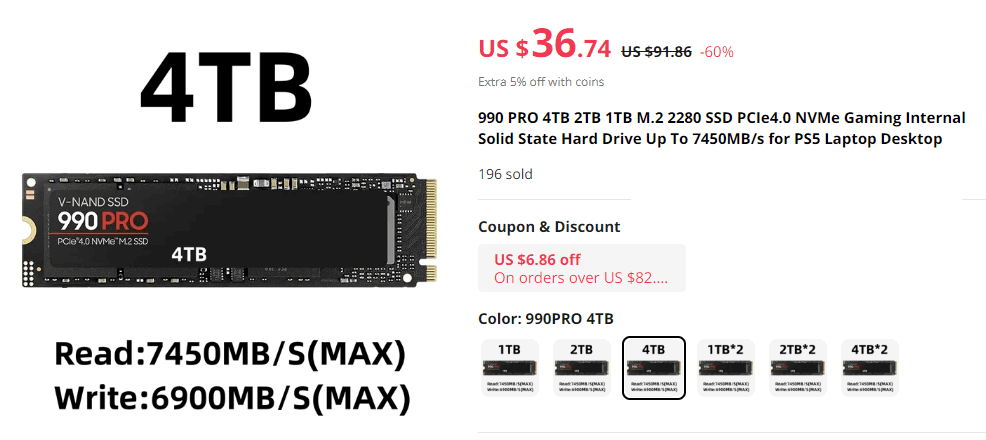

●中華通販の闇、激安 4TBの表示の NVMe SSD
・中華通販の闇、激安 4TBの表示の NVMe SSD

　「4TB」と言う型番の 32GBの SSDと言う事が考えられます。

●新型 Arduino UNO R4 Minimaのクローンを買った！！

　Renesas RA4M1 Arduino UNO R4 Minima clone 无名科技Nologo Tech
Nologo Tech - 云造科技

　値段は日本円でオリジナルの 2/3程度（US$ 13＋送料 US$ 3）
　（円高ならもっと安くなるのに！！円安めー！！！）

　Creative Commonsのオープンソースハードウェアなのでサードパーティも同じ物を自由に作れます。
　いわゆる「非公式クローン」と言う奴です。

●新型 Arduino UNO R4と従来の Arduino UNO R3との比較

Board	UNO R3	UNO R3 SMD	UNO WiFi Rev2	UNO R4 Minima	UNO R4 WiFi
Processor	ATmega328P	ATmega328P	ATmega4809	Renesas RA4M1	Renesas RA4M1
Connectivity	x	x	Wi-Fi	x	Wi-Fi、Bluetooth
Clock Speed	16 Mhz	16 Mhz	16 Mhz	48 Mhz	48 Mhz
Flash Memory	32 KB	32 KB	48 KB	256 KB	256 KB
SRAM	2 KB	2 KB	6 KB	32 KB	32 KB
I/O Voltage	5 V	5 V	5 V	5 V	5 V

Protocol	Pins
UART	RX、TX
SPI	COPI (11)、CIPO (12)、SCK (13)、CS(10)
I2C	D14 (SDA)、D15 (SCL) or A4 (SDA)、A5 (SCL)

● Arduino UNO R4 Minimaの資料

Arduino UNO R4 Minima - Arduino Official Store

Arduino UNO R4 Shield Guide

Arduino UNO R4 Minima Cheat Sheet - Arduino Documentation

Arduino UNO R4 Minimaの回路図

Uno R4 schematic - UNO R4 - UNO R4 Minima - Arduino Forum

　Fritzingの Arduino UNO R4 Minimaの Parts
Arduino-R4-Minima.fzpz Arduino UNO R4 Minima

● MCU（CPU）の資料

　RA4M1 = 256 KB Flash、32 KB RAM

RA4M1 - 48MHz Arm Cortex-M4 と LCDコントローラおよびHMI用静電容量式タッチセンサ搭載 32 ビットマイクロコントローラ - Renesas
　（URLがクソ長い）

Renesas RA4M1グループ

Renesas RA4M1 Group Datasheet 32-bit MCU

●新型 Arduino UNO R4 Minimaで I2Cで OLEDを動かしました！

　とりあえず I2Cで OLEDを動かしました！
Arduino UNO R4 Minima clone RA4M1 R7FA4M1

●新型 Arduino UNO R4 Minimaをプログラム書き込みモードにする方法

　リセットボタンを素早く 2回押す。
　プログラム書き込みモードは LEDがボワーンボワーンと点滅して COMポートが見える様になる。

・2023/09/24

【動画で解説】新型 Arduino UNO R4を IDEが認識しない時の解決方法！
Arduino UNO R4の COMポートを IDEが認識しない場合の解決方法

Arduino UNO R4 Minima [ABX00080] - Renesas RA4M1 - USB-C、CAN、DAC(12ビット)、OP AMP、SWDコネクタ

ASIN: B0C78K4CD4

waves XD-203 Arduino UNO用多機能 I/O シールドセンサーシールド学習用

ASIN: B089KBC9GZ

KKHMF Duemilanove MEGA2560 MEGA1280 キーパッドシールド LCD 1602 Arduino用

ASIN: B0151EBB8O

KEYESTUDIO USBケーブル付きArduino UNO R3用 V4.0開発ボード

ASIN: B08H1RB61B
※ AVRです

Freenove ボード V4 を搭載したアルティメットスターターキット (Arduino IDE に対応)、274 ページの詳細なチュートリアル、217 アイテム、51 プロジェクト

ASIN: B08B4D5MV5
※ AVRです

● Arduino IDEのプログラム内で新型 Arduino UNO R4や AVR、RP2040を判別する方法

・2023/09/24

Arduino IDEのプログラム内で新型 Arduino UNO R4や AVR、RP2040を判別する方法
How to determine new Arduino UNO R4、AVR、RP2040、ESP32 in the Arduino IDE program

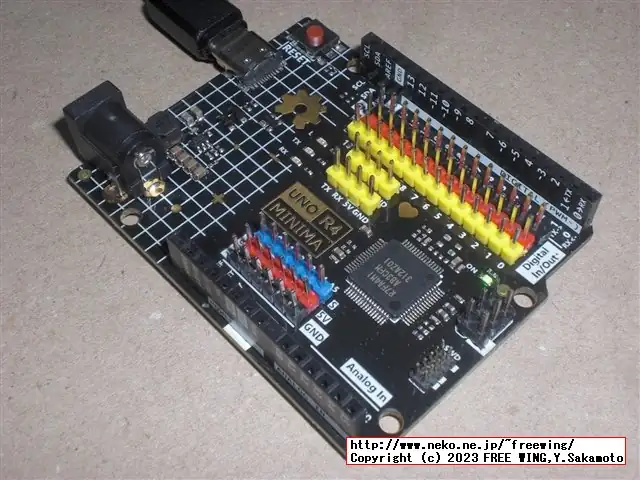

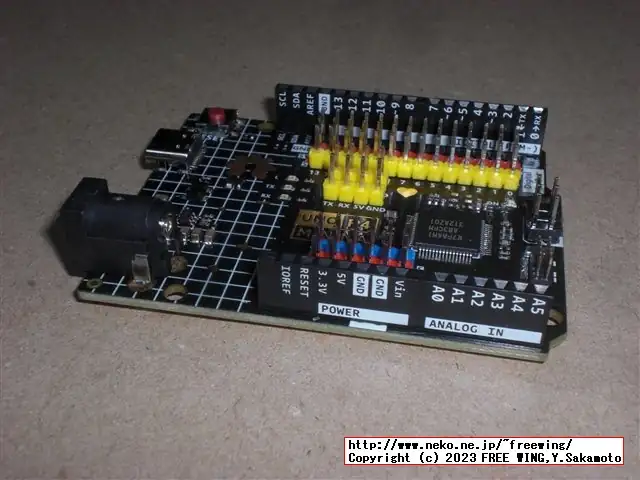

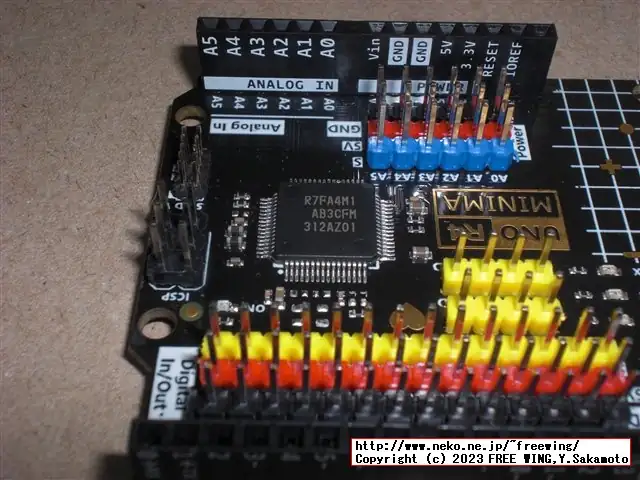

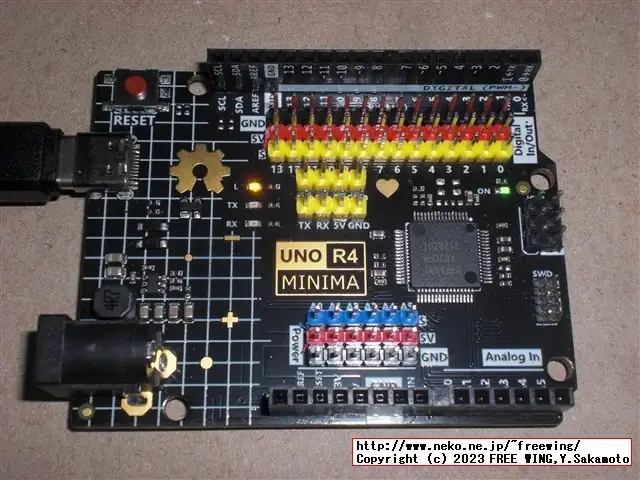

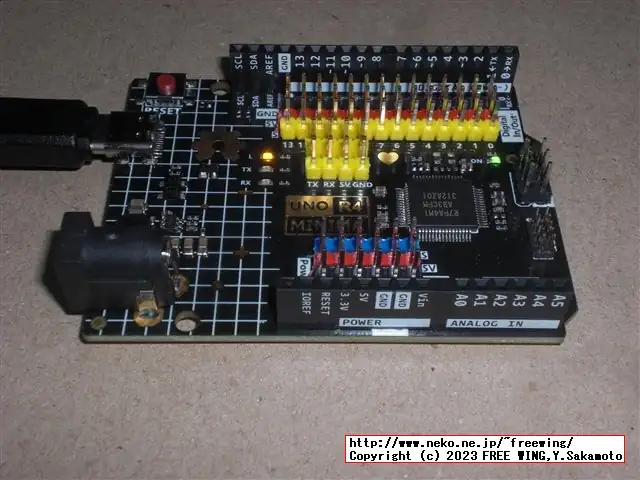

●新型 Arduino UNO R4 Minimaのクローンの写真

　Arduino UNO R4 Minima clone COMポートの認識 USB\VID_2341&PID_0069&MI_00

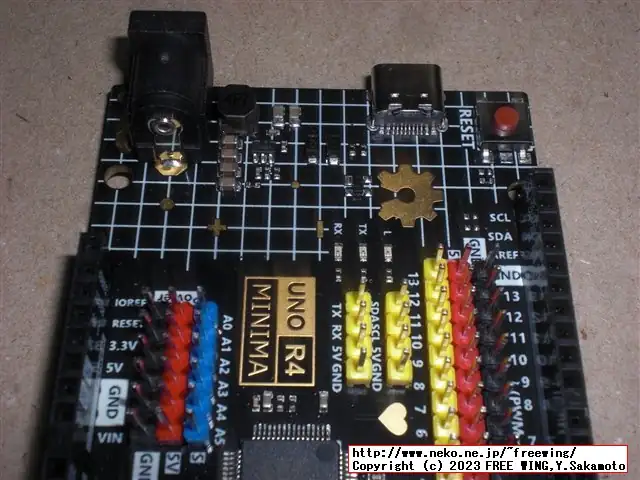

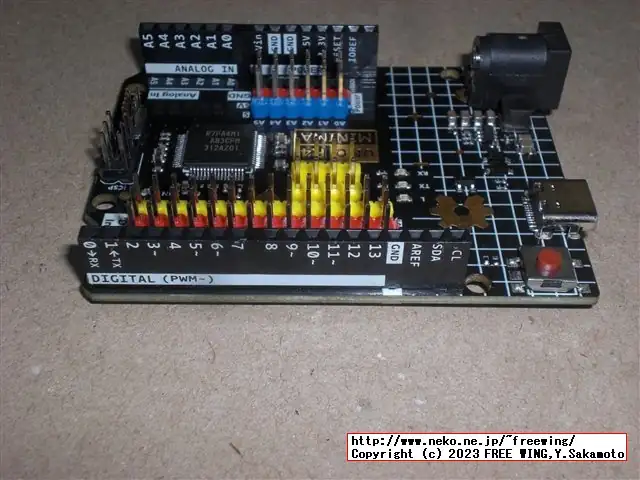

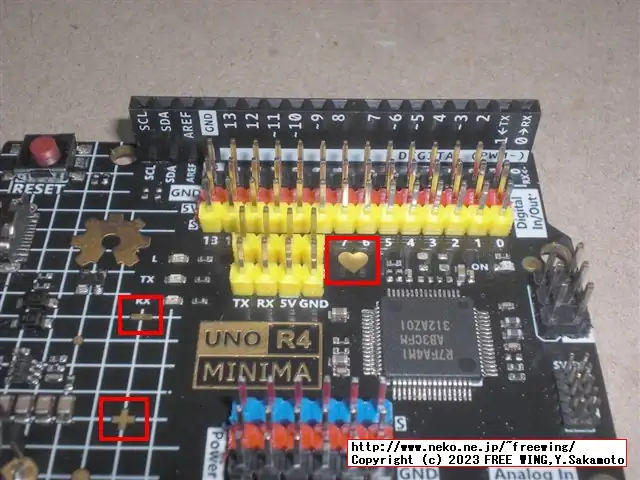

　I/Oが通常の Arduinoのソケットの他に{ピン}が立っているので実験しやすいです！
　オリジナルの UNO R4は無駄に基板に「空き地」が有る。

　＋－のランドも有ります！

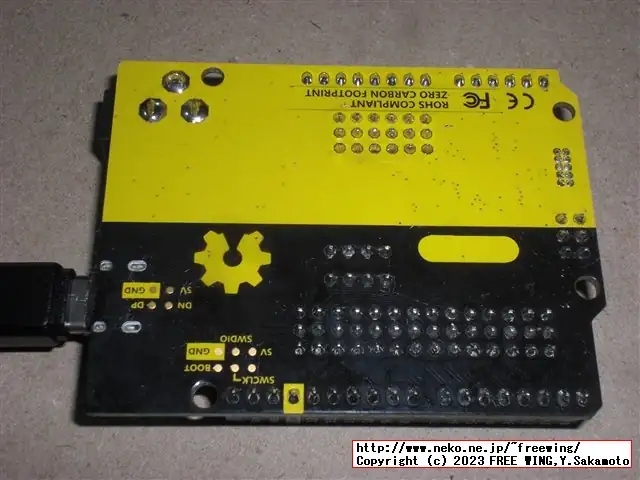

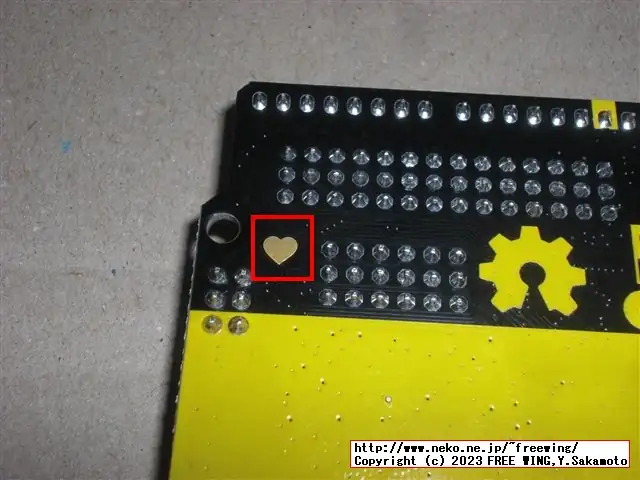

　LOVEパッドも有ります！（オリジナルは基板の裏面）
The way how to use Arduino UNO R4 MINIMA's LOVE pin - UNO R4 UNO R4 Minima - Arduino Forum

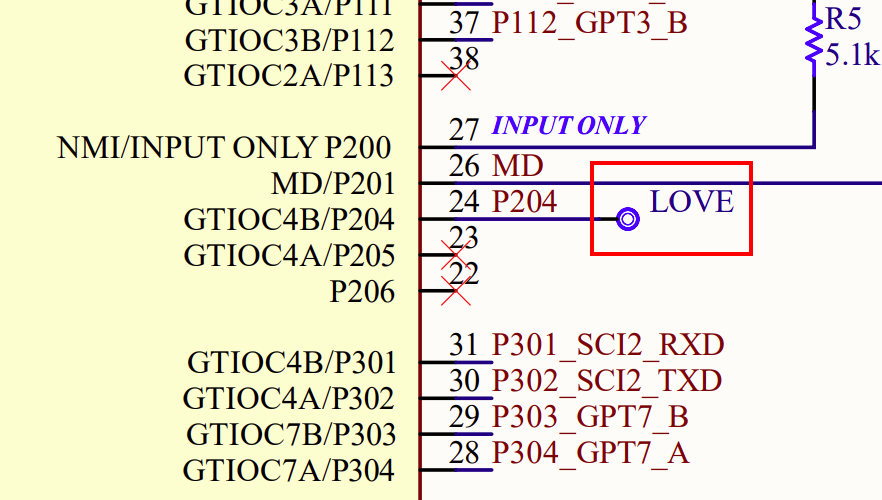

　LOVEパッドは P204に配線されています。
・Arduino UNO R4 LOVE pad

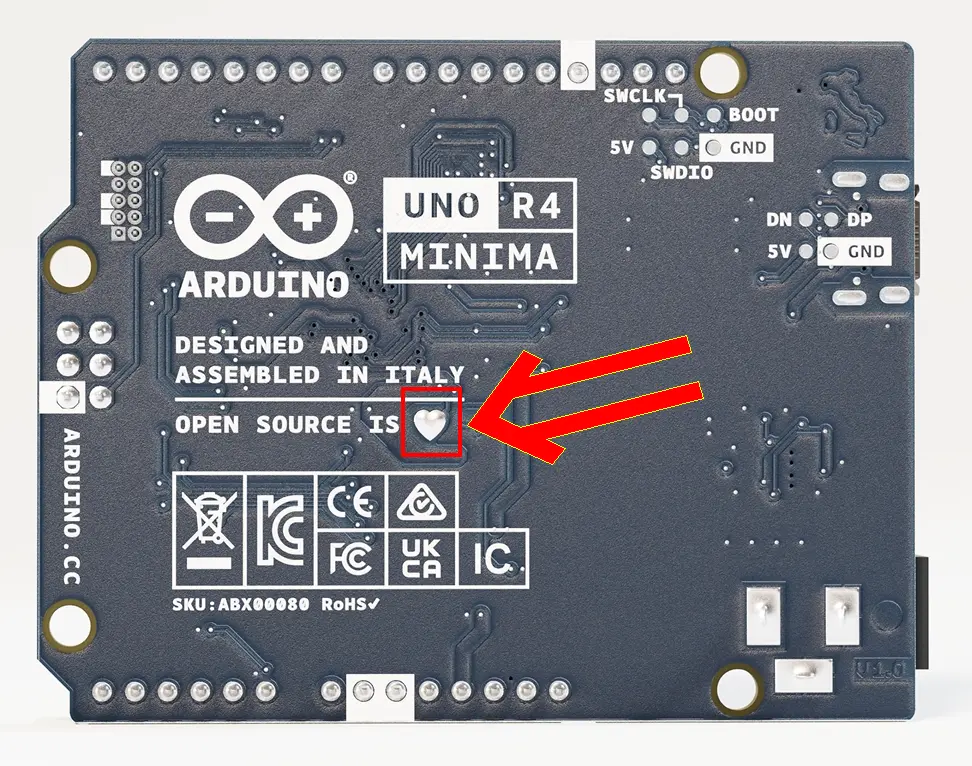

・Arduino UNO R4 LOVE pad（オリジナルは基板の裏面）

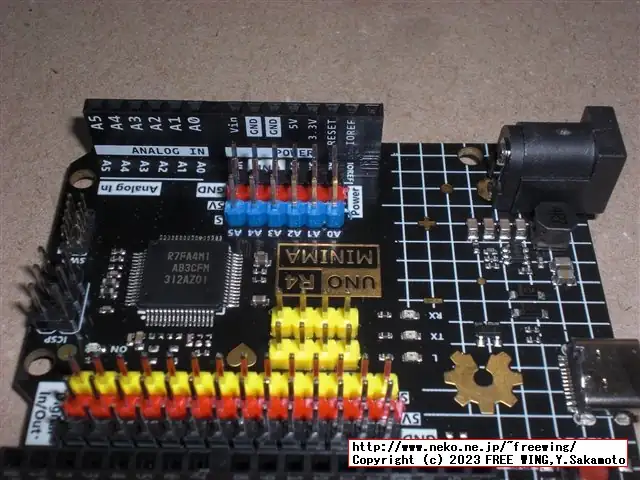

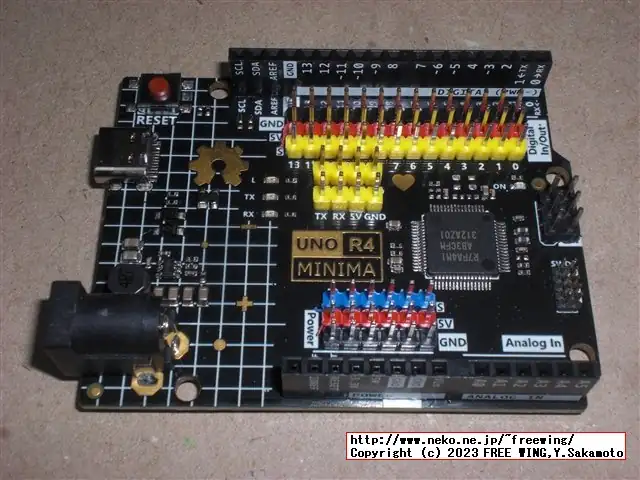

・新型 Arduino UNO R4 Minimaのクローンを買った！！

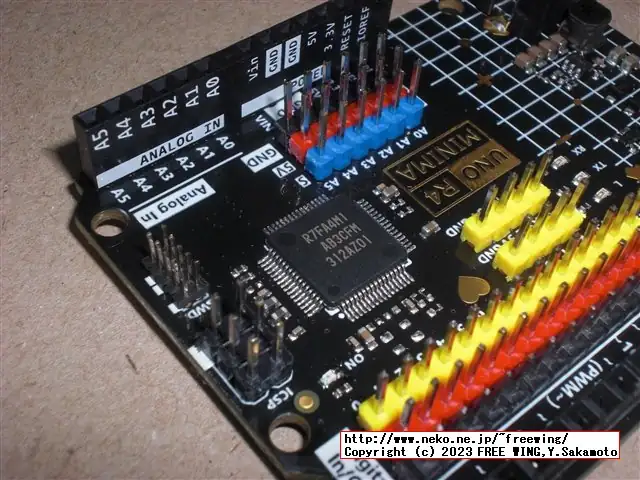

　RA4M1 R7FA4M1！

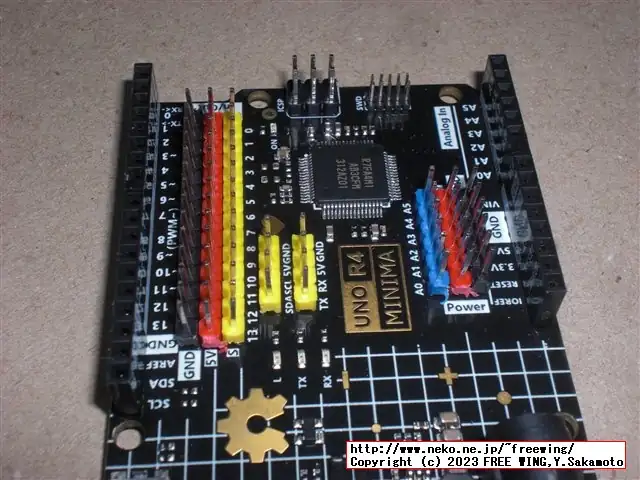

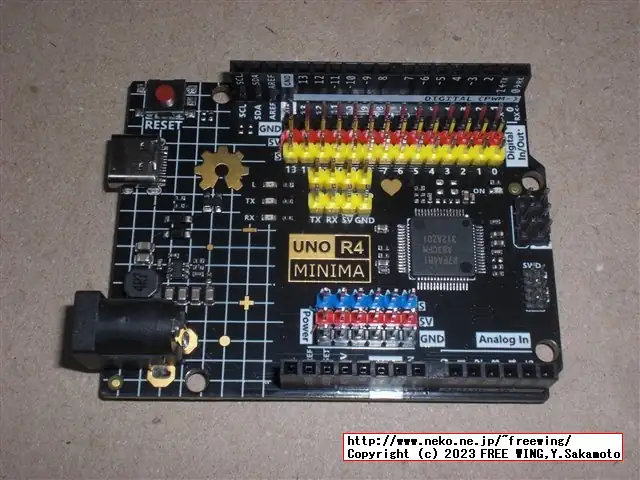

・新型 Arduino UNO R4 Minimaのクローンを買った！！

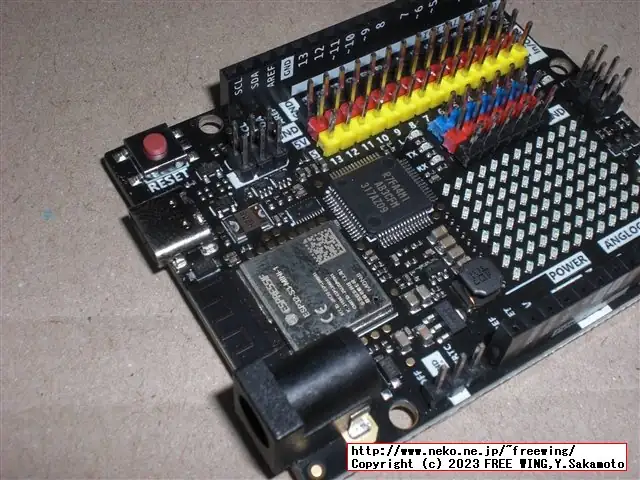

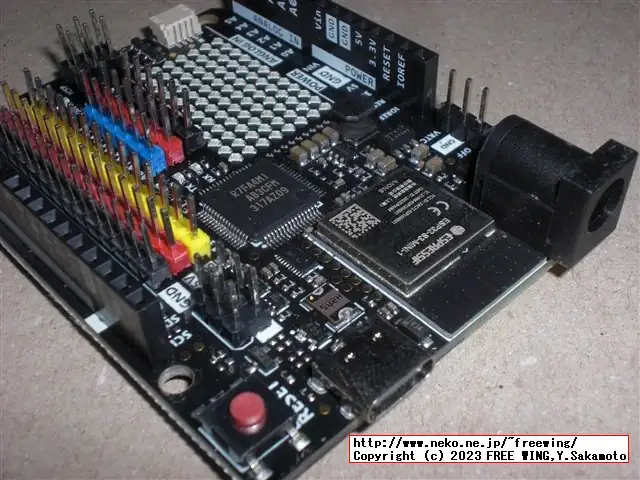

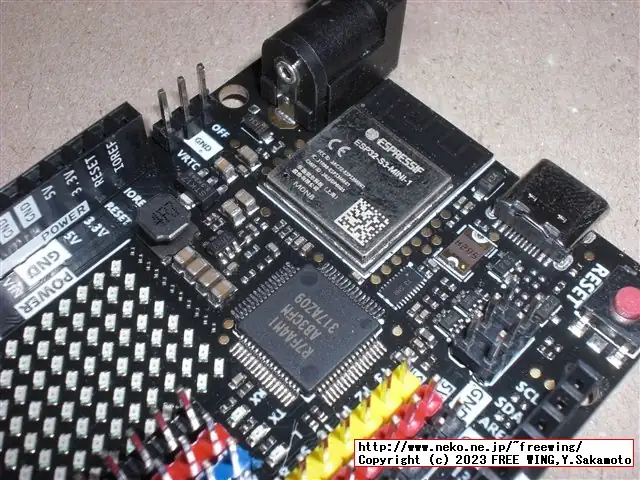

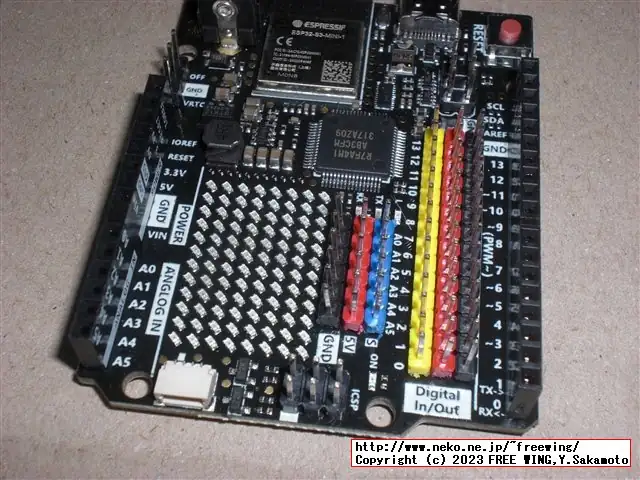

●新型 Arduino UNO R4 WiFiのクローンを買った！！

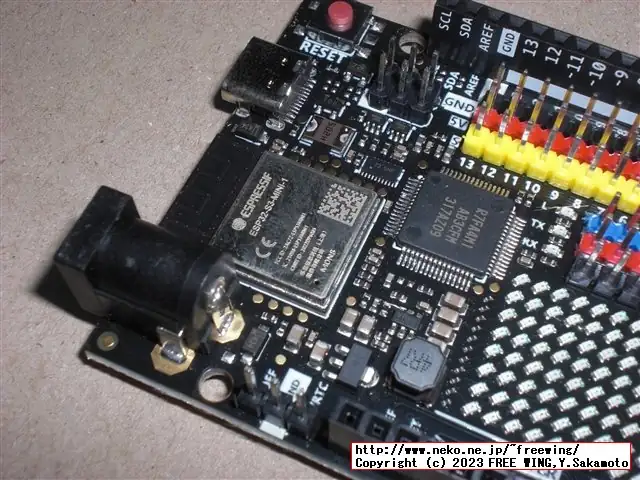

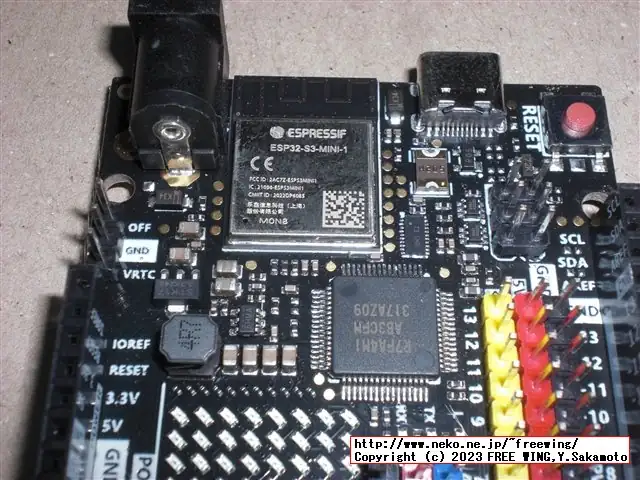

　WiFi Bluetooth機能として ESP32-S3を載せています。

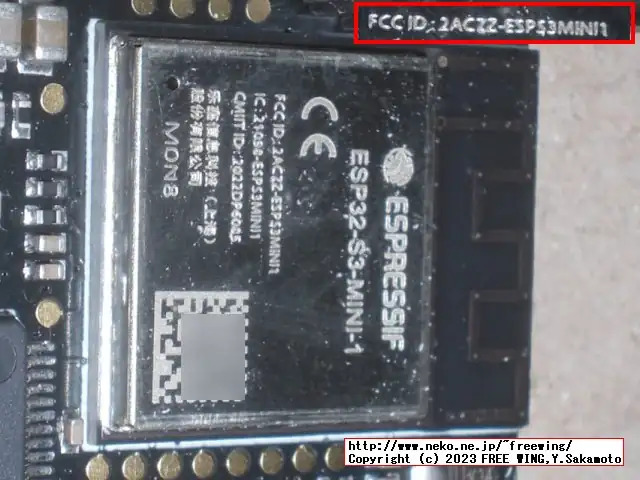

　ESP32-S3-MINI-1 FCC ID: 2AC7Z-ESPS3MINI1

ESP32-S3-MINI-1-N8 Espressif Systems - DigiKey
　ESP32-S3-MINI-1は DigiKeyで 2800円程度で売っています。

　メインの Renesas RA4M1よりもサブの ESP32-S3の方が遥かに高性能で使い勝手が良いのは言っちゃ駄目（笑）

ESP32-S3 Wi-Fi & Bluetooth 5 (LE) MCU - Espressif Systems

CPU MCU	ESP32-S3	Renesas RA4M1
Processor	XTensa LX7	ARM Cortex-M4
Core	2 core	1 core
Connectivity	Wi-Fi、Bluetooth	x
Clock Speed	240 Mhz	48 Mhz
Flash Memory	384 KB	256 KB
SRAM	512 KB	32 KB
I/O Voltage	3.3 V	5 V

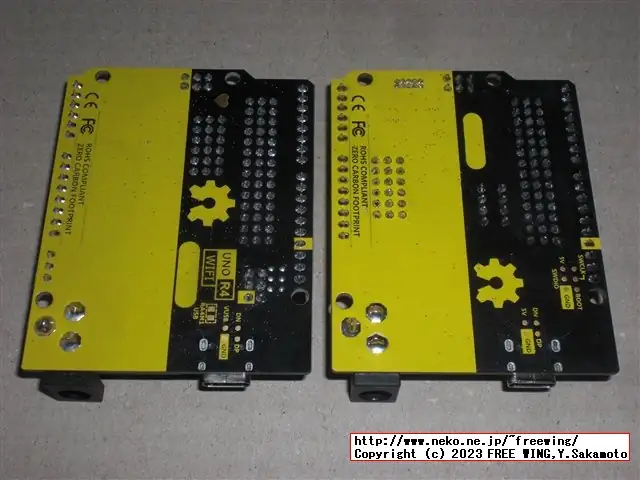

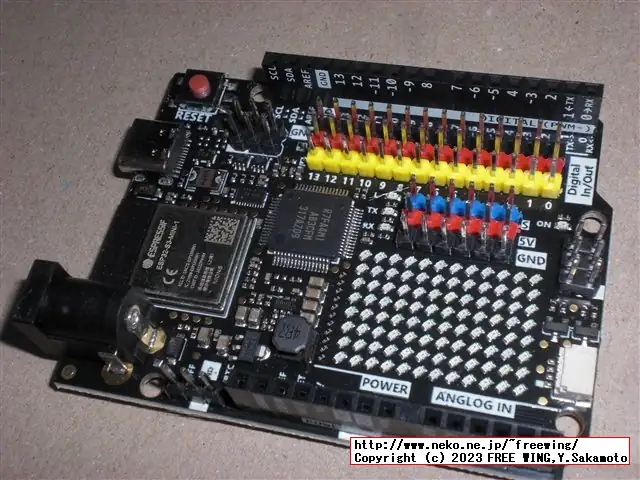

・新型 Arduino UNO R4 WiFiのクローンを買った！！

　ESP32-S3-MINI-1 FCC ID: 2AC7Z-ESPS3MINI1
