WE ARE THE GALAXIANS
MISSIONS DESTROY ALIENS


GAME OVER
GAME START !


長年の夢であったギャラクシアン基板のスパルタン２化に成功！
（本当はインベーダー基板だったんだけどインベーダーはｉ８０８０だから後回しにしました。 回路的には見切っているので時間を見てのんびり実現したい。実現したいといえばＭＺ−８０Ｋもやりたい。）

※2002/10/10追記 インベーダーは OPENCORES.ORG の Daniel Wallnerさん のVHDLによるMidway 8080 system boardのおかげで 実現 できました！


AKI-80とスパルタン２基板(これだけの部品＆大きさで下記本物基板相当を実現しております。)

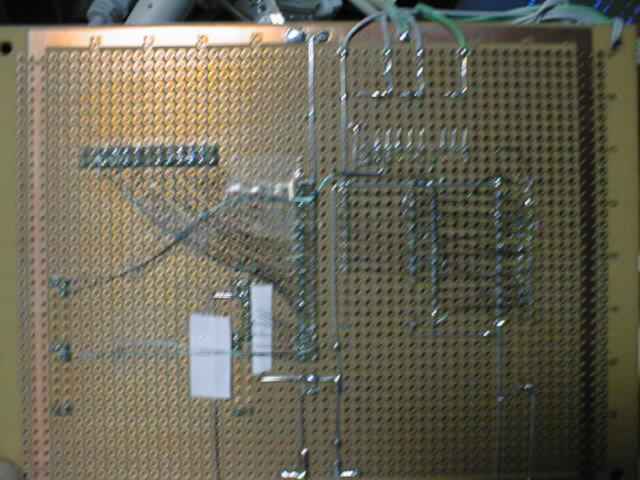

基板配線はシンプルです

画面表示は下記問題点が残っています
・背景の星スクロールが下から上に流れる

オーディオ関係は全くありません。(アナログ系だから)


使用部品：
ＡＫＩ−８０シルバー（アドレスデコーダー部分を改造済み）
スパルタン２−１４４基板
２７Ｃ２５６−３個（プログラム用１個、キャラクター用２個）

消費電流：＋５Ｖ供給部分で実測１００mA程度！
なんとＡＫＩ−８０＋スパルタン２−１４４基板＋ＥＰＲＯＭで１００mAです！
スパルタン２動作クロック：１９．６６０８ＭＨｚ供給
ＡＫＩ−Ｚ８０動作クロック：６．５５３６ＭＨｚ
TMPZ84Cの規格では６ＭＨz動作時の消費電流は３５mA
２７Ｃ２５６のの消費電流は２０mAと見た場合
１００−（３５＋２０x３）＝５でスパルタン２部分は５mA程度でしょうか？
とりあえず凄い低消費電流ですね。（強引に結論づけ）


デザイン方法：
回路図入力９７％＋Verilog３％
ギャラクシアンの回路図をそのまま入力していきました。
回路図ライブラリに無い一部の部品をVerilog記述で補いました。

ギャラクシアンを移植した理由
・昔からＣＰＬＤでの置き換えを夢見ていた（これが一番大きいです）
・オリジナル回路図を持っている
・オリジナル基板を持っている
・カスタムチップを使用していない
・過去にプログラムを逆アセ＆解析しているので動きを把握している
・過去に基板配線を追っかけてある程度動作を把握している
・ＡＫＩ−８０を使えば省力化できる
・回路図入力で入力したモノがそのままで本当に動くかどうか実験したかった
・スパルタン２の題材として適当だと思った
それにしてもスパルタン２と出会えたのはラッキーでした。それまでラティスＣＰＬＤ（１ｋ系と２ｋ系）しか使ったことが無かったので、出会わなければ永久に実現はできなかったでしょう。当時はispSYNARIOで頑張って途中まで回路図入れてましたが、基板配線が大変だなぁと机上で終わってしまいました。

FPGA Xilinx XC2S100-5TQ144 :SPARTAN-2
CPU TOSHIBA TMPZ84C015BF-10:Z80+alpha
RAM any 62256 :Work AREA
ROM any 27C256 :Program AREA
ROM any 27C256 x2 :Character ROM

Design method:
Schematic 97% + Verilog 3%
No Sound(No Analog)


A simulation model of GALAXIAN

THIS CODE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

You are responsible for any legal issues arising from your use of this code.

You must agree to this disclaimer before downloading the code

Version 20021010 Inital Release GALAXIAN.LZH

(It cannot download via translation proxy.)
http://freewing-web.hp.infoseek.co.jp/sp2galx/galaxian.lzh
ＸＣ２Ｓ０５０の使用率



手前味噌ですが 自作ロジックスコープ が大活躍しました。



黄色マークの部分をスパルタン２に収めました。
オレンジマークは外付け部品です。
ＶＲＡＭ・ＯＢＪＲＡＭ・ＬＲＡＭをスパルタン２のＢＬＯＣＫ−ＲＡＭに割り当てました。


本物のギャラクシアン基板
Ａ３より一回り大きいくらいです。


ＭＡＭＥやＳＰＡＣＡＤＥ等のエミュレータが出る以前から’実機’で改造とかしていました。
２７１２８のＲＯＭが載るようにしてます。
