[NEW] 2017/05/30

中国の防犯性能に優れた防犯扉の紹介、防犯意識が日本とは雲泥の差 中国の防犯性能に優れた防犯扉の紹介、防犯意識が日本とは雲泥の差

(中国の超防犯扉 回転ロック式のデッドボルトが 9本も有る PanPan製の玄関扉、日本の扉がオモチャに感じる位凄い)

Tags: [中国旅行記], [中国語]





●中国の玄関の鍵の紹介です。

 中国はピッキングに拠る泥棒が多いのか、日本とは全く異なる構造の玄関をしています。

 その例として、まず、一般的なアパートの玄関の写真を見てみましょう。
 いずれの写真も外から撮った写真になります。

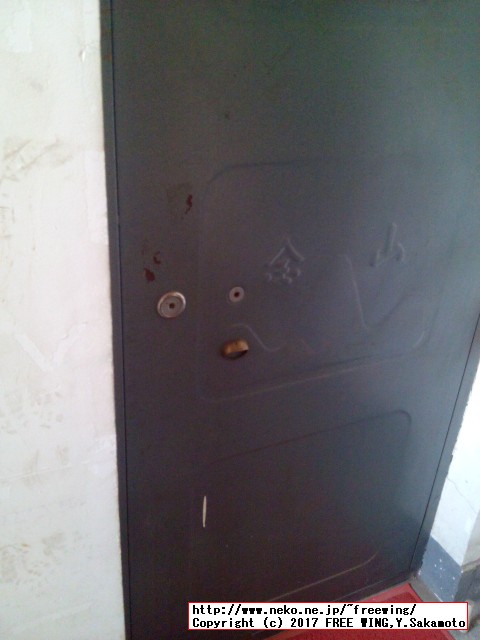

・中国の一般的なアパートの玄関の写真、日本との違いがわかりますか?

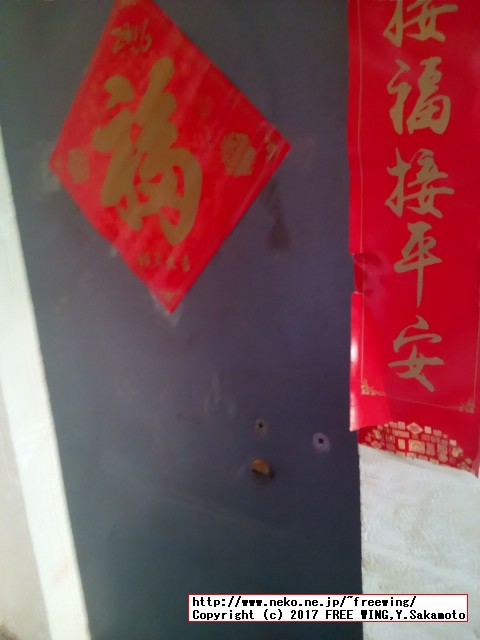

中国の一般的なアパートの玄関の写真、日本との違いがわかりますか?


・中国の一般的なアパートの玄関の写真、日本との違いがわかりますか?
中国の一般的なアパートの玄関の写真、日本との違いがわかりますか?


・中国の一般的なアパートの玄関の写真、日本との違いがわかりますか?
中国の一般的なアパートの玄関の写真、日本との違いがわかりますか?


・中国の一般的なアパートの玄関の写真、日本との違いがわかりますか?
中国の一般的なアパートの玄関の写真、日本との違いがわかりますか?



 そうです、玄関の扉に「握り部分」 ドアノブ、握り玉が有りません。
 (ちなみに、玄関の横の赤い呪文みたいな垂れ幕や、「福」が貼ってあるのは縁起物だからです。家内安全、商売繁盛の意味が有ります。)

 では、どうやって玄関を開けるかと言うと、ドアノブ側に鍵が付いており、それで鍵を開けるのと扉を引き開けるのを兼用します。
 外出時には鍵の付いたドアノブ本体を持ち歩く訳です。
 ドアノブ本体の無い鍵単体の鍵も有り、その場合は扉の中央下の金色の卵形の取っ手を使って開けます。

 さすがは中国だと感心しました。

 握り玉が付いている扉は 100%有りません。仮に握り玉 ドアノブが付いていたらそれは「泥棒に入ってください」と言っているのと同等になります。

 サムターン回しの危険性の有る郵便受けは当然有りません。また、ドアスコープ(覗き穴)も扉からの取り外しが不可の構造になっています。
 扉の蝶番(ちょうつがい)も露出していないので破壊不可です。

 それで、鍵の形ですが、これも日本では見た事が無い形状で、十字になっています。
 十字の4片の全てに鍵山が切って有ります。(中国語名称:十字花钥匙)钥匙は「鍵」の意味。

 4片全ての鍵山が合ってシアライン(鍵の中のシリンダーの動きを制御するピンの並び)が揃うと鍵を回す事が出来ます。

 また、鍵を回す場合、日本だと 180度の回転で鍵の開閉が完了しますが、中国の鍵は 2~3回転程度しないと施錠と開錠をしません。鍵を回している途中で鍵の内部機構の複雑そうな音が聞こえます。

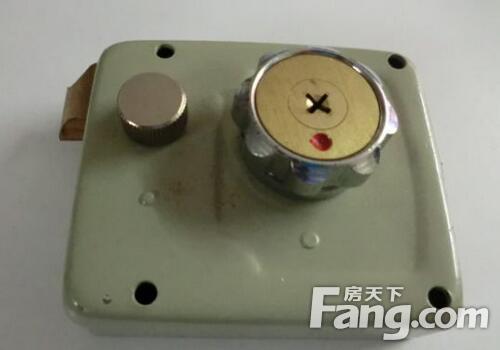

・中国の一般的な鍵、十字型の鍵穴
中国の一般的な鍵、十字型の鍵穴


・中国の一般的な鍵、十字型の鍵穴
中国の一般的な鍵、十字型の鍵穴



 ちなみに、この十字キーの防犯性能は中国では「最低ランク」に分類されます。
 この十字キーで「最低」と言う事は日本の単純な一列だけのギザ鍵などは一発でしょうね。

中国の鍵師が十字鍵を 3秒で開錠する動画
 3秒打开十字锁?市民试验不是传说

十字キーを 5秒以内で開ける動画、十字キーは既に張子の虎に成った
 安全之锁系列三-智慧锁、十字锁已成纸老虎

 この動画の中で、安全性能が最高級の鍵(中国語名称:双排月牙锁、月牙双排钥匙)の形状と同じの偽物が多いので、買う時には注意する事!とも言っています。
 直訳:「もし「本物」の双排月牙锁なら現在の所、素早い開錠には困難が有ります。」
「しかし、皆さん、永久に覚えておいて。この形(双排月牙锁)が即ち安全と言う訳では無い、その実、数多くが偽物です。注意喚起で、購入する時は注意して選んでね。」
 さすが、偽物天国の国です。

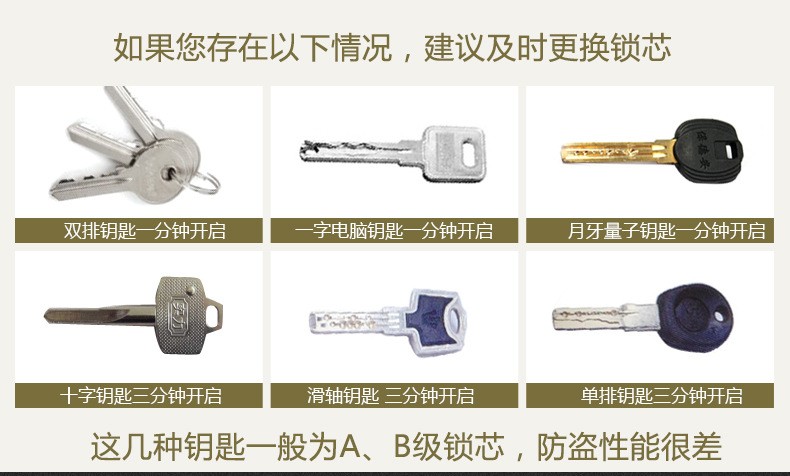

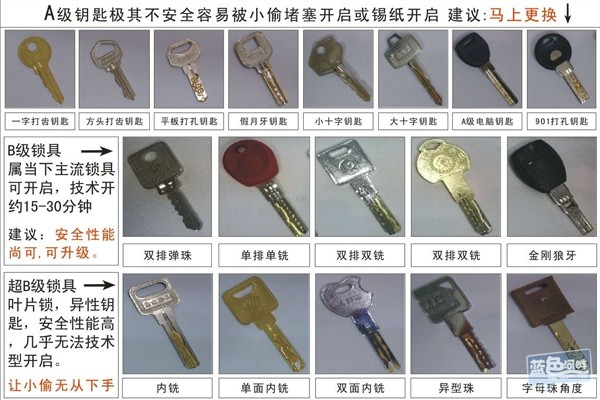

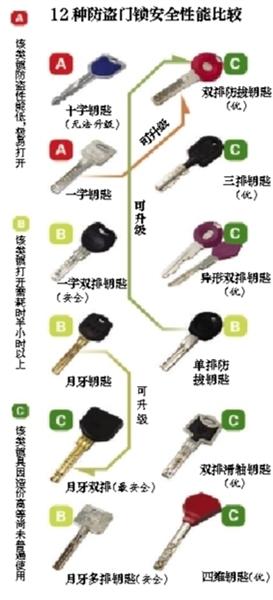

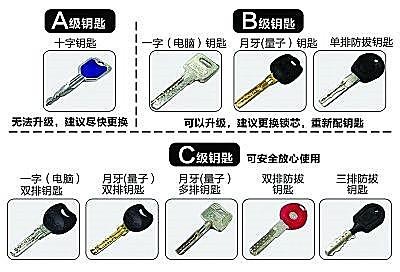

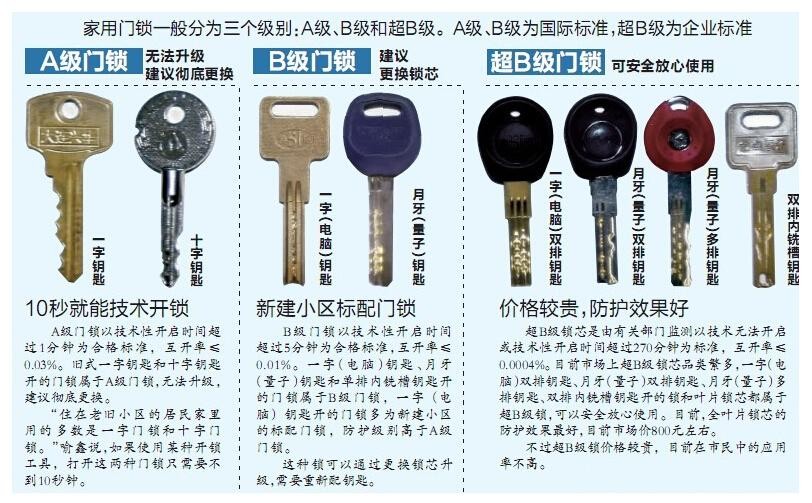

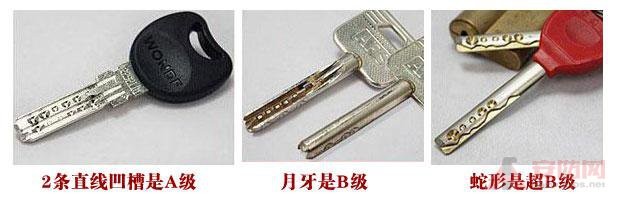

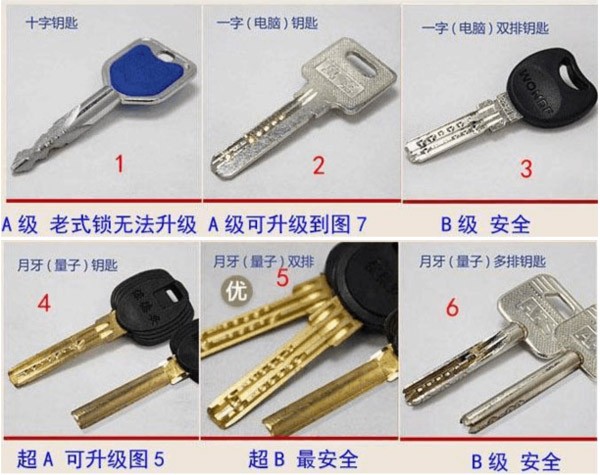

●中国の鍵の安全性能の分類

 中国の鍵の安全性能の分類。

 中国では鍵の安全性能を A級、B級、超B級(C級)と分類しており、
 A級 = 10秒以内でピッキング可能
 B級 = 15~30分程度でピッキング可能
 超B級(C級) = ピッキング不可能
 と、超B級が一番安全性能が高い分類になっています。

 この写真を見ると、見た事も無い鍵山の形状の鍵が多数載っています。
 ウェーブキーとディンプルキーを組み合わせた鍵とか、色々有りますね。特許とか関係無いから?何でも有りなのでしょうか?

・中国の鍵の安全性能の分類
中国の鍵の安全性能の分類


・中国の鍵の安全性能の分類
中国の鍵の安全性能の分類


・中国の鍵の安全性能の分類
中国の鍵の安全性能の分類


・中国の鍵の安全性能の分類
中国の鍵の安全性能の分類


・中国の鍵の安全性能の分類
中国の鍵の安全性能の分類


・中国の鍵の安全性能の分類
中国の鍵の安全性能の分類


・中国の鍵の安全性能の分類
中国の鍵の安全性能の分類



统计显示居民多用十字花防盗锁 3分钟内可撬开

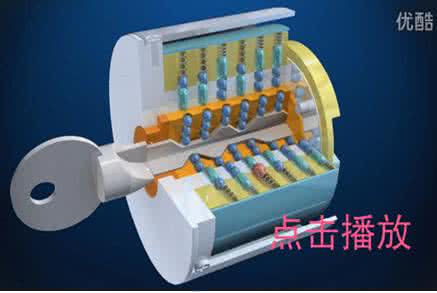

ピッキング不可の十字キーの動画
 打不开的错位传动式十字机械防盗锁3

ピッキング不可の十字キーの動画
 视频: 打不开、防强开,锁芯固定式十字机械防盗锁(含实物演示)

ピッキング不可の M2キーの内部機構の動画
 高级别锁具内部构造欣赏之欧美仑M2超级锁芯详解构造视频

・ピッキング不可の十字キーの動画
ピッキング不可の十字キーの動画




●日本国内の一般的なカギの構造

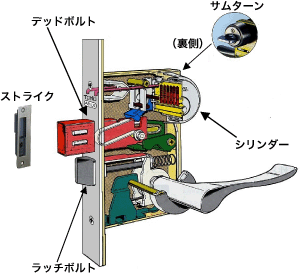

・日本国内ので良くあるドアロックの構造の一例
日本国内ので良くあるドアロックの構造の一例



錠前の各部名称 - 図解 錠の各部の名称と働き

GOAL - V18シリンダー
 ディンプルキーで有名な GOAL V18ディンプルキー

GRAND V(グランブイ) シリンダー
 GRAND V(グランブイ) シリンダー、ゴール グランブイ24シリンダー、GOAL GRAND V-24
 GOAL V18の上位バージョン
 シリンダー錠単体のみで玉座版(ドアノブ型)が無い様です。


日本ロック工業会のページ「指定建物錠の防犯性能表示」
美和ロック - 指定建物錠の性能表示
防犯建物部品(CP認定錠)
バンプキーによるバンピング解錠

CP認定製品
耐ピッキング性能
耐カギ穴壊し性能
耐サムターン回し性能
耐カム送り性能
耐こじ破り性能

 平成16年5月、官民合同会議では「防犯性能の高い建物部品」の普及を促進するため、「共通呼称(防犯建物部品)」と「共通標章(CPマーク)」を制定しました。
 「防犯性能の高い建物部品目録」に掲載・公表された建物部品のみを「防犯建物部品」と呼び、「CPマーク」の使用が認められるのです。

 日本国内で防犯性能が高いとされるディンプルキーへの交換を検討しましょう。
 「ドアノブの交換」とかのキーワードでググると鍵の交換方法の解説ページが見つかります。
 交換作業に必要な滑り止め手袋は 100均で「ニトリル手袋」「ニトリルコート手袋」の商品名で売っています。


GOAL V-UC-5Q 取替玉座セット GM 室内錠用 キー3本
ASIN: B01N28DQVD
GOAL UCインテグラル錠
室内用ディンプルキータイプの取替玉座

型番が判り難いですが、V-UC-5Qは V18ディンプルキー仕様です。
ドアノブを交換するタイプを「取替玉座」と言います。

※ P-UC-5Q(先頭が P型番)は鍵がギザギザのキーです。

GOAL V-UC-6Q取替玉座 V-UC-6Q-KNB
ASIN: B008EPDDRU

V-UC-6Qは両方のドアノブに鍵が付いています。サムターンが有りません。
V-UC-6Qは V18ディンプルキー仕様です。


kaba ace カバ エース (3600 MIWA 美和ロック HM HMS 145HM GOAL ゴール UC SHOWA ショウワ IS用取替玉座 インテグラル錠)
ASIN: B01G8H0THM

kaba ace 3600-SV
kabastar カバスターの弟分
これもディンプルキーです。

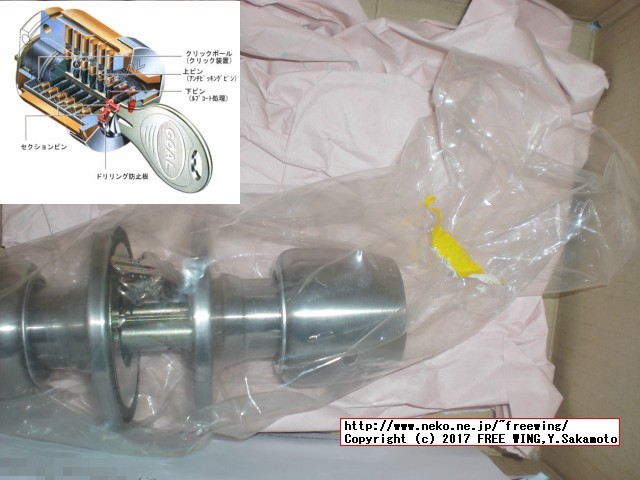

・GOAL V-UC-5Q 取替玉座セット GM
GOAL V-UC-5Q 取替玉座セット GM
 GOAL V-UC-5Q 取替玉座セット GM。玄関のドアノブをディンプルキーの物に交換しました。

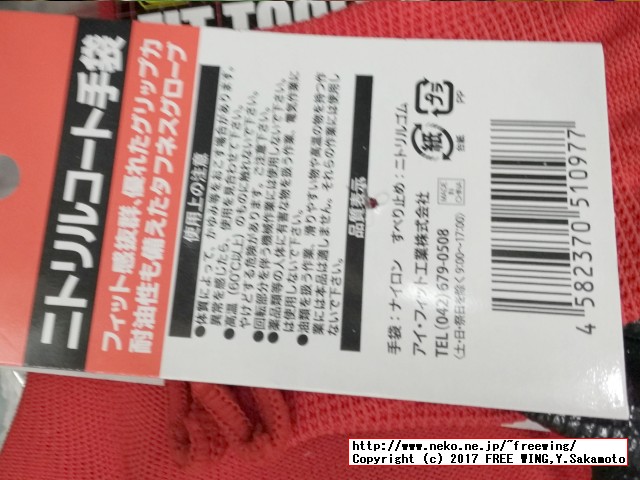

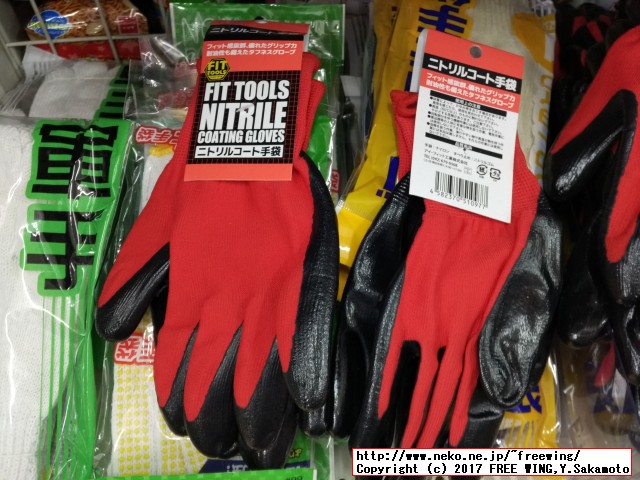

・ドアノブの玉座の交換作業に必要な滑り止め手袋 「ニトリル手袋」「ニトリルコート手袋」
ドアノブの玉座の交換作業に必要な滑り止め手袋 「ニトリル手袋」「ニトリルコート手袋」
 「ニトリル手袋」「ニトリルコート手袋」は 100均でも買えます。
 普通のゴムいぼ付きの軍手よりも作業性が上です。

・ドアノブの玉座の交換作業に必要な滑り止め手袋 「ニトリル手袋」「ニトリルコート手袋」
ドアノブの玉座の交換作業に必要な滑り止め手袋 「ニトリル手袋」「ニトリルコート手袋」

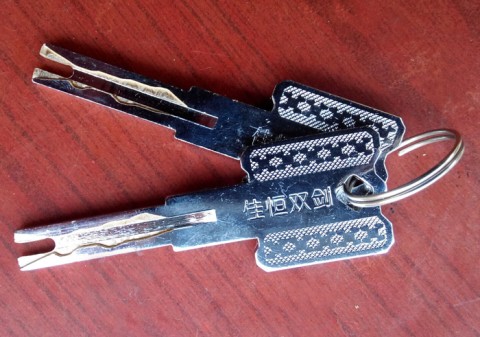

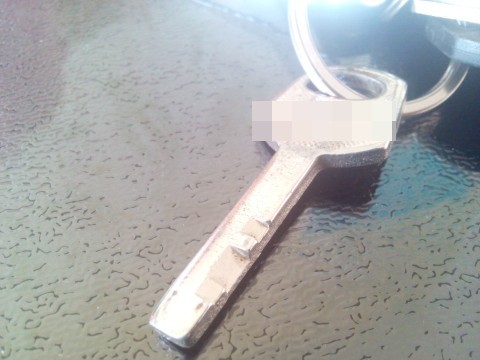

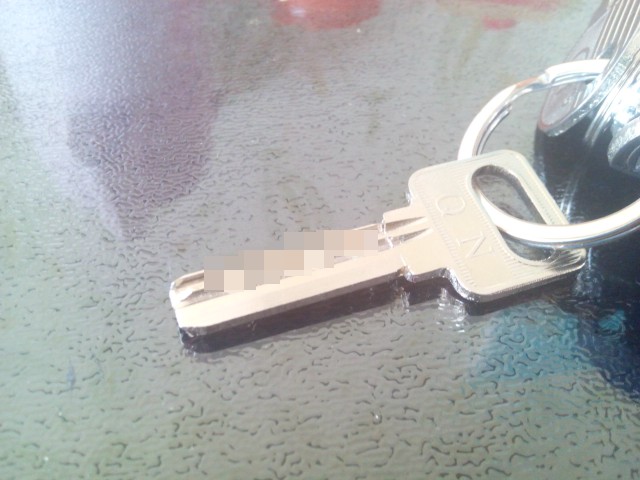

●中国の珍しい鍵山の形の鍵

・中国の珍しい鍵山の形の鍵

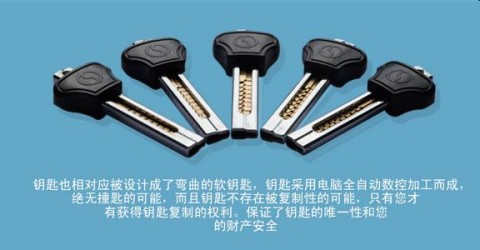

中国の珍しい鍵山の形の鍵
 多分ロッカーの鍵とか、それ程重要ではない場所の鍵と思います。

・中国の珍しい鍵山の形の鍵
中国の珍しい鍵山の形の鍵
 内側にウェーブが彫ってあるウェーブキー。日本には有るのかな?

・中国の珍しい鍵山の形の鍵
中国の珍しい鍵山の形の鍵
 内側に鍵模様が有る正体不明のキー。日本には有るのかな?

・中国の珍しい鍵山の形の鍵
中国の珍しい鍵山の形の鍵


●中国の高級マンションの玄関の鍵

 中国国内で防犯扉として有名ブランドの盼盼公司(PanPan)メーカーの扉を使用しています。
 この扉はデッドボルト(鍵を掛けた時に飛び出る扉をロックする棒、かんぬき)が全部で 9本も有ります。(本ロック 8本、サムターン 1本)
 なお、サムターンと本ロックは独立しており、室内に居る場合でも本ロックの鍵を掛ける場合は鍵が必要です。
 また、サムターンのロックは本ロックの鍵では開錠出来ません。
 つまり、サムターンをロックされると外から開錠して侵入する事が出来ません。
 逆にサムターンを開錠しても本ロックが閉まっている場合は当然ながら扉を開けれません。

 なので、日本の鍵開け屋(鍵紛失時の緊急お助けの鍵屋)が鍵開けの手段として行なう
 ・ドリルによる鍵破壊による開錠(破壊不可能)
 ・デッドボルトの切断による開錠(切断不可能)
 ・扉の蝶番の破壊による開錠(破壊不可能)
 ・覗き窓からのマジックハンドを使用したサムターン回し(ドアスコープを取れない、サムターンと本ロックが独立)
 ・郵便受けからのマジックハンドを使用したサムターン回し(郵便受けが無い、サムターンと本ロックが独立)
 は、いずれも絶望的に不可能です。

 ピッキングも不可能な構造となっています。その他、バンピング、カム送り解除、バイバス解除等による開錠も不可能です。

 これ、住人が鍵を失くした場合はどうするんでしょうか?

 デッドボルト 本ロック(本締め) 8本の内訳は、扉中央 2本(回転式)、扉側面上部 2本、扉上面 1本、扉側面下部 2本、扉下面 1本となっています。デッドボルトの切断破錠は不可能です。

 ちなみに、これだけのデッドボルトを動かしている割に、開閉時の鍵を回転させるチカラはとても軽いです。中国製品では珍しく、機構部分の工作精度が日本製品並みに高いんだと思います。(同様に安全性能が最低の十字キーの鍵ボックスも軽快に施錠と開錠が出来ます。内部の機構音のカシャン!カシャン!の音が心地良いです。)

・中国の高級マンションの玄関の鍵

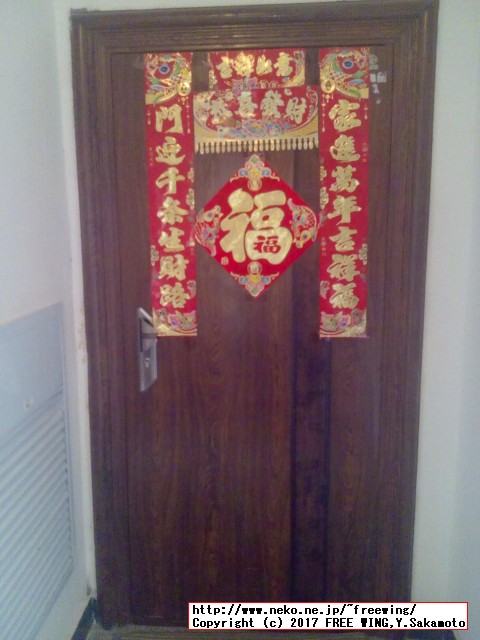

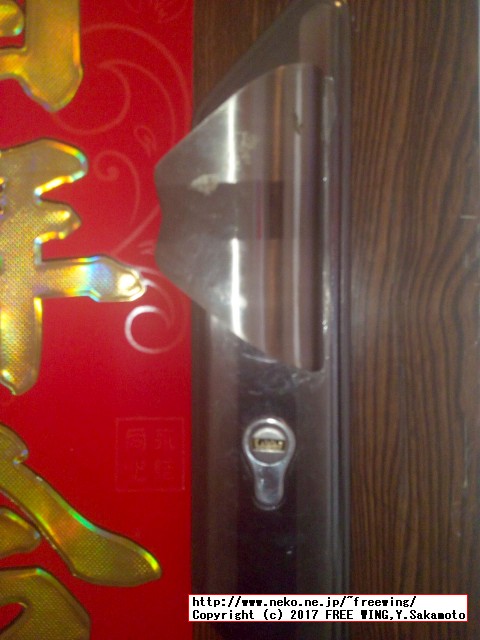

中国の高級マンションの玄関の鍵
 玄関の正面(外側からの外観)

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 最高級の防犯性能、双排月牙锁、月牙双排钥匙

・中国の高級マンションの玄関の鍵

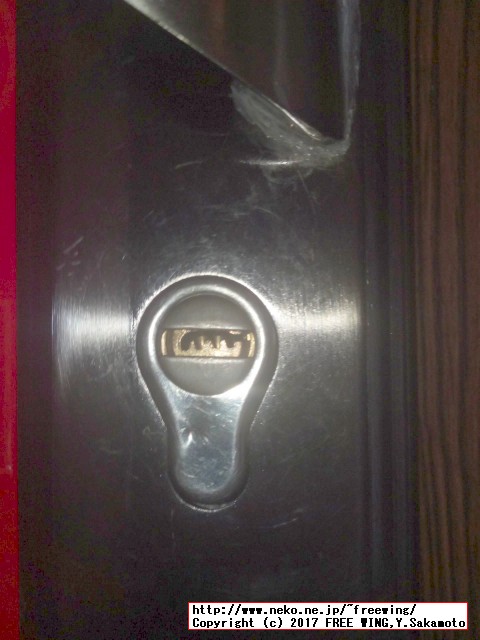

中国の高級マンションの玄関の鍵
 高防犯性能のピッキング開錠不可の鍵穴

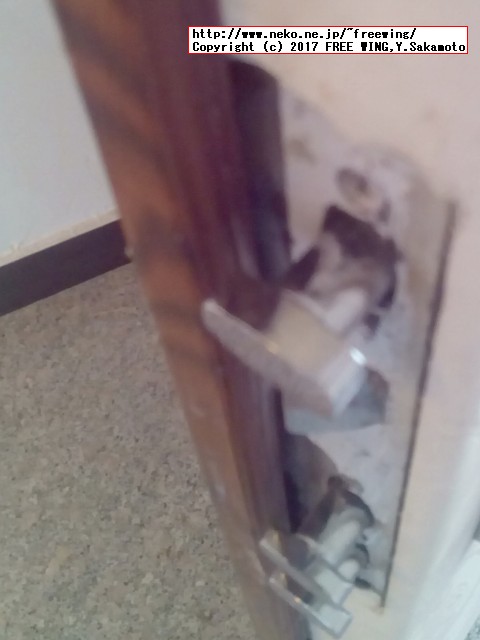

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 本ロックのデッドボルトが出ている状態。90度回転して T字型のデッドボルトがストライク(鍵受け)に噛みます。
 これも鎌デッドの一種でしょうか?

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 本ロックのデッドボルトが出ている状態。T字型のデッドボルトが 90度回転している様子。

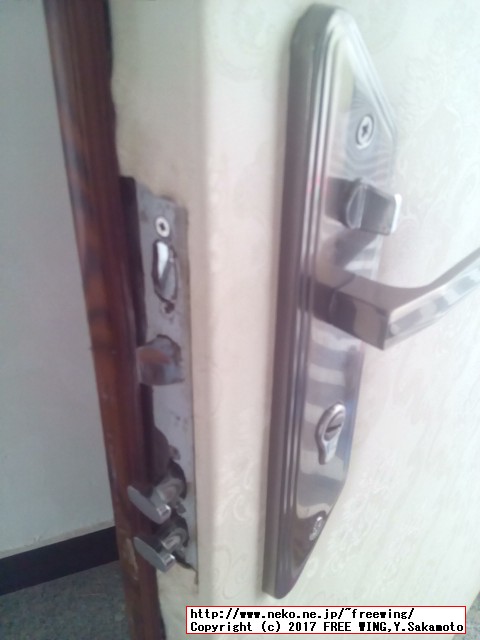

・中国の高級マンションの玄関の鍵

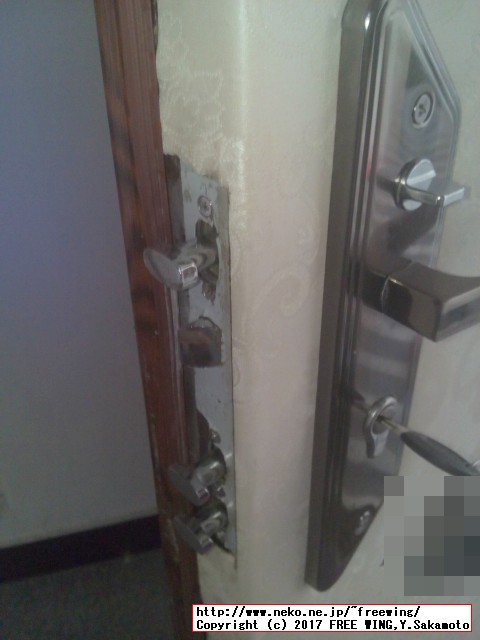

中国の高級マンションの玄関の鍵

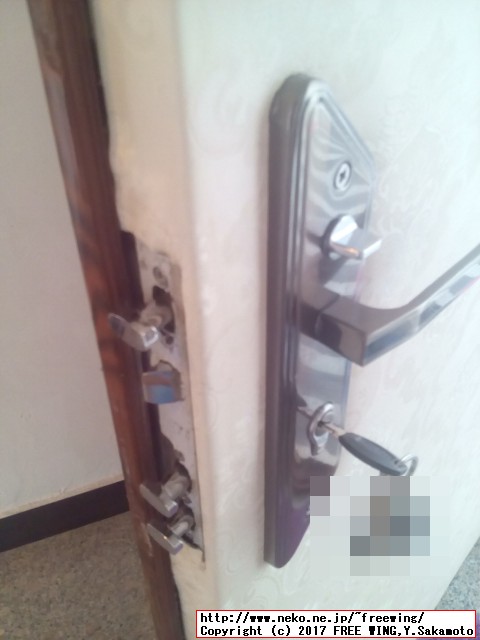

 デッドボルト、写真の上側 1本がサムターンのデッドボルト、下側 2本が 本ロック 8本の内の 2本。室内側からも本ロックを施錠する場合は鍵が必要です。

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 室内側からも本ロックを施錠する場合は鍵が必要です。

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 デッドボルトが出ている状態。T字型のデッドボルトが 90度回転している様子。

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 デッドボルトが納まっている状態。

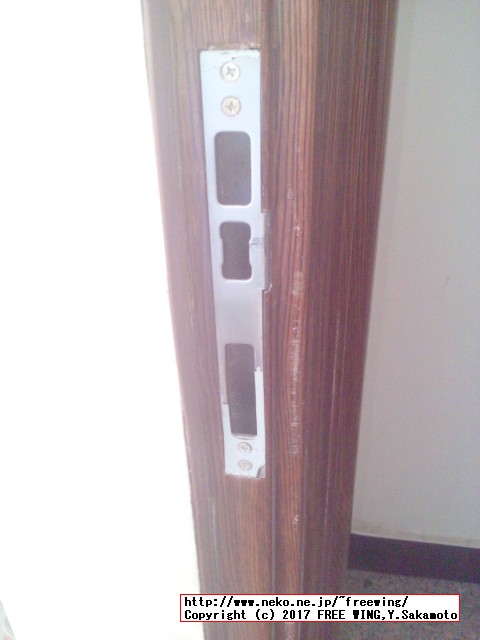

・中国の高級マンションの玄関の鍵

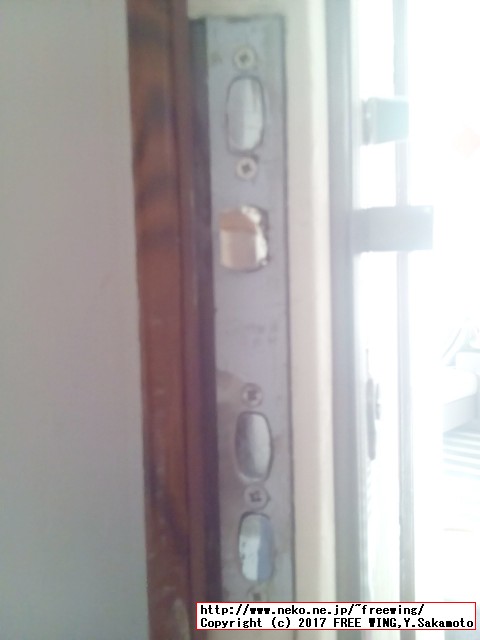

中国の高級マンションの玄関の鍵
 扉側面のラッチボルト、デッドボルト受け(ストライク、受座、トロ受け)
 なんかヤワそう。

・中国の高級マンションの玄関の鍵

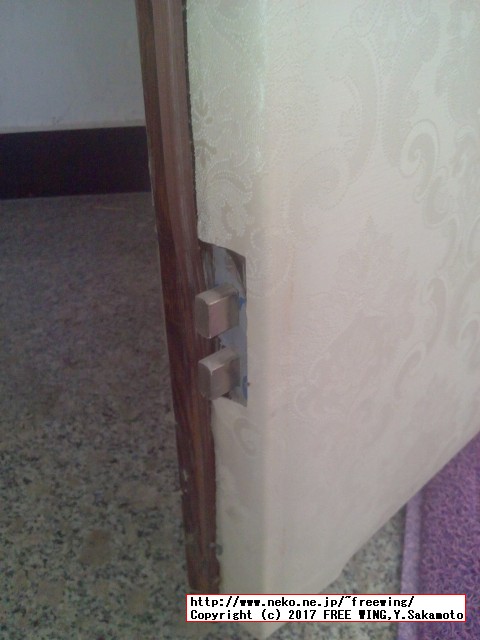

中国の高級マンションの玄関の鍵

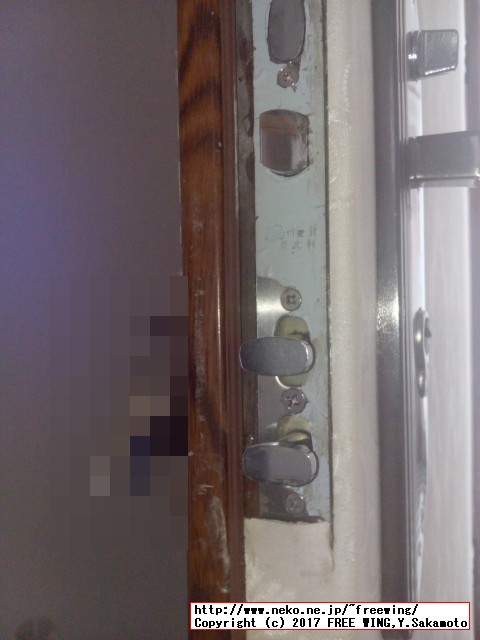

 デッドボルト 扉側面下部 2本(全部で 8本のうちの 2本)

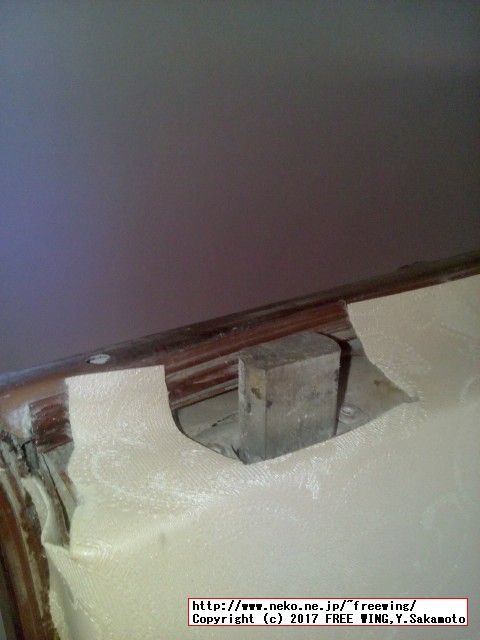

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 デッドボルト 扉上面 1本(全部で 8本のうちの 1本)

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵

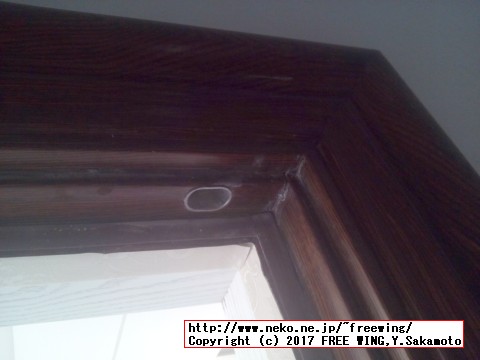

 デッドボルト 扉上面の受け(ストライク、受座、トロ受け)

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵

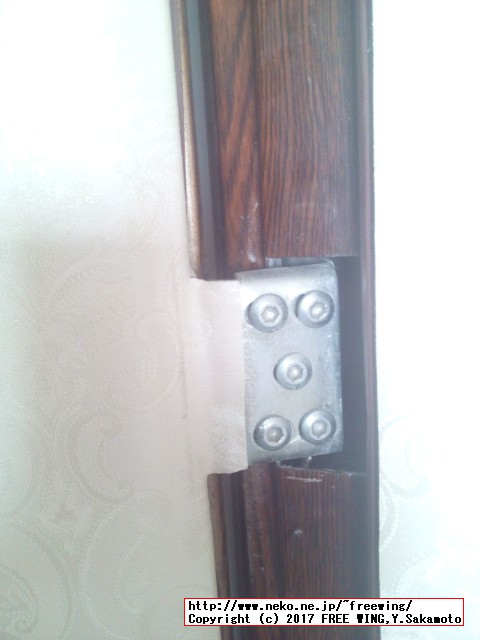

 扉の蝶番はゴツイです。厚みの有る鉄板を使用しています。(多分超鋼素材)
 また蝶番は外側からは見えない機構構造になっています。

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵

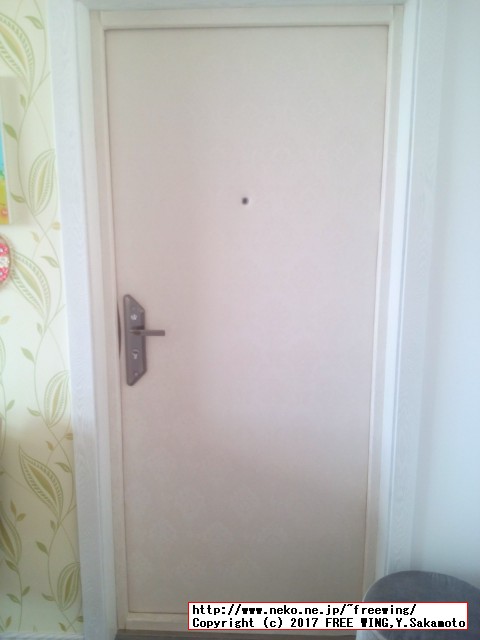

 室内側から見た防犯玄関扉の外観

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵

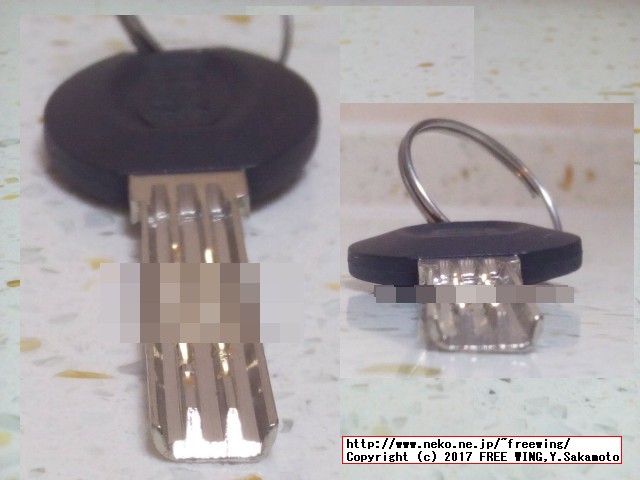

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 防犯玄関扉のカギの外観、中央の 2列に鍵山が刻んで有ります。

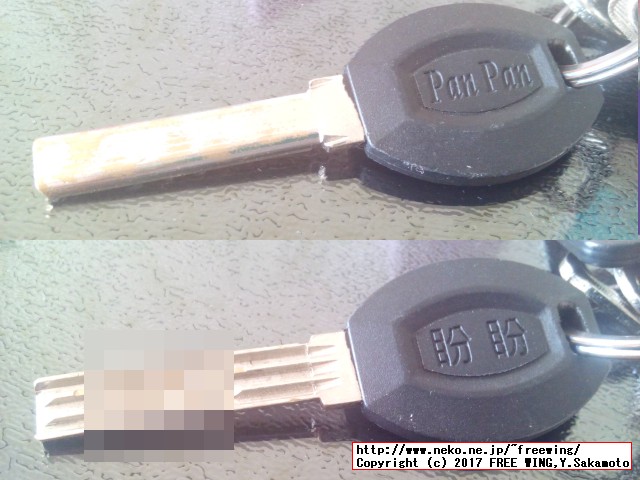

・中国の高級マンションの玄関の鍵
中国の高級マンションの玄関の鍵
 鍵は、中央の 2列に鍵山が有ります。


●中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真

 いずれも日本では見た事が無い構造です。

盼盼防盗门官方网站
盼盼防盗门官网 - 盼盼防盗安全门 - 客服电话400-0808-278
 公式ホームページが複数有るのは意味不明です。

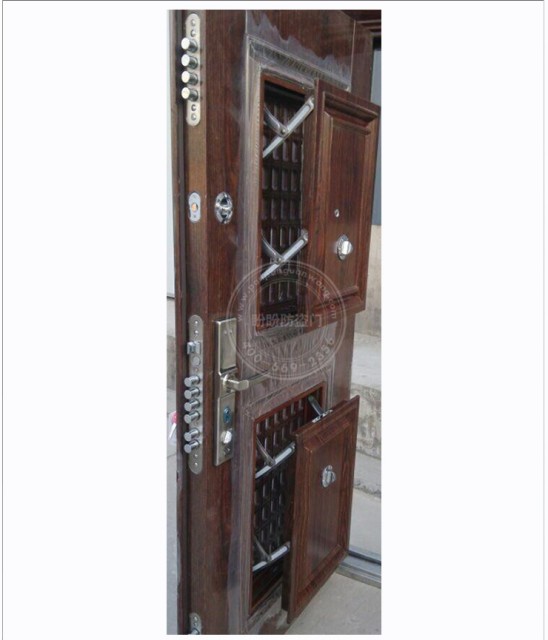

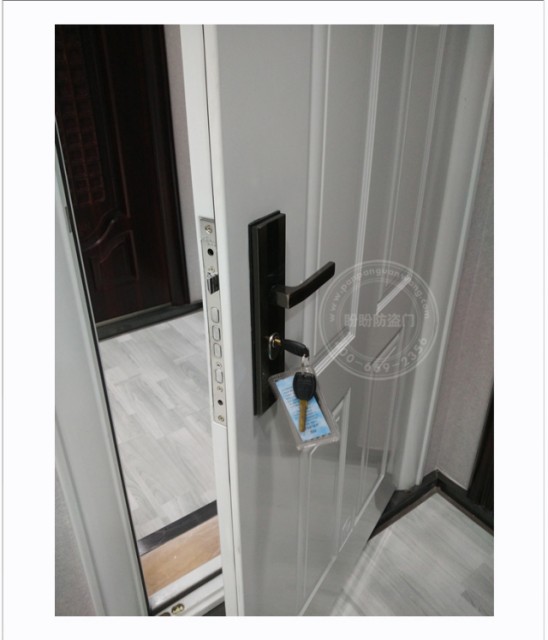

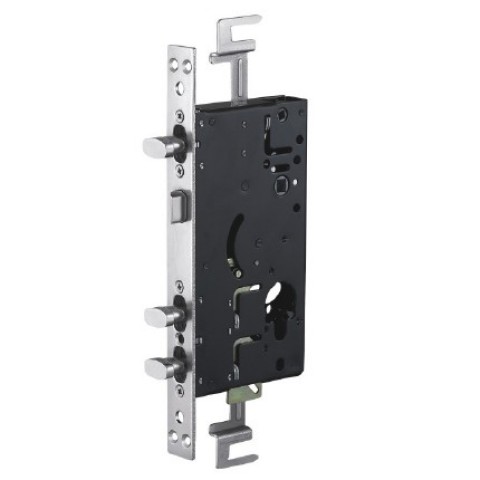

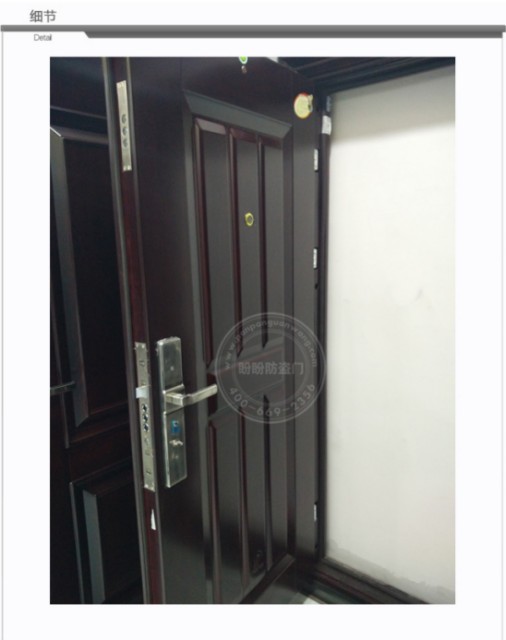

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真

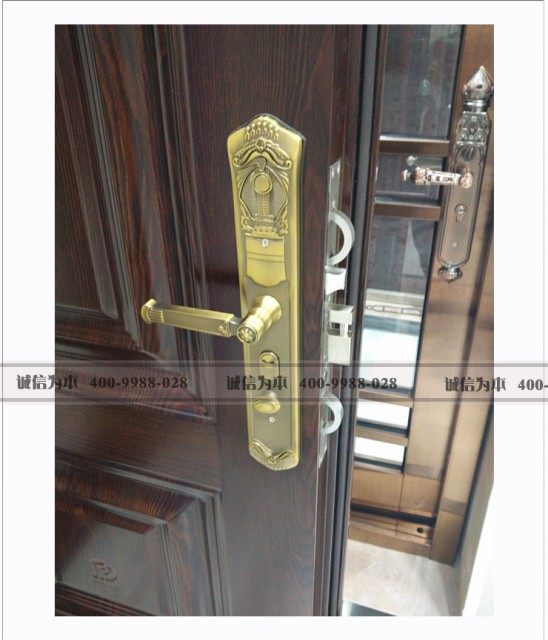

中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
 写真から上の扉と同じか同等品と思われます。

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真

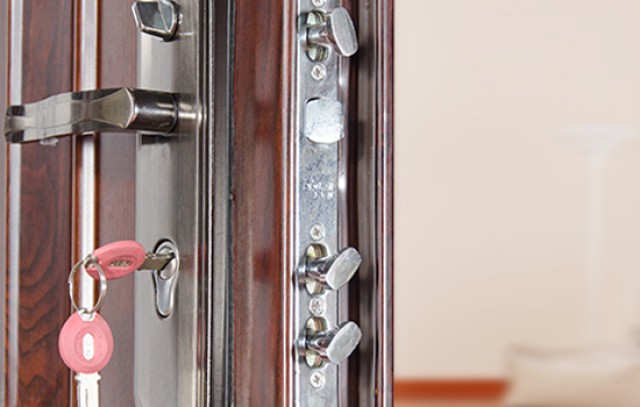

中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
 写真から上の扉と同じか同等品と思われます。

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
 この写真を見ると上の扉は「下位モデル」で有る事が判ります。

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
 この写真を見ると上記の扉は「下位モデル」で有る事が判ります。

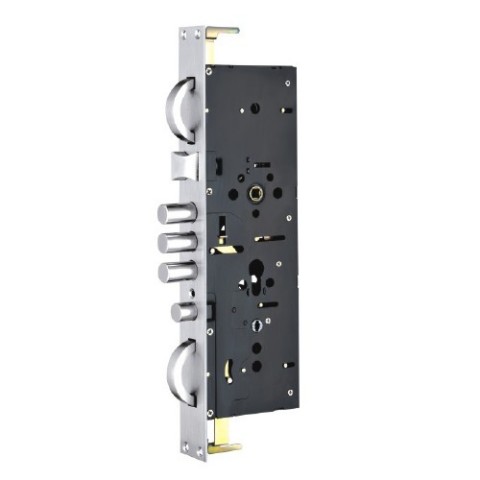

 超鋼のデッドボルトが全部で何本有るんだろう?
 ループ状のデッドボルトも訳がわかりません。

 日本国内では「鎌デッド」と言うタイプが有ります。
 ループ状のデッドボルト(ループデッド)はそれの発展系と思います。

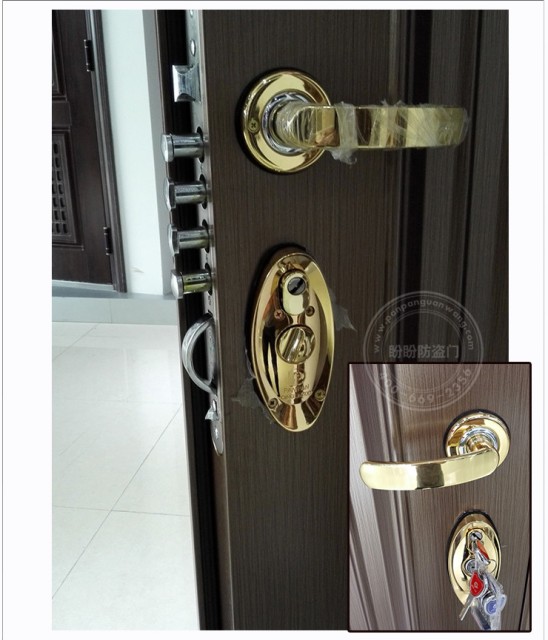

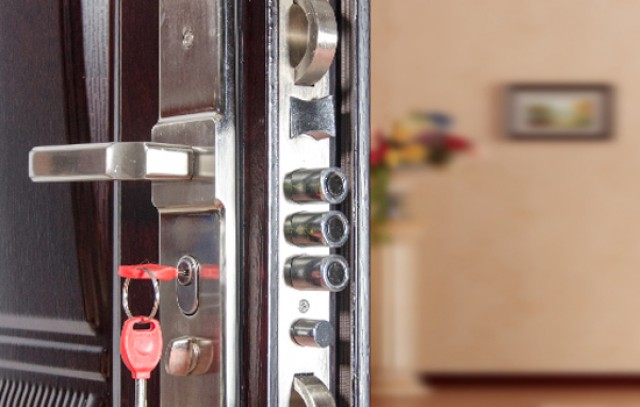

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真

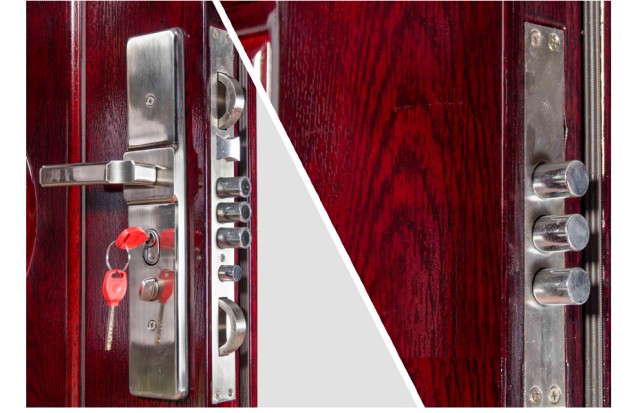

中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
 扉側面のデッドボルトが 3本。
 デッドボルト ループが 2個、扉中央 3本、扉側面上部 3本、扉上面 1本、扉側面下部 3本、扉下面 1本でしょうか?

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真

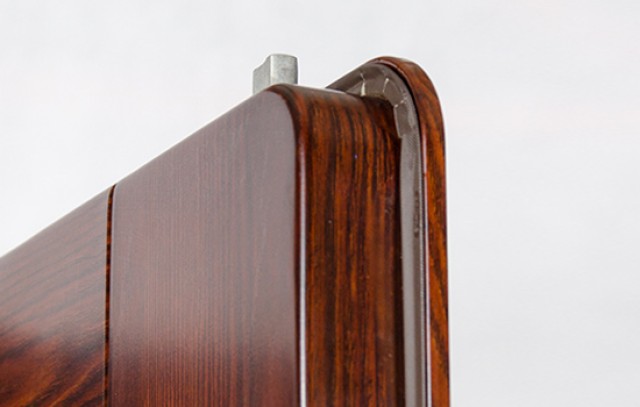

 扉上部のデッドボルト

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真

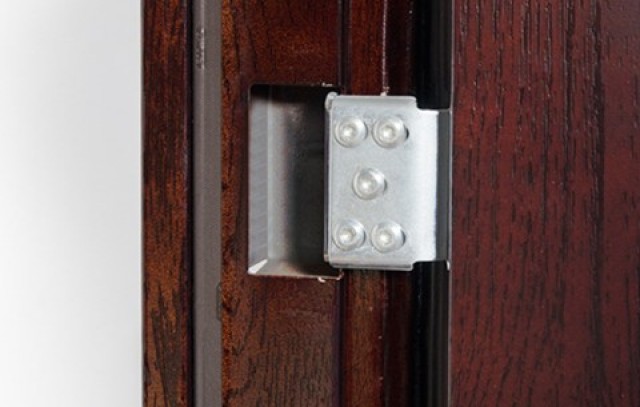

 防犯扉のちょうつがい、蝶番の部分

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真



・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真

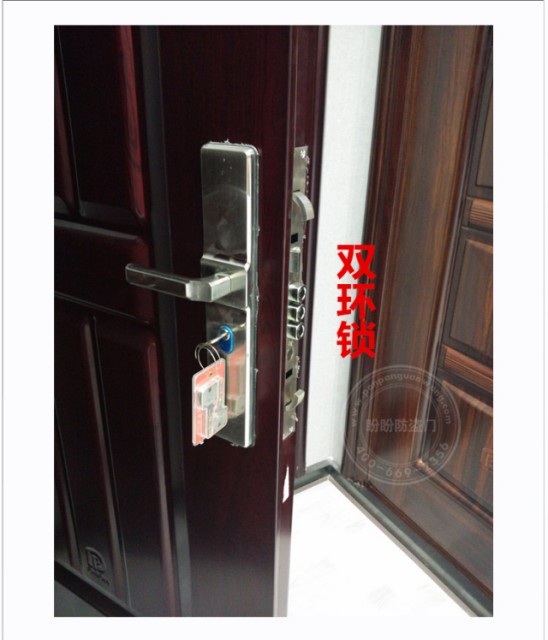

 中国語で2個の輪の鍵

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
 もう、このくらいの防犯扉の鍵の構造はヘボイと感じます。
 写真に写っている扉下部の下枠のストライクの様子からデッドボルトが 2本並んで存在する事が判ります。

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
 デッドボルトは全部で何本有るんでしょうか?

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真


・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真

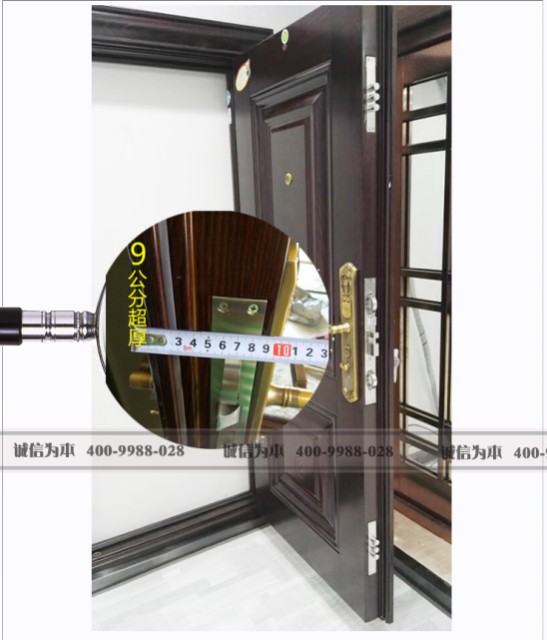

 扉の厚さが 9cm以上有ります。

・中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
中国で防犯扉として有名な盼盼公司(PanPan)ブランドの扉の写真
 デッドボルト in デッドボルト、かんぬきにかんぬきの構造が有ります。

 日本国内では「鎌デッド」と言うタイプが有ります。
 鎌デッドが有ると鎌の部分がストライク受口の中に収まり、引っ掛かる事でかんぬきのロック状態を維持する為、外部からのバール等の工具による破壊行為に対して高い防犯性能が有ります。
鎌付きデッドボルト採用錠前 - ゴール

 このデッドボルト in デッドボルトの上下カマデッド構造はカマ部分を上下のデッドボルトで維持する事で更に強固な防犯性能を示す物と思われます。


●中国の防犯意識、エアコンの室外機編

 エアコンの室外機は金属の塊なので高く売れるんでしょうか。
 中国では室外(道路)に設置のエアコンの室外機は盗難避けに鉄格子の枠組みで保護しています。

 一時期、日本でもエアコンの室外機の盗難が流行しました。日本では一般常識でも、まさか盗むとは考えないから無防備の室外機は窃盗団の格好の餌食になってしまいます。
 (日本国内では廃品回収所にエアコンの室外機を持ち込むと売れます。廃品回収所には軽トラックで巡回している廃品回収業者が一般家庭から無料で引き取った資源粗大ごみを売却します。)

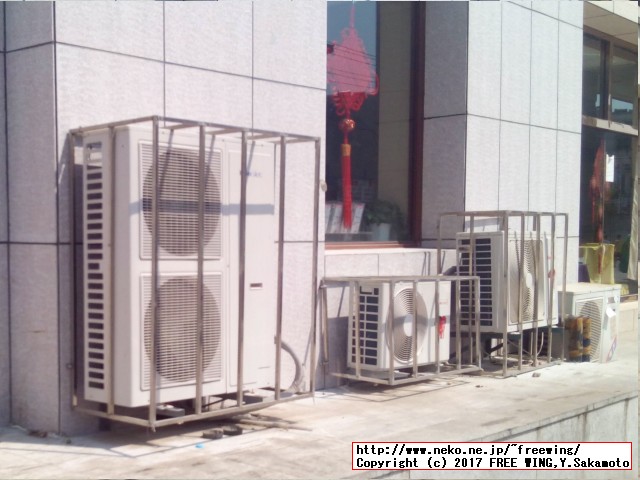

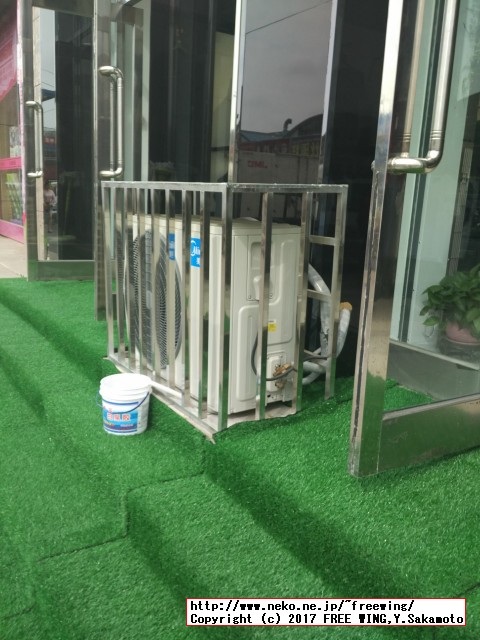

・中国の防犯意識、エアコンの室外機の盗難防止に鉄格子の枠組みで保護

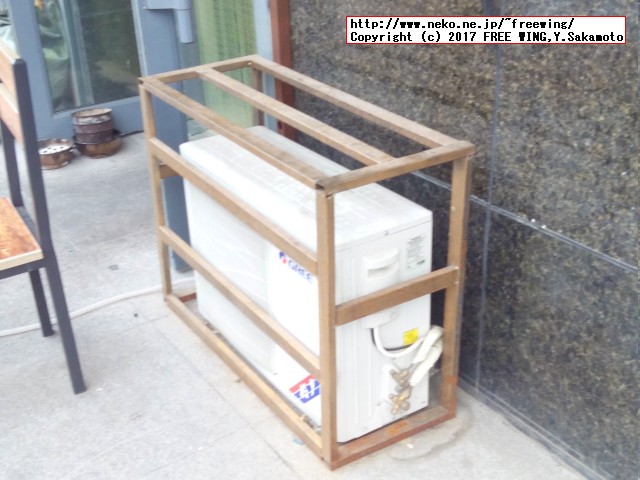

中国の防犯意識、エアコンの室外機の盗難防止に鉄格子の枠組みで保護


・中国の防犯意識、エアコンの室外機の盗難防止に鉄格子の枠組みで保護
中国の防犯意識、エアコンの室外機の盗難防止に鉄格子の枠組みで保護


・中国の防犯意識、エアコンの室外機の盗難防止に鉄格子の枠組みで保護
中国の防犯意識、エアコンの室外機の盗難防止に鉄格子の枠組みで保護



 電気の使用量のメーターも鉄製の箱に入れられて、数字の部分だけが覗き窓で見れる様になっています。
 これは、メーターの盗難防止では無く、電線のバイパスに拠る不正使用の防止でしょう。
