2011/11/05

ZoomMonitorDroid アンドロイド端末が Windows画面の拡大表示のサブ モニタに変身 ZoomMonitorDroid アンドロイド端末が Windows画面の拡大表示のサブ モニタに変身

(USBサブモニタの Android版、お絵描きソフトや CAD等で便利 [ユーザー補助]の[拡大鏡])

Tags: [Androidアプリ]







●ZoomMonitorDroid

Windows画面を拡大表示 Zoom Monitor

アンドロイド端末が Windows画面の拡大サブ モニタに変身 ズーム モニター ドロイド(旧名:サブちゃん ドロイド)

Windowsパソコンのマウスカーソル付近の画面を拡大表示して Android端末に表示します。USBサブモニタの Android版です。

パソコン側に専用の拡大表示ソフトをインストールして、Android端末側で拡大表示します。

拡大表示にAndroid端末を使用するので、拡大表示領域で Windows画面が占領されず Windows画面を広いまま使えます。

マウス カーソル付近を拡大するので Photoshopや GIMPなどのお絵描きソフト、ドット絵などで絵を描く際に便利に使えます。CADソフトなどマウス操作で細かい作業をする必要とする際にも便利に使えます。

また、視覚障碍者(しょうがい)など視覚に障碍のある方、弱視の方などのディスプレイ拡大の補助としてもお使いいただけます。( Windowsに付属の[ユーザー補助]の[拡大鏡]としてお使いいただけます。)

使い方:
1) Windowsアプリの 'ZoomMonitorDroid'をダウンロードして、それを Windowsパソコンで実行してください。
2) Androidアプリの 'ZoomMonitorDroid'をインストールして実行してください。
3) Androidアプリの 'Start Zoom Monitor'を押してください。
4) Windows側のマウスカーソル部分の画面を拡大して Androidに表示します。

※ Windowsと Android端末が WiFiで通信できる必要があります。
※ 拡大表示しない場合は、Windows側のファイヤウォール(セキュリティ ソフト)の設定。無線ルーターの無線アクセスポイントの設定をご確認ください。
※ Windowsと Android間の通信は UDPの ポート 7003を使用します。

このアプリケーションは Windowsのソフトも必要です。

●Download ZoomMonitorDroid(Windows Software)
[Free Software] ZoomMonitorDroid.Rar
[Rar Archive](Windows 7 / Vista / XP / 2000)


Android端末側には専用の受信ソフトを常駐させておく必要があります。
Android Marketで ZoomMonitorDroid で検索し、作者が FREE WINGの物をインストールしてください。

通信ポートは 7003:UDPを使用します。ファイヤウォールソフトなどの設定で通信許可にしてください。
(※ ポート番号の 7003は "ZOOM"の字形を数字にしました。)

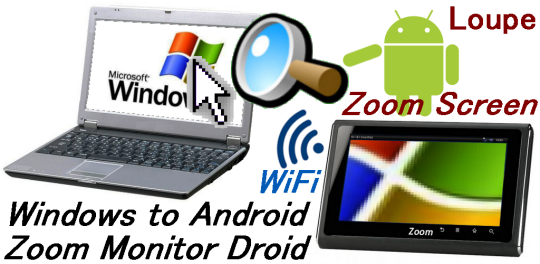

・ZoomMonitorDroidの動作イメージ
ZoomMonitorDroidの動作イメージ

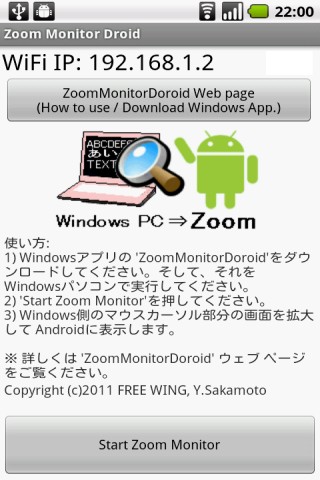

・ZoomMonitorDroidの Android側の起動画面
ZoomMonitorDroidの Android側の起動画面


・ZoomMonitorDroidの Android側の起動画面
ZoomMonitorDroidの Android側の起動画面

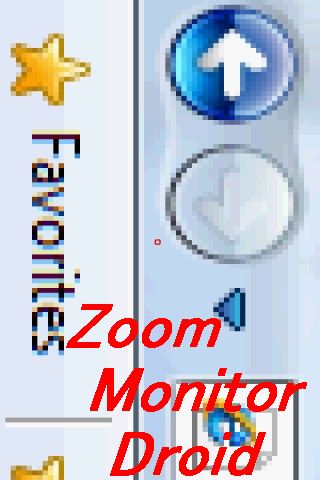

・ZoomMonitorDroidの Android側の動作画面
ZoomMonitorDroidの Android側の動作画面



・ZoomMonitorDroid TaskTray
ZoomMonitorDroid TaskTray



・ZoomMonitorDroid Setting
ZoomMonitorDroid Setting



IPアドレス入力欄は Android側の IPアドレスを指定します。
(0.0.0.0を設定すると Android側の IPアドレスを自動で取得します。)

Input Android's IP Address.
(0.0.0.0 is automatic detect Android IP Address .)

use Port 7003:UDP



●Download ZoomMonitorDroid(Android Software)

PackageName: jp.ne.neko.freewing.ZoomMonitorDroid
https://play.google.com/store/apps/details?id=jp.ne.neko.freewing.ZoomMonitorDroid
ZoomMonitorDroid Zoom display Windows screen ( jp.ne.neko.freewing.ZoomMonitorDroid )






●Download ZoomMonitorDroid(Windows Software)
[Free Software] ZoomMonitorDroid.Rar
[Rar Archive](Windows 7 / Vista / XP / 2000)


●Windows画面を Android端末で拡大表示 Zoom Monitorのダウンロード
$inf2Windows画面を Android端末で拡大表示 Zoom Monitorのベクターのダウンロードページへ


●Zoom Monitor Droid Windows Screen

Zoom Monitor Droid is zoom display Windows screen, ZoomMonitorDroid
An android terminal is an expansion substitute of a Windows screen.
It is disguised as a monitor. Zoom Monitor Droid

[ Windows-PC Screen ] --> [ Android Display Zoomed via Wi-Fi ]

This app needs Windows soft.

The screen near the mouse cursor of a Windows personal computer is indicated by expansion, and it displays on an Android terminal.

Expansion display software for exclusive use is installed in the personal computer side, and it indicates by expansion by the Android terminal side.

Since near a mouse cursor is expanded, when drawing a picture with paint programs, such as Photoshop and GIMP, a dot picture, etc., it can use conveniently.

Also when [ in which fine work is done by mouse operation, such as CAD software, ] needed, it can use conveniently.

Moreover, you can use also as assistance of the display expansion in the direction of the direction and weak eyesight which have an obstacle in vision, such as a visually impaired person, etc.
( You can use for Windows as a [magnifying glass] of attached [Accessibility Option]. )

Since an Android terminal is used for an expansion display, a Windows screen is not occupied in an expansion display domain, Windows screen can be used while it has been large.


How to use:
1) Download 'ZoomMonitorDroid' Windows Application, After Execute it on Windows PC .
2) Push 'Start Zoom Monitor' .
3) The screen of the mouse cursor portion of Windows, expansion to Android .

* Please see 'ZoomMonitorDroid' web page for more details .
* Windows and an Android terminal communicate by WiFi.
* When not indicating by expansion, it is a setup of the fire wall (security software) by the side of Windows. Please confirm a setup of the wireless access point of a Wi-Fi router.
* The communication between Windows and Android uses UDP port 7003.



●Zoom Monitor Droid Windows Screen (机器翻譯)

變焦監視器 Droid是放大顯示 Windows屏幕,ZoomMonitorDroid
一個 Android終端是一個擴展的Windows屏幕的替代品。
它偽裝成一台監視器。變焦監視器 DROID

[Windows的電腦屏幕] - > [Android的顯示,通過 Wi - Fi放大]

此應用程序需要Windows的軟。

膨脹的Windows個人電腦的鼠標光標附近的屏幕顯示,Android終端上顯示。

擴展獨家使用的顯示軟件是安裝在個人電腦方面,它是由Android終端側的擴張表明。

由於附近的鼠標光標擴大,繪圖與繪圖程序,如Photoshop和GIMP,一個點圖片等,圖片時,它可以方便使用。

此外,當 [通過鼠標操作,如CAD軟件,做工精細,]需要,它可以方便使用。

此外,也可以使用方向的方向和弱視的視力有障礙,如視障者等,顯示擴張的援助
(?可以使用Windows [放大鏡]附[工具選項]。)

由於 Android終端使用擴展顯示,Windows屏幕不占用擴展顯示域,可以使用Windows屏幕,雖然一直大。


如何使用:
1)下載“ZoomMonitorDroid”Windows應用程序,之後的Windows PC上執行。
2)按“開始變焦監視器”。
3)屏幕的Windows鼠標光標部分,擴展到Android。

*有關詳細信息,請參閲“ZoomMonitorDroid”網頁。
* Windows和Android終端通過無線通信。
*當不擴張表明,它是一個 Windows端安裝的防火牆(安全軟件)。請確認安裝了一個 Wi - Fi路由器的無線接入點。
*的Windows和Android之間的通信使用UDP端口7003。



●protocol


 UDP Port 7003

; -- Start Up --
 1st) Android -- UDP Broadcast -> Win

 Packet: 6 byte
 +0 'Z'
 +1 'M'
 +2 'D'
 +3 '0'
 +4 (Android.Display.Width/8)
 +5 (Android.Display.Height/8)

 * Activate Windows ZoomMonitorDroid software


; -- Transfer Start --
 2nd) Android <- UDP -- -- -- --  Win
 3rd) Android <- UDP -- -- -- --  Win
 4th) Android <- UDP          --  Win
 ...) Android <- UDP          --  Win

 Packet: (Android.Display.Width)*(Android.Display.Height)*3+16 byte
 16 bytes Header + (Width)*(Height)*3(RGB) bytes RGB Data

 +0 0xFF
 +1 0x00
 +2 0x55
 +3 0xAA

 +4 HIBYTE(Size)
 +5 LOBYTE(Size)
 * Size = (Width)*(Height)*3(RGB) bytes

 +6 Offset Mouse.x
 +7 Offset Mouse.y

 +8 HIBYTE(Mouse.x)
 +9 LOBYTE(Mouse.x)
 +10 HIBYTE(Mouse.y)
 +11 LOBYTE(Mouse.y)
 * Mouse Position

 +12 HIBYTE(Width)
 +13 LOBYTE(Width)
 +14 HIBYTE(Height)
 +15 LOBYTE(Height)
 * Transfer Rect Width & Height

 +16 R(X0,Y0)
 +17 G(X0,Y0)
 +18 B(X0,Y0)

 +19 R(X1,Y0)
 +20 G(X1,Y0)
 +21 B(X1,Y0)

 +16+(n+m*Width)*3+0 R(Xn,Ym)
 +16+(n+m*Width)*3+1 G(Xn,Ym)
 +16+(n+m*Width)*3+2 B(Xn,Ym)

 * Width  n = 0 ~ (Width-1)
 * Height m = 0 ~ (Height-1)
