・2019/10/10

Androidアプリ作成に必須の多端末に対応するデザイン方法について解説する dipを極める

(Androidの開発で dipって何？密度非依存ピクセル？Density-Independent Pixels？って何者？)

Tags: [Android開発]

● Androidアプリ作成に必須の多端末に対応するデザイン方法について学ぶ dipってなに？

　Androidの開発で dipって何？密度非依存ピクセル？Density-Independent Pixels？って何者？

Androidのレイアウト、デザインで重要な概念
密度非依存ピクセル（dp または dipと表記）
dip = Density-Independent Pixels （「密度非依存」ピクセル）
※ dpi = Dot per Inch（１インチ当たりのドット密度）とは別物なので注意

画面互換性の概要 Android デベロッパードキュメントガイド

● 画面サイズが同じで画面解像度が異なる端末の例

　「密度非依存」の例、理解を簡単にする為に数値を簡略化しています。
　全ての画面サイズは１インチの端末と仮定します。
　（なお、画面サイズは「対角線」の長さを意味します。これは一般の家庭用テレビでも同様です）

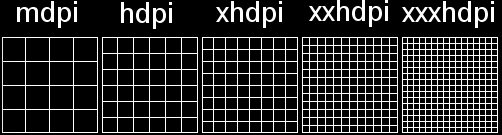

・全ての画面サイズは１インチの端末と仮定

画面密度	画面密度	倍率	画面解像度（ピクセル）
mdpi	中密度	1.0倍	4*4px
hdpi	高密度	1.5倍	6*6px
xhdpi	超高密度	2.0倍	8*8px
xxhdpi	超超高密度	3.0倍	12*12px
xxxhdpi	超超超高密度	4.0倍	16*16px

※ dip換算で言うと全て 4*4dipサイズ

● 画面サイズが同じで画面解像度が異なる端末の例

　例として 1pxの横線を描画した場合
　1px = 1ドット幅の線を描画した場合、端末の画面解像度が異なると見え方（線の太さ）が変わります。

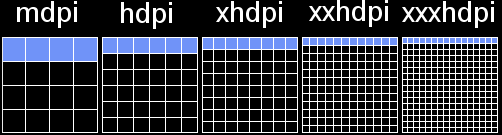

・1pxの線を描画した場合

● 画面サイズが同じで画面解像度が異なる端末の例その２

　例として 2px角のドットを描画した場合
　2px = 2ドット角の四角を描画した場合、端末の画面解像度が異なると見え方（四角の大きさ）が変わります。

width="2px" height="2px"

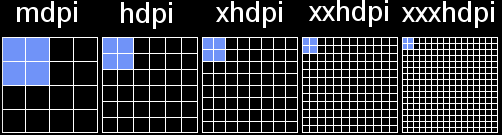

・2px角の四角を描画した場合

● 画面サイズが同じで画面解像度が異なる端末でも同じ大きさの描画にする場合は dipを使う

　その様な場合に dip = Density-Independent Pixelsの単位指定を使います。

　例として 2dpのドットを描画した場合
　2dp = 2dip角の四角を描画した場合、端末の画面解像度が異なっていても見え方（四角の大きさ）が同じになります。

width="2dp" height="2dp"
※ width="2dip" height="2dip"でも同じ意味

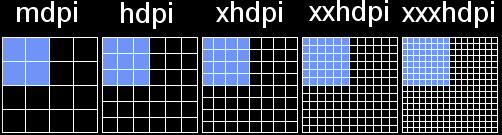

・2dp角の四角を描画した場合

ldpi	低密度	0.75倍	1dp=0.75px	過去の遺物
mdpi	中密度	1.0倍	1dp=1px	基準
hdpi	高密度	1.5倍	1dp=1.5px
xhdpi	超高密度	2.0倍	1dp=2px
xxhdpi	超超高密度	3.0倍	1dp=3px
xxxhdpi	超超超高密度	4.0倍	1dp=4px

● dipを使ってデザインをすればどんな端末でも大丈夫なの？その１

　答え：No

　理由：端末によっては変な解像度で認識している物が存在するから

　例として、HUAWEIの MediaPad T5と SAMSUNGの Galaxy Tab A (2019)は同じ 10.1インチ、画面解像度は 1920x1200ですが、
　・HUAWEIの MediaPad T5は自分を xhdpiの端末と認識
　・SAMSUNGの Galaxy Tab A (2019)は自分を hdpiの端末と認識
　と画面密度の認識が異なっています。
　（理論計算値では hdpiとなり、SAMSUNG端末の認識が正しい事になる）

　なので、HUAWEIの MediaPad T5端末では dip指定でデザインをしていても「意図しない」画面表示に成ります。

　具体的には HUAWEIの MediaPad T5端末では通常の 10.1インチの端末と比べて 1.33倍の大きさで表示されます。（2.0/1.5 = 1.33）
　例えば 10dp角の四角の場合、MediaPad T5端末では 13.3dp相当の大きさで描画される。

● dipを使ってデザインをすればどんな端末でも大丈夫なの？その２

　答え：No

　理由：端末によっては微妙な違いで解像度区分が異なる場合が有るから

　例として、
　7インチで 1280x720の端末 = hdpi
　8インチで 1280x720の端末 = mdpi

　物理的な画面サイズは近似しているが、解像度区分が異なるので 8インチ端末の場合は 7インチ端末に比べて 2/3倍の大きさで表示されます。（1.0/1.5 = 2/3）

　具体的には 8インチの端末では 7インチの端末と比べて 0.66倍の大きさで表示されます。
　例えば 10dp角の四角の場合、8インチ端末では 6.6dp相当の大きさで描画される。

●「無能」アプリデザイナー

　アプリを作る場合にはそれぞれの分野の人が集まって作ります。

　アプリの「画面デザイン」に関してはデザイナーが行ないますが、「ただ単に絵が描ける」だけで「アプリデザイナー」を名乗る「無能」デザイナーも居ます。

　この様な無能デザイナーが提出してくるデザイン指示書は「ピクセル指定」で指定している事が１００％です。
　また、その寸法を指定している場所が、アプリのレイアウト作成に必要な箇所に指定が無く、不要な所（無意味な所）には念入りに指定が書き込んであるとか有りました。
　（もっとも「ピクセル」と言う概念すら知らない極度に馬鹿なデザイナーも過去には居ました）

　「アプリ」デザイナーを名乗るからには Android端末は千差万別である事、画面解像度の違いが存在する事、dip指定が基本な事くらい理解していようね。。。

　その様なデザイナーは世の中には画面サイズや画面解像度が１種類（または２種類）しかないと考えています。
　（「あるある」で言うと iPhone 6と iPhone 6 plusの 2種類だけ）
　え？デザイン指示書が iPhoneサイズで来てる？ Androidアプリを作ってるんだけど。。。

Tags: [Android開発]
