2007/05/23

Windows Server 2003 SP2をホストに使った RIS/WDSの構築 Windows Server 2003 SP2をホストに使った RIS/WDSの構築

(PXEブート対応の CDドライブの無い軽量ノートにネットワーク経由で Windowsがインストール可能。)

Tags: [Windows], [無人インストール]





RIS(Remote Installation Service、リモート インストール サービス)
WDS(Windows Deployment Service、Windows展開サービス)
PXE(Pre-boot eXecution Environment)

CDドライブの無い軽量ノートパソコンに PXEブート対応のネットワークブート機能を使ってネットワーク経由で手軽に OSをインストール出来ます。
(分解してHDDを取り外したり、インストール用に別売りのCDドライブ等を購入する必要が無くなります。)

●機器構成
[Windows Server 2003(ホスト)] --- [HUB] --- [PXEブート対応PC(クライアント)]
無用なトラブルを無くす為に最低限の構成にする。



「Windows Server 2003 管理者」を Amazonで探す。


●WDS(RIS)インストール手順(下記以外の事前の設定等は一切不要)

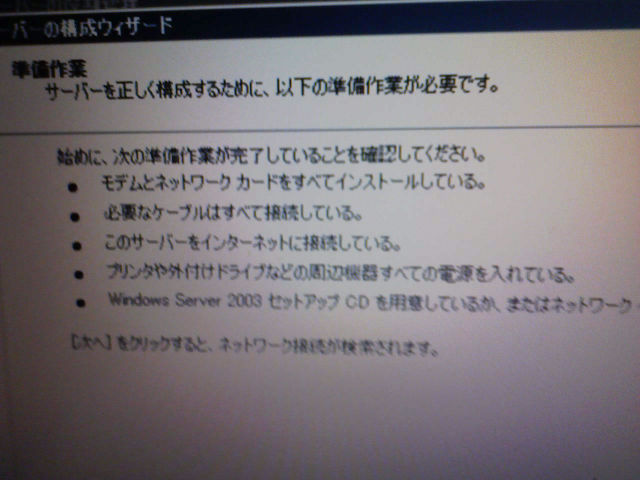

・セットアップ(Server 2003自身をインストールした直後)
セットアップ(Server 2003自身をインストールした直後)

・ホストは HUBに繋いだだけの状態にする
そうしないと下記の選択画面が出ない
ホストは HUBに繋いだだけの状態にする
そうしないと下記の選択画面が出ない

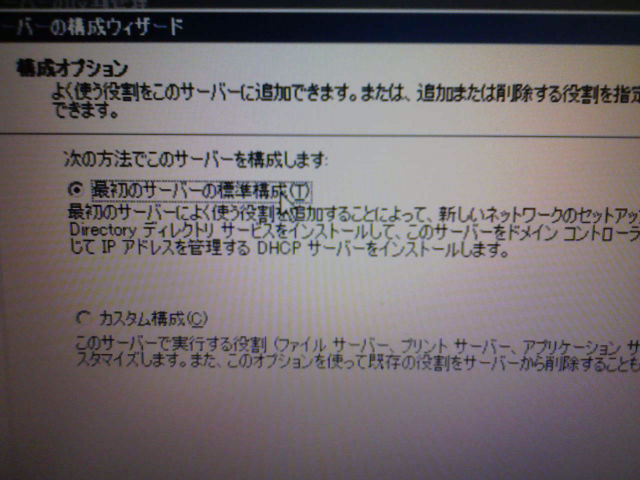

・「最初のサーバの標準構成」を選ぶ
「最初のサーバの標準構成」を選ぶ

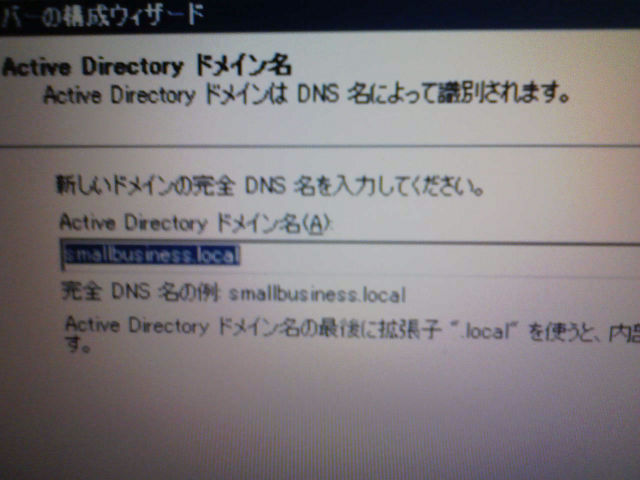

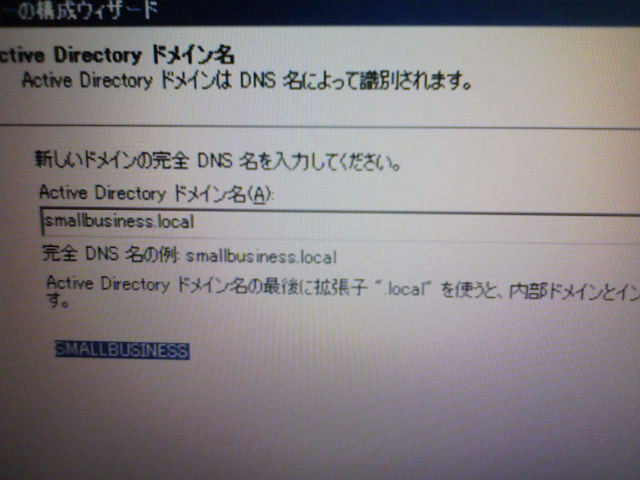

・'smallbusiness.local'
'smallbusiness.local'

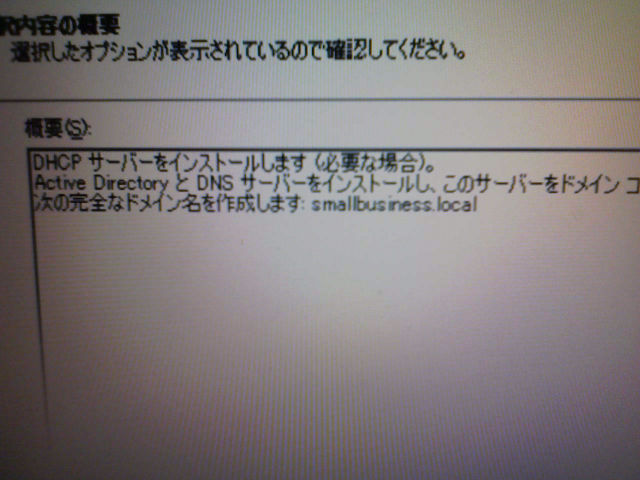

・'smallbusiness.local'、'SMALLBUSINESS'
'smallbusiness.local'、'SMALLBUSINESS'

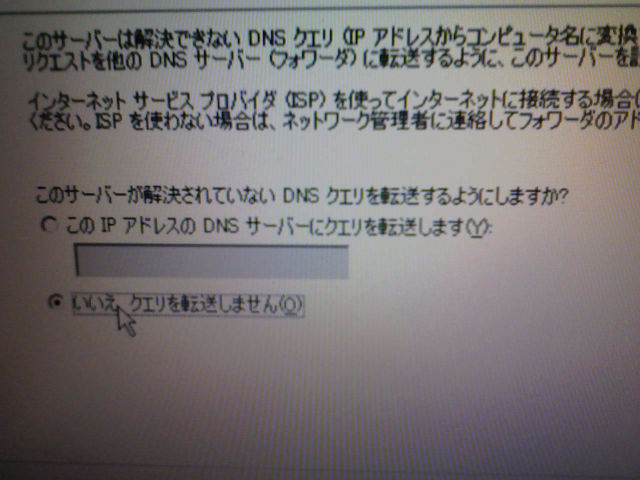

・「いいえ、クエリを転送しません」
「いいえ、クエリを転送しません」

・「最初のサーバの標準構成」は Active Directory、DHCP、DNSが自動で入る
「最初のサーバの標準構成」は Active Directory、DHCP、DNSが自動で入る

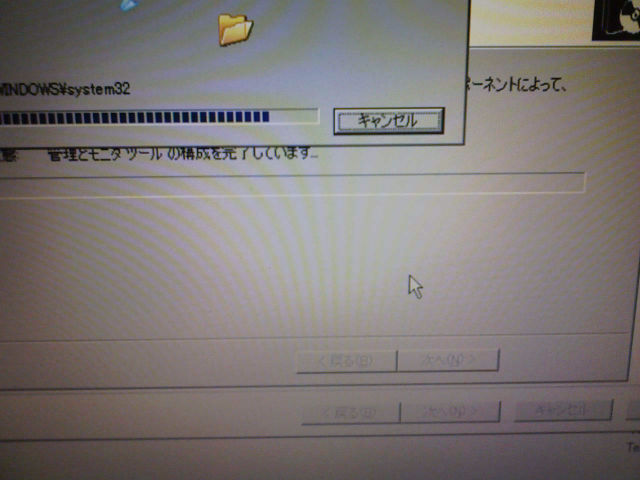

・一連のインストールに大体 20分くらい掛かる
一連のインストールに大体 20分くらい掛かる

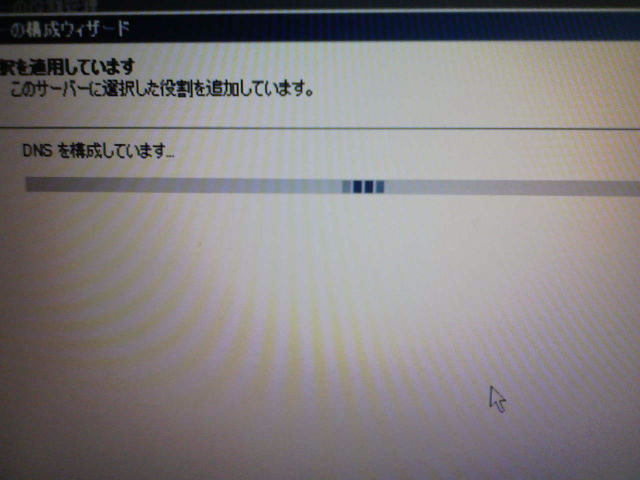

・DNS
DNS

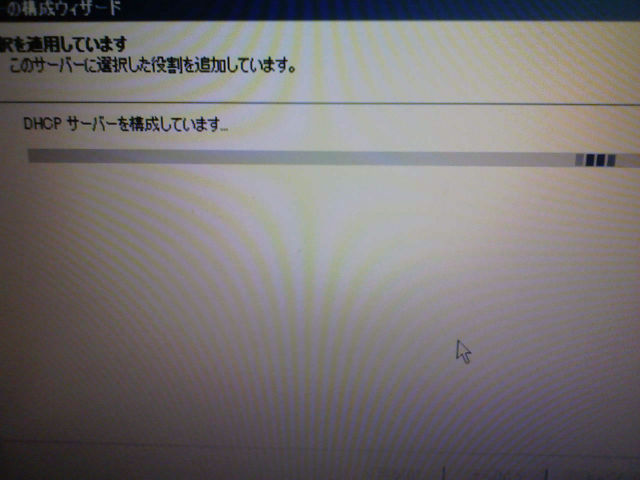

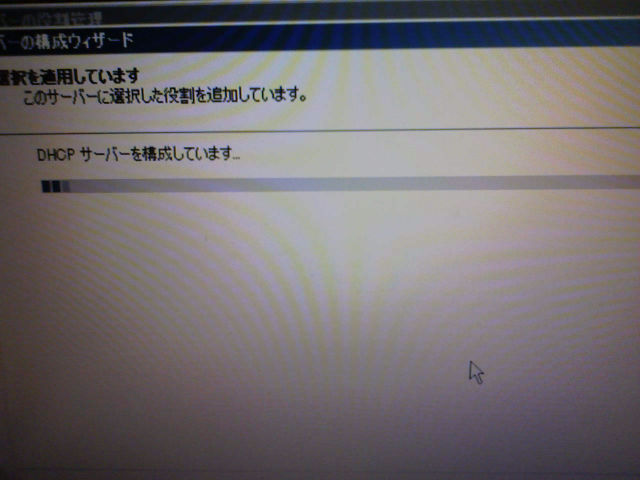

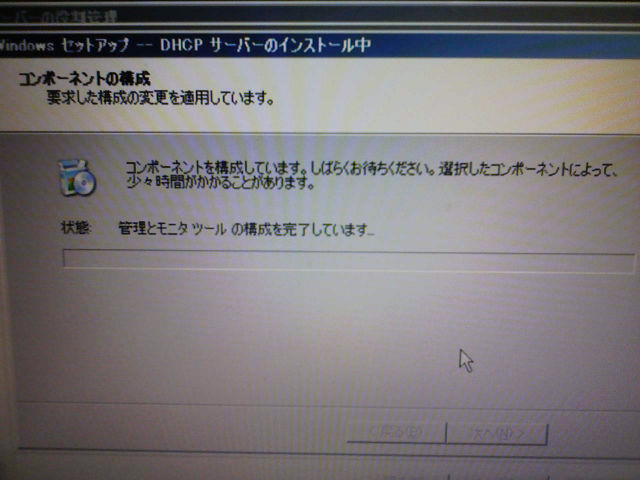

・DHCP
DHCP

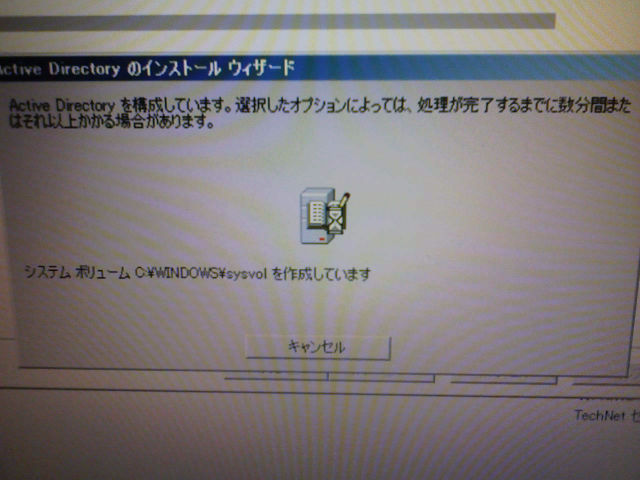

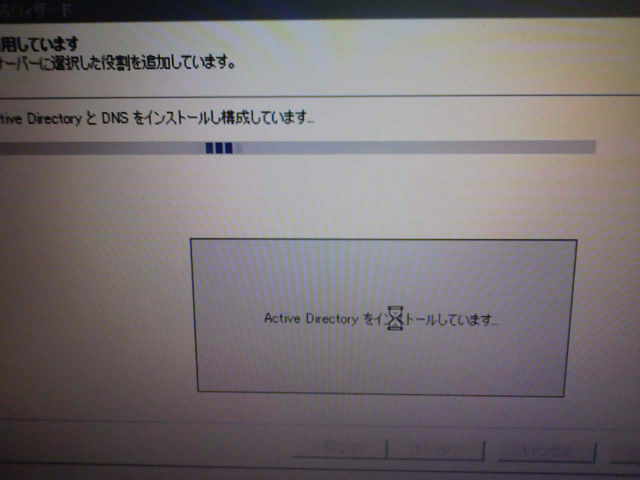

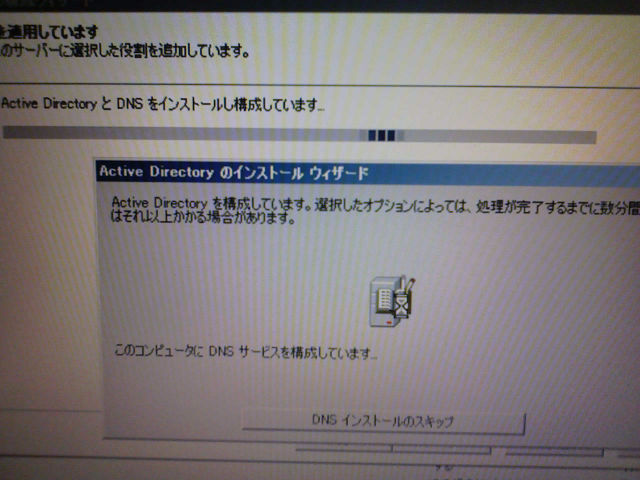

・Active Directory
Active Directory

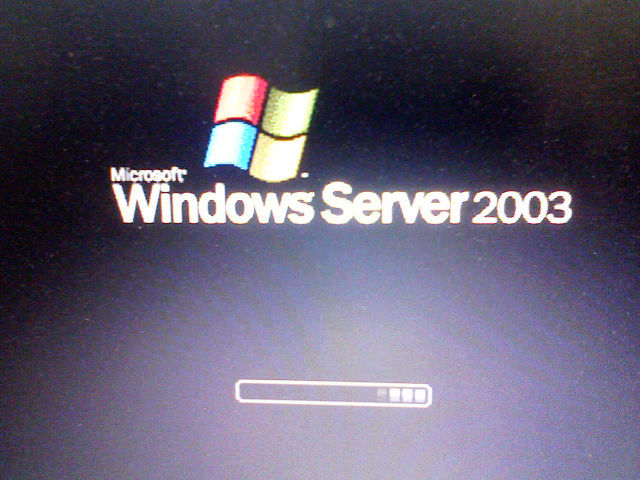

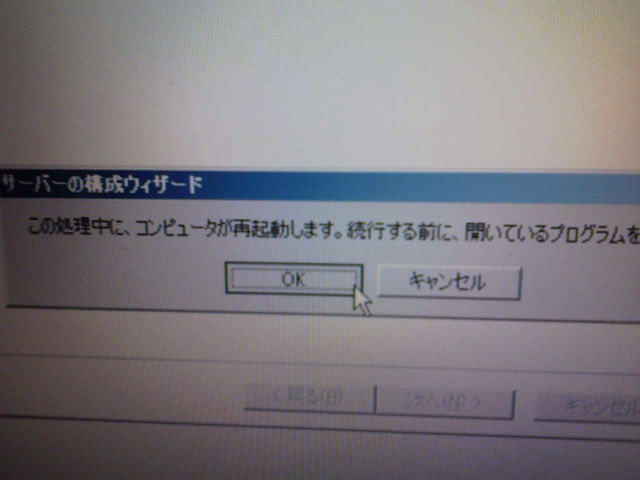

・自動で再起動する
自動で再起動する

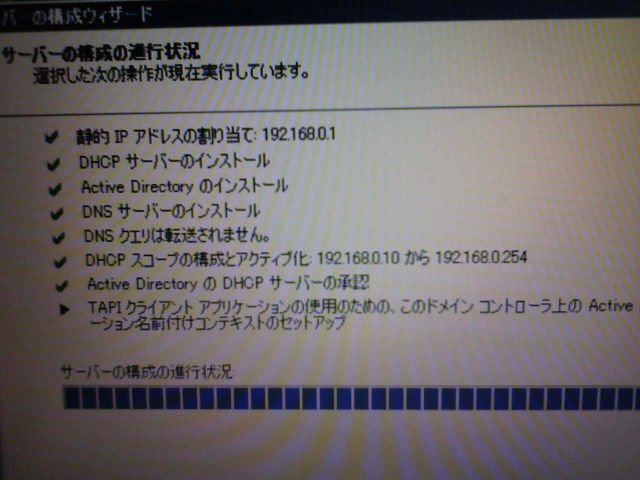

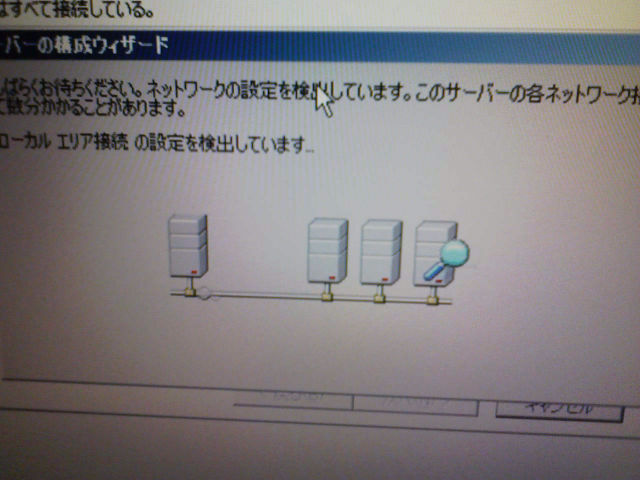

・自動で IP割り当てや各種設定が行なわれる
自動で IP割り当てや各種設定が行なわれる

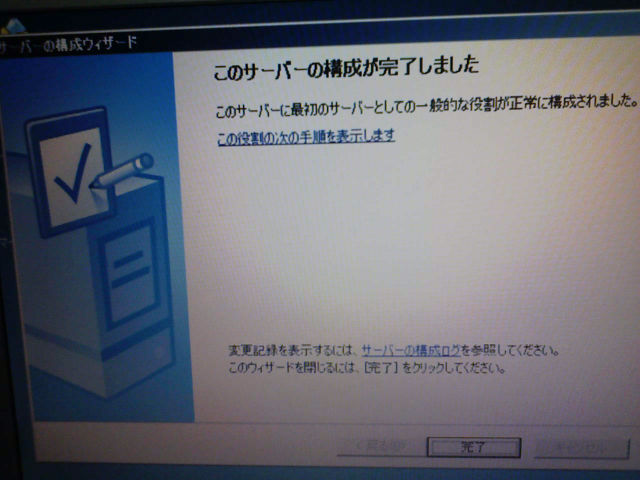

・このサーバの構成が完了しました
このサーバの構成が完了しました

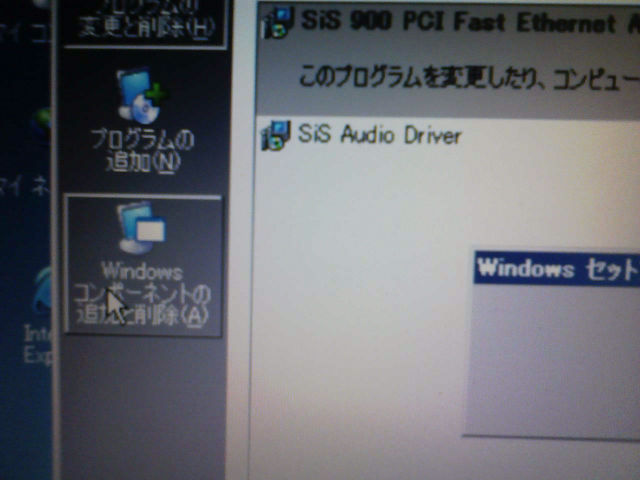

・「コンパネ」->「プログラムの追加と削除」->「Windowsコンポーネントの追加と削除」
「コンパネ」->「プログラムの追加と削除」->「Windowsコンポーネントの追加と削除」

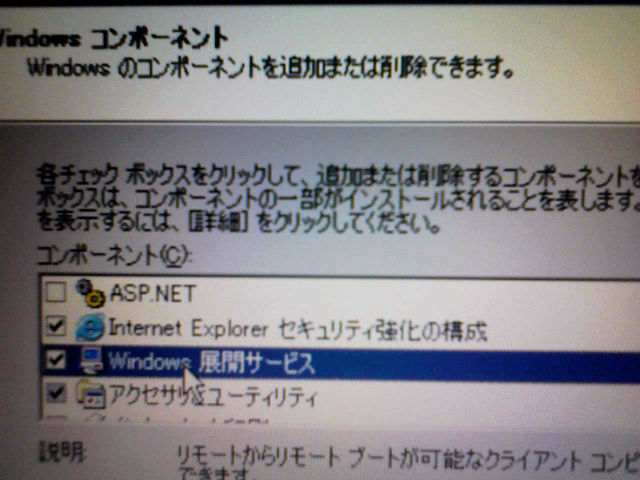

・「Windows展開サービス」
「Windows展開サービス」

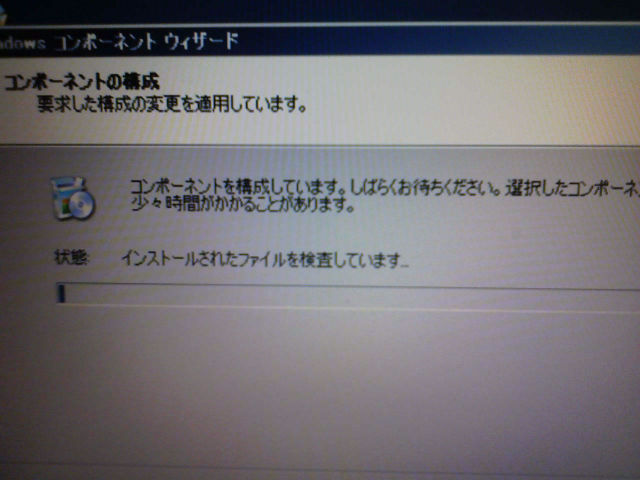

・コンポーネントのインストールは 5分くらい
コンポーネントのインストールは 5分くらい

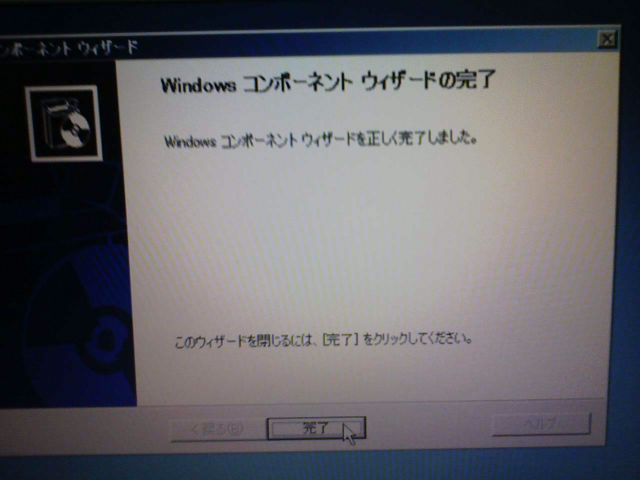

・「完了」
「完了」

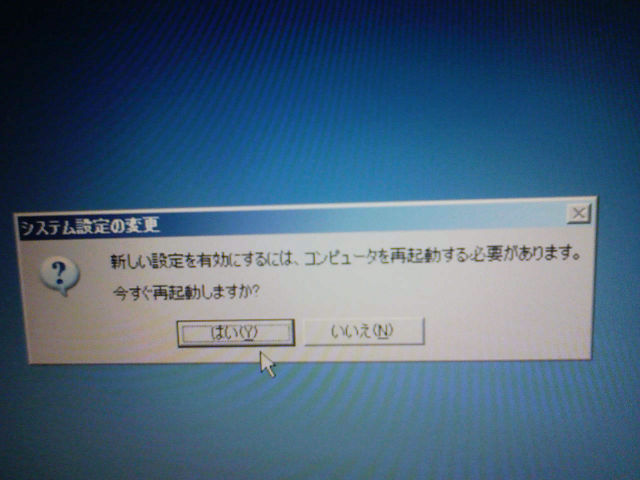

・再起動する
再起動する

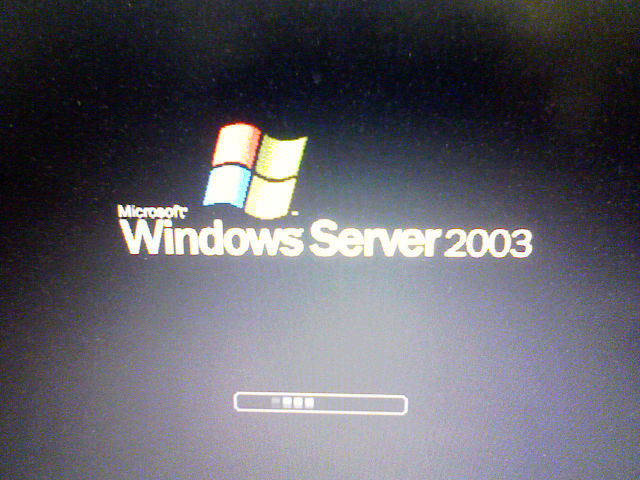

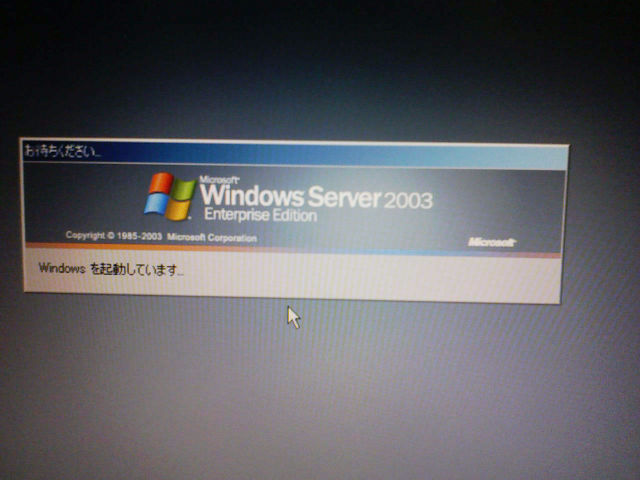

・再起動
再起動

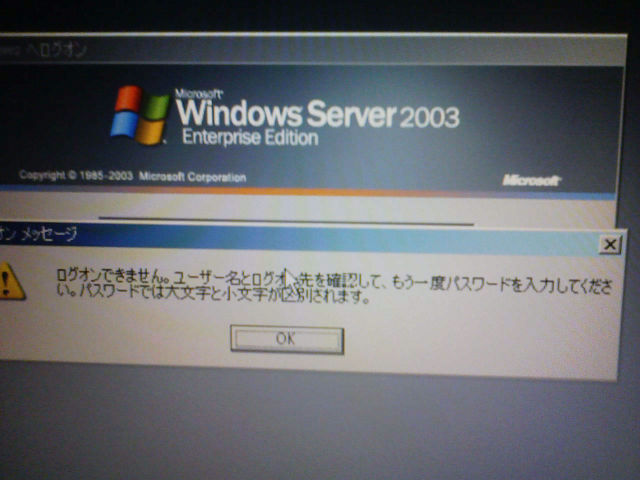

・ログオンで怒られる
ログオンで怒られる

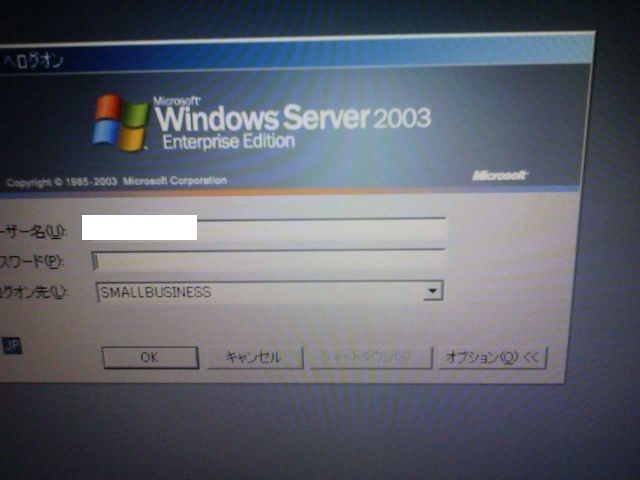

・ログオン先を「SMALLBUSINESS」にする
ログオン先を「SMALLBUSINESS」にする


●インストールイメージの構築

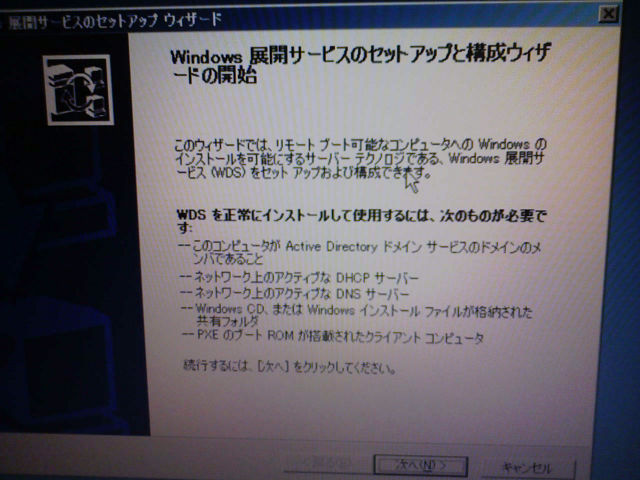

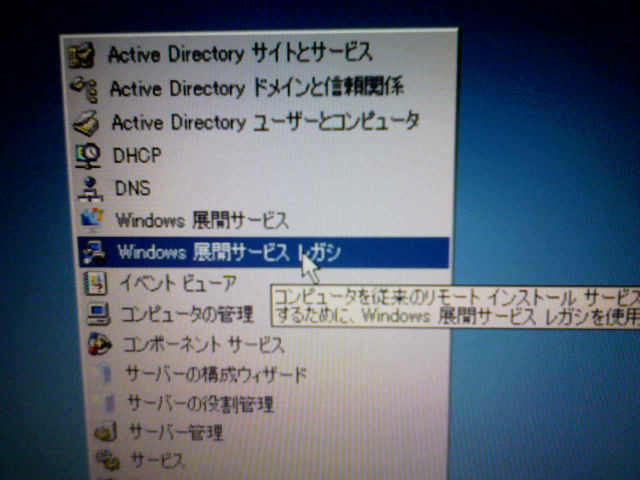

・必ず「レガシー」を起動する
必ず「レガシー」を起動する

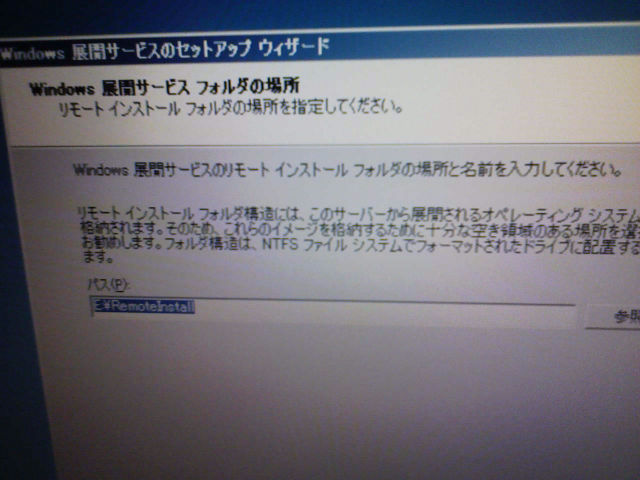

・そのまま
そのまま

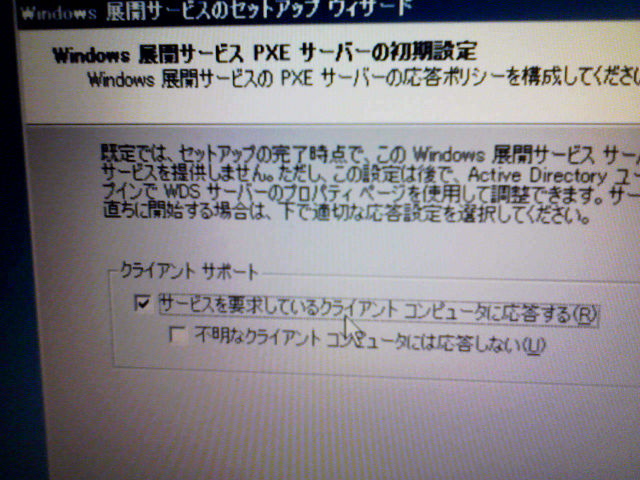

・「サービスを要求しているクライアント コンピュータに応答する」
「サービスを要求しているクライアント コンピュータに応答する」

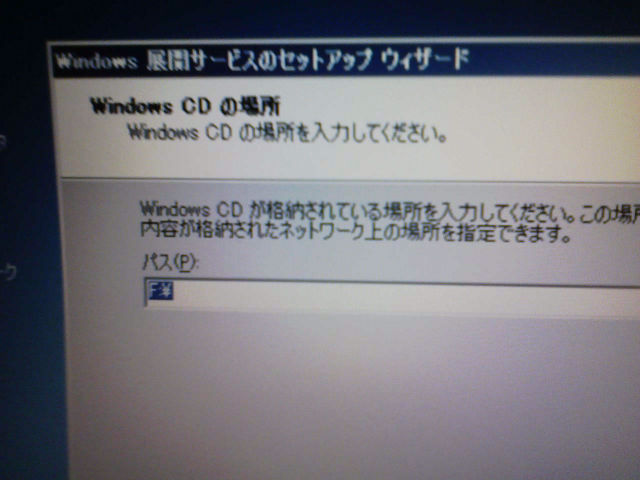

・WindowsのCDのドライブ/OSイメージ(\I386)のディレクトリ
WindowsのCDのドライブ/OSイメージ(\I386)のディレクトリ

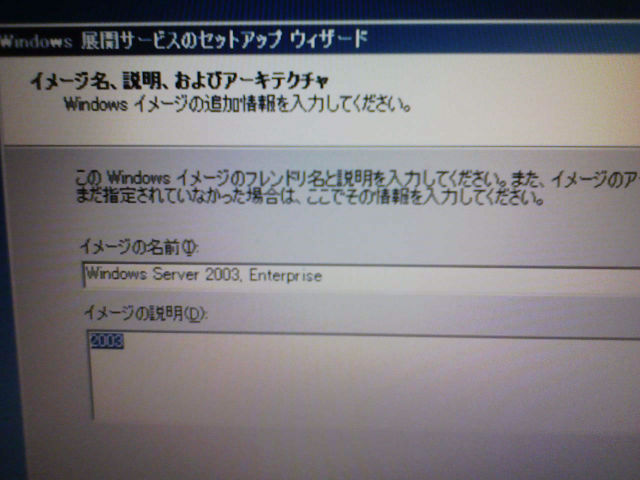

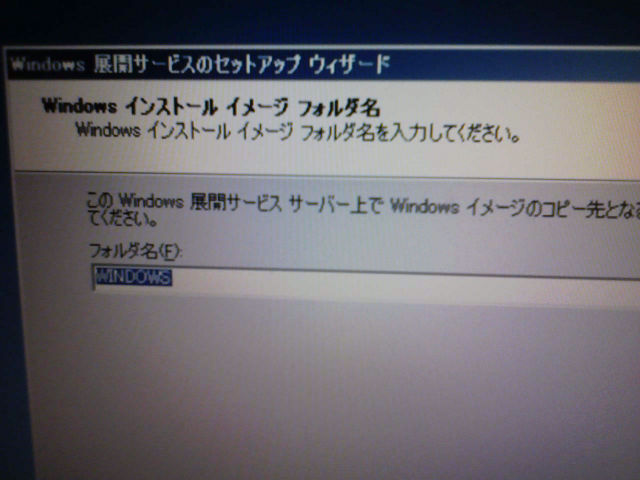

・'WINDOWS2K3'とか適当に変更する
'WINDOWS2K3'とか適当に変更する

・イメージの説明は半角英数しか使えない
イメージの説明は半角英数しか使えない

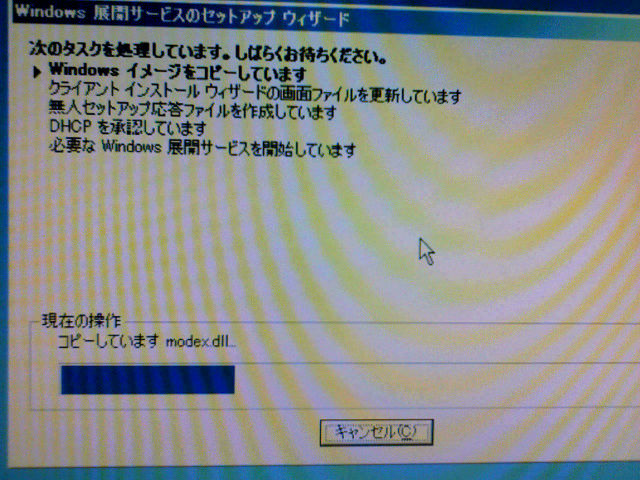

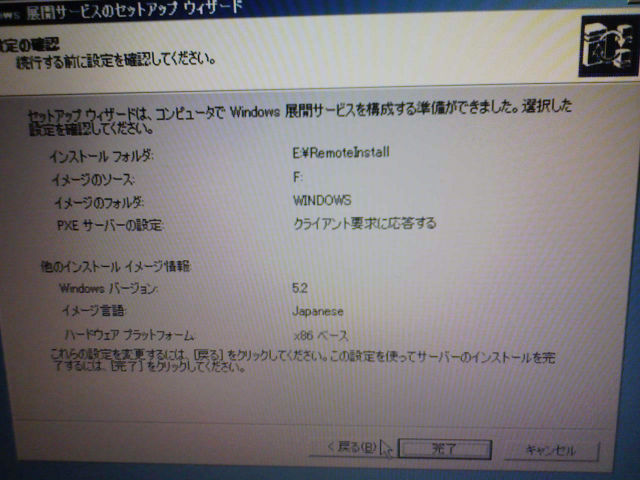

・「完了」を押すと構築開始
「完了」を押すと構築開始

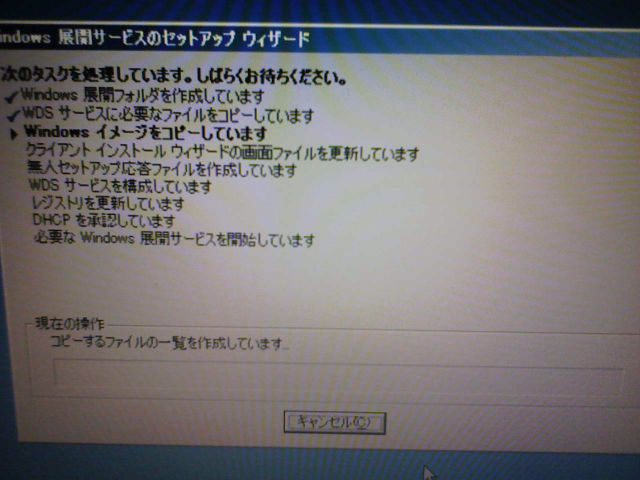

・構築には大体60分くらい掛かる
構築には大体60分くらい掛かる

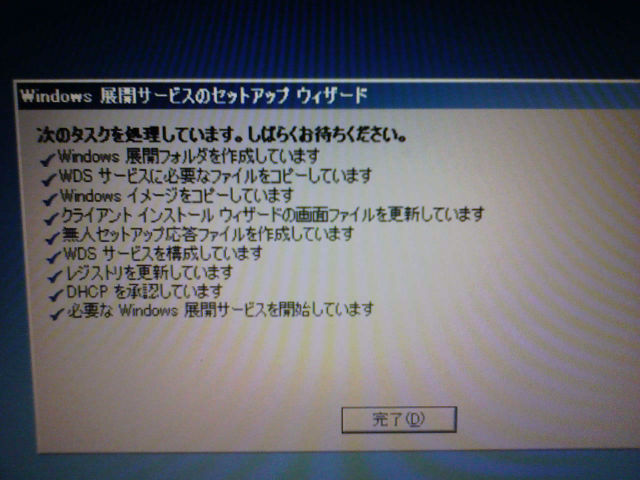

・構築終了
構築終了

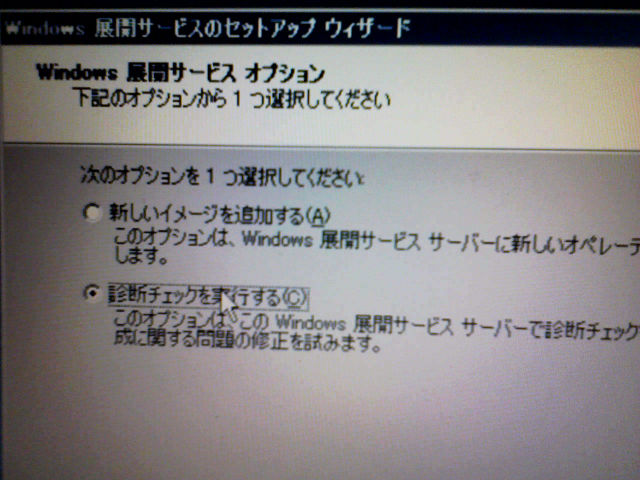

・再度「レガシー」を起動して「診断チェックを実行する」
再度「レガシー」を起動して「診断チェックを実行する」

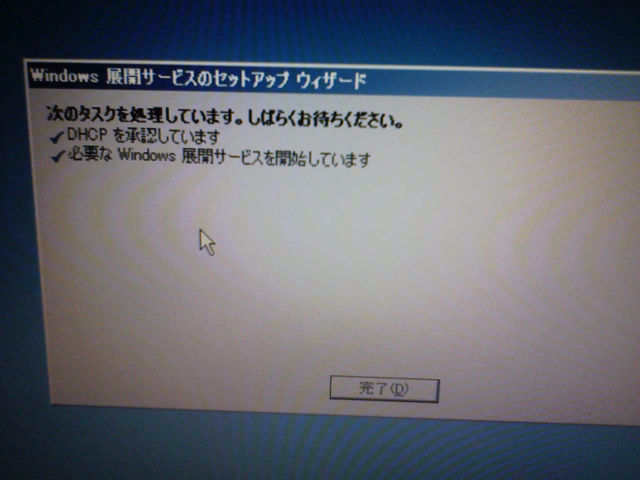

・DHCPを承認して、Windows展開サービスが開始される
DHCPを承認して、Windows展開サービスが開始される


●PXEでクライアント側(PXE対応必須)にインストール

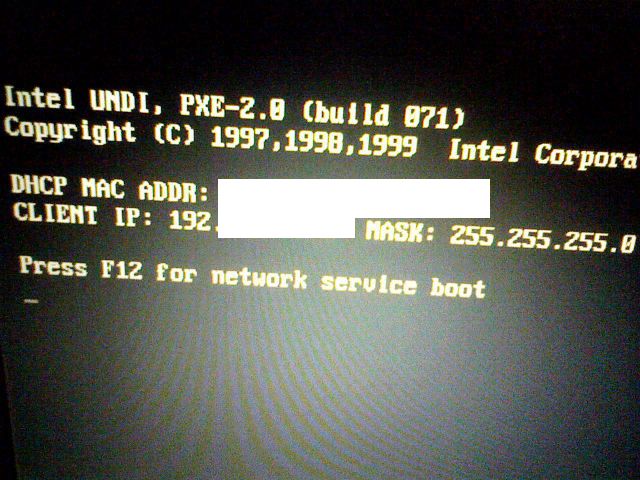

・クライアント側の PXE-Boot画面(キター!!)
クライアント側の PXE-Boot画面(キター!!)

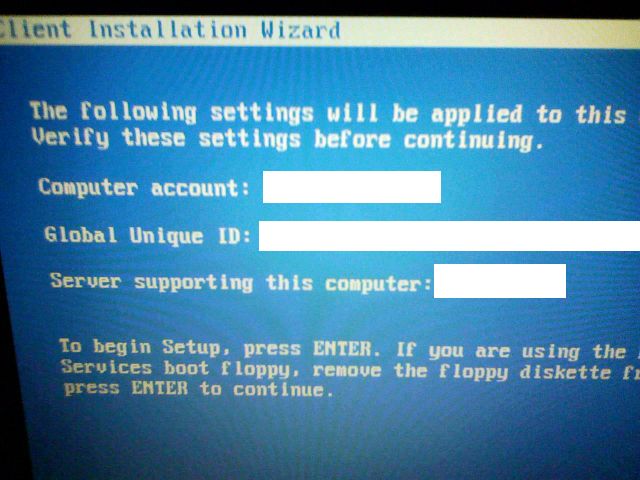

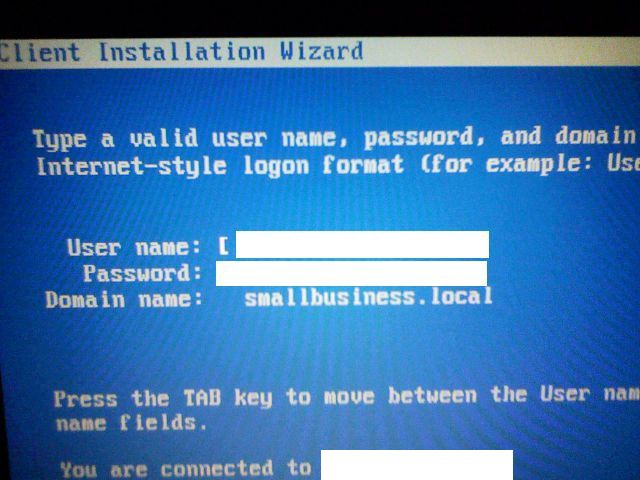

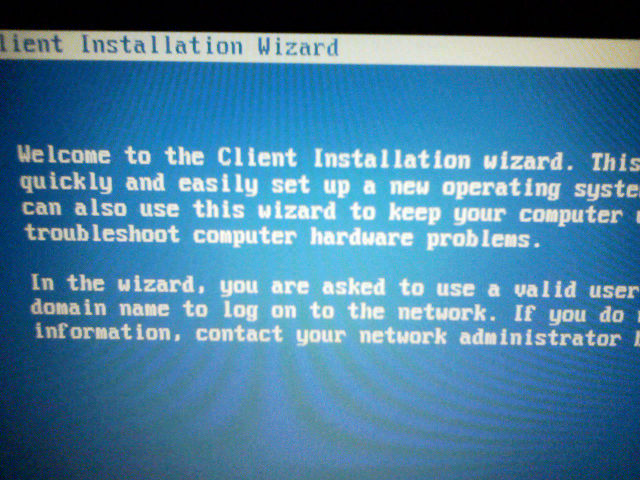

・Client Installation Wizard
Client Installation Wizard

・Server 2003のアカウントとパスワードを入力する
Server 2003のアカウントとパスワードを入力する

・何か表示が出る
何か表示が出る

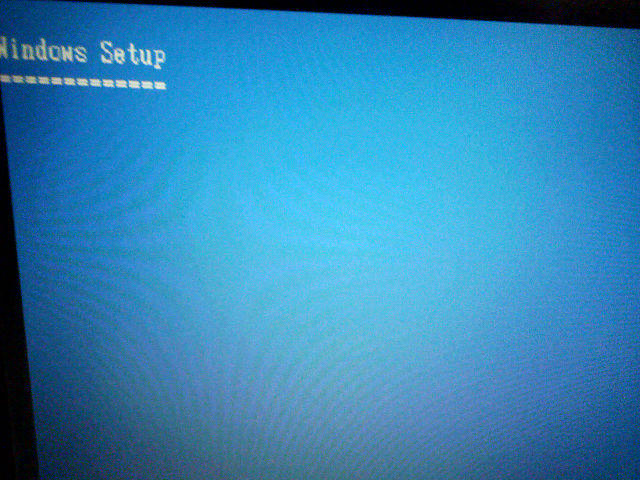

・セットアップ画面になる
セットアップ画面になる

・Windows Server 2003を PXEインストールの例
Windows Server 2003を PXEインストールの例

・後は CDでのインストールと同じ手順
後は CDでのインストールと同じ手順

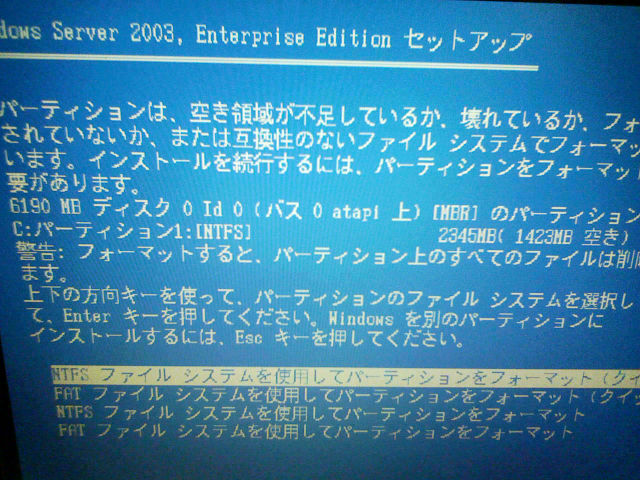

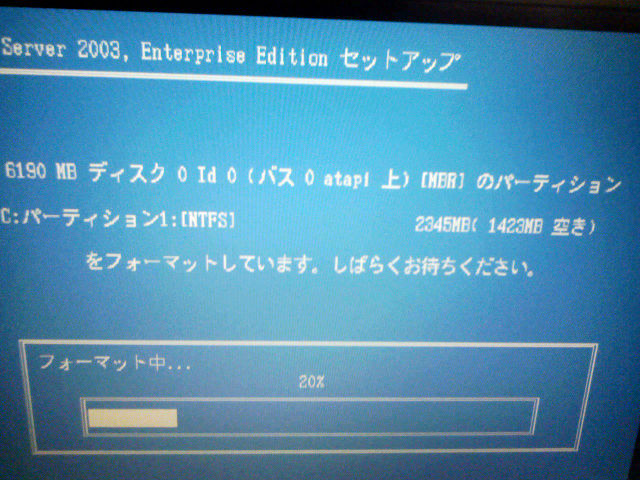

・フォーマット
フォーマット

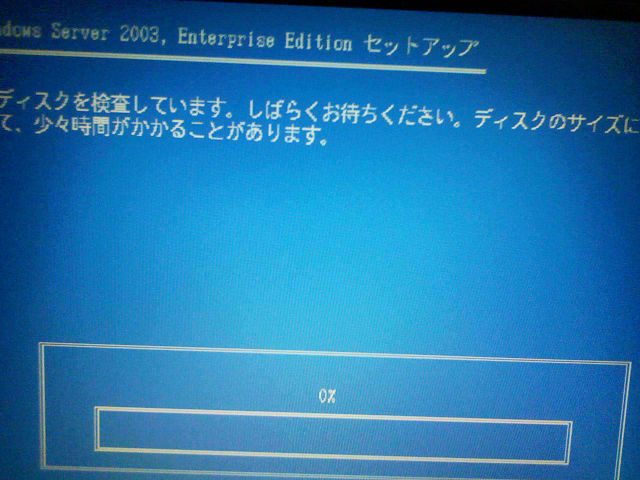

・検査
検査

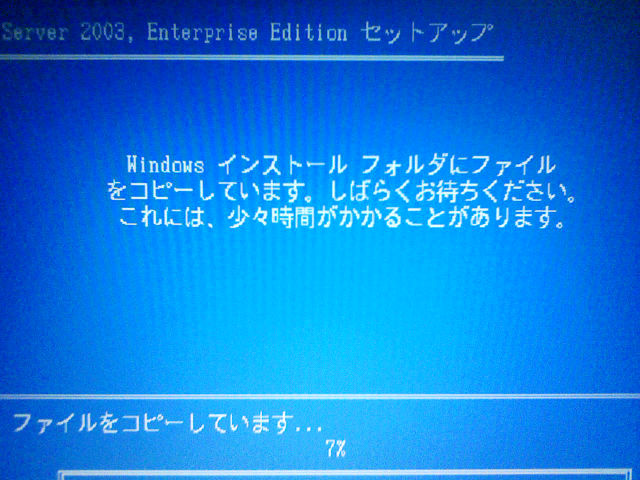

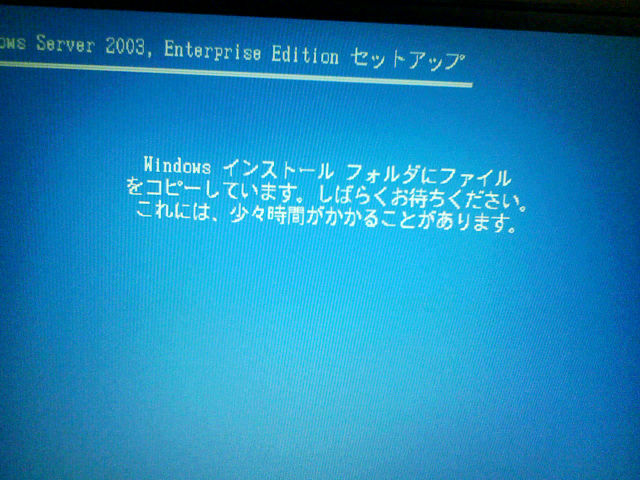

・コピー
コピー

・コピーその2
コピーその2

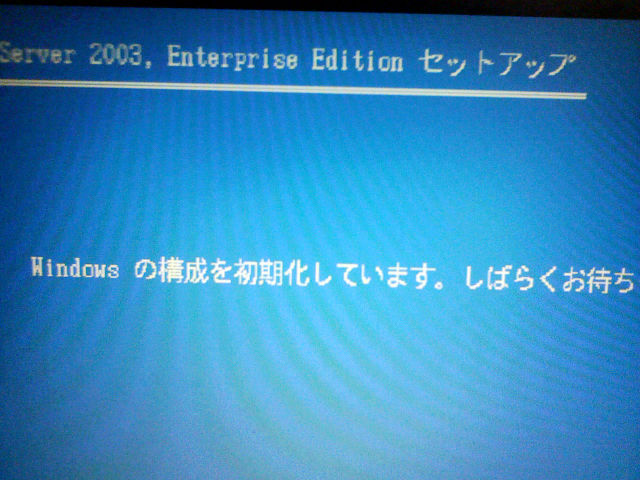

・初期化
初期化

・インストール成功!
インストール成功!


●複数のイメージ(OS)も混在可能

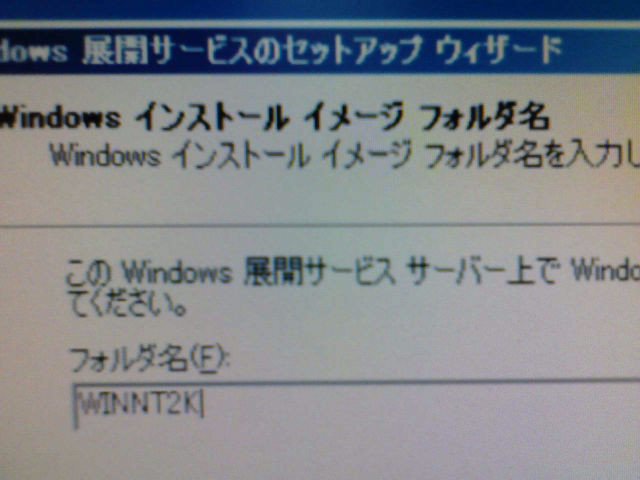

・複数のイメージ(OS)を入れる場合はフォルダ名を変える
複数のイメージ(OS)を入れる場合はフォルダ名を変える

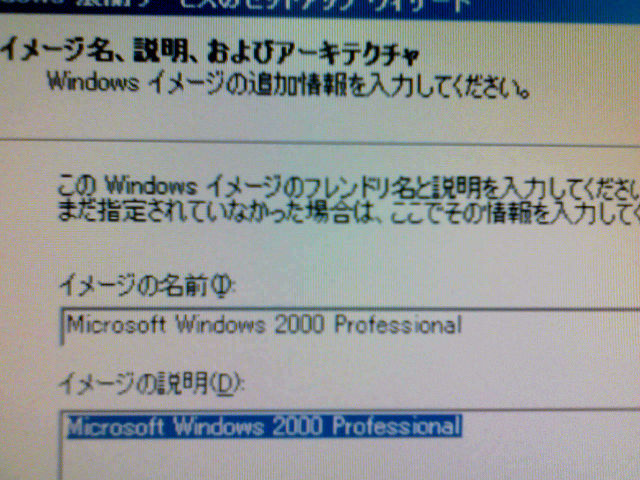

・Windows 2000の例
Windows 2000の例

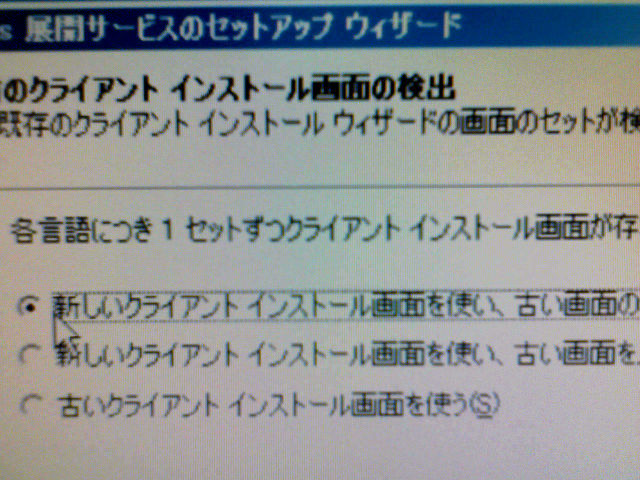

・「新しいクライアント インストール画面を使い、古い画面の~」
「新しいクライアント インストール画面を使い、古い画面の~」

・構築には大体60分くらい掛かる
構築には大体60分くらい掛かる

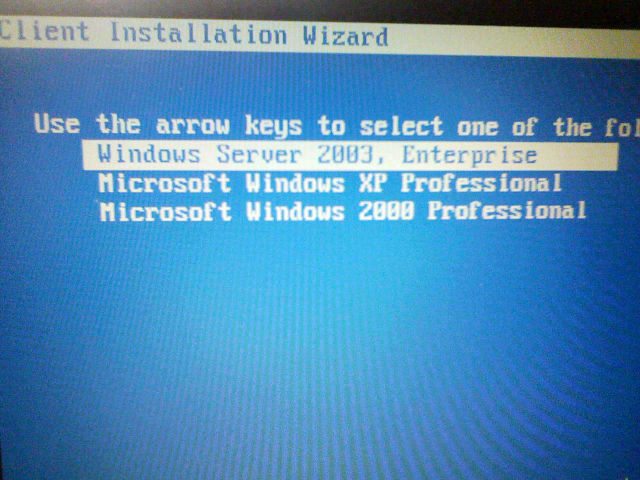

・ホストに OSが複数存在する場合はインストール時に選べる
ホストに OSが複数存在する場合はインストール時に選べる


●PXEでインストール中の画面

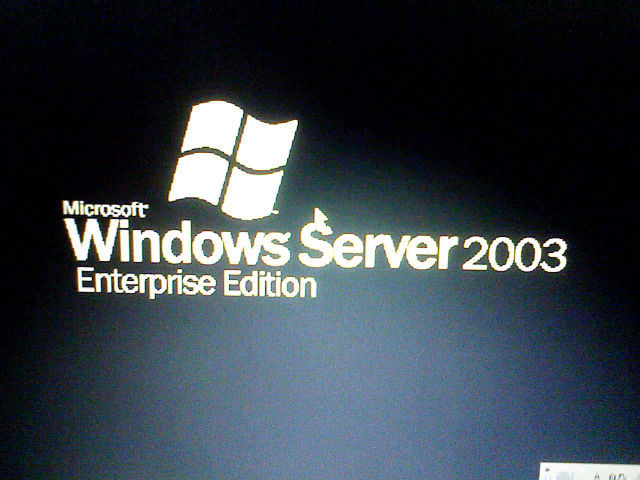

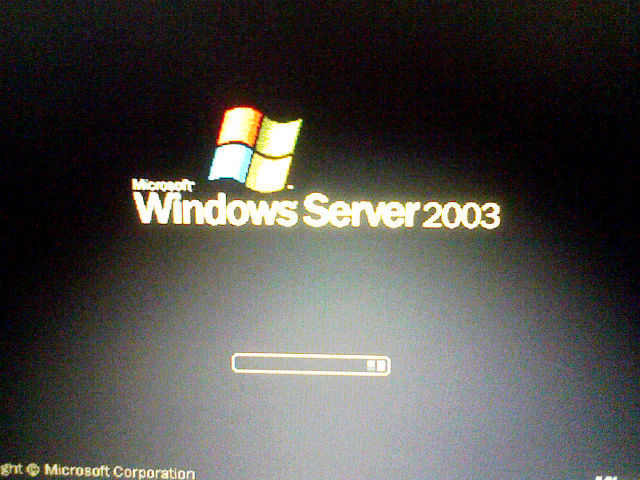

・Windows Server 2003をインストール中
Windows Server 2003をインストール中

・Windows XPをインストール中
Windows XPをインストール中

・Windows 2000をインストール中
Windows 2000をインストール中


Microsoft Windows 展開サービス

Windows Server 2003 の無人セットアップ イメージの 自動化展開 サービス 1.0 を使って、展開方法

Installing Windows 2000 On Workstations with Remote Installation Services

Windows 2000 Server Remote Operating System Installation

リモート インストール サービスを使用してリモート コンピュータに Windows 2000 Professional をインストールする方法

Windows 2000 Server または Windows Server 2003 のイメージを Windows Server 2003 RIS サーバーにインストールする方法

リモート インストール イメージの常駐するドライブまたはボリュームの変更

Windows XP の導入パート 2: 実装

RIS(Remote Installation Services)の利用について(1/3)

Windows 2000 Remote Installation Services

PXES HOWTO: Installing in a Microsoft only environment.

DHCP Configuration


●Active Directoryが最低限必要とするサービス
以下のサービスのスタートアップが「自動」になっている必要がある。

Distributed Link Tracking Client
Distributed Link Tracking Server
File Replication
Intersite Messaging
Kerberos Key Distribution Center
Net Logon
Remote Procedure Call (RPC)
Remote Procedure Call (RPC) Locator
Server
Windows Time
Workstation

Windows展開サービス(Windows Deployment Services:WDS) 従来のRIS(Remote Install Service)に必要

●インストール時に HDDが勝手に1パーティションでフォーマットされるのを防止
下記のファイルを書き換える
%RIS_IMAGE_FOLDER%\I386\rinorprt.sif
%RIS_IMAGE_FOLDER%\I386\ristndrd.sif
%RIS_IMAGE_FOLDER%\I386\templates\ristndrd.sif ←これだけ編集すれば良い
※なんでこう言う初期値になっているんだろう?
[RemoteInstall]
Repartition = No
UseWholeDisk = No

下記の様にすると全自動の無人インストール(インストール途中の入力が不要)
※これらのパラメータを設定するウィザード機能があれば楽なのに
[UserData]
ProductKey = "AAAAA-BBBBB-CCCCC-DDDDD-EEEEE"
ComputerName = "ComputerName"
FullName = "FullName"
OrgName = "OrgName"

[GuiUnattended]
AutoLogon = "Yes"
EncryptedAdminPassword = "No"
AdminPassword = "AdminPassword"
TimeZone = %TIMEZONE%
OEMSkipRegional = 1
OemSkipWelcome = 1

[Identification]
JoinWorkgroup = "JoinWorkgroup"

[RemoteInstall]
Repartition = No
UseWholeDisk = No


●独自のドライバ等をOSインストール時に組み込む

下記の様にして
[Unattended]
OemPreinstall = Yes
OemPnPDriversPath = "Drivers\NIC;Drivers\VIDEO"

イメージのあるディレクトリに
%RIS_IMAGE_FOLDER%\$OEM$
%RIS_IMAGE_FOLDER%\$OEM$\$1
%RIS_IMAGE_FOLDER%\$OEM$\$1\Drivers
%RIS_IMAGE_FOLDER%\$OEM$\$1\Drivers\NIC ← ここにドライバを入れておく
%RIS_IMAGE_FOLDER%\$OEM$\$1\Drivers\VIDEO ← ここにドライバを入れておく

%RIS_IMAGE_FOLDER% は RISイメージを格納しているフォルダです。
フォルダのパスは、
D:\RemoteInstall\Setup\English\Images\WINDOWS
などです。

nhelper.exe
nlite.inf
oeminfo.ini
syssbck.dll

nLite化した場合は、これらもコピーしておく。
 RISの元にする OSは nLiteで"Remote Installation Service"を消しちゃ駄目。
 (nLite後の Windowsも RISの種(タネ)に出来る)
