・2016/12/20
OSX86 Hackintoshで Skylakeの画面左上隅のグラフィックグリッチ症状を治す方法の夢
(How to fix Skylake Intel HD 520 Graphics Glitch in top left in OSX86 Hackintosh)
Tags: [Apple], [MacBook], [Hackintosh]
● Core i3-6100U HYSTOU Fanless Mini PC FMP03 BIOS設定 for Hackintosh
Hackintoshに使用したベアボーンパソコン HYSTOU FMP03 Core i3-6100U。
・2016/10/28
HYSTOU FMP03 Intel Skylake Core i3-6100U搭載 ファンレス 中華ベアボーン
AliExpress.comで中華ベアボーンを買ってみた HYSTOU FMP03 Fanless Mini PC
● Graphical glitches and artifacts with the Intel HD 530 on Sierra Hackintoshes
Skylake Intel HD 530 Graphics Glitch Fix
AAPL properties for Skylake Graphics (fixing graphic glitches)
MacBookPro13,1 device-properties
Intel HD3000 HD4000 HD4400 HD4600 HD5000 НD5500 HD5600 HD520 HD530
APPLE公式 flickering portion upper left corner of screen
公式フォーラムより、昔は純正 Macでも出ていた？
Graphical glitches and artifacts with the Intel HD 530 on Sierra Hackintoshes
Clover EFI bootloader Configurationの設定内容の説明
Cloverブートローダーの config.plistの設定内容の説明
● Graphical glitches and artifacts with the Intel HD 530 on Sierra Hackintoshes
画面左上隅の Skylake HD520 Graphics Glitch症状を治す方法。
HD520のグラフィックアクセラレータ（画面左上隅に Glitch症状有り）

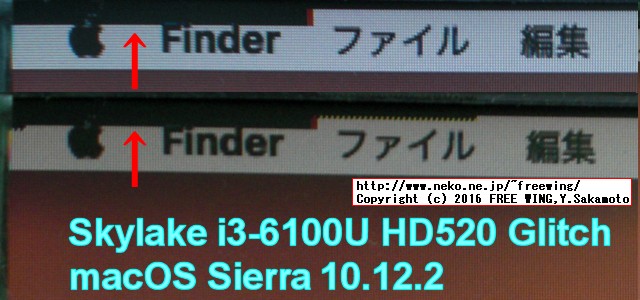

・OSX86 Hackintosh Sierra Skylake HD520 Graphics Glitch Top Left corner
画面の左上に写真の様な黒い四角がランダムに現れます。（正常な画面表示と交互に点滅する様に現れる。）
下記の方法で HD520でもバッチリ治りました。
EFIをマウントしてから
/EFI/CLOVER/config.plist
をテキストエディタで開いて、
Skylake Intel HD 530 Graphics Glitch Fix
に有る、下記のコードを追加します。
既に <key>Devices</key>セクションが有る場合は <dict>の中に <key>AddProperties</key>行～</array>行までを追加します。
AAPL,GfxYTileのパラメータにパッチを当てます。
IntelGFX - AAPL,GfxYTile - 0x01000000
※タブコードを使用しています。
<key>Devices</key>
<dict>
～～ 既存の内容 ～～
ここから
↓
<key>AddProperties</key>
<array>
<dict>
<key>Device</key>
<string>IntelGFX</string>
<key>Key</key>
<string>AAPL,GfxYTile</string>
<key>Value</key>
<data>
AQAAAA==
</data>
</dict>
</array>
↑
ここまで
～～ 既存の内容 ～～
</dict>

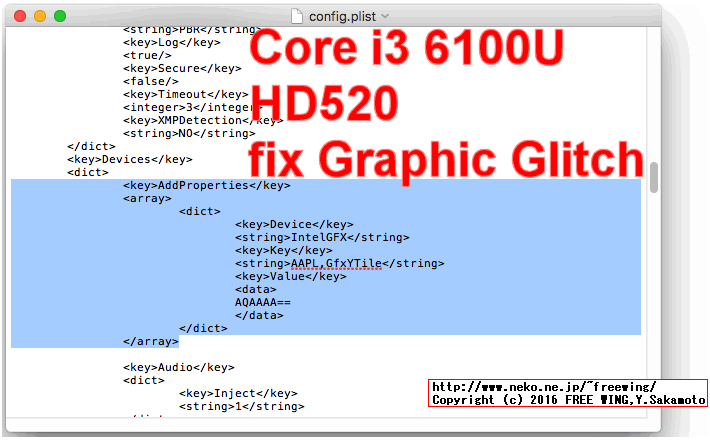

・OSX86 Hackintosh Sierra Skylake HD520 fix Graphics Glitch Top Left corner

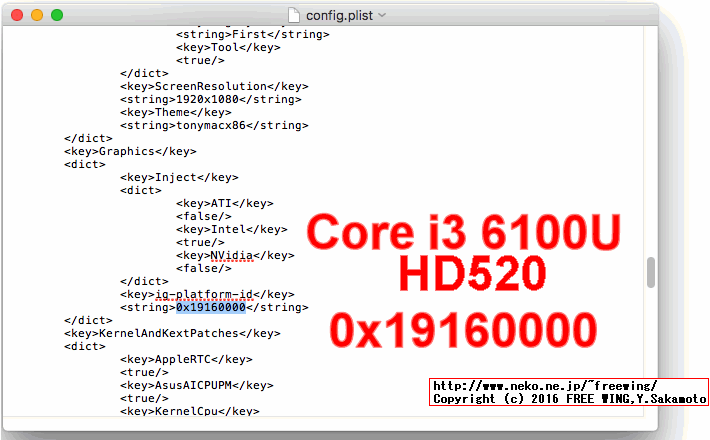

・OSX86 Hackintosh Sierra Skylake HD520 fix Graphics Glitch Top Left corner
ついでに Core i3 6100Uの HD520用に ig-platform-idも 0x19160000に書き換えます。
0x19120000(HD530用) -> 0x19160000(HD520用)
● AAPL properties for Skylake Graphics (fixing graphic glitches)の要点
AAPL properties for Skylake Graphics (fixing graphic glitches)
から抜粋。
AAPL,ig-platform-id Data <02002619>
AAPL,Gfx324 Data <01000000>
AAPL,GfxYTile Data <01000000> (Glitch Fix)
AAPL00,PanelPowerUp Data <30000000>
AAPL00,PanelPowerOn Data <19010000>
AAPL00,PanelPowerOff Data <11000000>
AAPL00,PanelPowerDown Data <3c000000>
AAPL00,PanelCycleDelay Data <fa000000>
Update: Data added from MacBookPro13,1 (thanks to conradolpz).
device-colors Data <00020000 a09d9d00 00000000 00000000>
board-rev Data <14>
Update-2: Turns out that the AAPL,GfxYTile property is the one that we were looking for. Set this property, either from a (tiny) SSDT (see comments) or otherwise, and the graphic glitches should be solved.
AAPL、GfxYTileプロパティが私たちが探していたものであることがわかります。
Update-3: Property AAPL,Gfx324 is no longer there in the latest drivers.
プロパティAAPL、Gfx324は、もはや最新のドライバにはありません。
● Intel HD3000 HD4000 HD4400 HD4600 HD5000 НD5500 HD5600 HD520 HD530の要点
Intel HD3000 HD4000 HD4400 HD4600 HD5000 НD5500 HD5600 HD520 HD530
から抜粋。
[2] Intel HD520 (device id: 0x1916)
植物のグラフィックスのために十分なものです：
* Proinzhektit IG-プラットフォームID：0x19160000
*ビデオカードのセット64メガバイトまたは96メガバイトまたは128メガバイトそれは、経験的に判明します
* ACPIコントローラHECIまたはMEIの名前を変更します - > IMEI
* ACPIカードGFX0の名前を変更します - > IGPU
1. subsystem-id = 86800000 (8086 = Intel) - コスメチック.
2. subsystem-vendor-id = 6B100000 (106B = Apple) - コスメチック.
3. AAPL,ig-platform-id = 00001619 (0x19160000) それは非常に重要です！フレームバッファ選択します。
4. graphics-options = 0C000000 - すべてのカードのための典型的なキー。
5. model = Intel HD Graphics 520 - カードの正しい名前のためのコスメチック。
6. hda-gfx = onboard-1 - HDMIオーディオのキー。
UPD: MacBookPro13,1と追加のキー:
7. AAPL,Gfx324 = 01000000
8. AAPL,GfxYTile = 01000000 - アーティファクトを補正し10.12.x.
9. AAPL00,PanelCycleDelay = FA000000
10. AAPL00,PanelPowerDown = 3C000000
11. AAPL00,PanelPowerOff = 11000000
12. AAPL00,PanelPowerOn = 19010000
13. AAPL00,PanelPowerUp = 30000000
14. PciAddr = 00:02.00 (0x00020000 - インテル内蔵グラフィックスの標準PCIアドレス）
P.S. 困難が生じた場合、任意を通して注入よりプロは「クローバーカーキ」で読み込みます
config-Intel-HD520-Mobile.plist.zip
https://s3-eu-west-1.amazonaws.com/i.applelife.ru/2016/11/245021_9ea2a605d60b74bfad5d5a35f5184117.zip
IntelBacklight.kext.zip
https://s3-eu-west-1.amazonaws.com/i.applelife.ru/2016/07/235763_badc8bd6e88e8f681db140ccd2e02a49.zip
FakePCIID-pack.zip
https://s3-eu-west-1.amazonaws.com/i.applelife.ru/2016/11/247155_052918d69991d806cc2841bf91a3dcd7.zip
