・2010/12/25

USB充電器の製作。携帯の充電器を改造して USB充電器を作る。

(IS01も充電可能な USB充電器の製作。配線にコツが有ります)

Tags: [電子工作]

携帯電話の充電器が沢山余っていたので USB充電器を作りました。 USBの配線に工夫をして IS01でも充電できる様にします。
※ 手間隙を考えたら買った方が安上がりです。中国だと 80円で買えますし。

今回は au 共通ACアダプタ02(ミツミ製)を使用しましたが、ドコモやソフトバンクの物でも同様に改造可能です。

商品名:au 共通ACアダプタ02
商品コード:0203PQA
ミツミ製 MT-WEA
入力: AC 100-240V対応
出力: DC 5.0V 600mA

※ AC 240V対応なので海外でも使えます。

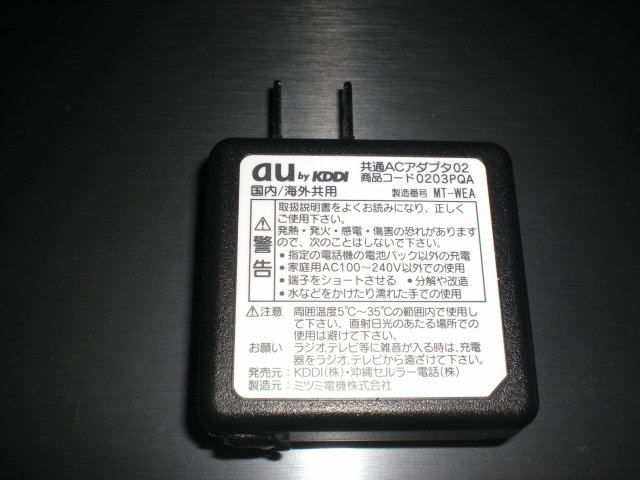

・今回の USB充電器の改造の元となる au 共通ACアダプタ02(ミツミ製)

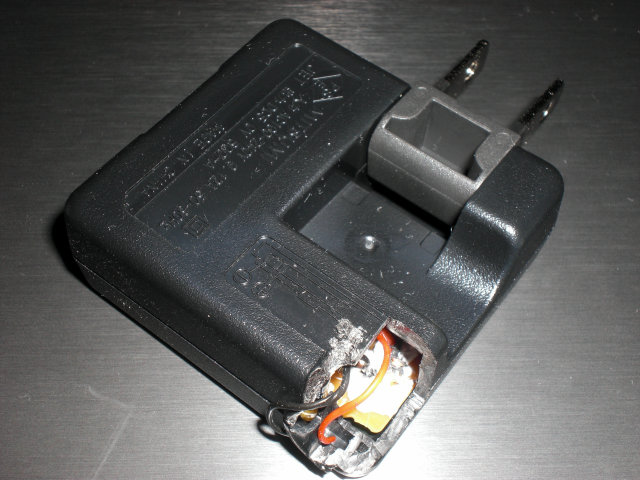

・こんな感じで筐体に穴を開けます

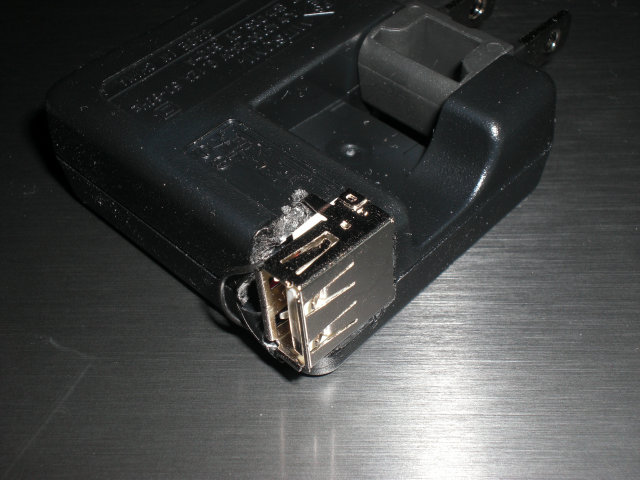

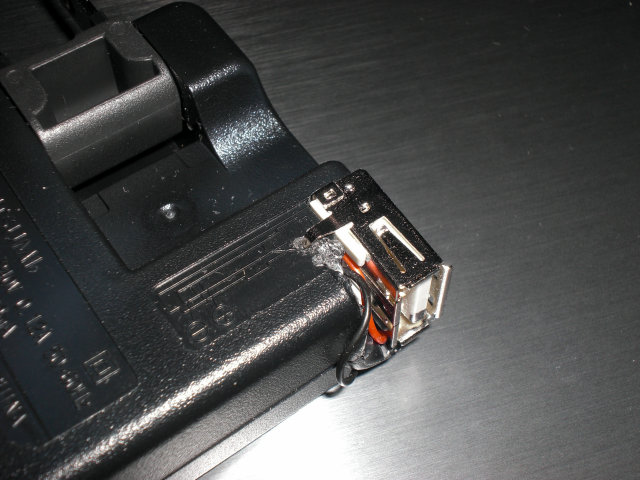

・USBコネクタはこんな感じで配置します

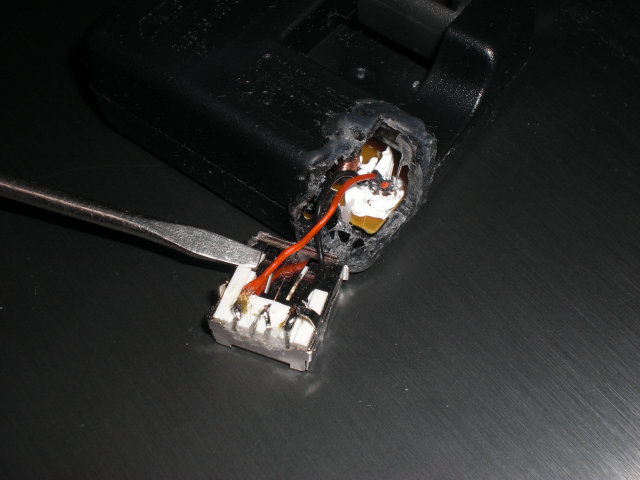

・USBコネクタに電源を配線してデータ通信線の D+と D-に下記電圧が掛かるようにします。

※ データ通信線の D-端子に2.8V,D+端子に2.0Vを印加します。
「USBのデータ通信ケーブル」を使用しても IS01で充電可能となります。

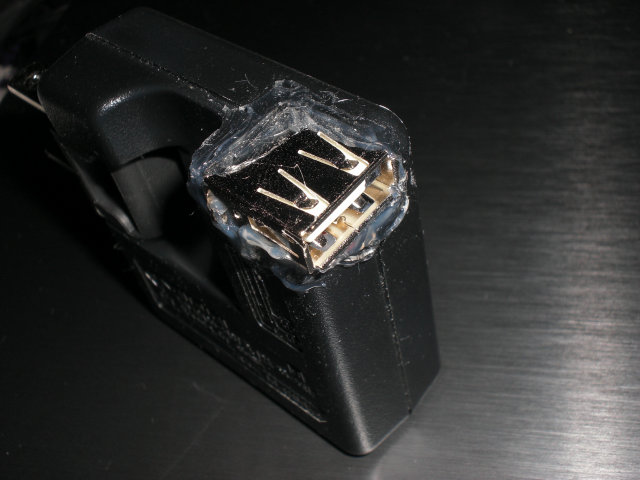

・USBコネクタをホットメルトで固定して完成

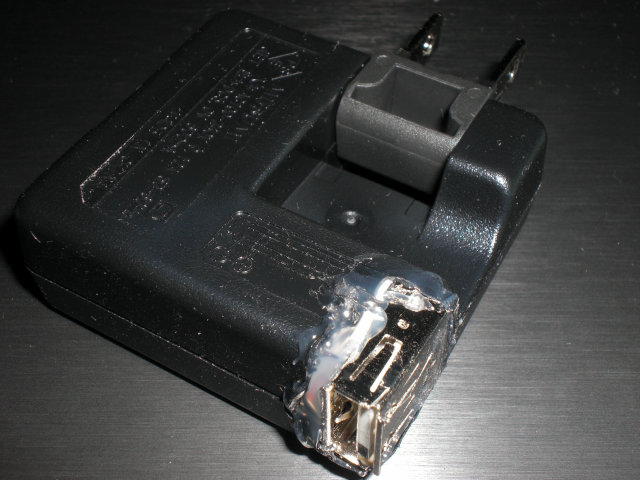

・USBコネクタをホットメルトで固定して完成

Tags: [電子工作]
