・2013/03/03

SoftBank フルセグのテレビも見れる 9インチフォトパネル 202HW

(抱き合わせ特価販売で 2年間無料、0円でできる自作アンテナ、受信感度改善策)

Tags: [SoftBank], [フォトパネル], [携帯お得], [フルセグ]

● PhotoVision TV 202HW - SoftBank（ソフトバンクモバイル）

　特長

　地デジを楽しめるフルセグ搭載の3G通信機能付きデジタルフォトフレーム。
　IPX5の防水に対応し、バッテリーも内蔵しているのでお風呂場やキッチンなどでも気軽に利用できる
　予約録画可能。
　液晶画面 9インチ 800x480

　フルセグ綺麗すぐる！（実際に綺麗で十分な画質で視聴できます。ワンセグはブロックノイズが目立ち汚いです）

ソフトバンク PhotoVision TV 202HW

　※ auの PHOTO-U TVは契約を終了してもフルセグ視聴が可能です。ソフトバンクの 202HWは契約を終了すると画面の大きさが 1/4になります。（202HWは裏ワザで回避可能の夢を見た）

● PhotoVision TV 202HW 0円でできるテレビアンテナ受信感度改善方法

　壁に来ているテレビアンテナの接続口に針金を挿し込みます。

　写真の様に”ねじりっこ”でも代用できます。
　※ 差し込み部分は被覆を剥いで針金部分を露出させます。

　テレビ受信がワンセグとフルセグで不安定になる場所に 202HW本体を置いた状態で、テレビアンテナ端子に下記の写真の様に針金（ねじりっ子）を差し込むとフルセグ受信で安定します。

　ワンセグ携帯の受信感度の改善にも使える技です。（フルセグアンテナにもワンセグの電波が流れているので）

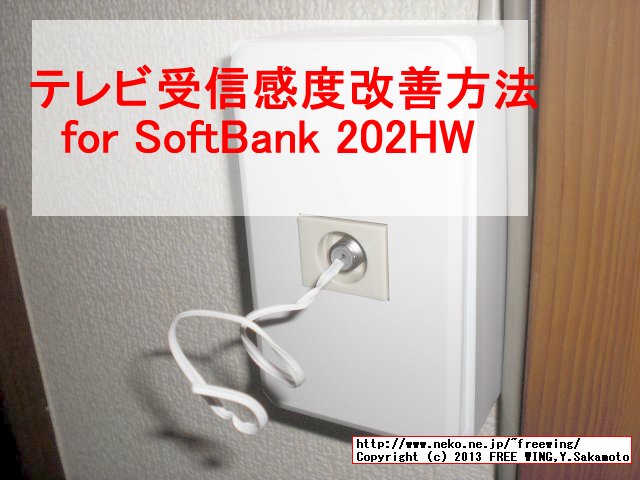

・PhotoVision TV 202HW 0円でできるテレビアンテナ受信感度改善方法

● それでも駄目な場合は外部アンテナを接続します。

　外部アンテナは 75オーム(75Ω)のミニプラグで市販品が使用可能。
　変換アダプタはアマゾンで通常配送無料（一部除く）で購入できます。

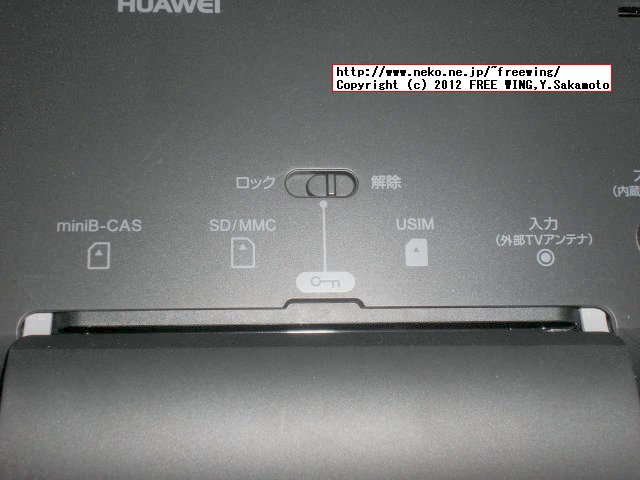

　ミニプラグ側をフォトフレームの背面のカバーの中に有るアンテナ端子に差し込みます。

「ミニプラグ F型アンテナ変換」を Amazonで探す（商品検索する）。

[フジパーツ][整合器]3.5mm ミニプラグ(オス)-F型接栓(メス)（75Ω整合器）/FZ-365
ASIN: B00GAIFM40
・同軸ケーブル(75Ω)をミニプラグ用アンテナ端子に接続します。
・片側：3.5mmミニプラグ
・片側：F型ジャック

富士パーツアンテナケーブル変換 3.5φ ミニプラグ変換ケーブル F型と3.5φ ミニプラグ 3m FP363
ASIN: B008KDKLS0
・アンテナ壁面端子からポータブル液晶テレビ等に接続できます。
・高純度９９．９９６％ＯＦＣコード採用。
・７５Ω同軸ケーブル使用。
・環境にやさしい無鉛はんだを使用

● 参考写真

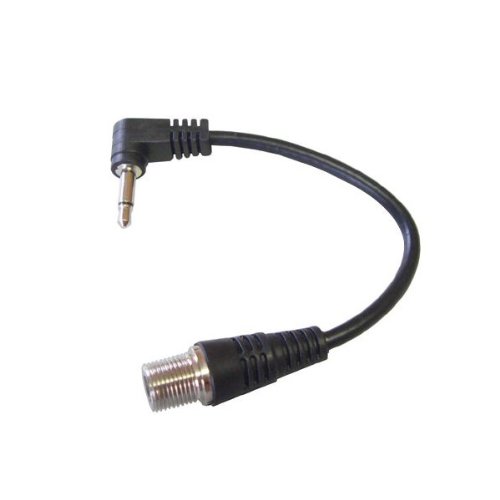

・B00GAIFM40 [フジパーツ][整合器]3.5mm ミニプラグ(オス)-F型接栓(メス)（75Ω整合器）/FZ-365

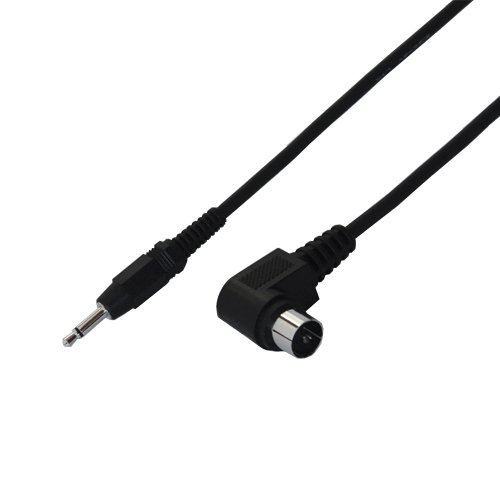

・B008KDKLS0 富士パーツアンテナケーブル変換 3.5φ ミニプラグ変換ケーブル F型と3.5φ ミニプラグ 3m FP363

●壁面のアンテナコネクタに既にテレビを接続している場合はアンテナ分配器を使います。

　接続方法
1) 壁面のアンテナコネクタ
　↓
2) テレビコンセント直付け 2分配器
　＋
3) ELECOM アンテナケーブル極細 L-S型 5m ブラック DH-ATLS50BK
　＋
4) [フジパーツ][整合器]3.5mm ミニプラグ(オス)-F型接栓(メス)（75Ω整合器）/FZ-365
　↓
5) フォトフレームの背面のアンテナ端子（3.5mm径のミニジャック端子）

　※ (3)と(4)の二つは距離が 3m以内であれば上記の「富士パーツアンテナケーブル変換 3.5φ F型と3.5φ ミニプラグ 3m FP363」一つで代用できます。

　「テレビコンセント直付け 2分配器」

SOLIDCABLE テレビコンセント直付け 2分配器 1端子電流通過型地デジ BS CS 対応アンテナ分配器ソリッドケーブル #4202H-P
ASIN: B004OUILKS

　「ELECOM アンテナケーブル極細 L-S型 5m ブラック DH-ATLS50BK」

ELECOM アンテナケーブル極細 L-S型 5m ブラック DH-ATLS50BK
ASIN: B003YJ5EVO

　「ELECOM アンテナケーブル極細 L-L型 5m ブラック DH-ATLL50BK」

ELECOM アンテナケーブル極細 L-L型 5m ブラック DH-ATLL50BK
ASIN: B003YJ5ETQ

●もしくはアンテナブースターを使います。

　アンテナ線をテレビ側に接続しなくても良いので、持ち運びが多い場合や取り回しに便利です。
　家に配置してある全てのフォトパネルで安定してフルセグ受信できる様になりました。

テレビブースター > REALLIFE JAPAN(リアルライフジャパン) > スカイタワー SKT-1
ASIN: B00CPMFLRI
・REALLIFE JAPAN 室内無線ブースタースカイタワー SKT-1
・電波増幅機能
・自動切り換え機能
・直線距離で5～7m内外の範囲に掛けて電波の強さを調節して円滑なTVの視聴が可能

室内 HD テレビアンテナ地デジペーパーアンテナUHF VHF対応 80KM受信範囲 USB式　超軽超薄　簡単設置高耐久性　ブースター内蔵 (透明)
ASIN: B07221FSYP

・【薄型・軽量・美観】同サイズの従来品に比べて、本製品の厚みが薄い、重さ（コードが含まれる）も115gしかないという、びっくりするほど薄型化・軽量化を実現しています。

室内 HD テレビアンテナ Wsky 地デジペーパーアンテナ卓上・TV アンテナ UHF VHF対応 80KM受信範囲 USB式簡単設置 (ブラック)
ASIN: B06Y639SN4

●フルセグ綺麗すぐる！もうワンセグには戻れない！

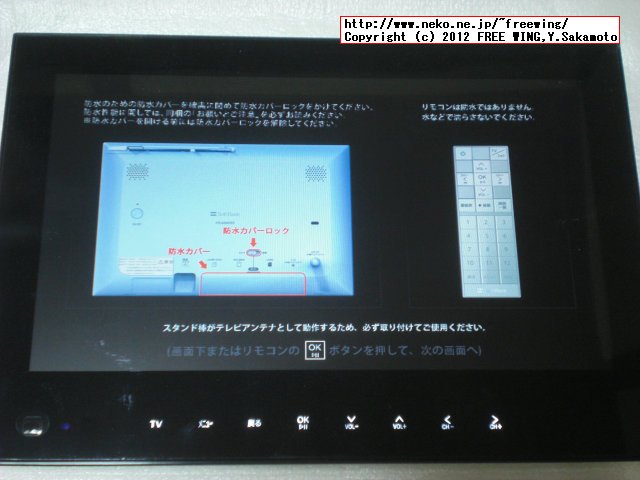

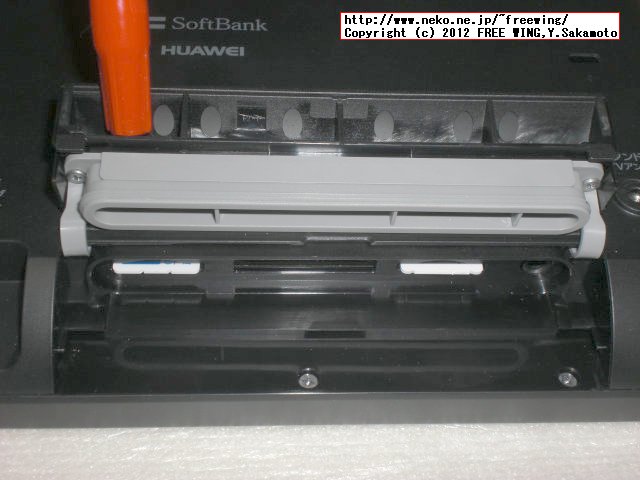

・PhotoVision TV 202HW フルセグ視聴可能 9インチフォトフレーム

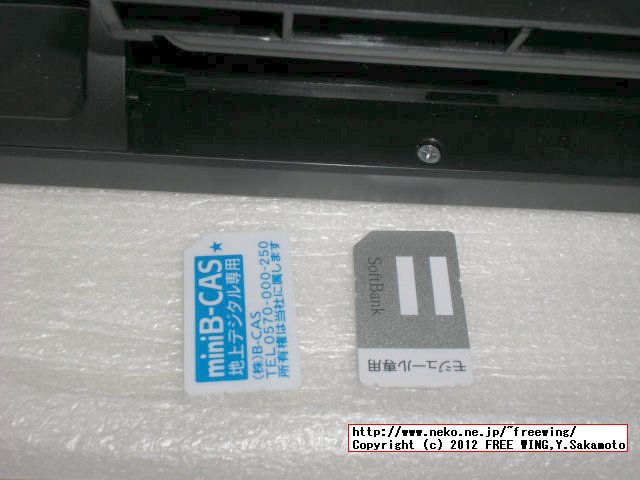

・PhotoVision TV 202HW フルセグ視聴可能 9インチフォトフレーム

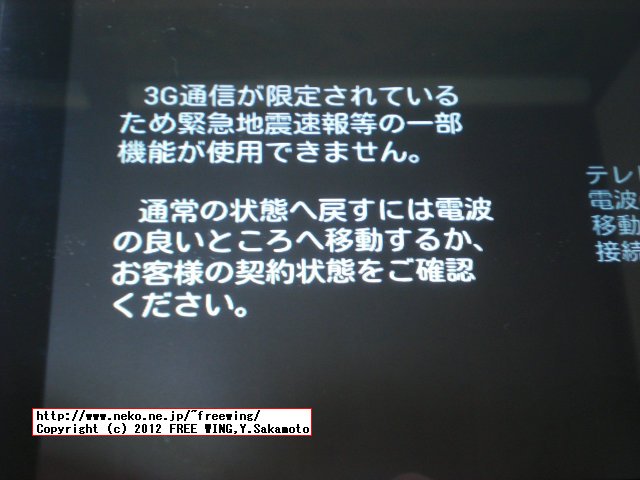

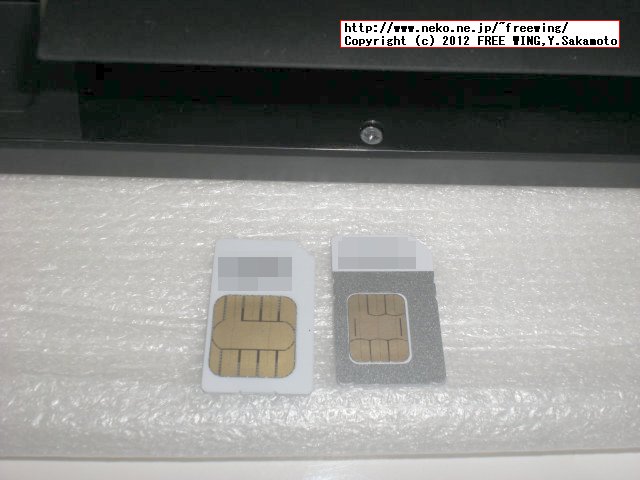

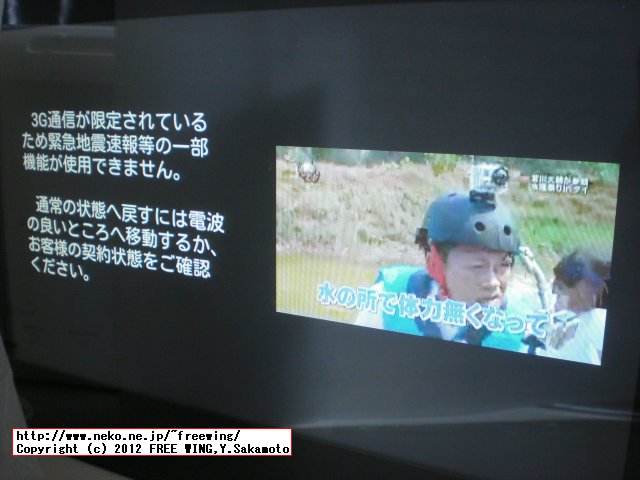

　SIMカードが無いとテレビ画面が 1/4の大きさになります。

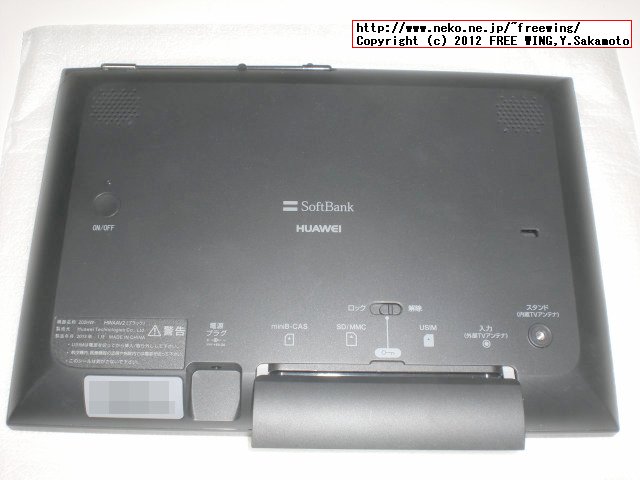

・PhotoVision TV 202HW フルセグ視聴可能 9インチフォトフレーム

・PhotoVision TV 202HW フルセグ視聴可能 9インチフォトフレーム

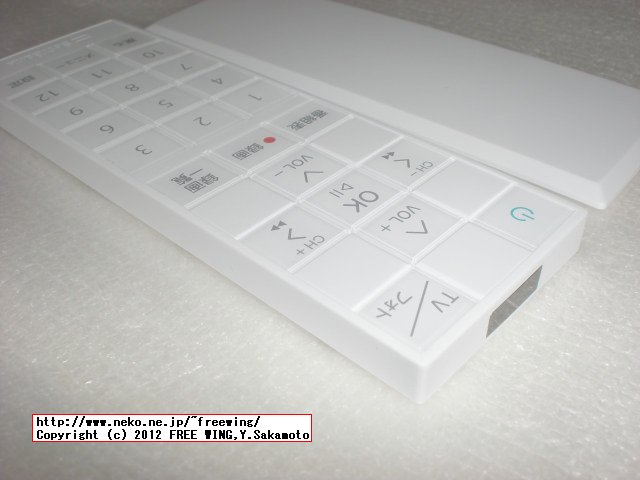

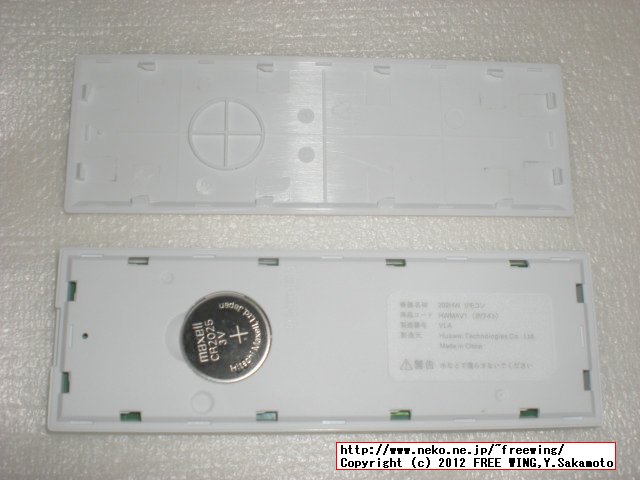

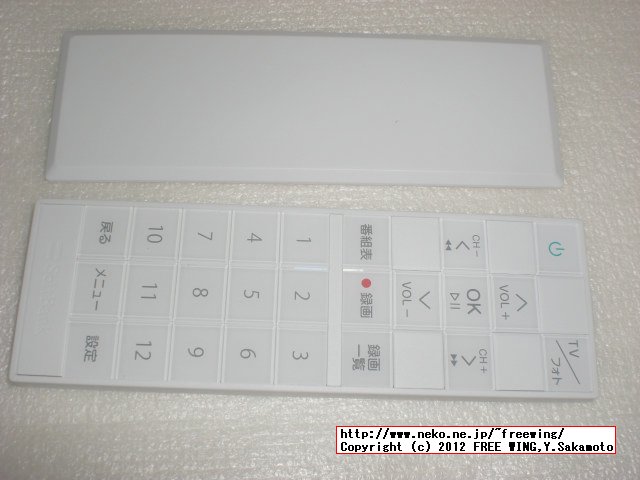

・PhotoVision TV 202HW リモコン

●抱き合わせ特価販売で一括 0円 2年間無料のフォトフレーム
・みまもりケータイ 101Zと抱き合わせで一括 0円の特価販売 202HW フルセグ視聴可能フォトフレーム

●PhotoVision TV 202HW 株主優待で商品券 10000円

・PhotoVision TV 202HW 株主優待で商品券 10000円

・PhotoVision TV 202HW 株主優待で商品券 10000円

● 俺メモ

202HW/MMC392 Open Source(MMC392, kernel)
　カーネルソースコード
　202HW/MMC392 Open Source(MMC392, kernel)
　202HW/(MMC392) Open Source kernel.zip
　15 Augst 2013, 77.25MB

　Ver a24.1 解除OK 2013年6月19日 (ごく稀に圏外)
　Ver a25.1 解除OK 2014年6月5日 (1秒で録画が停止)
　Ver a28.1 解除OK 2014年8月26日 (違う番組のタイトル) ※ 2015/02時点での最新版

● 制限解除俺メモ

　UART接続(115200bps、N81=ノンパリ、8ビット、ストップ1)で setprop persist.service.adb.enable 1
　adb installで APKを流し込む
　adb shell am start -n com.r**t3.*/.MainActivityを実行する
　ウマー（ここまで root不要）
　スライドは使わないのでクヲーターサイズでもモーマンタイ
　スライド改造は jar入れ替えで rootが必要
　中華の APK rootツール動かない
　中華の PC接続 rootツール動かない
　adb restore技、リストア画面が出ない
　その他の root技、できない
　電源Offの rootモード技、どうやるのこれ？
　→ バッテリーを装着した状態で電源をオフにする。その状態でコンソール通信すると #らしい。（未確認）

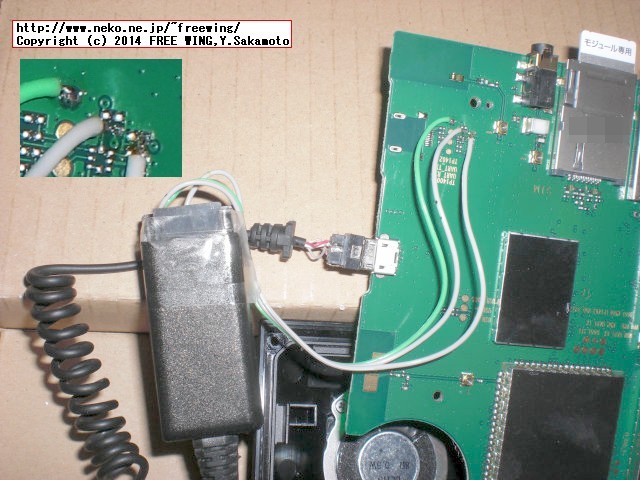

・202HW UART a24.1 OK

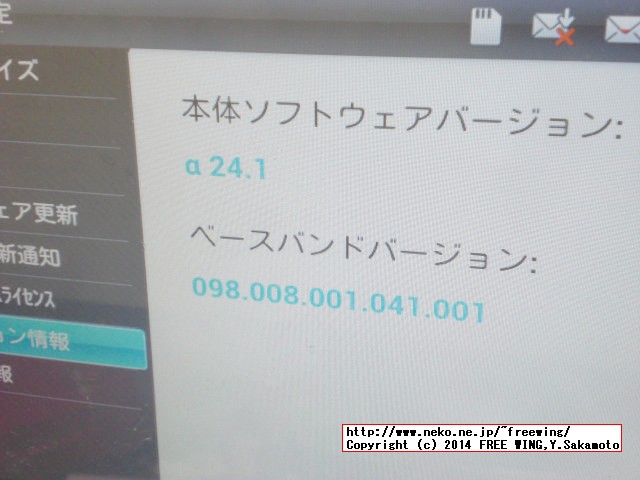

・202HW UART a24.1 OK

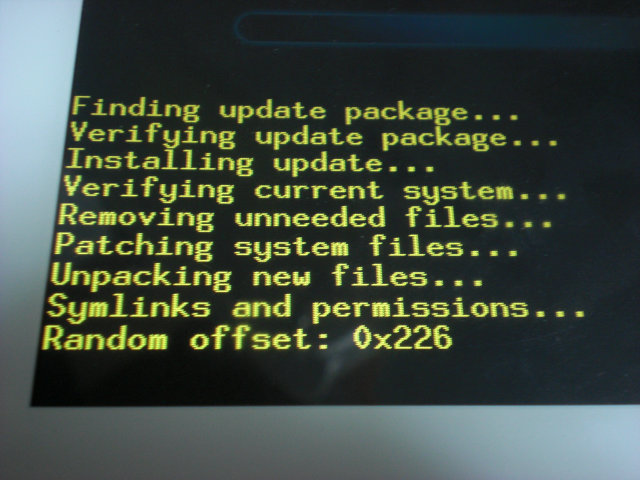

・202HW UART a25.1 OK

● PhotoVision TV 202HW仕様

発売日：2012年12月21日
製造メーカー：ファーウェイ・テクノロジーズ

基本スペック
サイズ：約幅231.4×高さ159.1×厚さ23.5mm（突起部除く）
重さ：728g（本体のみ）
外部メモリ／推奨する最大容量※1, 2：SDHCカード（別売）／最大32GB
内蔵メモリ：約 2.5Gバイト
テレビ連続視聴時間：約 1.5時間
テレビ視聴：フルセグ、ワンセグ
テレビ録画：本体、SDHCカード
録画時間本体
フルセグ（高画質）：約 2.5時間
フルセグ（低画質）：約 9時間
ワンセグ：約 12時間

対応ファイル形式
静止画：JPEG、GIF、BMP、PNG
動画：MP4、3GP、MOV
音声：MP3、WAV、MIDI、Ogg、m4a

ディスプレイ
ディスプレイサイズ：約 9.0インチ
ディスプレイ表示方式と表示色数：TFT液晶（約1670万色）
ディスプレイ解像度：ワイドVGA（480×800ドット）
