・2014/05/03

無接点充電器 Qi（無線式チャージャー）の激安版を eBayから買ってみた

(中華製品の Qi充電器、GALAXY NOTE3用の NFC対応の Qi充電パッドも買ってみた)

Tags: [海外通販], [携帯お得], [パソコン周辺機器]

●無接点充電器 Qi（無線式チャージャー）の激安版を eBayから買ってみた

　中華製品の USB接続式 Qi充電器、GALAXY NOTE3用の NFC対応の Qi充電パッドも買ってみた

　中華製品の USB接続式 Qi充電器 eBay.comで 750円程度
　中華製品の GALAXY NOTE3用の NFC対応の Qi充電パッド eBay.comで 650円程度

　無接点充電用送電台ワイヤレス充電 MiNi パッドを分解してみた。

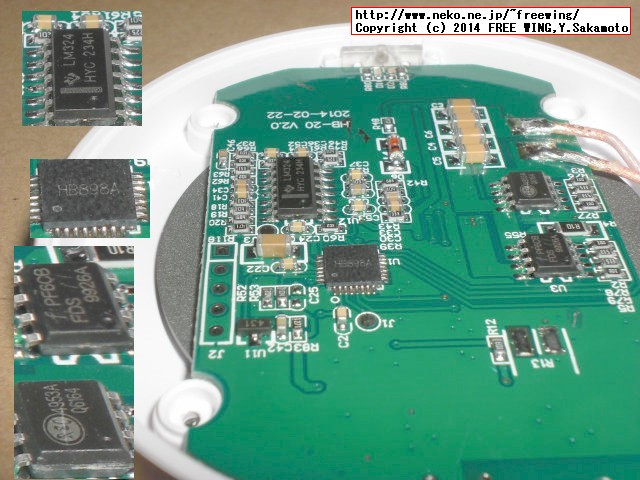

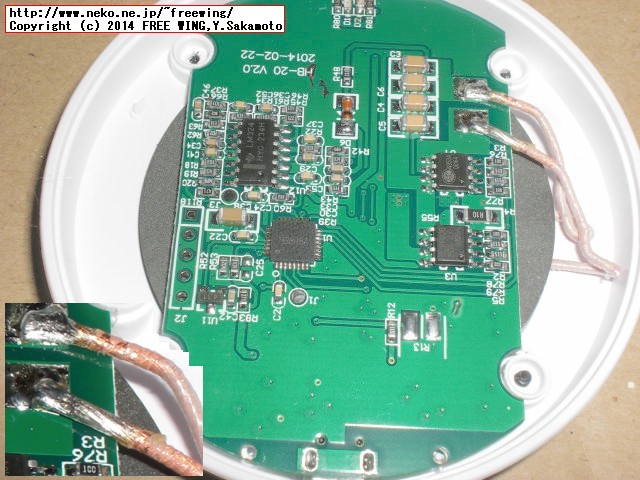

　中華製品の USB接続式 Qi充電器を分解したら
　LM324
　HB898A Qi充電専用制御IC
　PF6CB FDS9926A Dual N-Channel 2.5V Specified PowerTrench MOSFET
　4953A Dual P-Channel 30-V (D-S) MOSFET

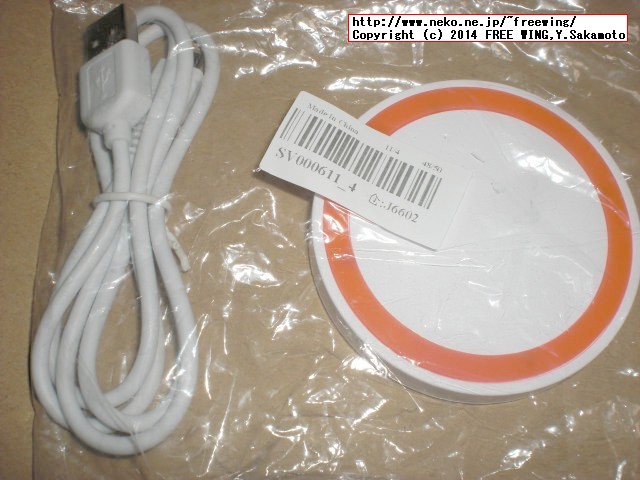

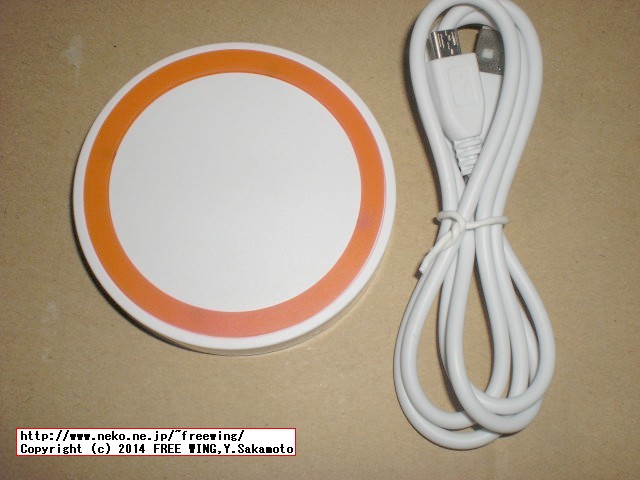

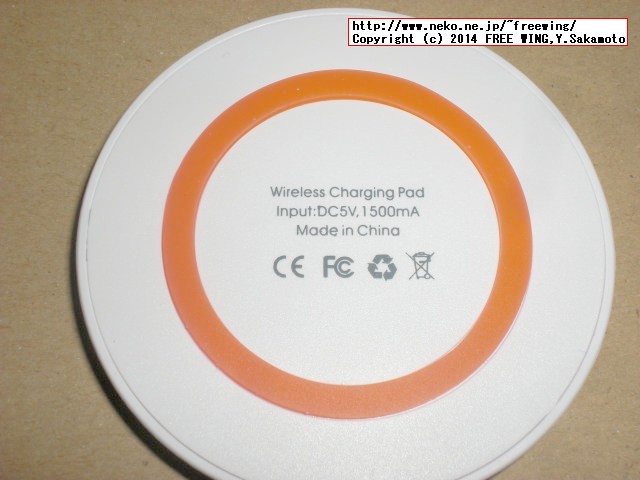

・中華製品の USB接続式 Qi充電器

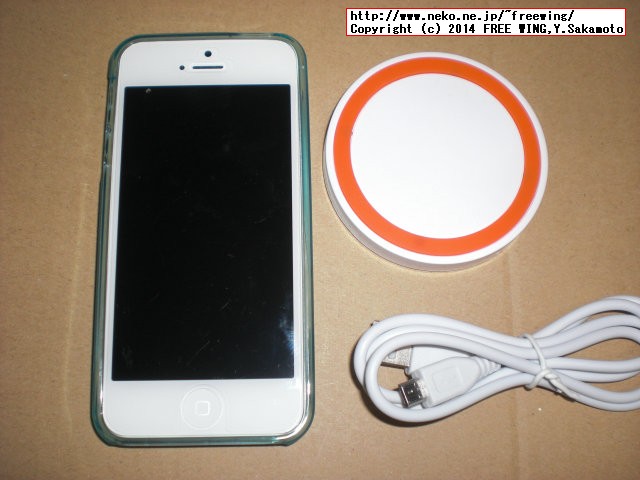

・中華製品の USB接続式 Qi充電器

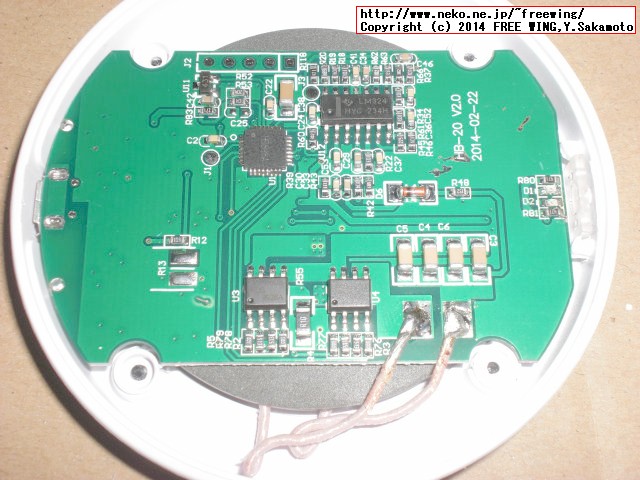

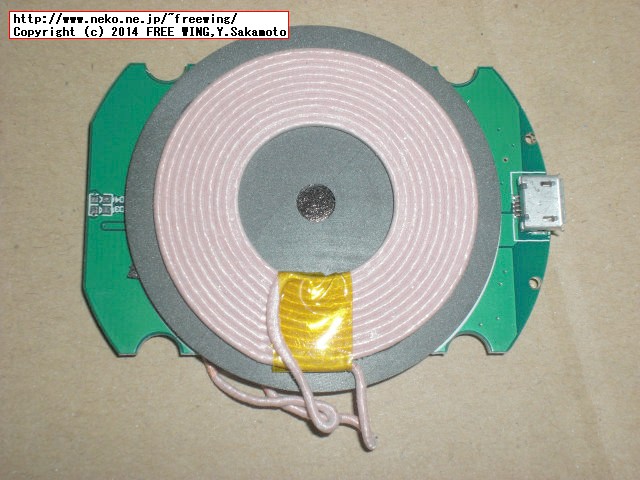

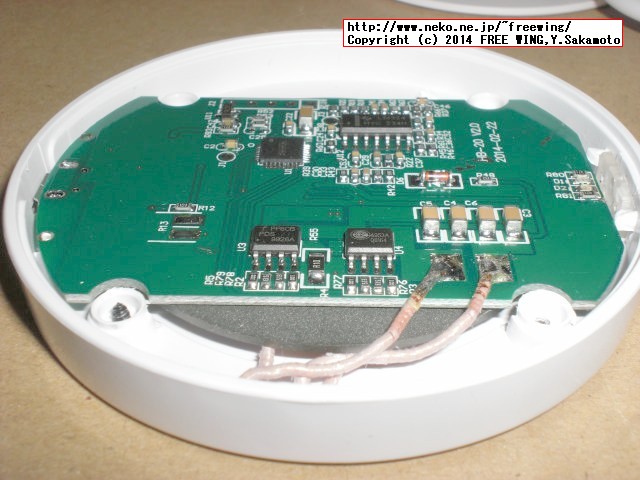

・中華製品の USB接続式 Qi充電器分解写真

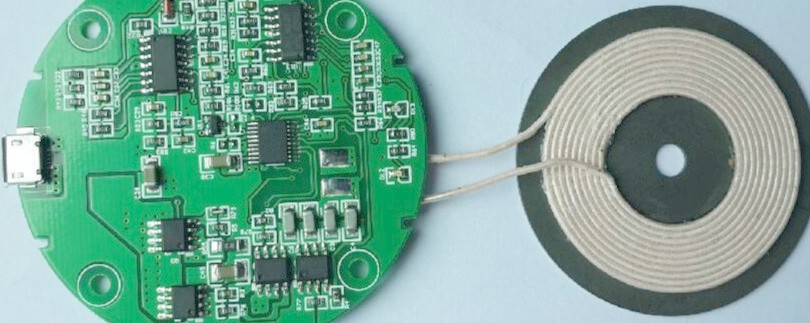

　中国の通販では 1000個単位の卸価格 20元程度です。基板の設計が違う。
・中国の通販では 1000個単位の卸価格 20元程度

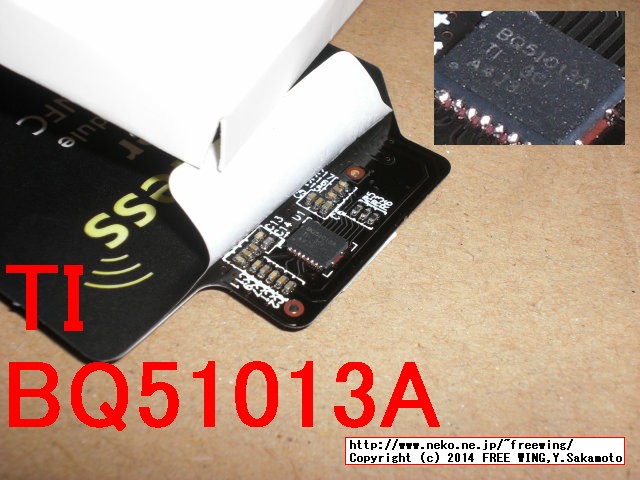

　Qi充電パッドの保護シールをはがしたら TI社(Texas Instruments/ Benchmarq)の bq51013Aの充電制御 ICを使っていました。品質は判りませんが設計は信頼できそうです。

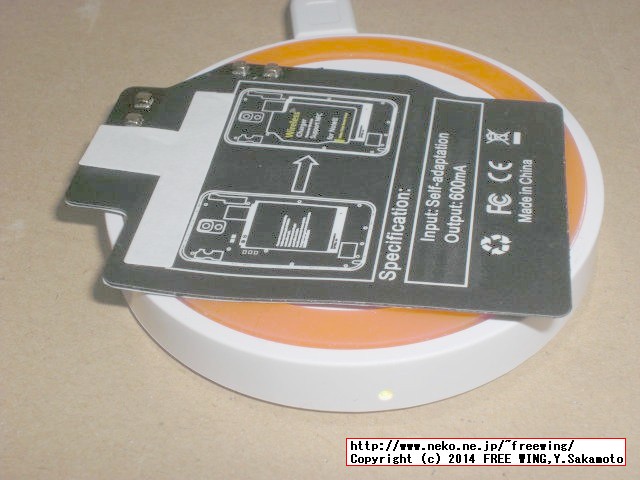

　上記の中華 Qi充電パッドに乗せると充電パッドの LEDが充電中になります。

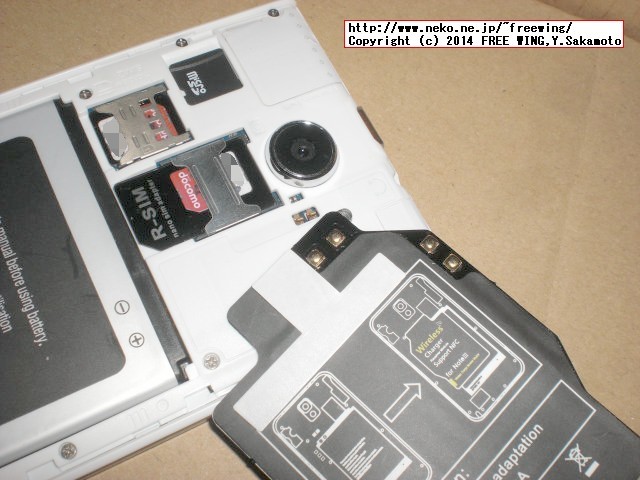

　また、iNew V3の中華携帯の NFC端子部分に NFCを接触させると正常に NFCの読み込みをしました。

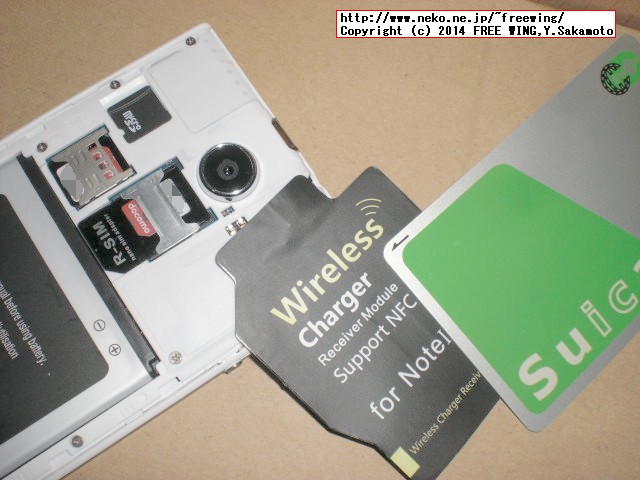

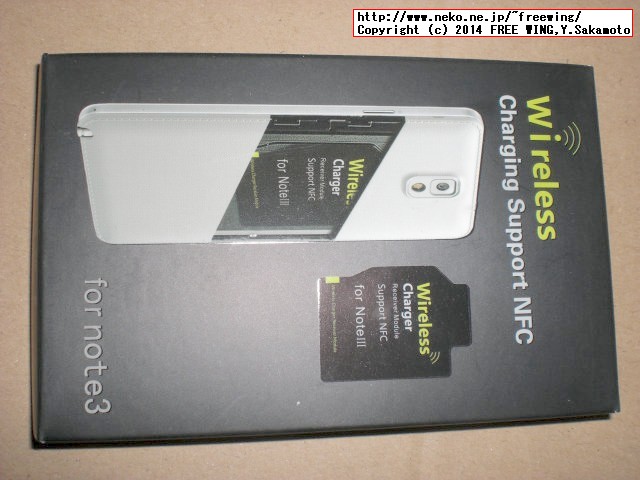

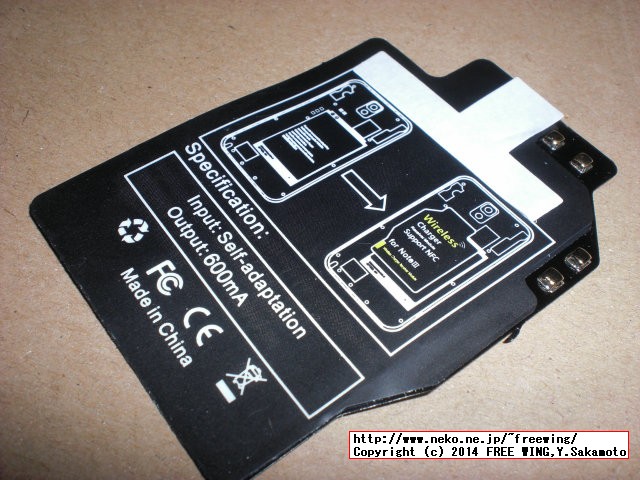

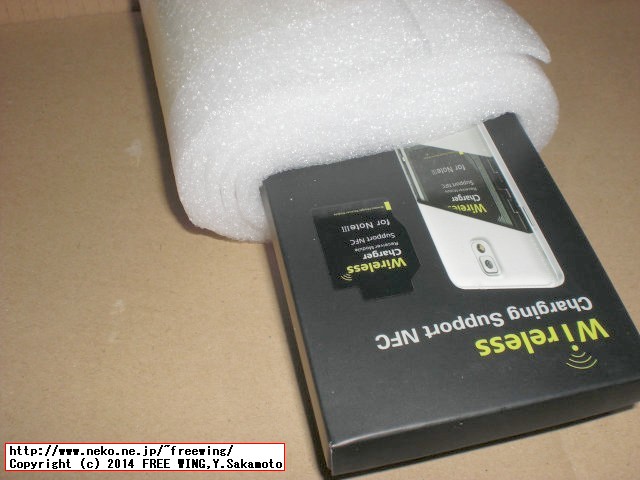

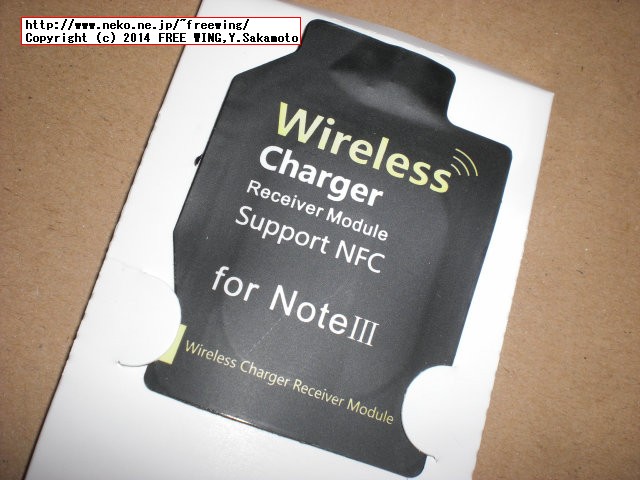

・GALAXY NOTE3用の NFC対応の Qi充電パッド

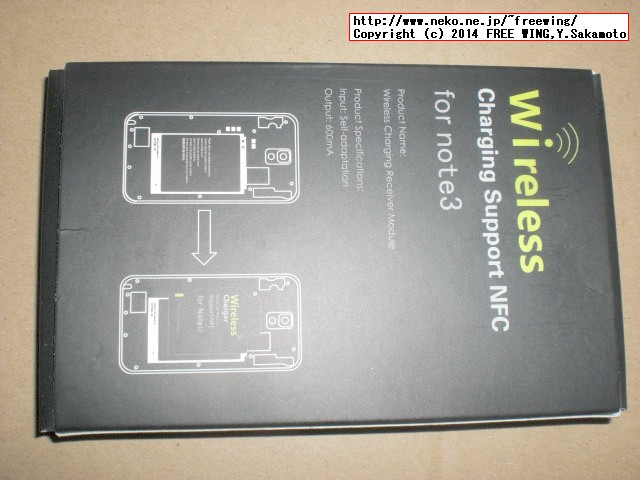

・GALAXY NOTE3用の NFC対応の Qi充電パッド
