2004/02/15

OLIMEXで基板を作ろう OLIMEXで基板を作ろう

(ブルガリアの基板製造会社で低価格で基板を作ってくれます)

Tags: [電子工作]


●参考リンク
OLIMEX PCB ブルガリアの基板製造会社です
Development boards and Tools OLIMEXのARM.AVR.PIC等のマイコン開発ボード
OLIMEX 利用者の紹介 実例
OLIMEX FAN 制作と発注の参考になります
電子工作展示室 制作と発注の参考になります

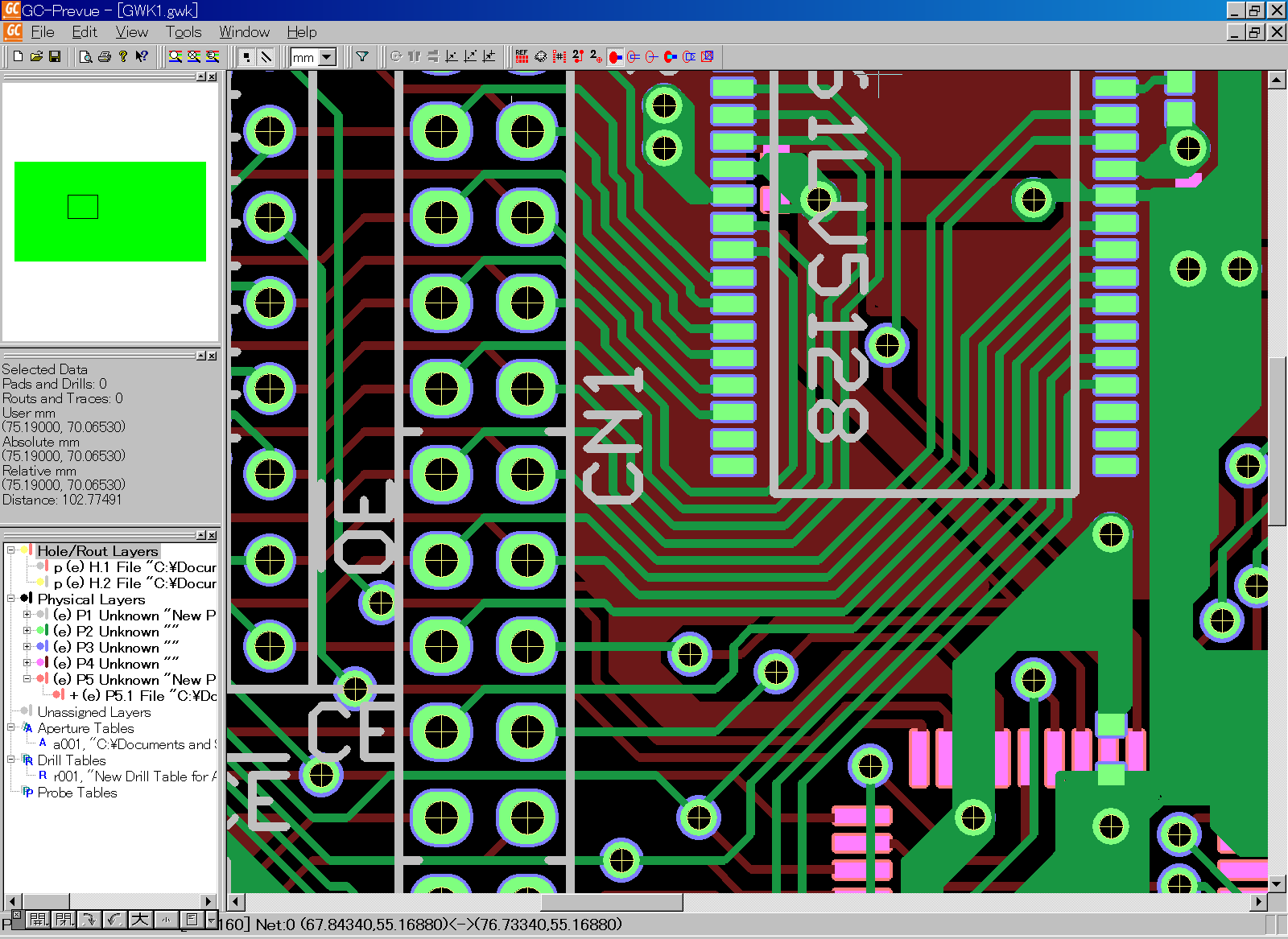

GC-Prevue 無料のガーバービュアー(提出データの確認に
GC-Prevue DirectDownload
ぐぐるOLIMEX 日本のOLIMEXユーザー




OLIMEX でのデザインルール(10milルール)


各オブジェクト同士の隙間(クリアランス、ギャップ)
10mil以上



下記については意識しません
(Tsvetanさんからの返事で「ルール違反があるぞ!」と言われますが"as is"で作ってくれと頼みます。)




基板の端からの逃げ余白
40mil

ドリル穴同士の間隔
10mil


線の幅
10mil (※シルクの線幅も10mil)

ドリルの穴径
24mil

※一応28milを最小径に


ランドの幅
部品穴の場合:10mil

VIAの場合:8mil

※OLIMEXルールではどちらも最小8milでよい。


レジストの余白
2-4mil

※レジストの印刷ズレを考慮して2-4milくらい?

基板を複数面付けする場合
基板同士の間隔は
10mil


以上のデザインルールから
俺設計基本値
・シルク線幅:10mil
・配線用線幅:10mil
・電源系線幅:54mil
・ビアホール: 44mil、 28mil(ランド/ドリル径)
・部品穴  : 54mil、 35mil
・コネクタ穴: 60mil、 39mil
・その他穴 :112mil、 83mil
・ネジ穴  :160mil、130mil
・配置グリッド:10mil単位

役に立つ?情報
部品のドリル穴の大きさは?
39mil推奨
・秋月の手割りコネクタの場合:39mil
・TO-220の3端子レギュレータの場合:39mil
35の場合穴に足が入らないか入り難くなります。

35mil推奨
・ヒロセ、山一等のコネクタの場合:35mil
・抵抗やコンデンサ等の場合:35mil
39の場合ハンダの消費量が多くなります。

その他

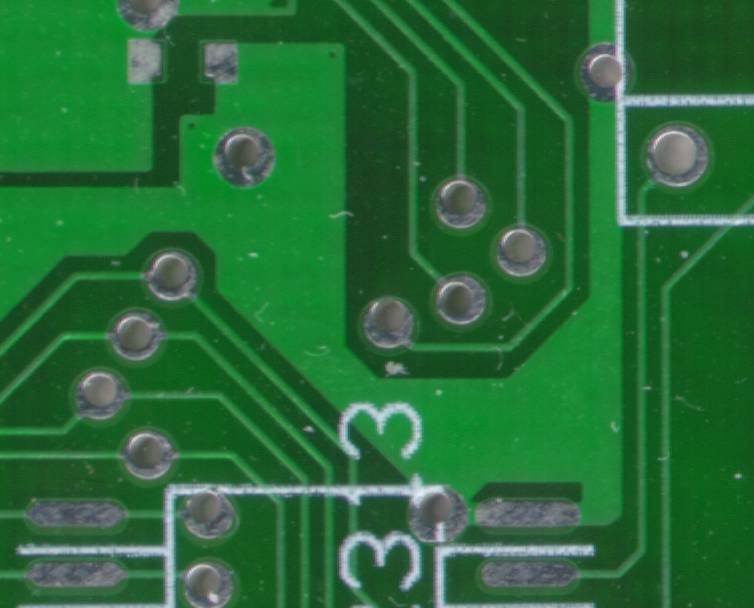

ビアホールの配置の方法とか?


実際の出来具合は?
※10mil製造ルール
データーを送信。OLIMEXの返事、注文FAX送信からAirMail指定でトータル9~10日で手元に届きました。


すでにOLIMEXを利用している方の意見にも書いてありますが、基板のエッジがシャパシャパで指にガラエポのカスが付きます。
私の場合は2液混合のエポキシ系接着剤をエッジに塗っています。

電気的な配線そのものは問題ありません。バッチリでした。

レジスト印刷。とがった物で引っ掻くとパリパリという感じではがれます。
広いところにハンダを盛るとPADとレジスト膜の間にハンダが流れ込みレジストが盛り上がります。
いずれも実害はありません。

ドリル穴の位置精度。若干のズレがありますが問題ありません。(ズレの度合いはバラバラ。)
シルク印刷の位置精度。若干のズレ・カスレがありますが問題ありません。(一定方向にズレる感じ。)

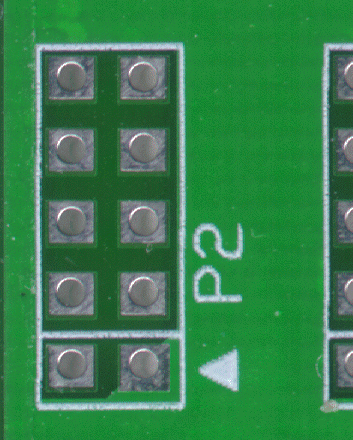

アパーチャ指定について、274-D形式で提出する場合に楕円PADが四角になることがあります。
274-X形式にするかアパーチャを修正しましょう。

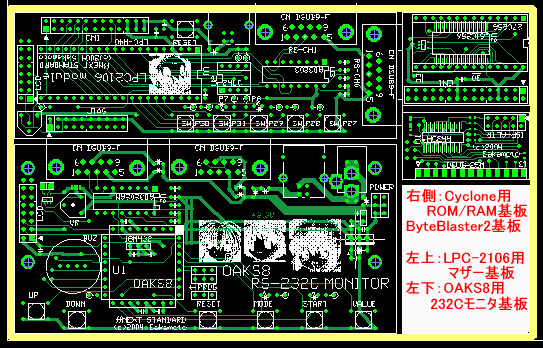

2004/02に発注した基板
面付けが変則なのですがカットしてくれとオーダー時に図解メモしておくと切った状態で届きます。
私の場合は余裕を見て面付けの間隔は60mil程度にしています。(最狭は上の規定通りの 10milでいいのかな?)
(こーいうT字路のある基板カットでも大丈夫なようです。)
(大抵の業者は板の端から端までミリングが貫通していないと作業が複雑になるとの理由でやってくれない。 そういう時はT字路の所はミリングの寸止めと言う技を使います。)
また、2値化したBMPを元にシルクにドット絵を入れました。

OLIMEXのLPC2106モジュール( LPC-H40 ) 用マザー基板、 OAKS8 用232Cモニタ基板、その他

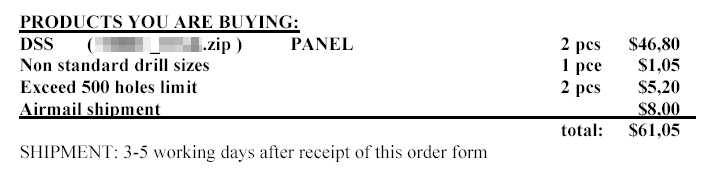

お値段はこんな感じ(個人レベルで5千~1万円未満で作れるのは嬉しい。)



2/4(水曜)にP.O.のFAXを送信、2/9(月曜)に「発送したよ」メールが来て、2/15(日曜)に届きました。
郵便局の配達員にサインをするので不在だと局に持って帰ってしまいます。

・こんな封筒で届きます。


・クレジットカード引き落とし伝票。

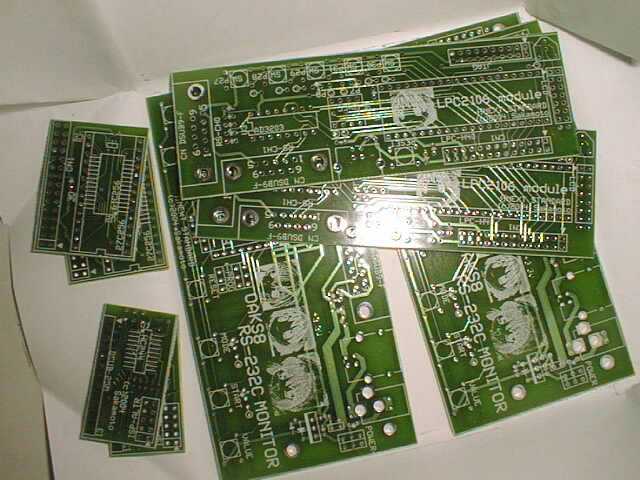

・届いた基板(OLIMEXのサービスで切断した状態で届きました)。
