Nokia N97 mini携帯電話のタッチパネルと液晶画面を修理

(諾基亜 N97mini迷祢版の触摸屏と液晶屏を修理)

Tags: [中華スマホ], [Nokia]

● Nokia N97 mini携帯電話のタッチパネルと液晶画面を修理

Nokia N97 mini

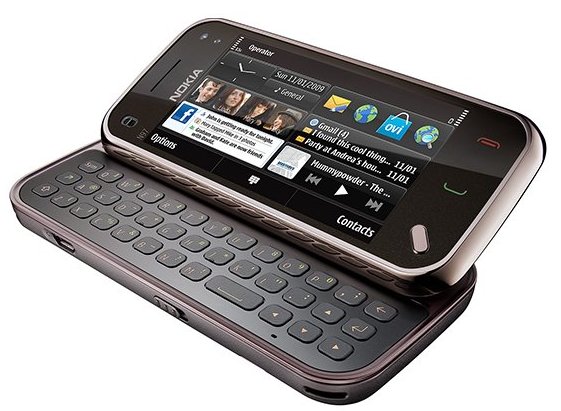

・Nokia N97 mini携帯電話

・Nokia N97 mini携帯電話

間違って踏みつけて液晶画面を割ってしまったので液晶画面を交換します。
タッチパネル部分も一部割れていたのでこれも交換します。

●部品の購入
液晶画面とタッチパネルはネット通販のタオバオ（淘宝网）から購入します。

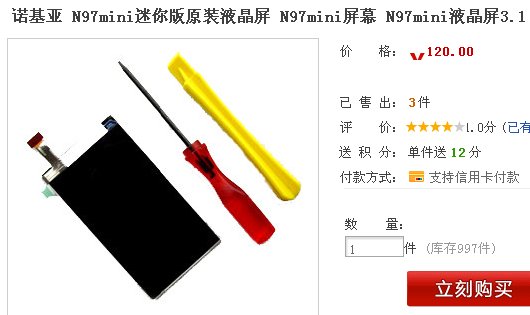

・Nokia N97 mini携帯電話液晶パネル分解用ドライバ＆ヘラ付き

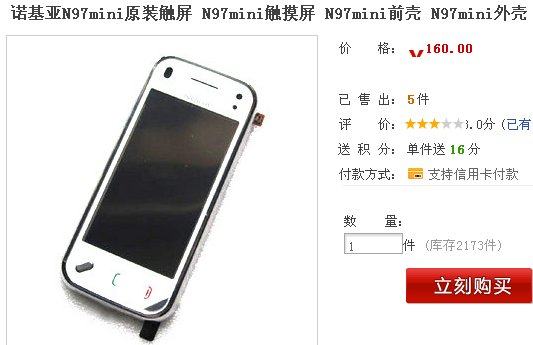

・Nokia N97 mini携帯電話タッチパネル＆外側ケース付き

・Nokia N97 mini携帯電話純正バッテリー BL-4D

●液晶画面
　元々の液晶画面は MP1.5(Ver1.5)が付いており、購入した物は MP3.1(Ver3.1)でした。
　買う時に売主に「MP1.5から MP3.1に交換して問題なく使えるか？」と質問したら「問題ないよ」と答えたので買いました。他には MP2.0などが有ります。
　見た目の違いは接続部分のフレキがシールドされています。

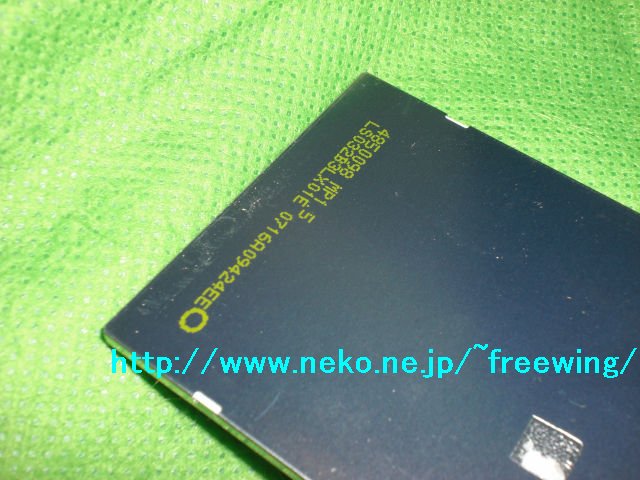

・Nokia N97 mini MP1.5液晶画面

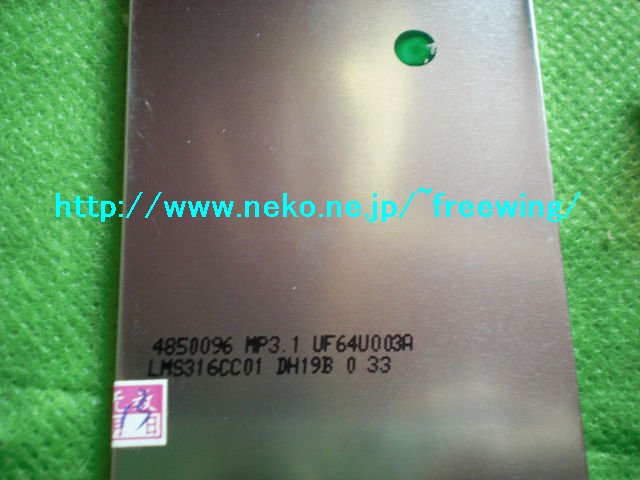

・Nokia N97 mini MP3.1液晶画面

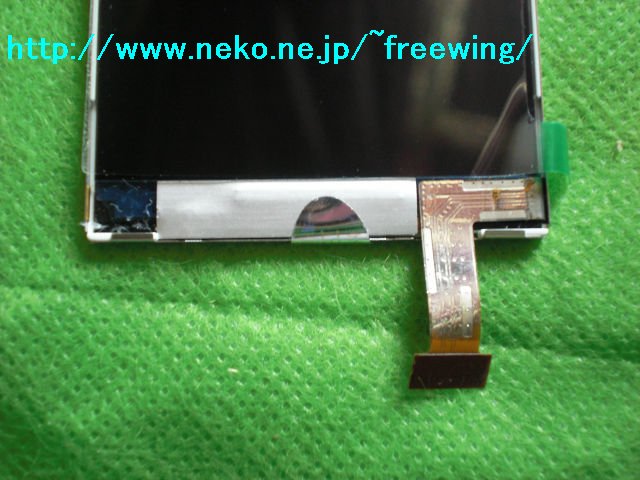

・Nokia N97 mini MP3.1 接続部分のフレキがシールド

　タオバオの商品説明を見ると液晶画面にはシャープ製とソニー製が有るようです。

●分解と交換方法

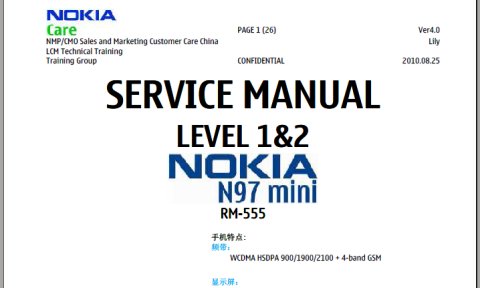

　ネットで検索すると "NOKIA Service Manual N97 mini RM-555"と言う物が有り、分解方法が書いてあります。
ファイル名:N97mini_RM-555_SM_L1&L2_cn_v4.0.pdf
Ver4.0 2010.08.25 Lily RM-555
・NOKIA Service Manual N97 mini RM-555

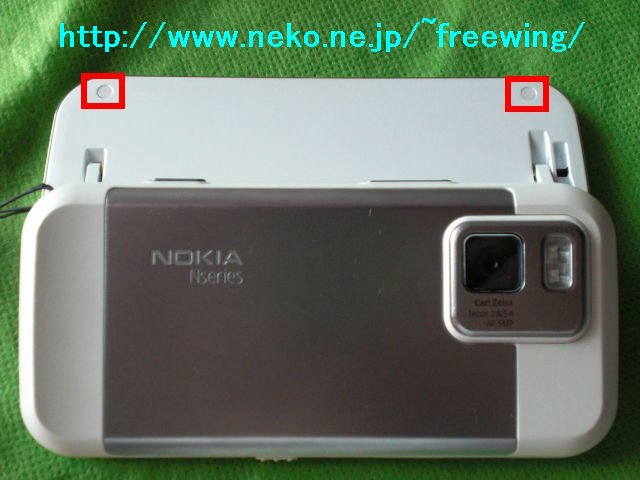

　液晶部分をスライドさせて裏側のネジを 2箇所外せばタッチ部分が分解できます。
　ドライバは「T4+」の特殊ドライバー(T4トルクスドライバー)を使用します。(Nokiaの携帯電話は殆どが T4の星型ネジの様です)
・Nokia N97 mini携帯電話ネジ穴形状（トルクス T4、ヘックスローブ）

・Nokia N97 mini携帯電話

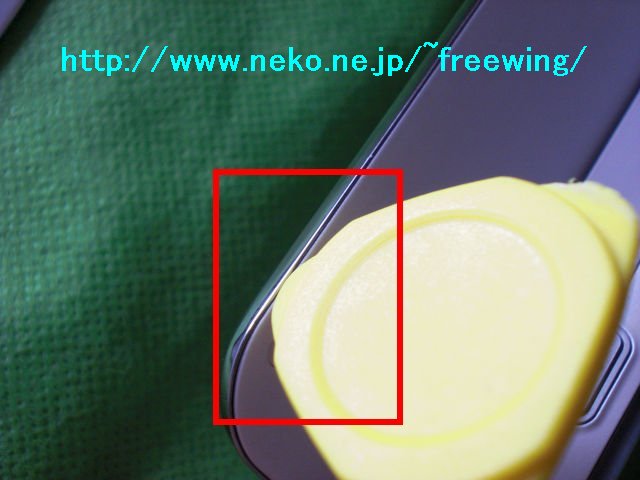

　分解説明写真の様にタッチ部分とベース部分の隙間に三角のヘラを噛ませると簡単に勘合のツメが外れます。
・Nokia N97 mini携帯電話

・Nokia N97 mini携帯電話

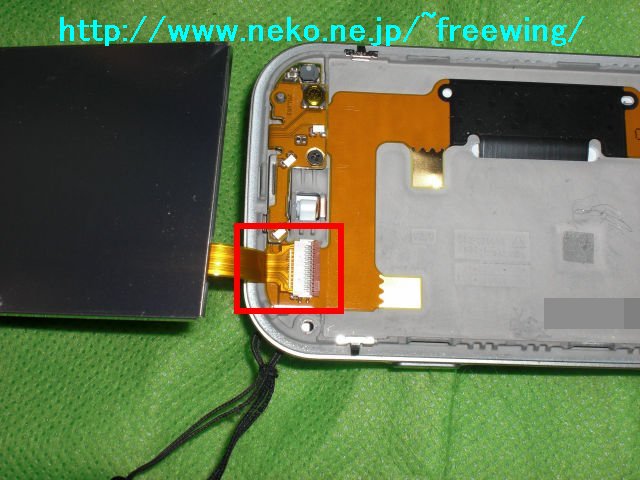

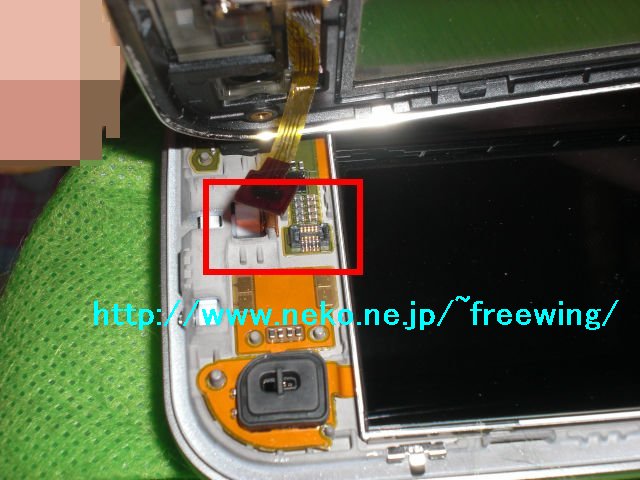

　あとはタッチパネルのフレキを取り外し、
・Nokia N97 mini携帯電話

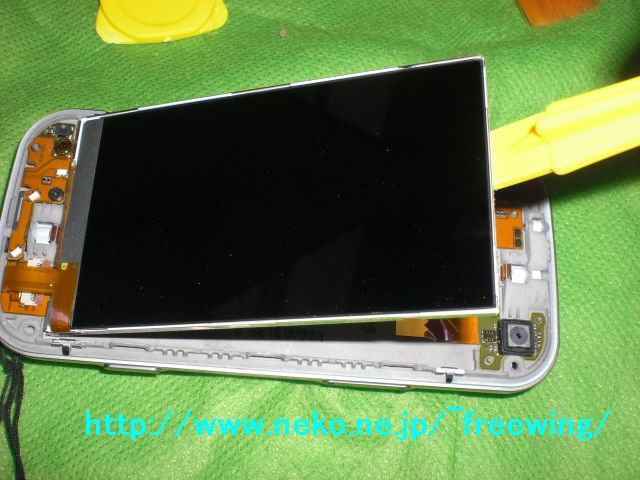

　液晶パネルをヘラを使い慎重に剥がし、同フレキを取り外します。
・Nokia N97 mini携帯電話

・Nokia N97 mini携帯電話

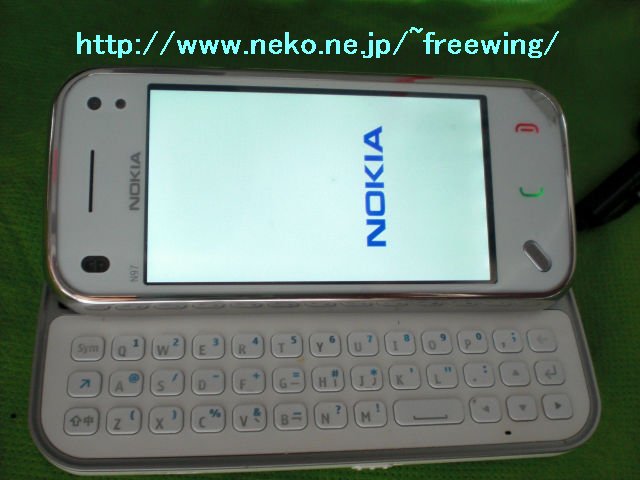

　組み立ては逆の手順で行い、最後に動作確認をしてでき上がりです。
・Nokia N97 mini携帯電話

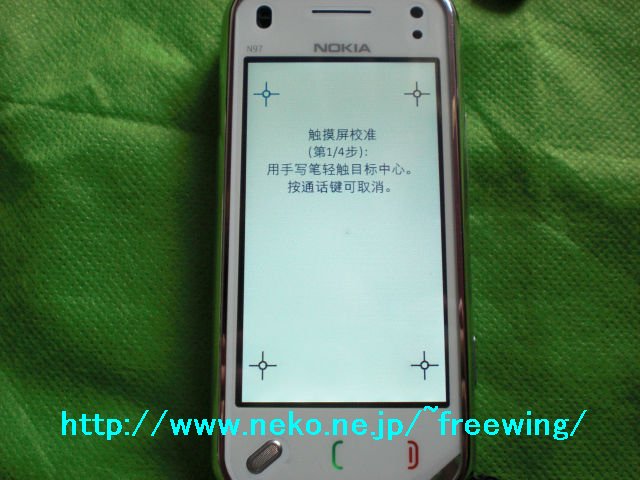

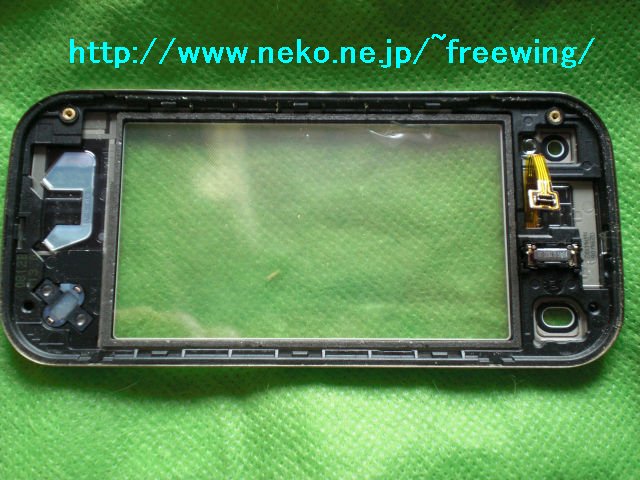

・Nokia N97 mini タッチパネル部分

●Nokia N97 mini ファームウェアバージョン確認方法

*#0000#
　をダイヤルするとファームウェアバージョンを表示する。

　v12.0.110

Firmware v20.0.016はどこ？

●Nokia N97 mini Specifications

Size
Dimensions: 113 x 52.5 x 14.2 mm
Weight (with battery): 138 g

LCD
Size: 3.2"
Resolution: 640 x 360 pixels (nHD)

Memory
MicroSD memory card slot, hot swappable, up to 16 GB
Internal memory: 8 GB

Battery
BL-4D 1200 mAh Li-Ion battery

Talk-time (maximum):
GSM 430 mins
WCDMA 240 mins

Standby time (maximum):
GSM up to 320 h
WCDMA up to 310 h

Operating Frequency
Quad band EGSM 850/900/1800/1900
WCDMA 850/900/1900/2100

Connectivity
Bluetooth version 2.0 with Enhanced Data Rate
TV out
Support for local and remote SyncML synchronisation
High-Speed USB 2.0 (micro USB connector)
3.5 mm AV connector

Software platform & user interface
S60 5th edition
Symbian OS version 9.4
