・2002/06/05

SXマイコンで超簡易・超小型ロジックスコープ

(UbicomのSXマイコンと携帯電話のジャンク液晶で波形観測)

Tags: [FPGA], [電子工作]

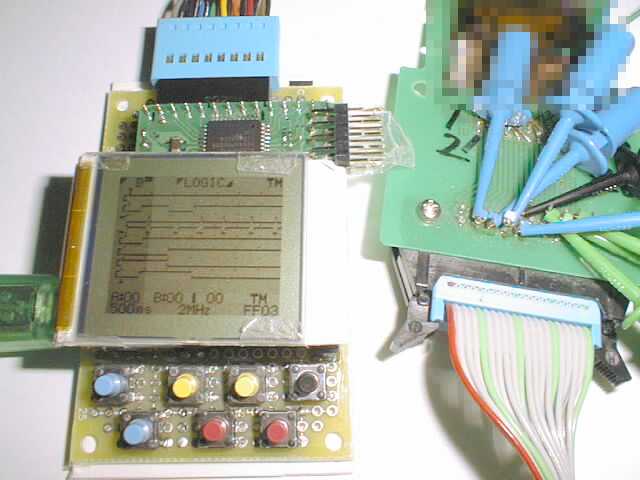

SXマイコンを５０MHZでぶん回して最高１２．５MHZ程度、１１２ワードｘ８ビットのサンプリング。

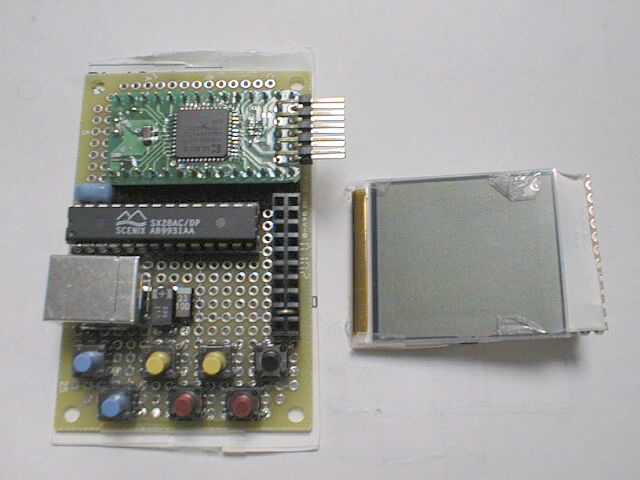

使用部品
・秋月Ｃ基板ガラエポ両面
・SXマイコン２８ピンタイプ
・５０MHZセラロック
・クールランナー４４ピン＋専用基板
・タクトスイッチ
・ＵＳＢコネクタ（電源供給用途のみ）
・小型液晶パネル（ジャンク）

仕様
・サンプリング間隔：１２．５ＭＨz～１kＨz（８０ns～１ms）の１６段階
・サンプリング数：１１２ワードｘ８ビット幅
・マーカー機能：ＡマーカとＢマーカ、各マーカー点のＨＥＸデータ表示、Ａ－Ｂ間の間隔表示
・トリガ機能：フリーラン（トリガ条件無効）、トリガ有効モード
・トリガ指定：８ビットの各ビット独立に’Ｈ’’Ｌ’’ＨＬどっちでも’の指定可能
・その他：ボタンを押してるときだけサンプリング／ハンズフリー機能
・信号レベル：０Ｖ～＋５Ｖ、ＴＴＬ、Ｃ－ＭＯＳレベル

※ジャンク液晶の正体はDoCoMo-P209の液晶パネルだと思います。

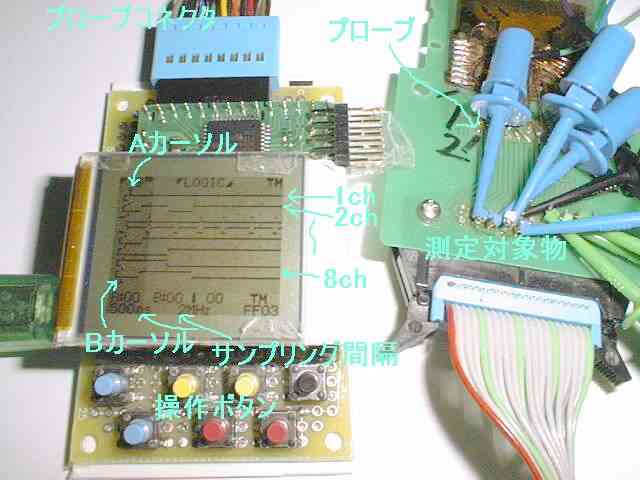

使用例

波形の解析とかではなく「波形でてるかな？」程度なのでこれで十分役立ってます。＞早速活躍してます
SXマイコンのプログラミングには苦労しました。ページとかバンクとか。
どなたか商品化しませんか？ポケットスコープ。

サンプリング部分のプログラム（１０ＭＨz相当の場合の参考）
サンプル間隔にムラができるのは俺的許容範囲

CAPTURE_WAVE_J1:
	movlw	030H
	movwf	FSR

	;//=================================
GET_WAVE_FAST_16_L1:
	setb	FSR.4
	call	GET_WAVE_FAST_4
	INCF	FSR,F_
	call	GET_WAVE_FAST_4
	INCF	FSR,F_
	call	GET_WAVE_FAST_4
	INCF	FSR,F_
	call	GET_WAVE_FAST_4
	incsz	FSR
	jmp	GET_WAVE_FAST_16_L1

	clc
	retp

GET_WAVE_FAST_4:
	mov	W,RC	; WAVE INPUT
	MOVWF	INDF
	INCF	FSR,F_

	mov	W,RC	; WAVE INPUT
	MOVWF	INDF
	INCF	FSR,F_

	mov	W,RC	; WAVE INPUT
	MOVWF	INDF
	INCF	FSR,F_

	mov	W,RC	; WAVE INPUT
	MOVWF	INDF
;	INCF	FSR,F_
	ret

SXマイコン・ちょっといい話
プログラムカウンタの挙動について

 mov PC,W
 add PC,W
とかの命令でＰＣカウンタを直接操作する場合

Fig.1:

ORG 0600h
 page 0600h
 mov W,#2
 add PC,W
 jmp TABLE_0
 jmp TABLE_1
 jmp TABLE_2

この場合 jmp TABLE_2　に飛んできます。
（プログラマの意図どおり）

Fig.2:

ORG 0700h
 page 0600h
 mov W,#2
 add PC,W
 jmp TABLE_0
 jmp TABLE_1
 jmp TABLE_2

この場合 0605H　番地に飛んできます。


Fig.3:

ORG 0700h
 page 0400h
 mov W,#2
 add PC,W
 jmp TABLE_0
 jmp TABLE_1
 jmp TABLE_2

この場合 0405H　番地に飛んできます。

サブルーチンがどうしてもページ上位になってしまう場合

Fig.1:

ORG 0000h

 page SUB_PROGRAM
 call SUB_PROGRAM　← サブルーチン呼び出し

ORG 0600h

SUB_PROGRAM:
 jmp SUB_PROGRAM_CALL　ここで中継してあげる

ORG 0700h

SUB_PROGRAM_CALL:
 サブルーチン本体をここに書く
 ret
