・2015/12/20

Dell Latitude D520に Windows 7をクリーンインストール、デバイスドライバまとめ

(Dell D520 Win7 64bit Device Driver、Core2 Duo T5600換装、デバドラ情報)

Tags: [ノートパソコン], [Windows PC]

●ジャンクで Dell Latitude D520を入手

　コンピュータモデル Latitude D520の仕様 2006/05/08

　DDR2 SDRAM(DDR2 400/533/667MHz Core2 Duoモデル)
　DDR2 SDRAM(DDR2 400/533MHz Celeronモデル)
　統合グラフィックス: Intel GMA950 チップセット内蔵(250MHz Core2 Duoモデル/ 166MHz Celeronモデル)
　Intel 945GM Expressチップセット搭載製品 82945GM Core2 Duoモデル
　Intel 940GML Expressチップセット搭載製品 82940GML Celeronモデル
　ICH7M(82801GBM)
　14.1インチ液晶 XGA (1024 x 768) ディスプレイ

Dell Latitude D520 ノートパソコン

　ジャンクで Dell Latitude D520を入手しました。
　液晶画面は割れておらず、メモリと HDDを追加すれば即使用可能と言う状態でした。
　ただし、ジャンクと言う事で

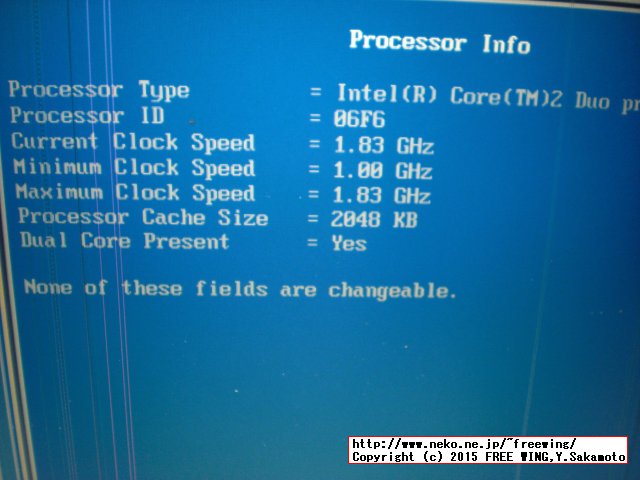

　・CPUが Celeron M530（1.73GHz）から Core 2 Duo T5600（1.83GHz）に換装済
　・液晶画面に縦線
　・光学ドライブが CD-ROMドライブ
　・ACアダプタ無し（Vostro 1510の物を使用可能）
　でした。

　CPUについては嬉しいアップグレード済みです。
　Celeron M530の 2倍以上の能力。

Intel Celeron M 530 @ 1.73GHz Average CPU Mark 461
Intel Core2 Duo T5600 @ 1.83GHz Average CPU Mark 1026

● Dell Latitude D520 BIOSのアップグレード

　Dell Latitude D520 BIOSのバージョンが A02で、最新が A08だったのでアップグレードをします。

Dell Latitude D520 System BIOS, A08

　Latitude D520 A08 System BIOS 修正と強化
　リリース日: 08 1月 2009
　ファイル名: D520_A08.EXE

　アップグレードのプログラム D520_A08.EXEは 32bit Windows OSか MS-DOS環境でのみ動きます。64bit OSでは動きません。
　なので、XPをインストールしました。XPをインストールする場合は HDDの転送モードが AHCIの場合は AHCIドライバの読み込みが必要になります。（AHCIドライバを読み込まないとインストールの最初の読み込み時にブルースクリーンになる）

　ただ、今回は BIOSアップデートだけだったので BIOS SATA AHCIの動作モードを IDEにして、F6ドライバーが不要な通常モード（旧式転送）でインストールしました。

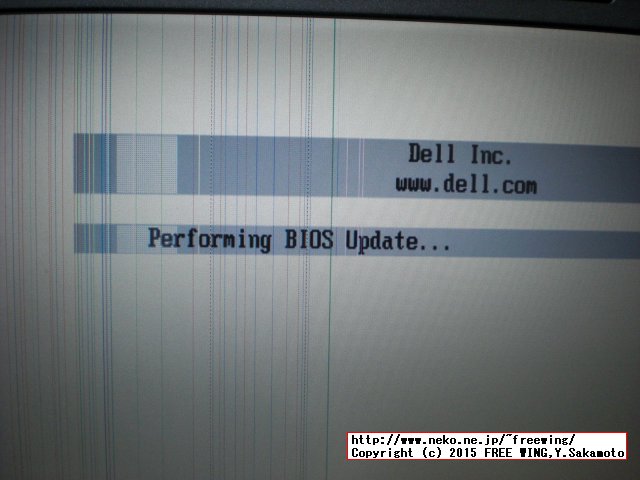

　Vostro 1510の時と異なり、アップデートプログラム実行後に再起動をして、BIOSレベルでのアップデート処理となります。

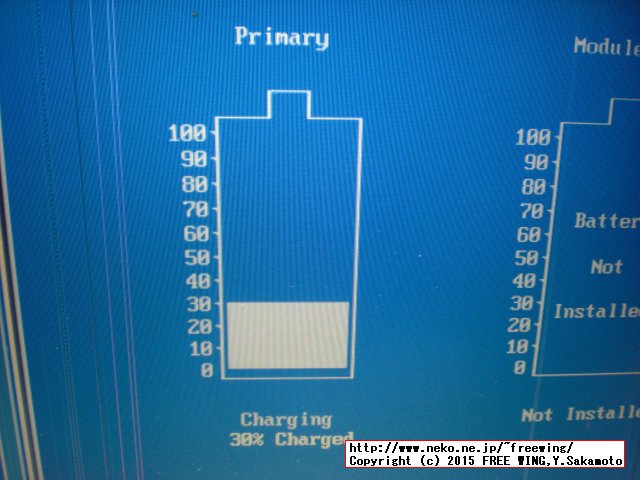

　また、バッテリーがそこそこ生きていたので特にエラーも無く素直にアップデート処理ができました。

・Dell Latitude D520 BIOS Update A02 to A08

・Dell Latitude D520 BIOS Update A02 to A08

● Dell Latitude D520の Windows 7のデバイスドライバ

DELL 製品サポート Latitude D520 Windows XP ドライバやアップデート

　Windows 7 SP1 64bitをインストールするにあたり、デバイスドライバファイルが必要となります。
　Latitude D520は Windows 7よりも発売時期が古い所為か、ほとんど全てのデバイスが Windows 7のデフォルトのドライバで認識します。
　▲ = Windows 7 SP1 64bitで既にデフォルトで持っているが自前でドライバをアップデートする物
　◎ = 自前でドライバのインストールが必要

　▲チップセット Intel 82801 ICH7 82801G (ICH7 Family)
　◎グラフィック Intel GM945
　◎IrDA 赤外線コントローラ SMSC Fast Infrared Driver *SMCF010
　◎タッチパッド Alps GlidePoint Trackpad ドライバー

●▲インテルチップセット Intel 82801 ICH7 82801G (ICH7 Family)

ダウンロード・センターダウンロードの検索 82801G

　・チップセット Intel 82801 ICH7 82801G
　　PCI\VEN_8086 PCI\VEN_8086&DEV_27DF

　チップセットドライバは exe形式の方が適用が楽かな。

INF アップデート・ユーティリティー - 主としてインテル(R) 6, 5, 4, 3, 900 シリーズ・チップセット用
　バージョン: 9.2.0.1030 (最新)
　日付: 2011/04/21
　infinst_autol.exe

インテル(R) チップセット・デバイス・ソフトウェア (INF アップデート・ユーティリティー)
　バージョン: 10.0.27 (最新)
　日付: 2015/05/07
　お使いのチップセットの INF ファイルをアップデートする必要があるかどうか「自動的に」チェックし、必要な場合にはインストール・ダイアログに従うだけでアップデートが完了します。

インテル (R) マトリクス・ストレージ・マネージャー v8.9.0.1023
　バージョン: V8.9.0.1023 (最新)
　日付: 2009/06/25
　iata_enu.exe
https://downloadmirror.intel.com/17762/eng/iata_enu.exe
　いわゆる Windows XPの AHCIの F6ドライバ

●◎グラフィック Intel GM945

　Mobile Intel(R) 945GM Express Chipset Family
　PCI\VEN_8086&DEV_27A6

Intel Graphics Media Accelerator Driver for Windows 7 64 (exe)
Version: 15.12.75.4.64.1930(Latest)
Date: 10/2/2009
win7_64_1512754.exe

・Dell Latitude D520 945GM Graphics Media Accelerator

・Dell Latitude D520 945GM Graphics Media Accelerator

●◎IrDA 赤外線コントローラ SMSC Fast Infrared Driver

　ACPI\SMCF010
　*SMCF010

　下記の富士通（海外）のページからダウンロードできる。
Fujitsu Technical Support pages from Fujitsu Fujitsu Continental Europe Middle East Africa & India

Description:
File: FTS_SMSCIrDA_6260002_1041008.zip
Version: 6.2.6000.2
Date: 11/05/2009
Size: 0.05 MB
Language: Supports all languages
Manufacturer: Standard Micosystems Corporation

Details:
Operating systems:
Windows 7 Enterprise
Windows 7 Enterprise x64
Windows 7 Home Basic
Windows 7 Home Basic x64
Windows 7 Home Premium
Windows 7 Home Premium x64
Windows 7 Professional
Windows 7 Professional x64
Windows 7 Starter
Windows 7 Ultimate
Windows 7 Ultimate x64

Use in the following products:
LIFEBOOK E8420 (Intel Gfx)
LIFEBOOK E8420 (NVidia Gfx)
LIFEBOOK S6420
LIFEBOOK T1010
STYLISTIC ST6012

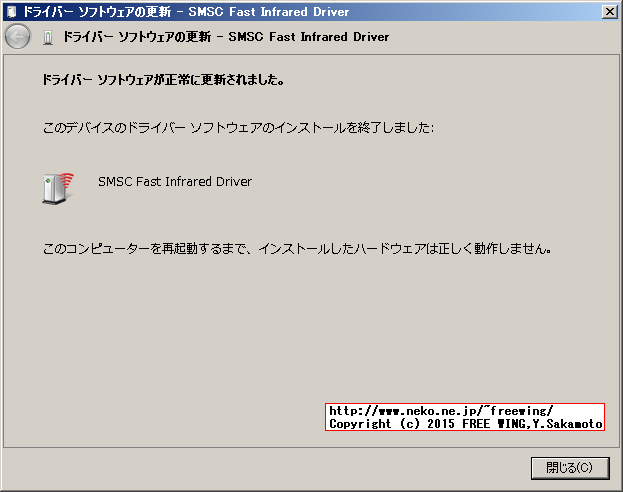

・Dell Latitude D520 SMSC Fast Infrared Driver

・Dell Latitude D520 SMSC Fast Infrared Driver

●◎タッチパッド Alps GlidePoint Trackpad ドライバー

　下記の HP（海外）のページからダウンロードできる。
・Windows 10
Alps GlidePoint Trackpad ドライバー Windows 10
種類: ドライバー - キーボード、マウス、入力デバイス
バージョン: 10.1201.1717.101 Rev.A(15 7 2015)
オペレーティングシステム: Microsoft Windows 10 (64-bit)
ファイル名: sp71834.exe (24 MB)

・Windows 7/8 32/64bit
Alps GlidePoint Trackpad ドライバー Windows 7/8 32/64bit
種類: ドライバー - キーボード、マウス、入力デバイス
バージョン: 8.201.1717.132 Rev.A(19 1 2015)
オペレーティングシステム: Microsoft Windows 7 (32-bit)(64-bit)
　Microsoft Windows 8 (32-bit)(64-bit)
ファイル名: sp70196.exe (23 MB)
HP EliteBook Revolve 810 G2 G1
HP EliteBook Revolve 810 G3 G1

ftp://ftp.hp.com/pub/softpaq//sp70001-70500/

Alps GlidePoint Trackpad ドライバー Windows 7/8 32/64bit
種類: ドライバー - キーボード、マウス、入力デバイス
バージョン: 8.201.1717.118(1 3 2013)
オペレーティングシステム: Microsoft Windows 7 (32-bit)(64-bit)
　Microsoft Windows 8 (32-bit)(64-bit)
ファイル名: sp60610.exe (23 MB)

バージョン:8.201.1717.132 Rev.A (19 Jan 2015)
修正点
- ClickPadを有効または無効にする為の画面上のディスプレイがMicrosoft Windows 7で正常に表示されない問題を修正します。
- Windows Live Photoで、指3本で軽く打つ手振りが正常に機能しない問題を修正します。
- PowerDVDで、指3本で軽く打つ手振りが正常に機能しない問題を修正します。
機能強化

バージョン:8.201.1717.126 (20 Dec 2013)
修正点
- 有効にする/無効にする機能が正しく動作しないときがある問題を修正します。

バージョン:8.201.1717.124 (18 Oct 2013)
修正点
- Microsoft Media Centerで、3本指で叩くジェスチャーが正常に機能しない問題を修正します。
機能強化
- Microsoft Windows 8.1 をサポートします。

バージョン:8.201.1717.122 (19 Aug 2013)
修正点
- Microsoft Officeアプリケーションを使用すると、横スクロールが正常に動作しない問題を修正します。
機能強化
- 2本指タップ機能を改善します。
- ピンチズームコマンドに対する感度を改善します。

バージョン:8.201.1717.118 (1 Mar 2013)
機能強化
- 初期ドライバーリリースを提供します。- Microsoft Windows Hardware Quality Labs (WHQL) 認定ドライバーを提供します。

●番外：オーディオ用ドライバ SIGMATEL 9200 HD Audio Driver

　オーディオは SIGMATEL 9200 HD Audioとなるが、Windows 7のデフォルトのドライバで良い。
　下記の DELL公式のドライバは中身が 2007/11と古いので不要
SIGMATEL STAC 92XX C-Major High Definition Audio Driver

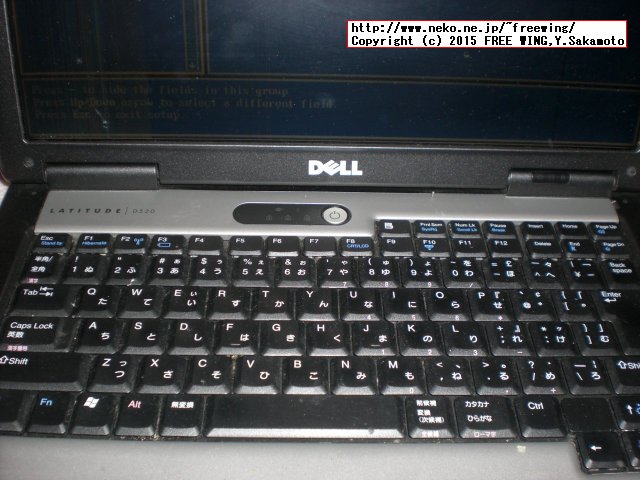

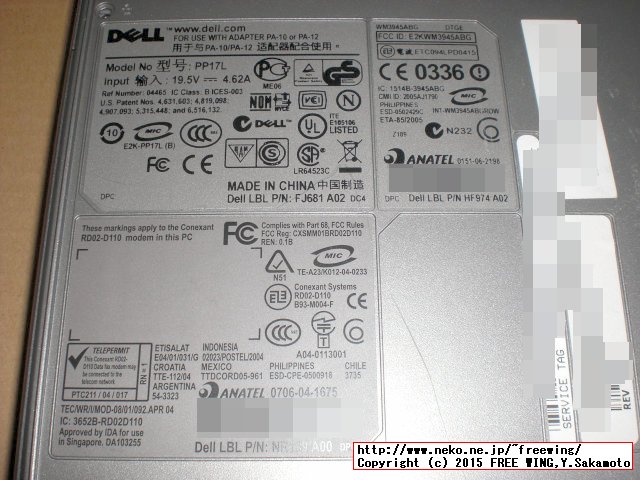

●ジャンクで購入した Dell Latitude D520の写真

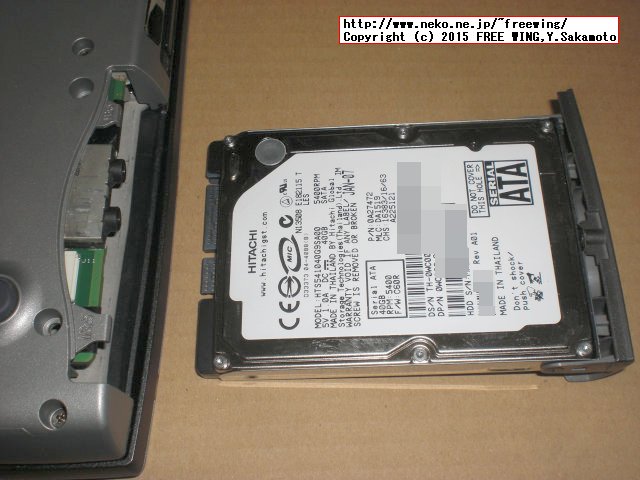

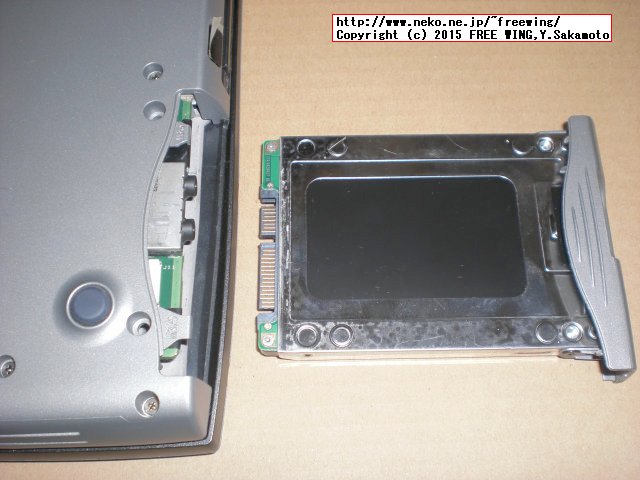

　HDDはジャンクの 40GBを入れました。

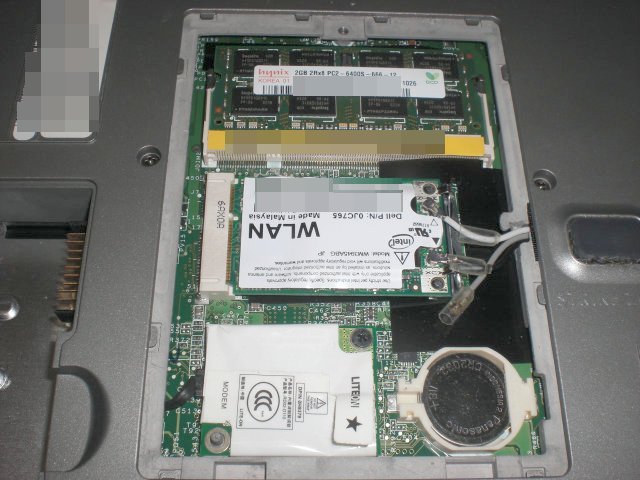

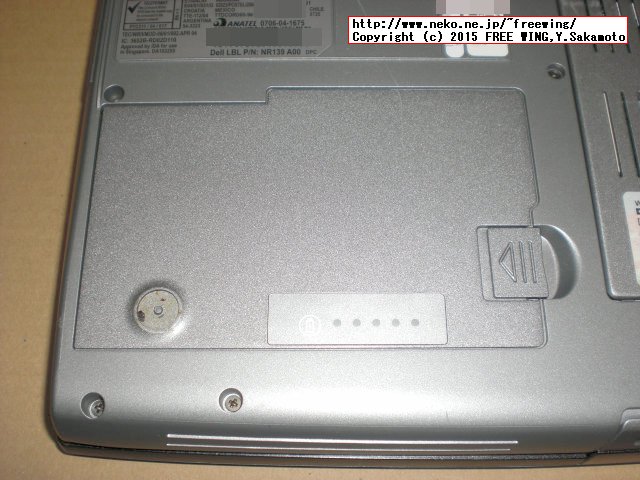

　メモリスロットは裏面に 1個のみで、オンボードで 512MBを実装しています。

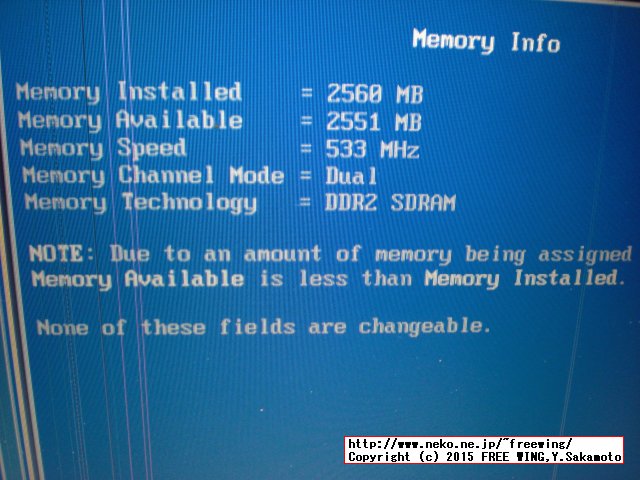

　2GBのメモリを実装すると総メモリ容量は 2560MBとなります。

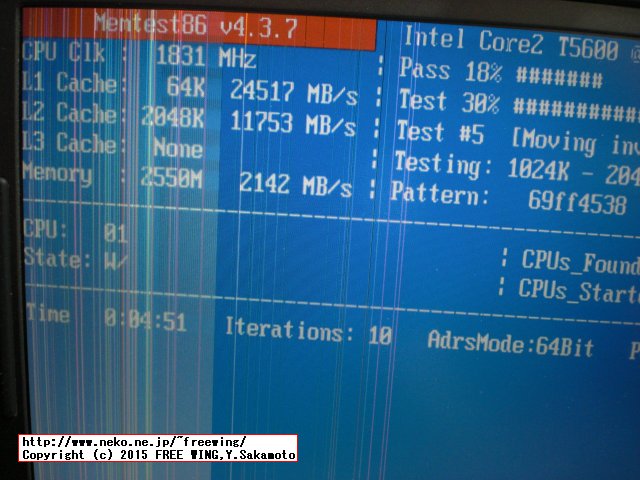

　メモリはジャンクの 2GBを入れました。Samsung M470T5663QZ3-CE6 2GB DDR2 PC2-5300S 667MHz SO-DIMM

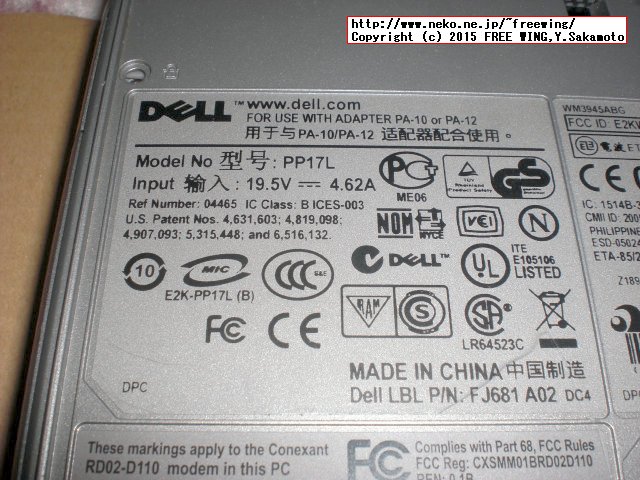

・ジャンクで購入した Dell Latitude D520の写真

・ジャンクで購入した Dell Latitude D520の写真

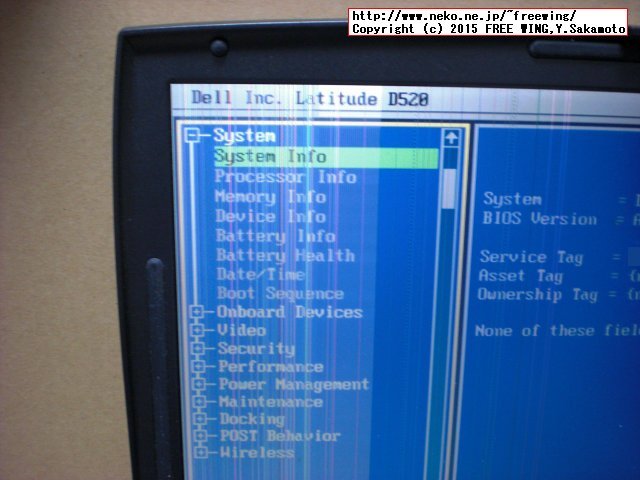

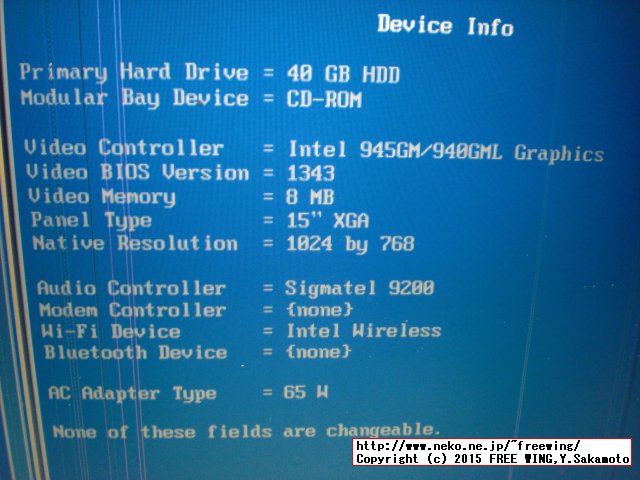

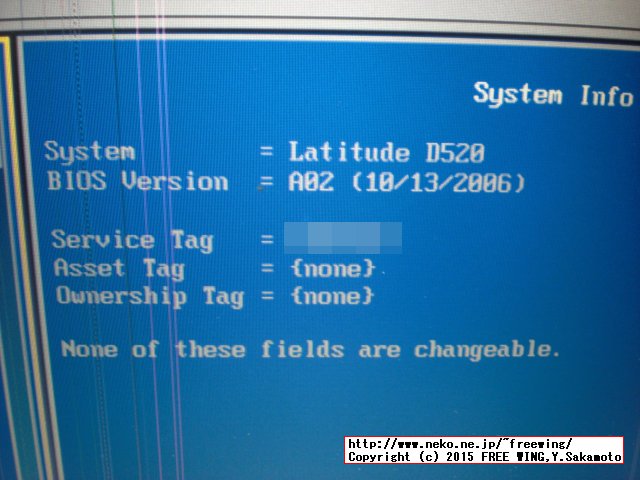

　BIOS A02
・ジャンクで購入した Dell Latitude D520の写真

・ジャンクで購入した Dell Latitude D520の写真

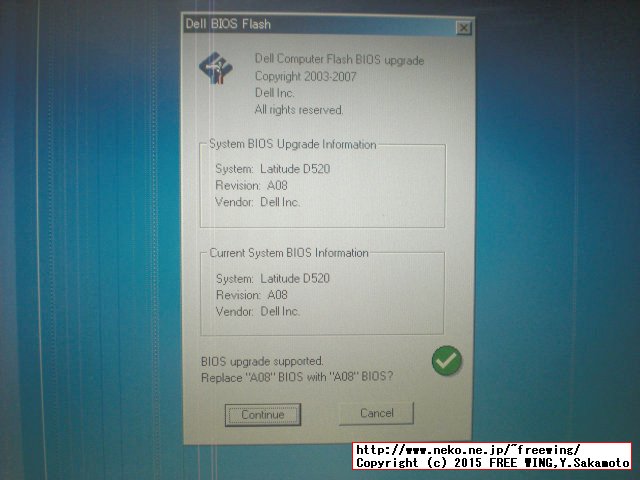

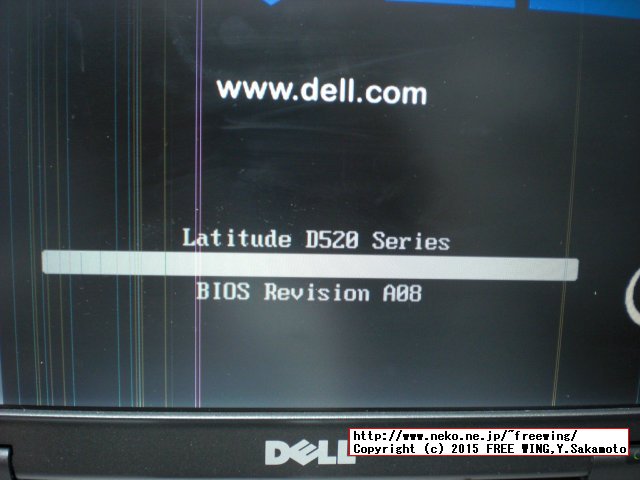

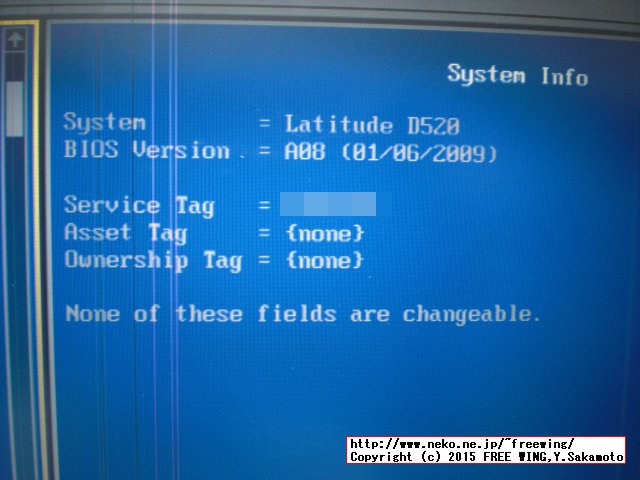

　BIOS A08
・ジャンクで購入した Dell Latitude D520の写真

・ジャンクで購入した Dell Latitude D520の写真

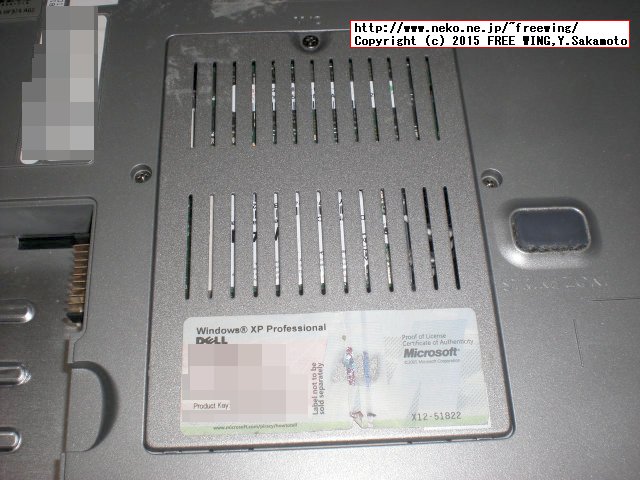

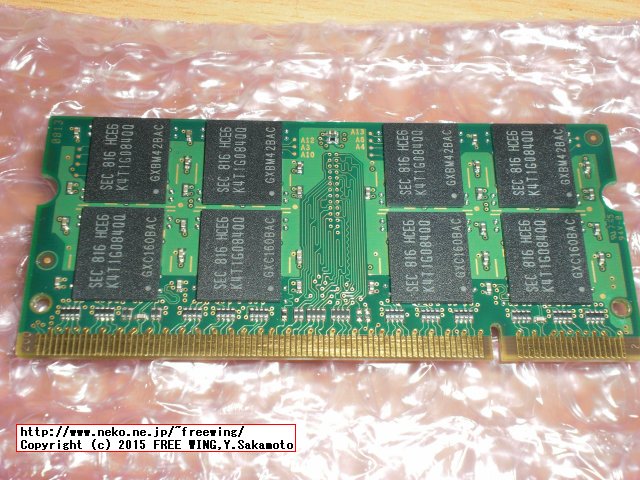

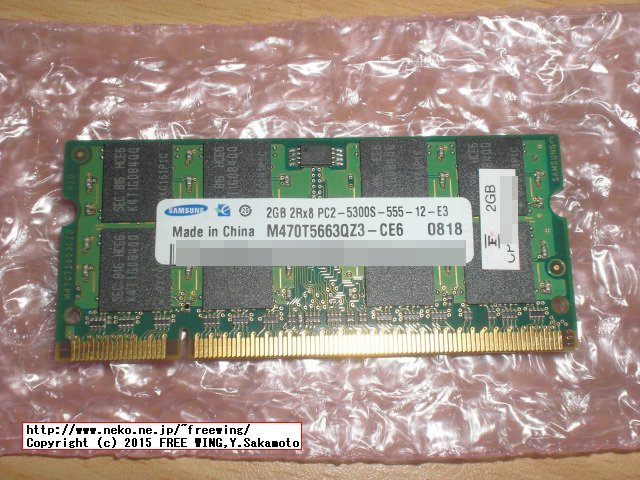

　メモリはジャンクの 2GBを入れました。
・ジャンクで購入した Dell Latitude D520の写真

・ジャンクで購入した Dell Latitude D520の写真

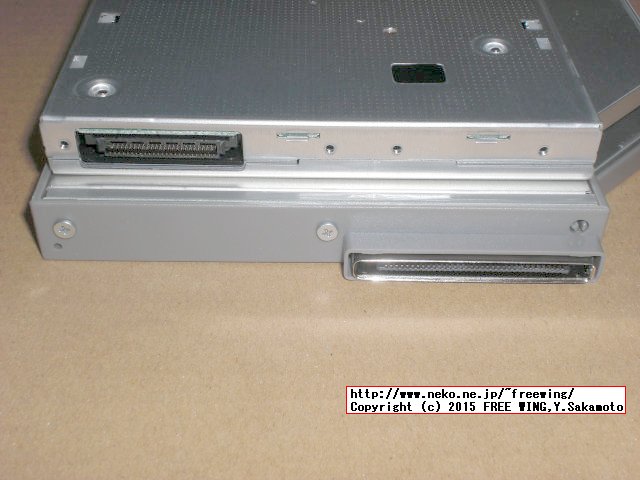

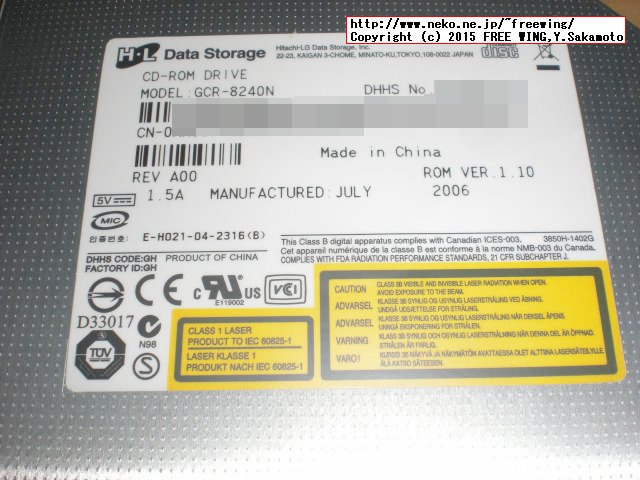

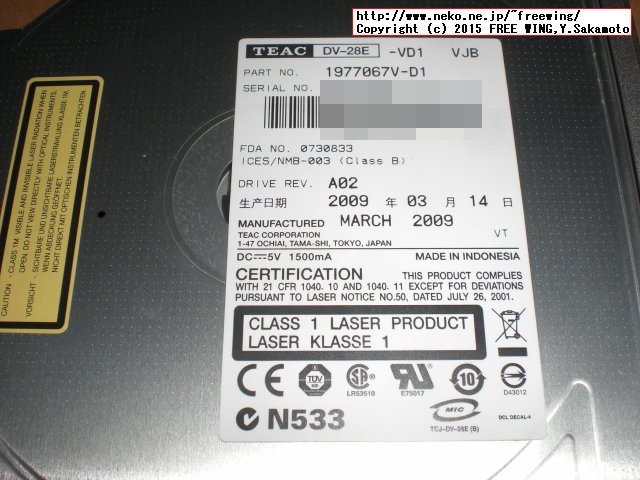

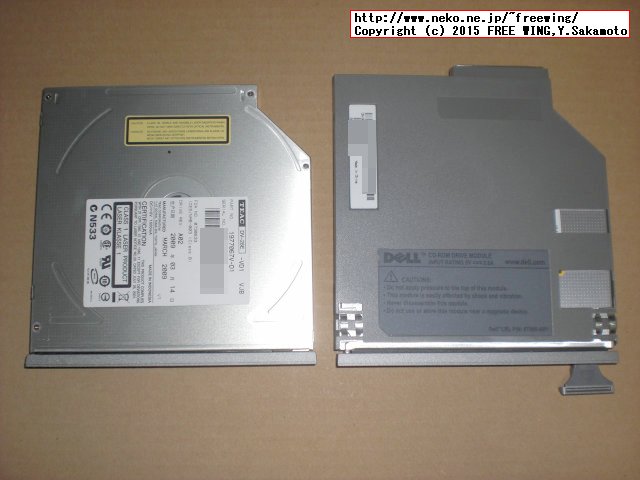

　CD-ROMドライブは手持ちの DVD-ROMドライブ TEAC DV-28Eに交換しました。
・ジャンクで購入した Dell Latitude D520の写真

・ジャンクで購入した Dell Latitude D520の写真
