Intel Atom 330搭載マザー Jetway ATOM-GM1-330 / JBC200C91-330-B (PCIe x1コネクタ削り、SPDIF出力改造、ベンチマーク)

Intelの Atom CPUががとても気になり始め、値段的にも手頃なので購入してみました。
Jetway ATOM-GM1-330が
・メモリ 2枚差し可能
・PCI Express x1 1個
・PCIスロット 2個
・PS/2コネクタ 2個
・P-ATA 1個
といじくれそうなのでこれに決めました。

購入した後に現物を見て気が付きましたがパラレルポート(プリンタポート)も付いていました。

購入品はトータルコストを抑えるべく最低限にし、既存の物を極力再利用する様にしました。

購入品
・マザーボード Jetway ATOM-GM1-330[9000円]
・メモリ DD2-PC5300-1GB 2枚(JEDEC仕様)[@1000円]
・HDD 320GB(SATA)[4300円]
・SATA-HDD用電源変換[300円]
購入合計金額 [15600円]

既存品
・250W電源付きケース(10年以上前に購入)
・DVD-Rドライブ(ATAPI)
・FDDドライブ(未接続)

●ATOM-GM1-330の主な仕様
Intel Atom330(Dual-Core)
Intel 945GC Express+ICH7(NH82801GB)
(Intel GMA950グラフィック)
MicroATXフォームファクター
DDR2(533/400MHz Max4GB) x2
PCI-Express(x1) x1
PCI(32bit) x2
SATA2(3Gb/s) x2
P-ATA UltraDMA100/66 x1
6ch HDオーディオ(Realtek ALC662)
10/100BASE LAN(Realtek RT8103EL PCI-E)

・その他
Serial(D-SUB 9pin) x1
Parallel(Header 26pin) x1
FDD(Header 34pin) x1

●参考リンク
Jetway ATOM-GM1-330のメーカーページ

Jetway ATOM-GM1-330の概要

TOM'S HARDWARE GUIDE 「SLI Is Coming: Time To Analyze PCI Express」
PCIe x1 接続のパフォーマンスは 1/3位

Intel 945GC Express Chipset
Intel 82945GC Graphics and Memory Controller

IntelR 945P Express Chipset Technical Documents

インテルプロセッサー識別ユーティリティー - Windows版

インテルR 945 Express チップセット情報とグラフィックドライバダウンロード
82945G、GMA950、ChipSet inf

●インテルグラフィックス・メディア・アクセラレーター・ドライバー (ZIP 圧縮形式)
2008/02/28 Windows XP用最新ドライバ
ファイル名：winxp_14324.zip
バージョン：14.32.4.4926
日付：2008/02/15
ステータス：現行版
サイズ:17.54 MB
言語：マルチ・ランゲージ
オペレーティング・システム： Windows XP Home Edition*, Windows XP Media Center Edition*, Windows XP Professional*
OS: Windows XP Home Edition*, Windows XP Media Center....MORE Windows XP Home Edition*, Windows XP Media Center Edition*, Windows XP Professional
グラフィックス・メディア・アクセラレーター・ドライバー

グラフィックス・メディア・アクセラレーター・ドライバー

●Realtek Audio / Lan Driver
Windows 2000 Windows XP/2003(32/64 bits) Driver only (ZIP file) R2.57 2011/1/28
Realtek [High Definition Audio Codecs]
ALC662

WinXP and WinServer 2003 Driver 5.719 2010/10/21
Realtek [10/100M Fast Ethernet][PCI]
RTL8100B(L)/RTL8100C(L)/RTL8101L/RTL8139C(L)/RTL8139C(L)+/RTL8139D(L)/RTL8100(L)/RTL8130/RTL8139B(L)

WinXP and WinServer 2003 Driver 5.780 2011/1/24
Realtek [10/100M Fast Ethernet][PCI Express]
RTL8100E/RTL8101E/RTL8102E-GR/RTL8103E(L)/RTL8102E(L)/RTL8101E/RTL8103T/RTL8401/RTL8401P/RTL8105E

WinXP and WinServer 2003 Driver 5.780 2011/1/24
Realtek [1000M Gigabit Ethernet][PCI Express]
RTL8111B/RTL8168B/RTL8111/RTL8168/RTL8111C/RTL8111CP/RTL8111D(L)/RTL8168C/RTL8111DP/RTL8111E

●Windows XPのドライバのインストールの順序
1) Windows XP
2) サービスパック(SP3)
3) Intel チップセットソフトウェア(chipset.inf)
4) Microsoft DirectX 9.0(以降)
5) Intel Video/ Graphics ドライバー
6) Sound/ Audio ドライバー
7) LAN/ Network ドライバー

失敗しないWindows 2000のインストール手順

●メモリテスト関係
MemTest86

MemTest86+

WinDiag

●メモリテスト関係(負荷関係)
π計算プログラム　「スーパーπ Ver 1.1」

Prime95(素数探索プログラム)
http://mersenneforum.org/gimps/p95v259.zip

Tripcode Explorer - ２ちゃんねるトリップ検索プログラム

●その他
CPU-Z(CPU確認ソフト)

Core Temp(CPU/ChipSet/HDD 温度モニタ)

SetFSB_HomePage(FSB設定ソフト)

SPDTool(SPD書き換えソフト)

Vista編: コンテキストメニューの項目を整理する(グラフィックスドライバ版)


コンテキストメニューの項目を整理するチューニングをお送りしています。
今回はNVIDIAやATIといった、グラフィックスカードのデバイスドライバを導入した際の、
コンテキストメニューに表示される項目をターゲットにしましょう。

デスクトップの何もないところを右クリックしますと、表示されるメニューに挿入されます。
このメニューを管理しているのが、
「HKEY_CLASSES_ROOT\Directory\Background\shellex\ContextMenuHandlers」キー。


REGEDIT4

[-HKEY_CLASSES_ROOT\Directory\Background\shellex\ContextMenuHandlers\igfxcui]
[-HKEY_CLASSES_ROOT\Directory\Background\shellex\ContextMenuHandlers\NvCplDesktopContext]

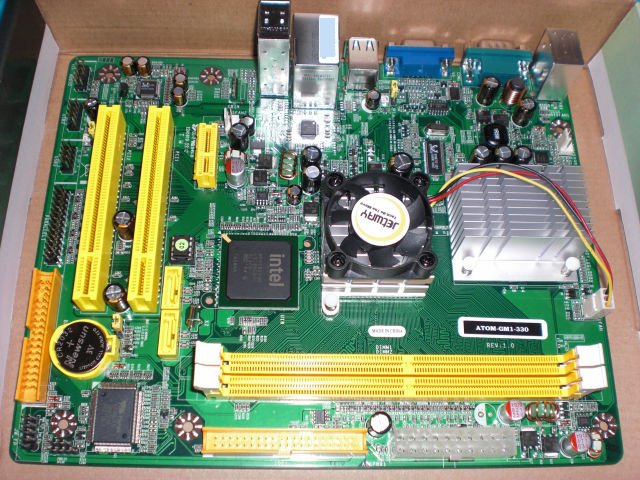

・今回購入の Jetway ATOM-GM1-330 マザーボード

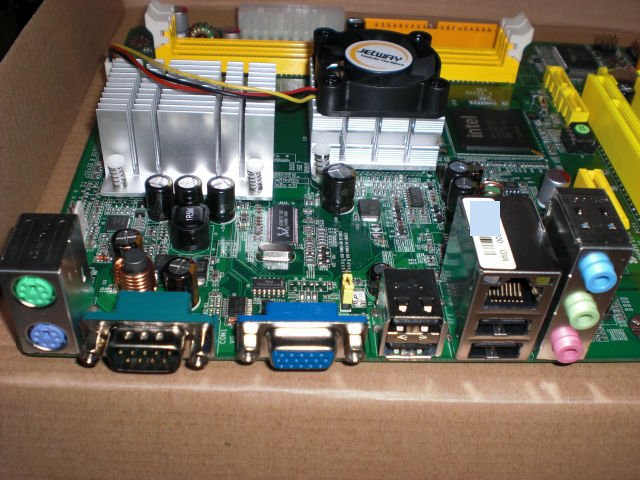

・Jetway ATOM-GM1-330のリア部分

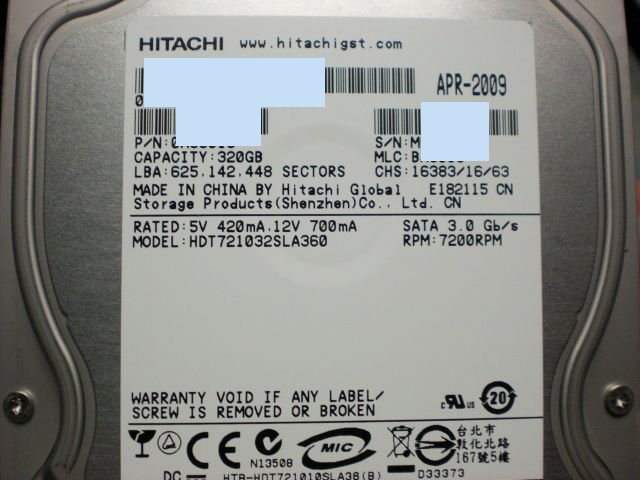

・新規購入の HDD(HGST HDT721032SLA360、320GB)

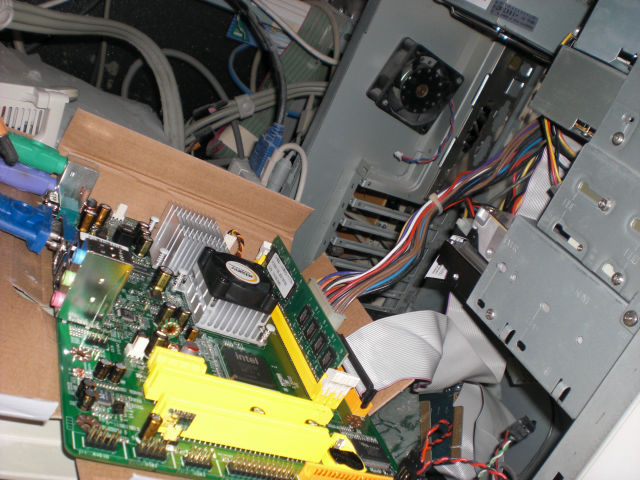

・こんな感じで仮組みして動作試験

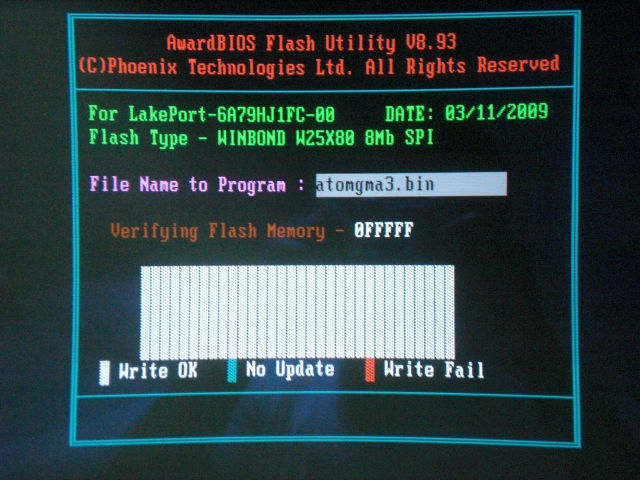

・BIOSのアップデート

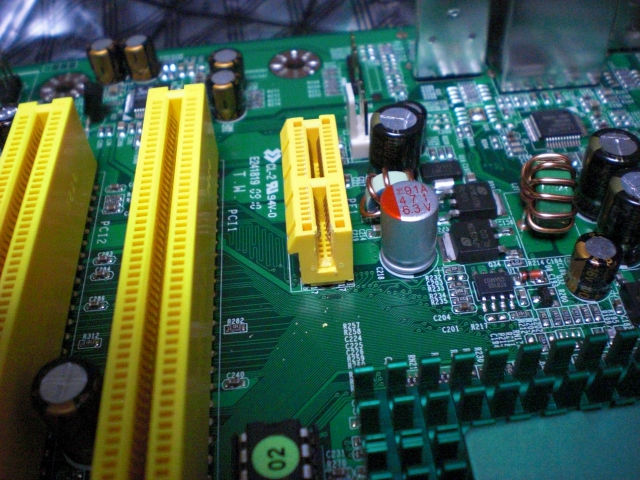

・お決まりの PCIe x1コネクタ削り。グラボ(GIGABYTE GV-NX85T256H、GeForce 8500GT)も映りました。

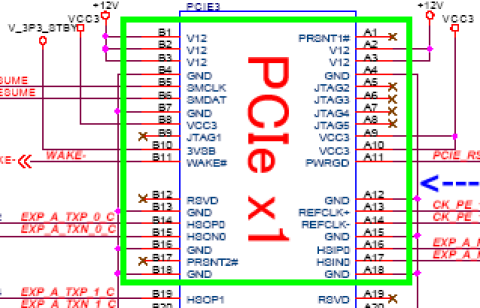

・PCI Express x1のコネクタ配線内容(TOM'S HARDWARE GUIDE 「SLI Is Coming: Time To Analyze PCI Express」から抜粋)

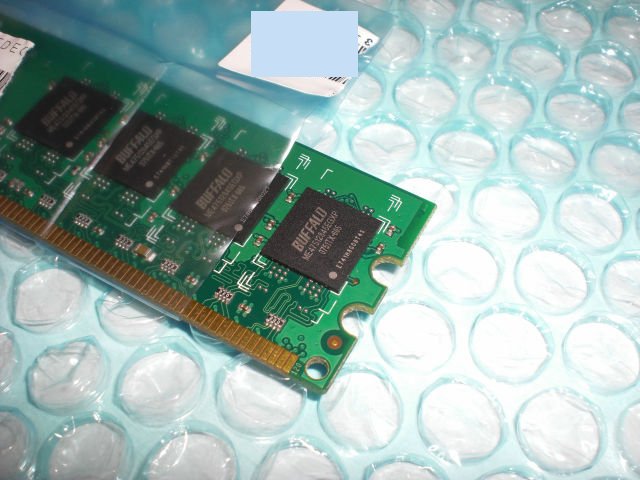

・購入した DDR2メモリ(CFD D2U667C-1G/BJ、BUFFALO ME47512845EGXP)

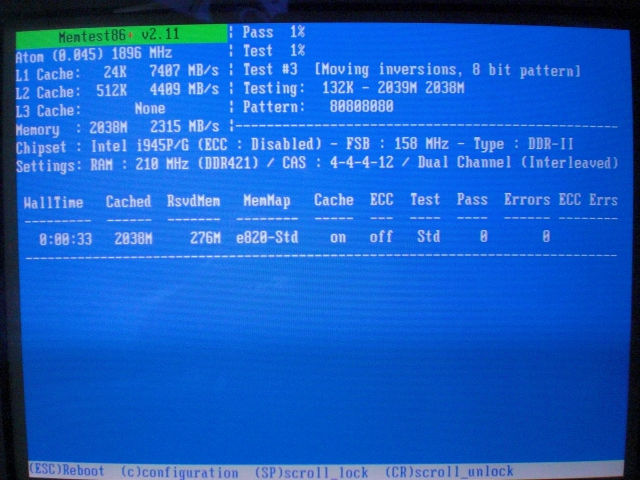

・MemTest86で動作チェック(一晩回してノーエラーでした)

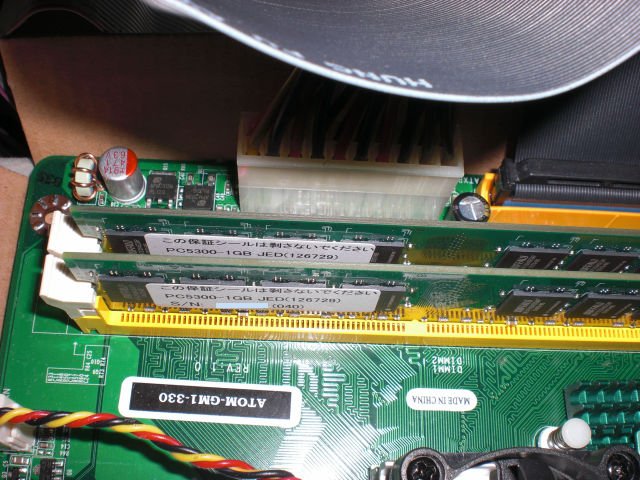

・メモリ 2枚差し(あまり Dual-Channelの効果は無いみたいですが)

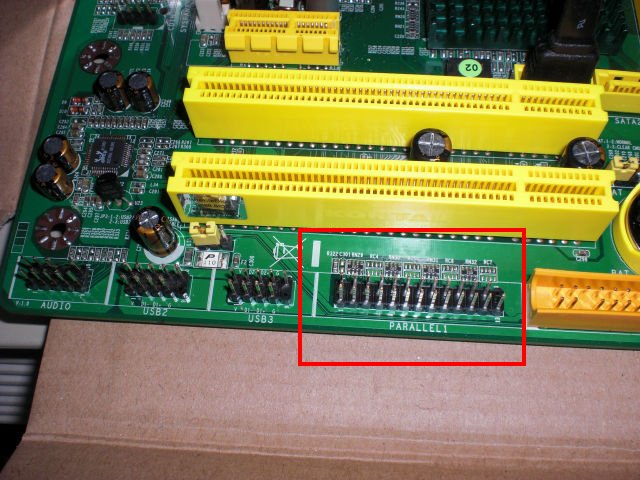

・パラレルコネクタ部分

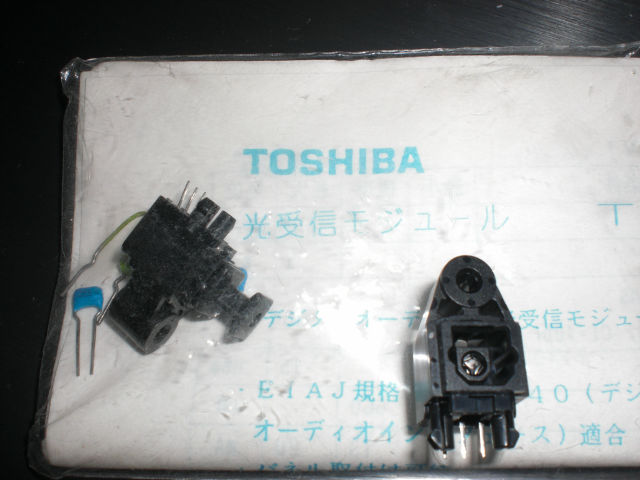

・東芝 TOTX178(S/PDIF出力用、光コネクタ)

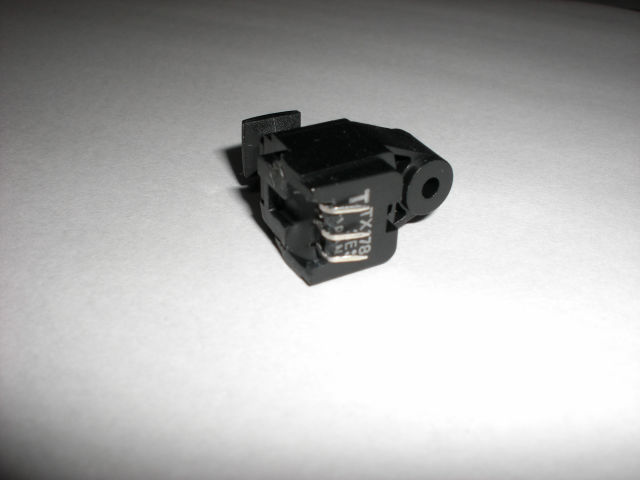

・こんな感じでコネクタ端子を加工して

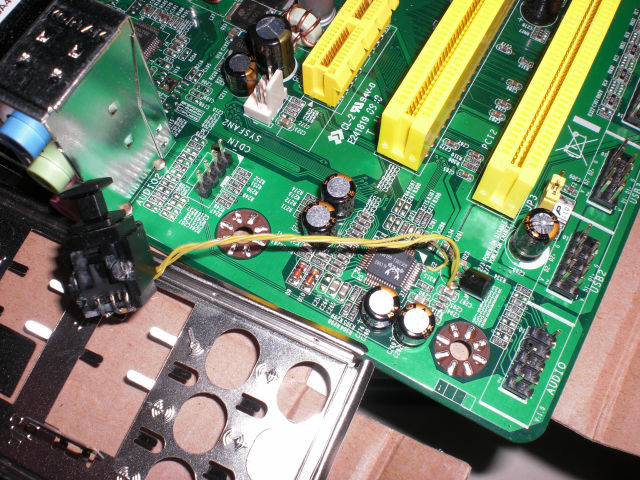

・Realtek ALC662に取り付け SPDIF出力改造(電源の取り場所がおもいっくそ間違ってます)

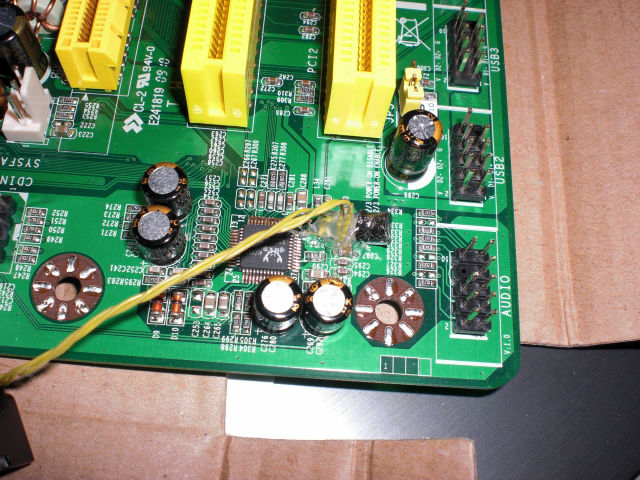

・断線しないようにホットメルトで固定

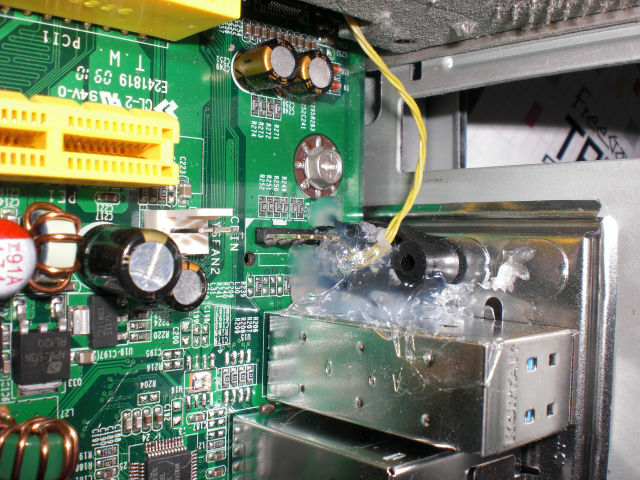

・出力部分の光コネクタもホットメルトで固定

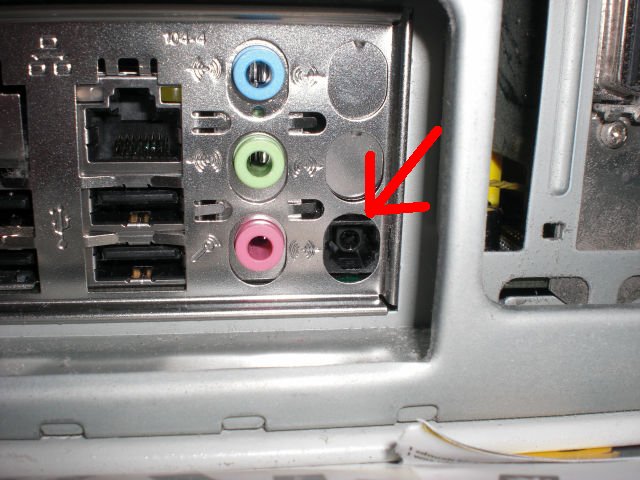

・S/PDIF出力改造のリア部分、丁度良い位置に固定できました。

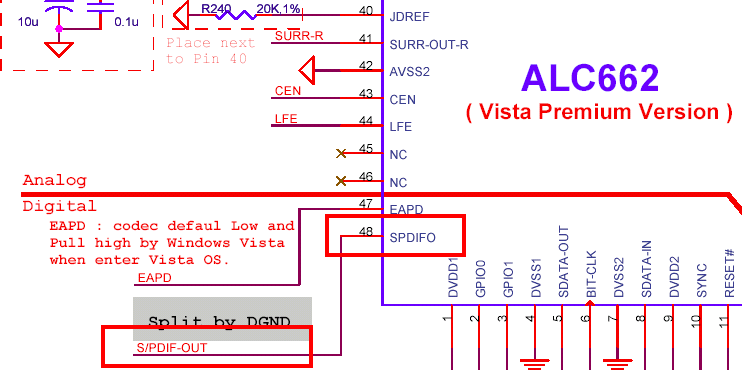

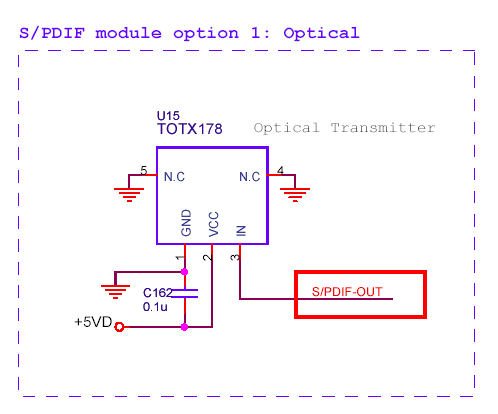

・Realtek ALC662 SPDIF Output Mod.

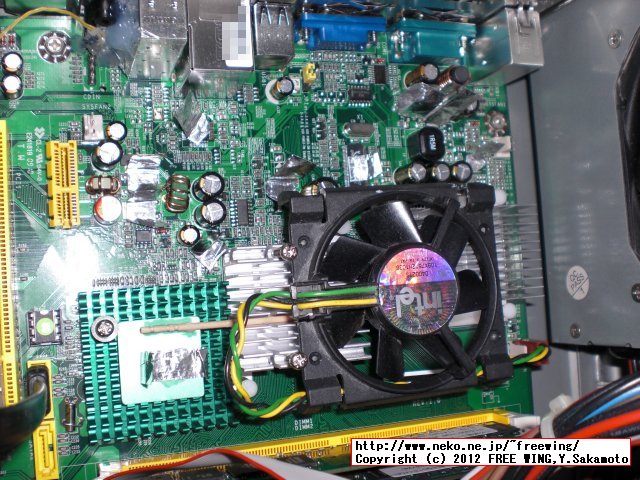

・冷却ファンがチップセットのみだったのでファンを交換して CPUとチップセットの両方を冷却する様にしました。また ICH7には放熱板(緑色)も付けました。

この交換前は CPUが高負荷時だと 60℃になりましたが、交換後は 52℃まで下がりました。(効果大！)

●Jetway ATOM-GM1-330のベンチマーク
(133MHz/1.6GHz -> 158MHz/1.9GHzにオーバークロック)

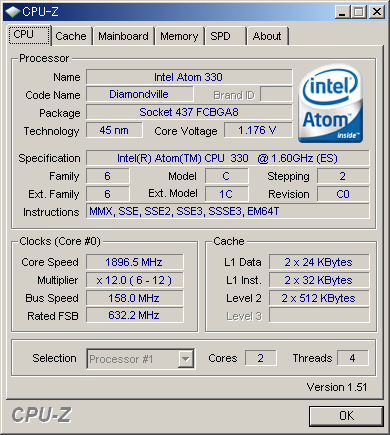

・CPU-Z(133MHz -> 158MHzにオーバークロック)

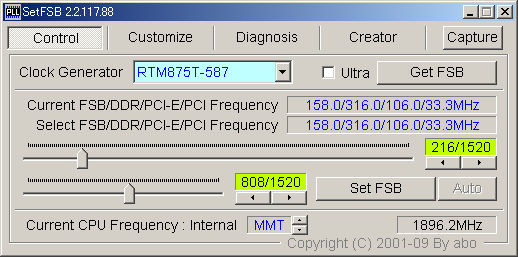

・SetFSB

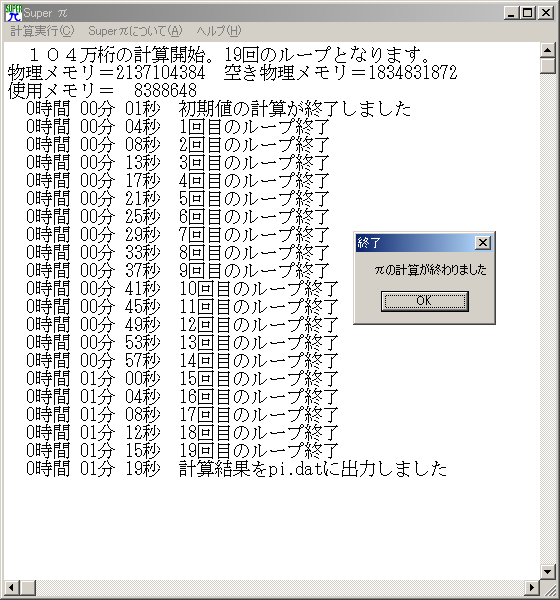

・Super pi(104万桁、79秒、ATOM-330 1.896GHz)

ゆめりあベンチ(640x480、最高、4799)
ゆめりあベンチ(1600x1200、最高、1566)

●消費電力
AC 100Vにテスターを入れて実測
・Windows XP起動後： 42W
・Prime 95 実行中： 51W
・Prime 95 + ゆめりあ実行中： 58W

内訳
・CPU Atom 330(158MHzに OC)
・HDD 2台(HGST HDT721032SLA360, IBM DTLA-307045)
・DVD-ROM 1台(PIONEER DVR-105,P-ATA)
・DVD-R 1台(PIONEER DVD-303S,SCSI)
・PCI Initio IOI-SCSIカード

●GIGABYTE GV-NX85T256H、GeForce 8500GTのベンチ(PCIe x1動作)
ゆめりあベンチ(640x480、最高、24159)
ゆめりあベンチ(1600x1200、最高、5986)

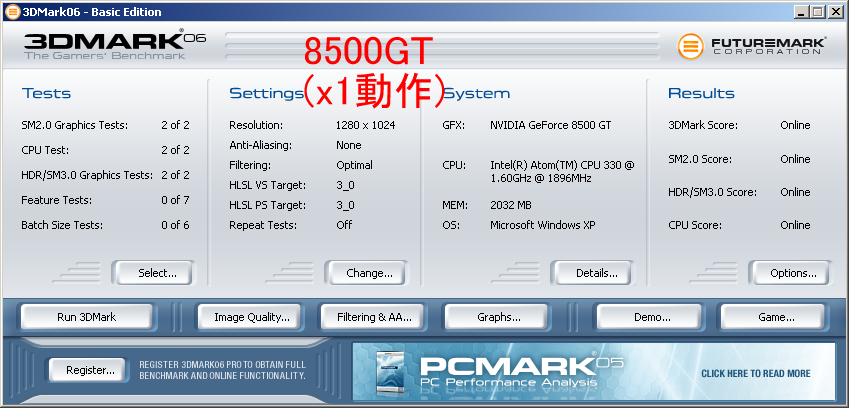

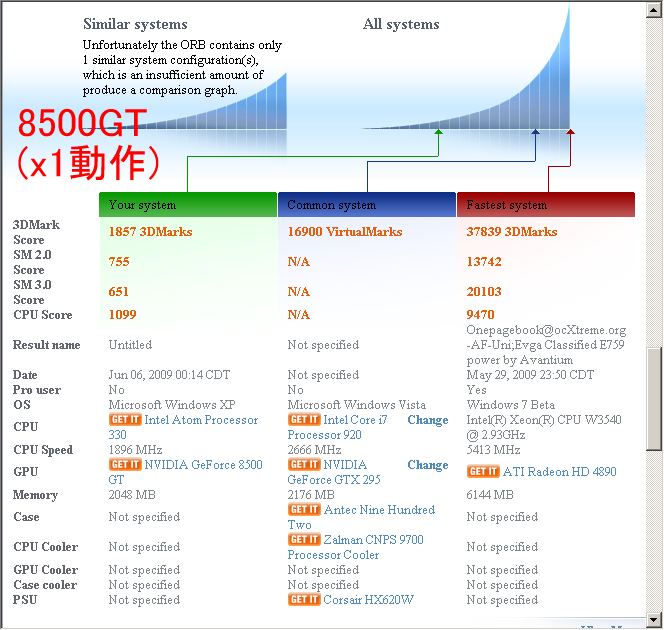

・3DMark06

・3DMark06

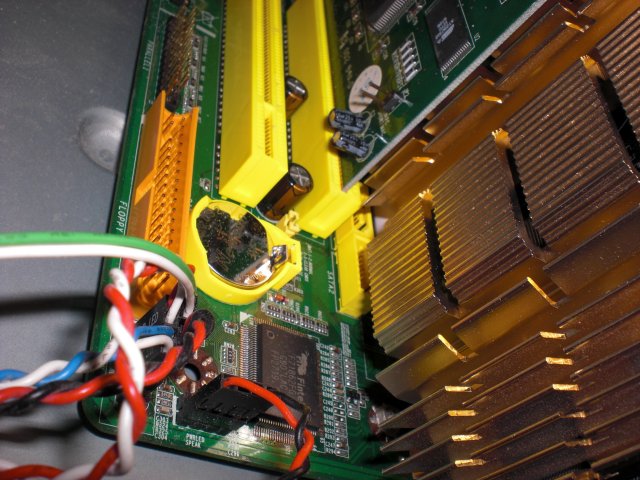

・8500GTを差した所、ヒートシンクと物理的に干渉するのでSATAが差せません

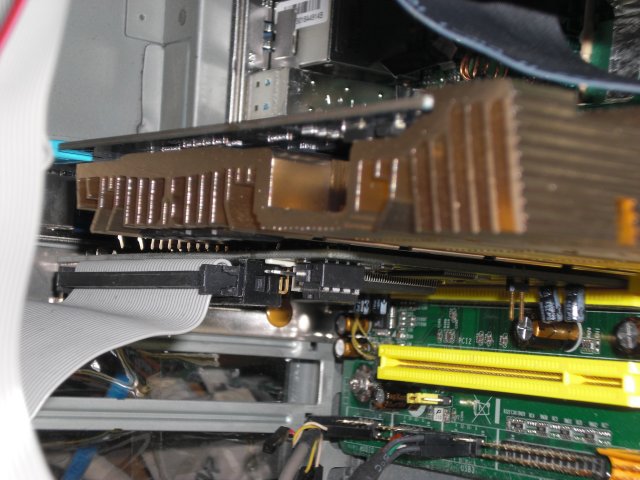

・隣の PCIスロットとヒートシンクとの隙間がギリギリです。

ゆめりあベンチ(AMD XP2500+, GeForce 7600GS,AGP)
640x480、最高、28663
1600x1200、最高、7324

●JETWAY JBC200C91-330-B(NC91-330-LF)の主な仕様
Intel Atom330(Dual-Core)
Intel 945GC Express+ICH7(NH82801GB)
(Intel GMA950グラフィック)
MicroATXフォームファクター
DDR2(533/400MHz Max4GB) x1
SATA2(3Gb/s) x2
6ch HDオーディオ(Realtek ALC662)
Gigabit LAN(Realtek RT8111C PCI-E)

・その他
Serial(D-SUB 9pin) x1
Parallel(Header 26pin) x1

●参考リンク
Jetway JBC200C91-330-Bのメーカーページ

Jetway NC91-330-LF(JBC200C91-330-Bの中身)

Jetway JBC200C91-330-Bの概要

JBC200C91-330-Bは Atomのくせに BIOSのステータスの温度情報が 70度とか平気でなります。ATOM-GM1-330は 30～40度くらいです。

Gigabit LAN(RT8111C)に不具合が有ります。
不具合の内容は初回電源オンで XP動作中に必ず LANがケーブル切断状態になり、再起動するとそれ以降は安定する。なので通常使用時は一回起動させてから再起動する必要がある。JETWAYの設計が悪いのかな？
(最近のドライバアップデートで ATOM-GM1-330, RT8103ELでも不具合が出るようになった。)

LANもCPU温度も初期不良交換後も同様に発生するのでJETWAYの設計不良かも。
(2010/01の最新BIOSでも同様に問題有り)

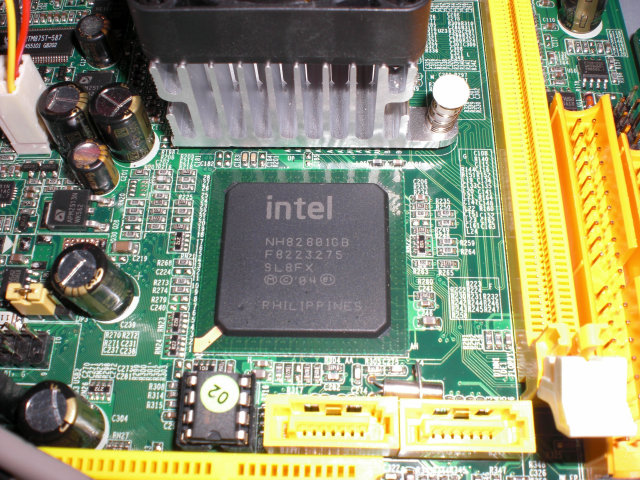

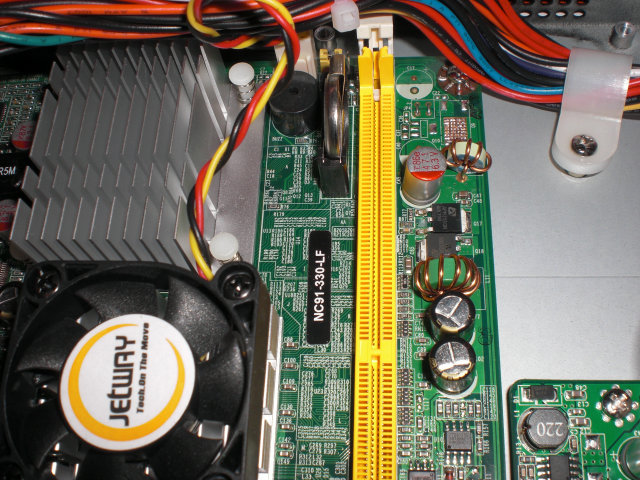

・JBC200C91-330-B(NC91-330-LF)基板

・JBC200C91-330-B(NC91-330-LF)基板

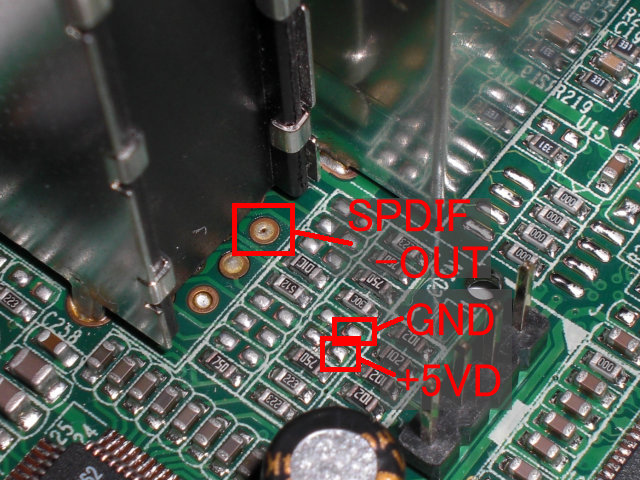

・Realtek ALC662の SPDIFの回路部分

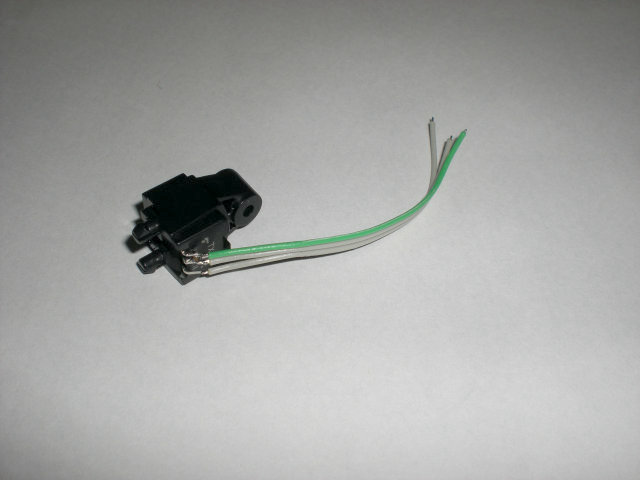

・東芝 TOTX178(SPDIF出力用、光コネクタ)

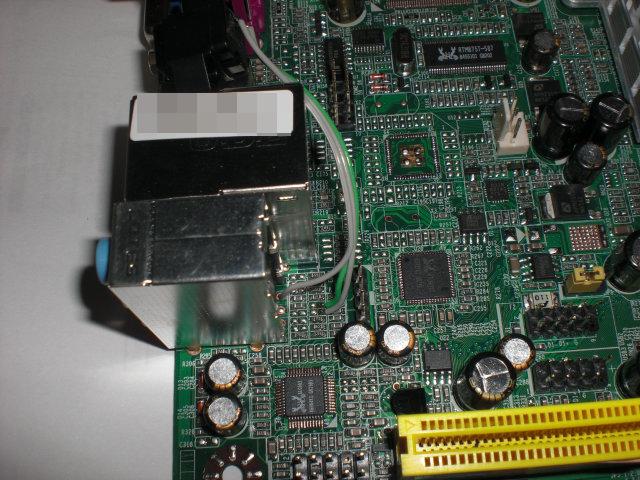

・SPDIFに光コネクタをハンダ付け

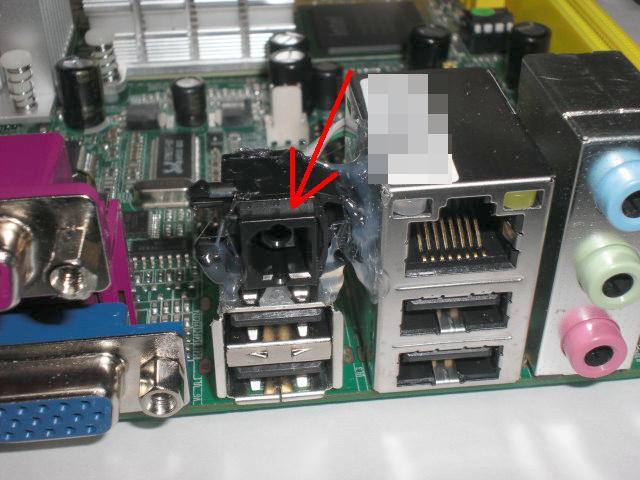

・今回は USBの上に取り付け

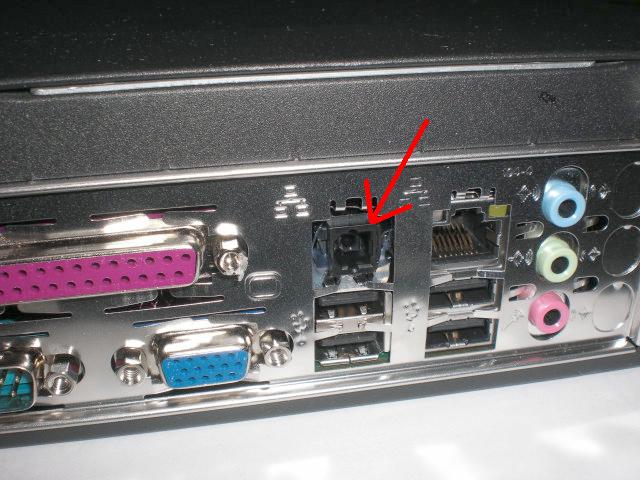

・光出力のできあがり

●今まで入っていた物

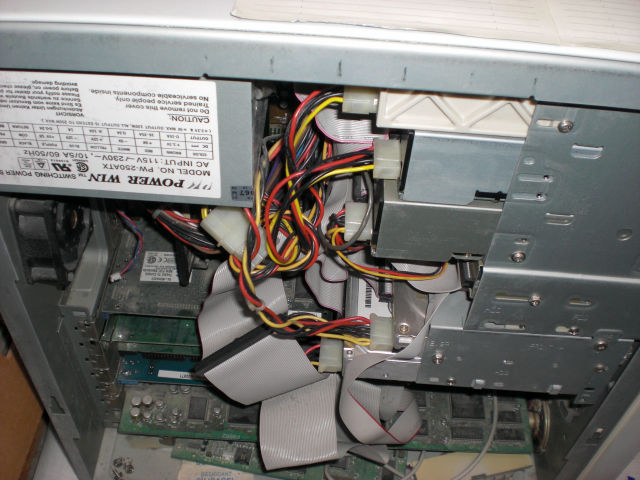

・10年前に購入のケース、250W電源で ASUS P2B + Celeron 366MHzで使ってました。

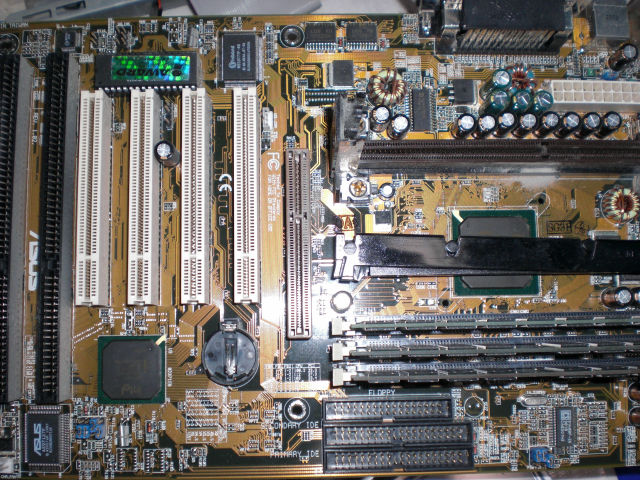

・ASUS P2Bマザーボード(物凄く古い)

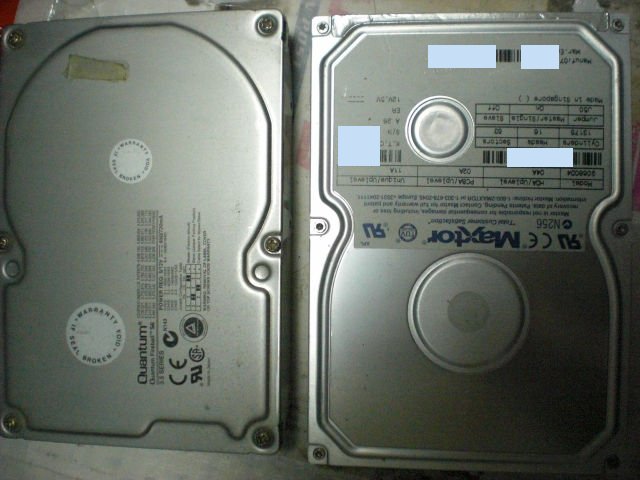

・同じく物凄く古い HDD(8GB程度)

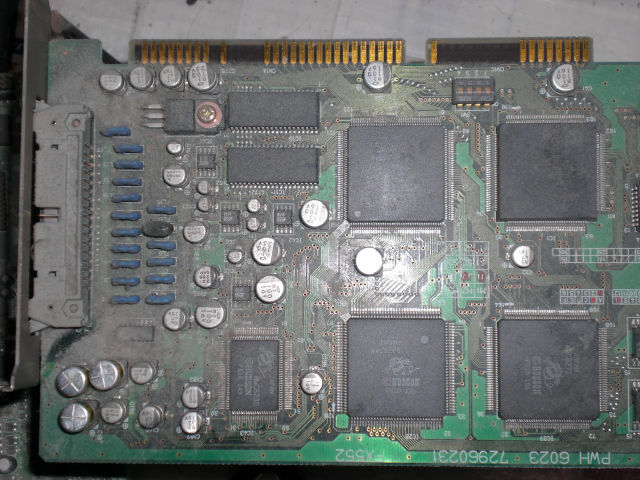

・同じく物凄く古い PC-FX基板(PC-FX互換基板)
