・2017/12/01

初めての 3Dプリンタ。3D Hubsで 3Dプリンタのモデリングサービスを使用してみた

(初 3Dプリント、ミニ四駆用のステアリング部品を 3Dプリンタでモデリングしてみたテスト)

Tags: [その他]

● 3Dプリンタに初挑戦、3Dプリンタでモデリングしてみた。

　「Espressif ESP8266を使ってミニ四駆をラジコン化する」の目的で、
スマホで自由自在に操作できる「IoTミニ四駆」の仕組みを解説（技適済みWi-Fiモジュール「ESP8266」で始めるIoT入門）
　で公開されている「ステアリング機構」のモデリングデータ wild-mini-servo-fix7.stlを使いました。

FREEWING-JP/techblog-ESP8266-4th - Espressif ESP8266を使ってミニ四駆をラジコン化する（FREE WING改造版）

　こちらは、ミニ四駆でも「ワイルドミニ四駆」シリーズ用となります。
　私は、「タミヤ 1/32 ワイルドミニ四駆 No.9 ハイラックス MレーサーJr. 17009」を購入しました。
　モーターは付属しているので別途購入する必要は有りません。
　※「ワイルド」シリーズのシャーシは全て共通です。

タミヤ 1/32 ワイルドミニ四駆 No.9 ハイラックス MレーサーJr. 17009
ASIN: B00061H08I

デジタル・マイクロサーボ SG90
ASIN: B016FKJJ8M

SG90サーボ用 2軸カメラマウント 2軸アングル FPV 空撮にも (マウント+2個 SG90)
ASIN: B01E2SLESW

※ SG90には偽造品が有るので注意

● 3Dプリンターの歴史

1980年、小玉秀男氏がテイジンの光硬化樹脂を使用した「立体図形作成装置」を発明。
　同氏は「XYZプロッタ」も開発。
[PDF] 3Dプリンターの発明経緯とその後の苦戦 - ESD21
[PDF] 基調講演1 3Dプリンタの発明経緯と普及の背景 - 日本弁理士会

1986年、アメリカで「粉末焼結造形法」に関する特許を出願。
　レーザー焼結 SLS方式（Selective Laser Sintering）
1989年、アメリカで「熱溶解積層法」に関する特許を出願。
　熱溶解積層法 FDM方式（Fused Deposition Modeling）
2009年、「熱溶解積層法」に関する特許権が失効。
2014年、「粉末焼結造形法」に関する特許権が失効。

　光造形 3Dプリンター＝ SLA（Stereolithography）、DLP（Digital Light Projector）

● モデルデータを持ち込んでの 3Dプリンタの出力サービスを探す

　秋葉原では DMM.makeや創造空間ナノラボが有りますが、DMMは料金が高く、創造空間ナノラボは自分での出力に自身が有りません。かといって代理サービスでは料金が高くなってしまいます。
DMM.make モノづくりのためのプラットフォーム
創造空間ナノラボ | 秋葉原の工作スペース

　そんな中で見つけたのが「3D Hubs」でした。
3D Hubs

　世界中の出力業者（個人を含む）が登録されており、その中から自分に合った出力業者を選んでモデリングデータを渡して出力を依頼し、3Dプリントで出力した商品を受け取ります。
　日本国内の業者（個人）も登録しているので、それらの業者とは日本語でのやり取りも可能です。

　私の場合は、ステアリングのモデリングデータ（wild-mini-servo-fix7.stl）を
　・日本国内 A社
　・海外 B社
　にそれぞれ送付して、ステアリングの「ギヤ構造」に不安が有ったので出力について質問をし、最終的に出力積層ピッチ 100umの海外の業者を選択して発注をしました。

　2セット注文時の見積もり金額や出力条件等の比較は下記になります。
　wild-mini-servo-fix7.stl（86.0 × 112.9 × 16.0 mm）

	送料込みの支払い金額	見積もり金額	出力素材	出力積層ピッチ	発送方法	送料
日本国内 A社	2052円	1552円	PLA	200um	宅急便	500円
海外 B社	$ 17.38	$ 7.38	PLA	100um	4px（海外速達便）	$ 10

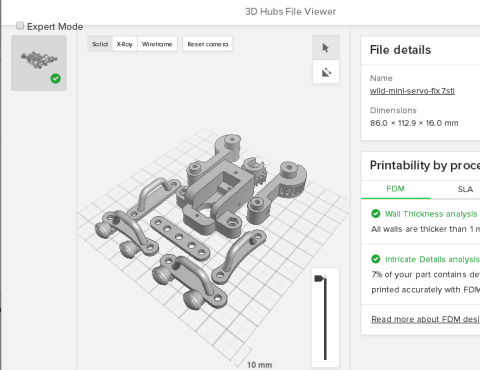

・3D Hubsには STL File Viewer機能が有ります

　3D Hubsには STL File Viewer機能が有るので事前に出力の内容を確認できます。

● 3Dプリンタの「積層ピッチ」って何ぞや？

　積層ピッチについて

・18積層目　「そうめん」と「ひやむぎ」くらい違う「積層ピッチ」と「精度」について
・造形品質を上げるために：積層ピッチについて
・積層ピッチについて学ぶ

●注文の流れ
　11/29 - データ送付＆質問、このモデルデータで作るのに製造上の問題は無い？ギヤ構造が有るけど大丈夫？
　11/29 - 返答、製造上でちょっと座標系に問題が有るけどこっちで直すから大丈夫だよ。ギヤ構造はお互いに組み合わせて動かせるよ。
　11/29 - PayPalで $ 17.38を支払い。
　12/ 1 - 出力結果の写真がメッセージ欄に掲載される。
　12/ 1 - （自動メッセージ）商品は出荷された。
　12/ 1 - 「予備の為に部品を余分に出力したよ」
　12/ 4 - 4PXは日本国内は佐川急便扱いで配達完了

　11/29にデータ送信＆注文支払い～ 12/4に商品受け取りの海外発注とは思えない超スピードで 3Dプリンタの出力サービスを受ける事ができました。（超高速！参勤交代みたい！）

4PX WORLDWIDE EXPRESS 递四方速递

　4PXの追跡、追跡番号が 1234-5678-9012の場合
http://track.4px.com/query/123456789012?

　3D Hubsの出力サービスでの 4PXの荷物追跡結果（中国シンセンから香港経由で日本東京）

Detail
2017-11-30 23:52	Nancheng Dongguan	China	Shipment arrived at facility
2017-12-01 10:46	Shenzhen	China	Shipment operation completed
2017-12-03 00:37	HONG KONG		On Board Aircraft
2017-12-03 13:37	NARITA	JAPAN	Arrived At Destination
2017-12-03 15:24	NARITA	JAPAN	CLEARANCE RELEASE
2017-12-03 18:51	NARITA	JAPAN	Out For Delivery
2017-12-04 12:30	NARITA	JAPAN	Delivered [STAMP]

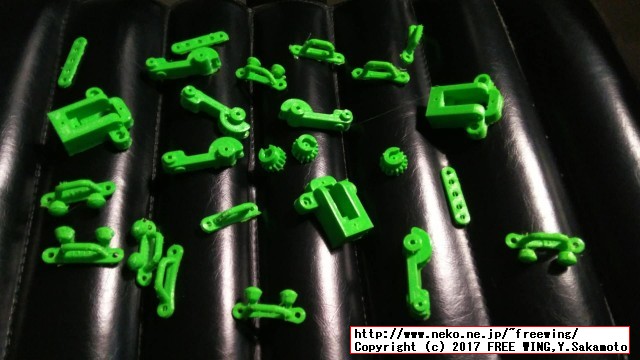

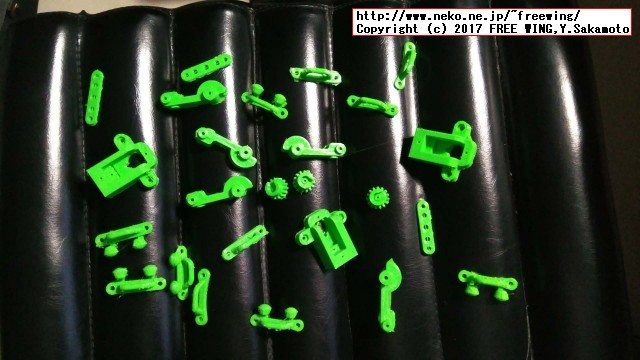

・3Dプリンタで出力した造形物の写真がメッセージ欄に掲載される。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

　4PXの国際宅急便で超速で届きました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

　4PXの国際宅急便は日本国内は佐川急便 Sagawa Expressが配達します。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

　ダンボール箱に入って、

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

　スポンジのクッション材で包まれて、

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

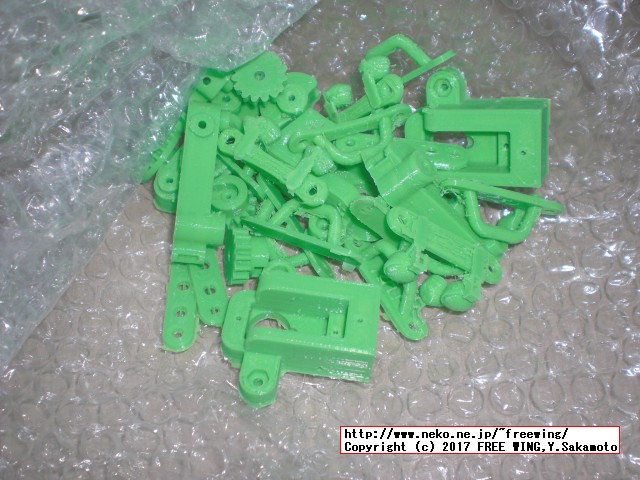

　更にプチプチで保護されて、完璧な梱包状態で届きました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

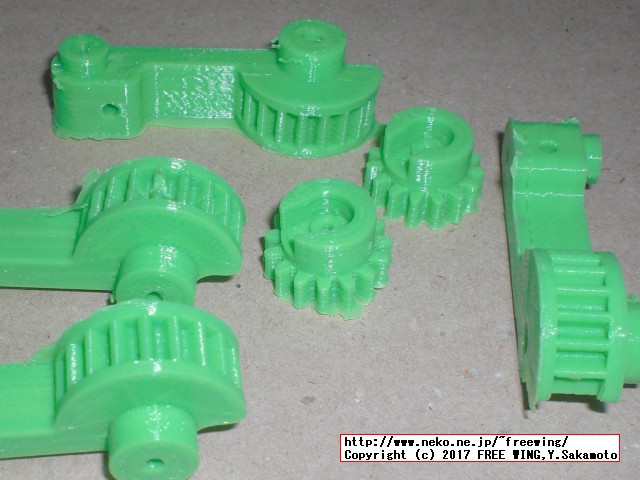

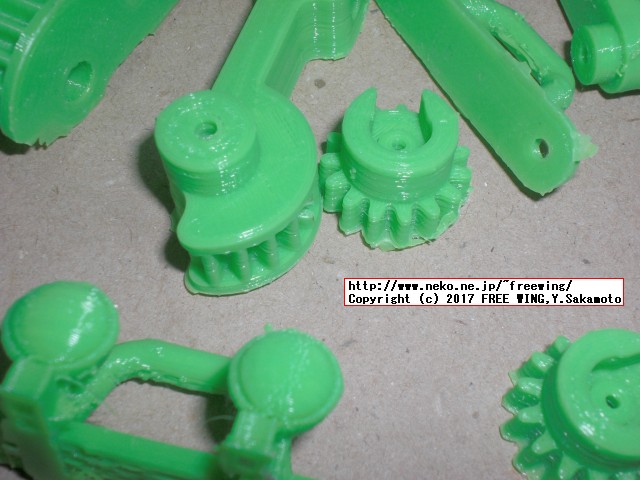

　気になるギヤ部品の拡大。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

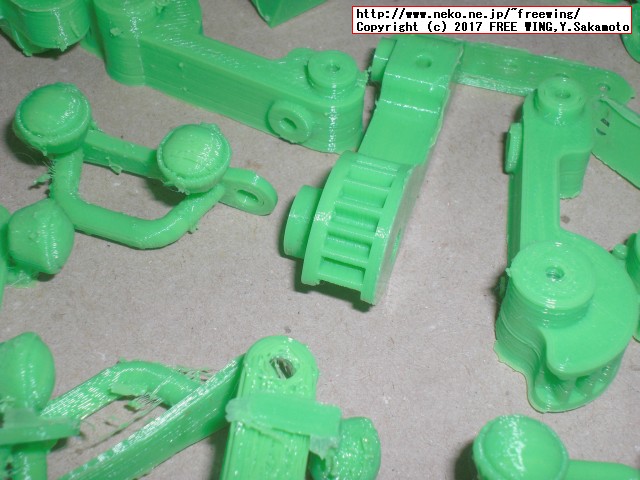

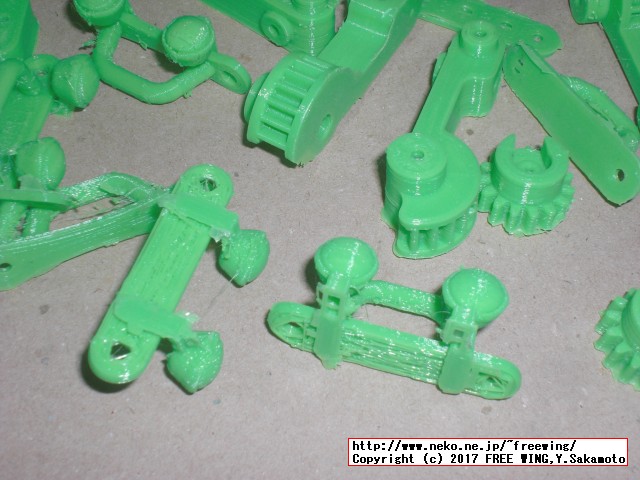

　その他の部品の拡大。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

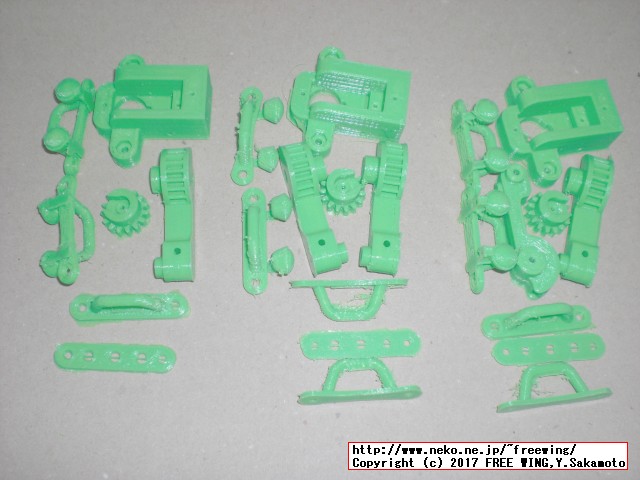

　2セット注文ですが、オマケで予備用にと 0.5ぶん追加で有りました。
　（多分最初の 1回目の造型で失敗して、その分がオマケ扱いになったと思います。）

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

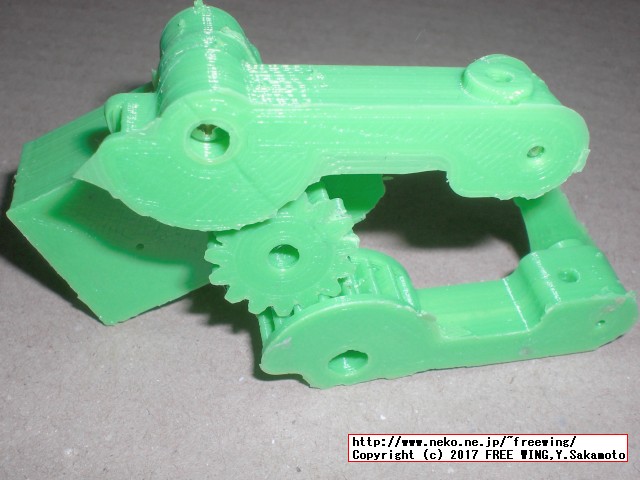

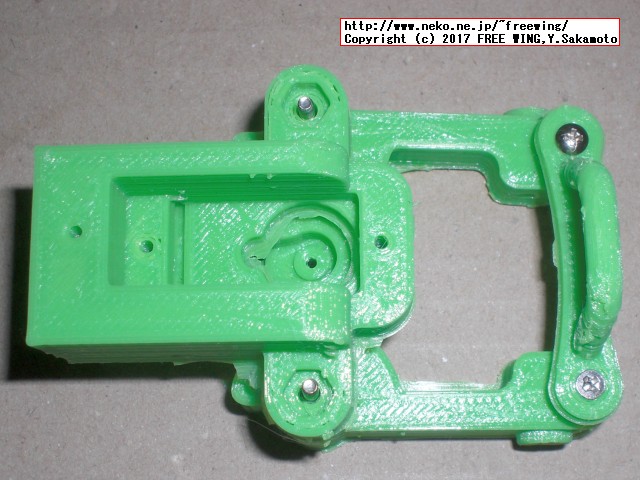

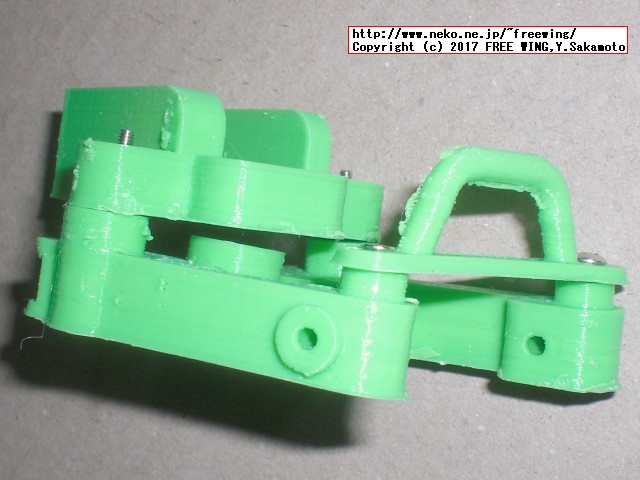

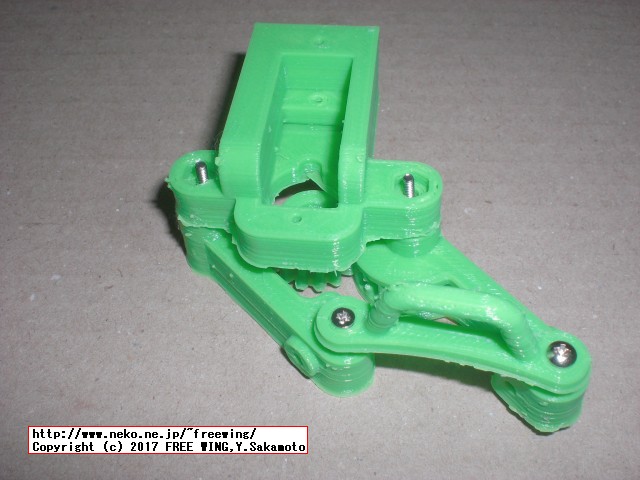

　ステアリング部分を仮組みしました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

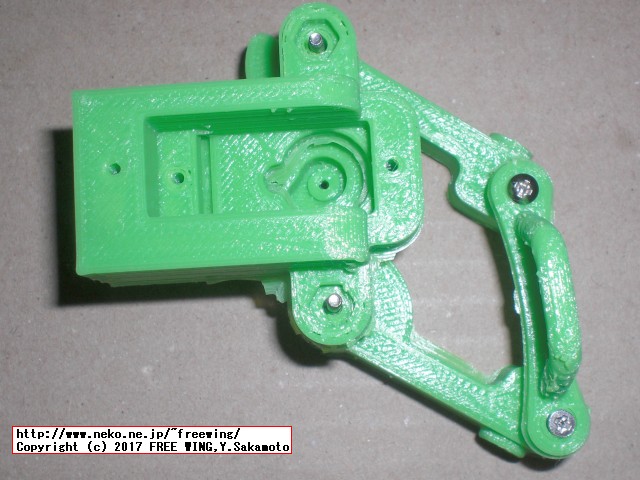

　ステアリング部分を仮組みしました。

　これに合うネジを買わなければ。
西川電子部品株式会社 - 通称ネジの西川
