8ビット All Flashマイコン(78K0S/Kx1+)

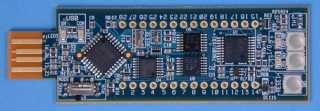

付録の78Kマイコン基板

DWORD CodeSize = 0;
//	下記をコメントにする
//DWORD FlashSize = 8192;
//	下記を追加する
DWORD FlashSize = 4096;		//	CHANGE Sakamoto 2006/09/20
BYTE CodeBuff[8192];		/* Program code R/W buffer */

 ～　略　～
	fputs("\nEntering programming mode...", stdout);

/*
	//	元々の部分をコメントにする
	// プログラミングモードに入る
	PurgeComm(hComm, PURGE_RXCLEAR);
	EscapeCommFunction(hComm, SETRTS);	// DGCLK = L
	EscapeCommFunction(hComm, CLRRTS);	// DGCLK = H
	send_cmd("\x55", 1);				// Apply 5 neg-pulses to DGDATA
	Sleep(20);
	EscapeCommFunction(hComm, CLRDTR);	// リセット解除・クロック供給開始
	Sleep(100);
*/

	//	下記を追加する
	//	ADD Sakamoto 2006/09/20
	// プログラミングモードに入る
	PurgeComm(hComm, PURGE_RXCLEAR);
	EscapeCommFunction(hComm, CLRDTR);	// DGCLK = H
	EscapeCommFunction(hComm, CLRRTS);	// RESET = H
	Sleep(100);
	EscapeCommFunction(hComm, SETRTS);	// RESET = L
	Sleep(50);

	//	DGCLK H-L-H
	EscapeCommFunction(hComm, CLRDTR);	// DGCLK = H
	Sleep(20);
	EscapeCommFunction(hComm, SETDTR);	// DGCLK = L
	Sleep(20);
	EscapeCommFunction(hComm, CLRDTR);	// DGCLK = H
	Sleep(20);

	//	DGDATA 5 H-L-H
	send_cmd("\x55", 1);				// Apply 5 neg-pulses to DGDATA
	Sleep(20);

	EscapeCommFunction(hComm, CLRRTS);	// リセット解除・クロック供給開始
	Sleep(20);
	EscapeCommFunction(hComm, SETDTR);	// DGCLK = L
	Sleep(100);

	// モード確認 (無効コマンドを送って0x01が返るかどうか)
 ～　略　～

 ～　略　～
}

//	下記を追加する
//	ADD Sakamoto 2006/09/20
int fin()
{
	Sleep(20);

	EscapeCommFunction(hComm, CLRDTR);	// DGCLK = H
	Sleep(20);

	EscapeCommFunction(hComm, SETRTS);	// RESET = L
	Sleep(20);

	return 0;
}



int erase()
 ～　略　～

 ～　略　～
	if(rc = program()) goto exit;
	//	下記を追加する
	fin()	//	ADD Sakamoto 2006/09/20
exit:

	printf("\nTurn-OFF target power and type any key...");
 ～　略　～
