USB-UART変換ICを使ったMSP430マイコン用簡易書き込みアダプタの製作 USB-UART変換ICを使ったMSP430マイコン用簡易書き込みアダプタの製作

(USB経由のMSP430用のBSLアダプタの製作記事、(トラ技 2006/03掲載))

Tags: [ワンチップCPU]
マイクロコントローラ MSP430
Texas Instruments(TI)

アプリケーション・ノート(slaa096b)
フラッシュ搭載MSP430でのブートストラップ・ローダ ソフトウェアアプリケーション(Rev. B)

アプリケーション・ノート(slaa089b)
MSP430のブートストラップ・ローダの仕様(Rev. B)

MSP430F1232評価ボード(サンプルプログラムなど製作例があります)
株式会社アムスク

MSPFET FREE MSP430 flash programming utility(100% FREE)
Windows用MSP430書き込みソフト(Windows 95/98/Me/2000/XP に対応)

フィットデザイン CP2102変換アダプタ(CPA02)
記事で使用したUSB-UARTモジュールの製造販売元

CP2102 single-chip USB to UART bridge
SILICON LABORATORIES INC.

MSP430リファレンス・ガイド(小倉康司 著)
日本テキサス・インスツルメンツ 監修(2005年11月10日発売)


「USB-UART変換ICを使ったMSP430マイコン用簡易書き込みアダプタの製作」
USB経由のMSP430用のBSLアダプタの製作記事

詳しくは、 トランジスタ技術 、 2006年3月号 ●マイコン基礎＆応用(P.270～272) をご覧ください。
※掲載記事に若干の訂正が御座います。下記をご覧ください。

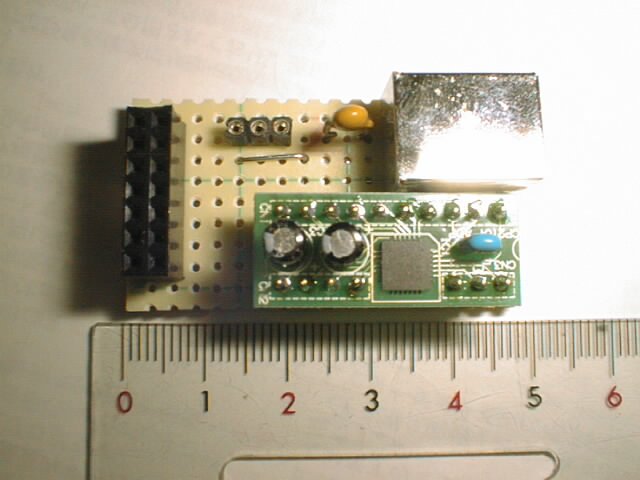

USB経由のMSP430用のBSLアダプタの外観
USB経由のMSP430用のBSLアダプタの外観

・記事のアフターケア
 MSP430マイコン用簡易書き込みアダプタの製作の訂正個所です。
お手数ですが下記の様に訂正をお願いします。

P.270
 本文右側の上部
アプリケーションノート
slaa0096b → slaa096b
slaa0089b → slaa089b
※ゼロは1個でした。

P.271
 図１の回路図
DTC143 → DTC143Z
R1=4.7k(ベース直列)
R2=47k(ベース～エミッタ間)
※同じ143でも次に来る英字で内蔵抵抗が異なりました。
ROHM DTC143Z デジタルトランジスタ(抵抗内蔵トランジスタ)

FT2232Cの VCCIOA, 3V3OUTのピン番号
VCCIOA 4 → 14
3V3OUT 17 → 6

CP2102のコンデンサ
VBUS 8 (4.7uF電解) → 0.1uFセラコン
VDD 6 ( 1uF電解) → 4.7uF電解

P.272
 本文左側の中程
DTC143を省略できます。 → DTC143Zを省略できます。
